Besiktningsrapport

8.1

Installation genom

Östgöta Solel

Datum

27 oktober 2023

Ort

Klockrike, Östergötlands län

Klämmornas överlappning

Skenornas skarv

Klämmornas placering

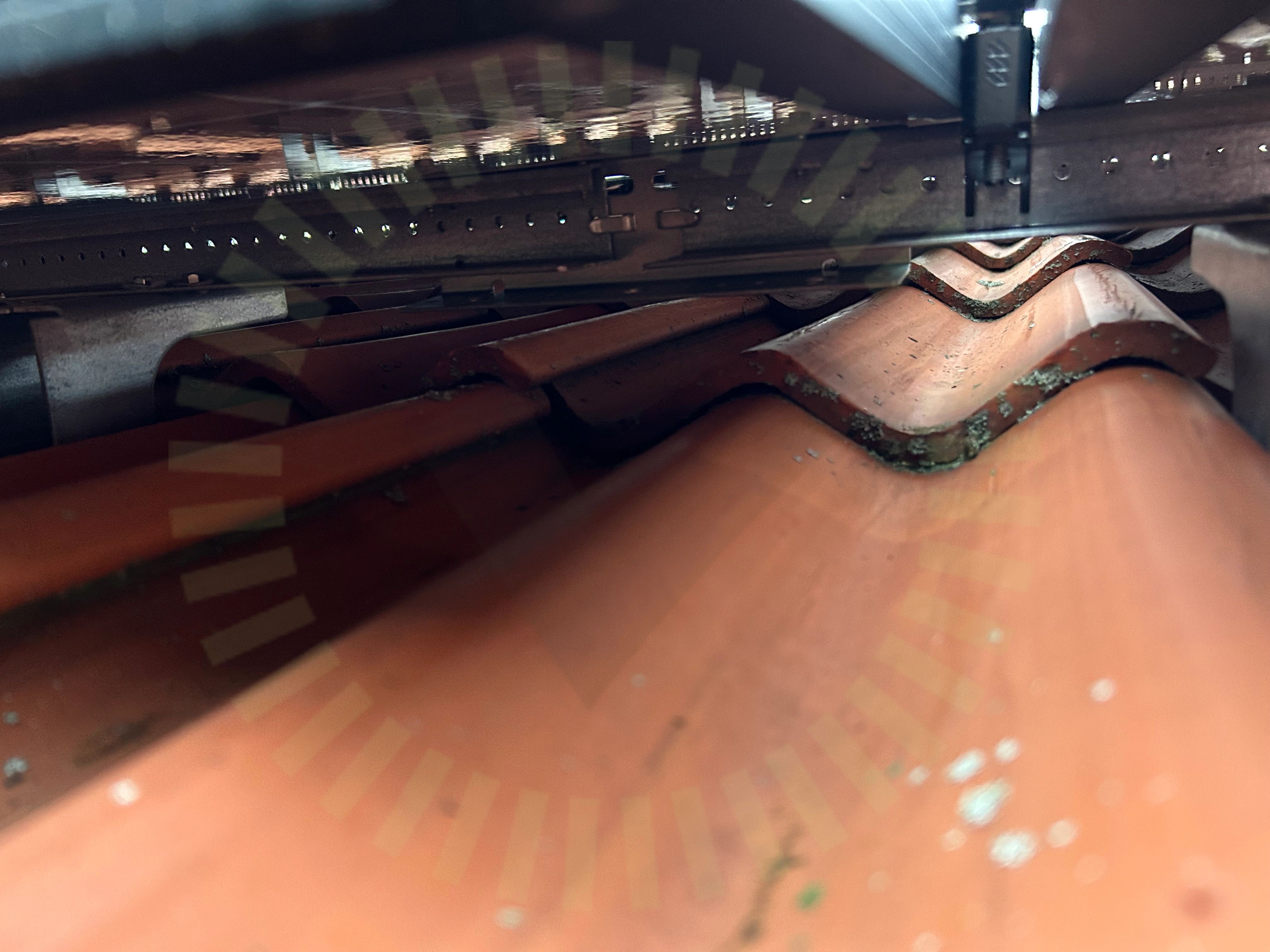

+ 15

84% godkända16% ej godkända

Om installationen

PanelerDenim: U M3 XXX BB 108H

PanelerDenim U M3 450 BB 120H

OptimerareSolarEdge: S-Serie

MontagesystemTreeSystem

MontagesystemK2: BasicRail

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

TillbehörSolaredge Smartmätare

Installerad av Östgöta Solel som har ett lågt snittbetyg på 7.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Internpunkt

Godkända kontrollpunkter

2/2

Bilddokumentation 3Bilddokumentation 3.2

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Denim: U M3 XXX BB 108H

Anmärkningar

4/15

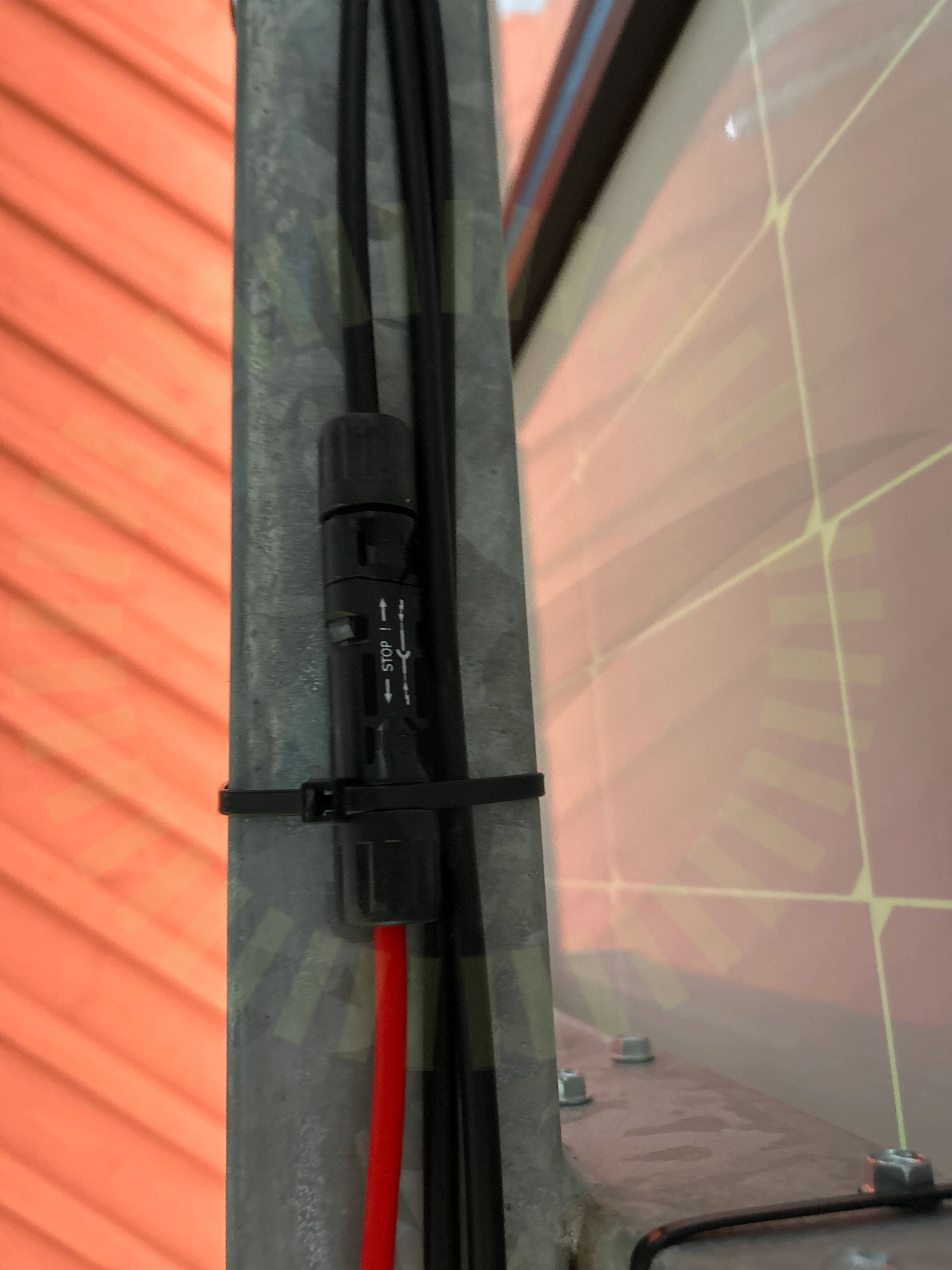

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

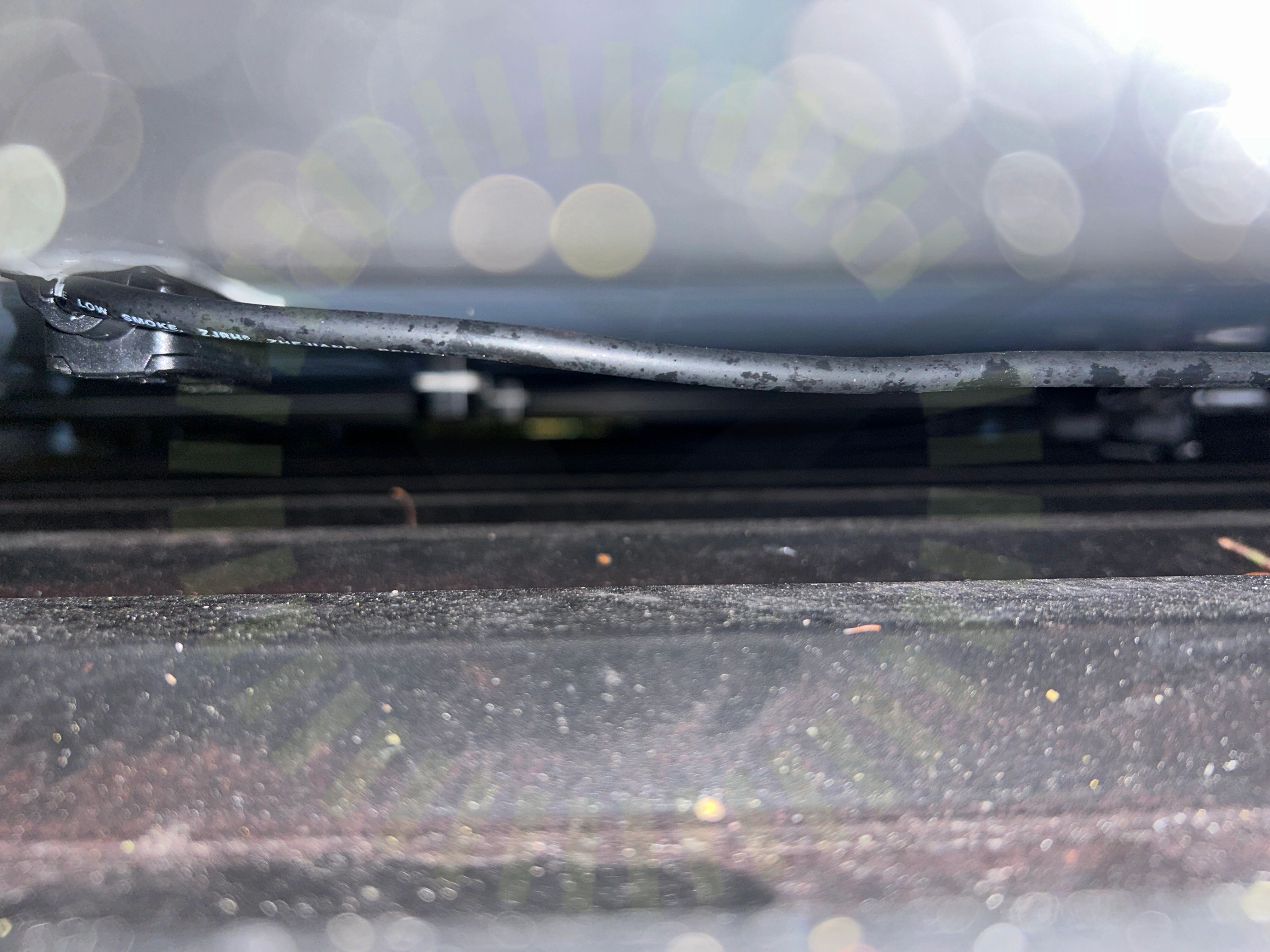

4.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

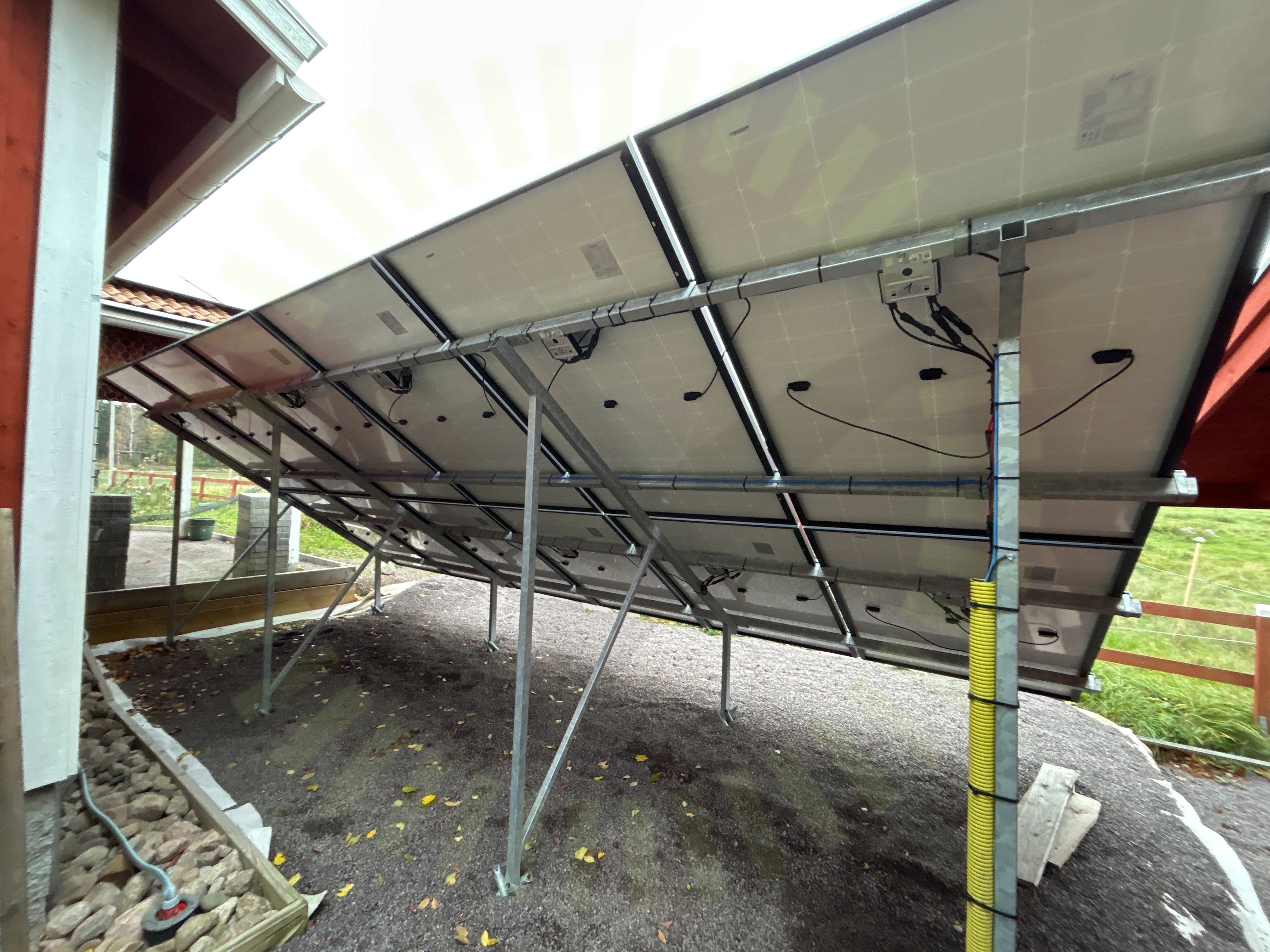

4.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

4.4 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Denim: PV-Module installation manual BB/BW 22.08, Sida 7

Godkända kontrollpunkter

11/15

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, SolarEdge: S-Serie

Anmärkningar

2/5

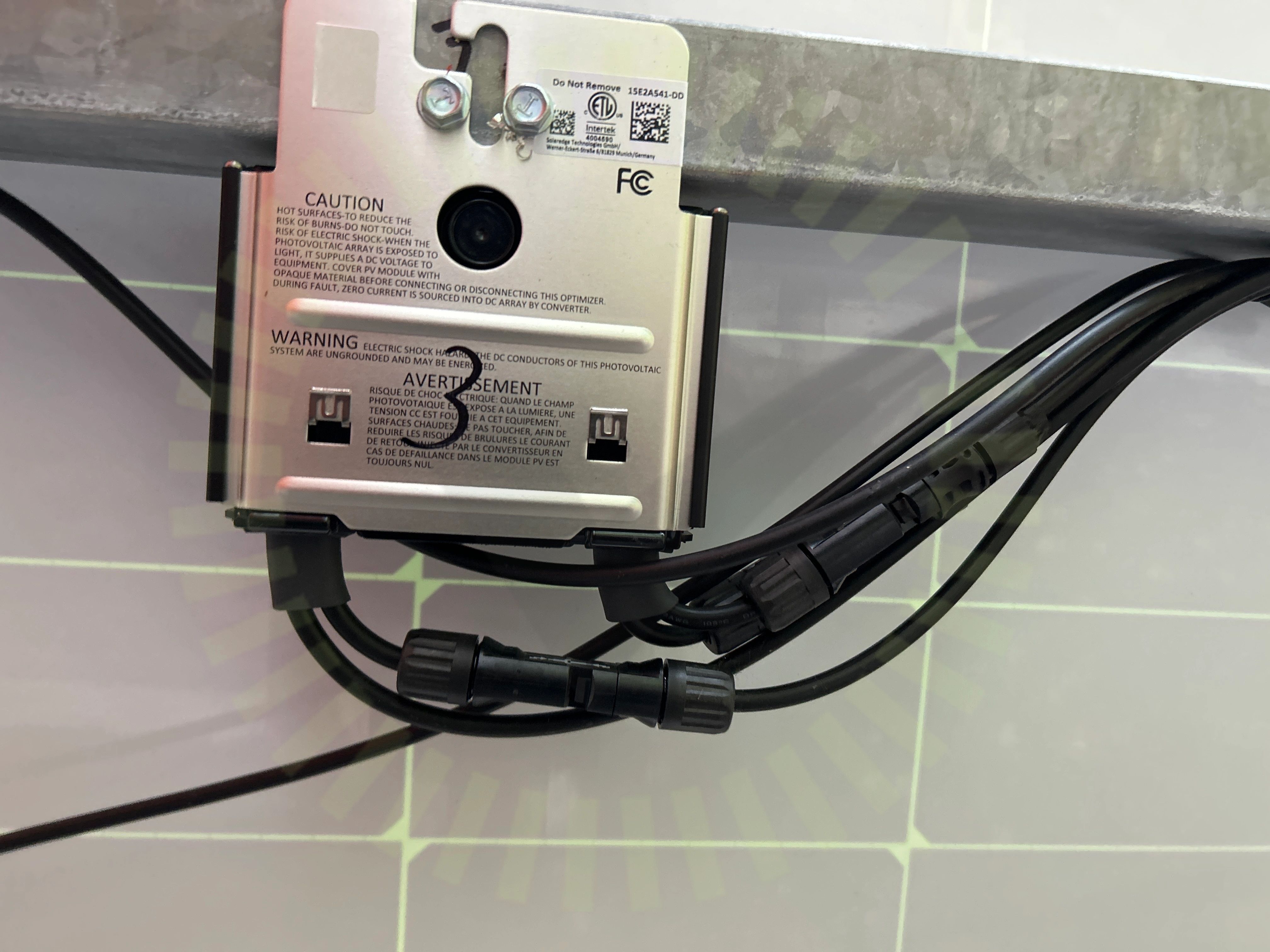

5.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

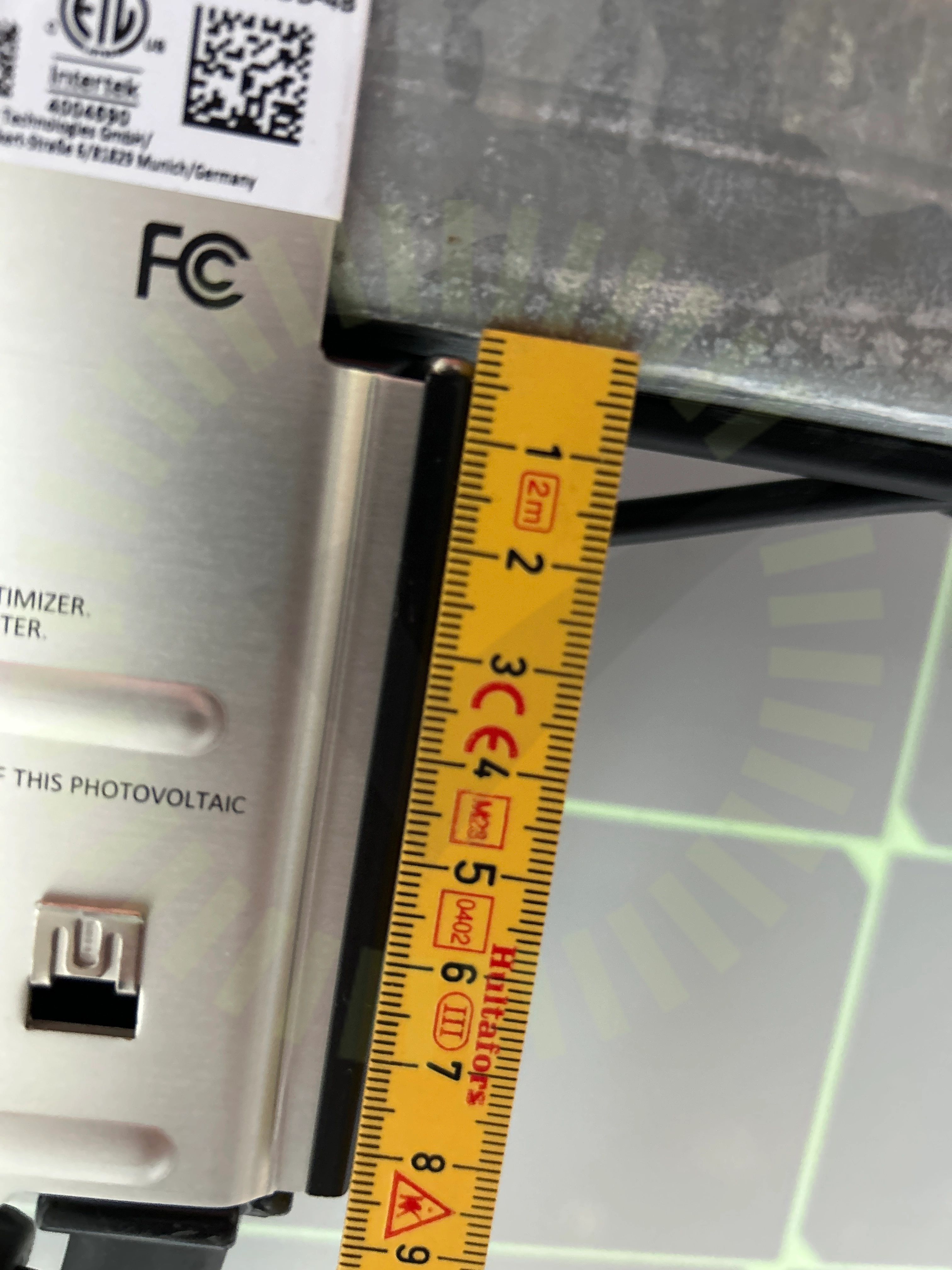

5.2 Placering

Inte godkänd

Optimerare är inte placerad enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/5

Fastsäkring av produktKompatibilitetKontakter

Tak 1, TreeSystem

Anmärkningar

4/17

6.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

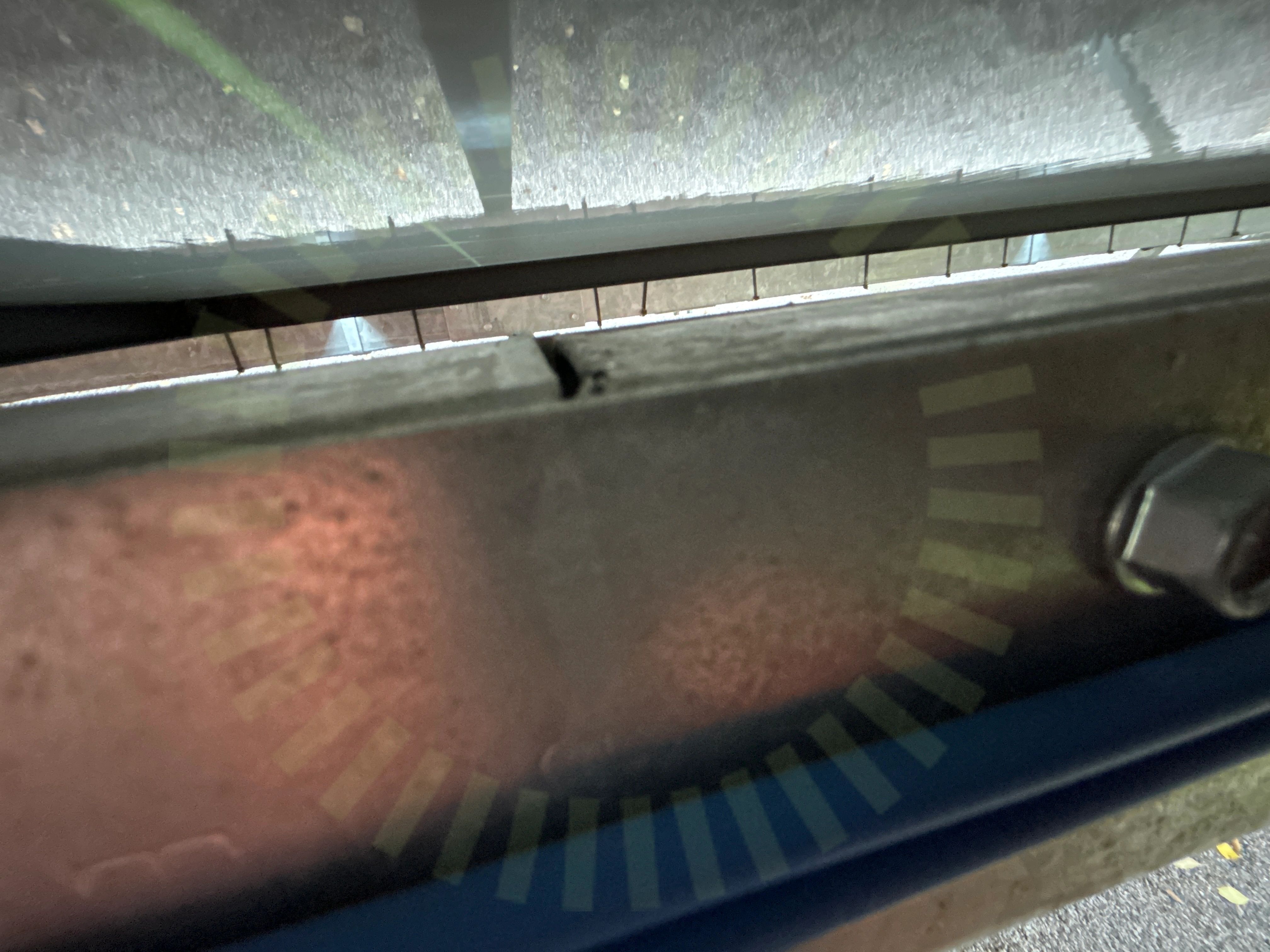

6.2 Skenornas skarv

Inte godkänd

Felaktigt avstånd mellan skenorna vid skenskarven.

Snö- och vindlastberäkning

6.3 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av skenornas överhäng ej möjlig.

Snö- och vindlastberäkning

6.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/17

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning: SkruvarKabeldragning mellan takytorKabeluppfästningMarkinfästningMittklämmorPotentialutjämningsledareSkadorSkenornas infästningVäderbeständigt materialÄndklämmor

Tak 2, Denim U M3 450 BB 120H

Anmärkningar

1/15

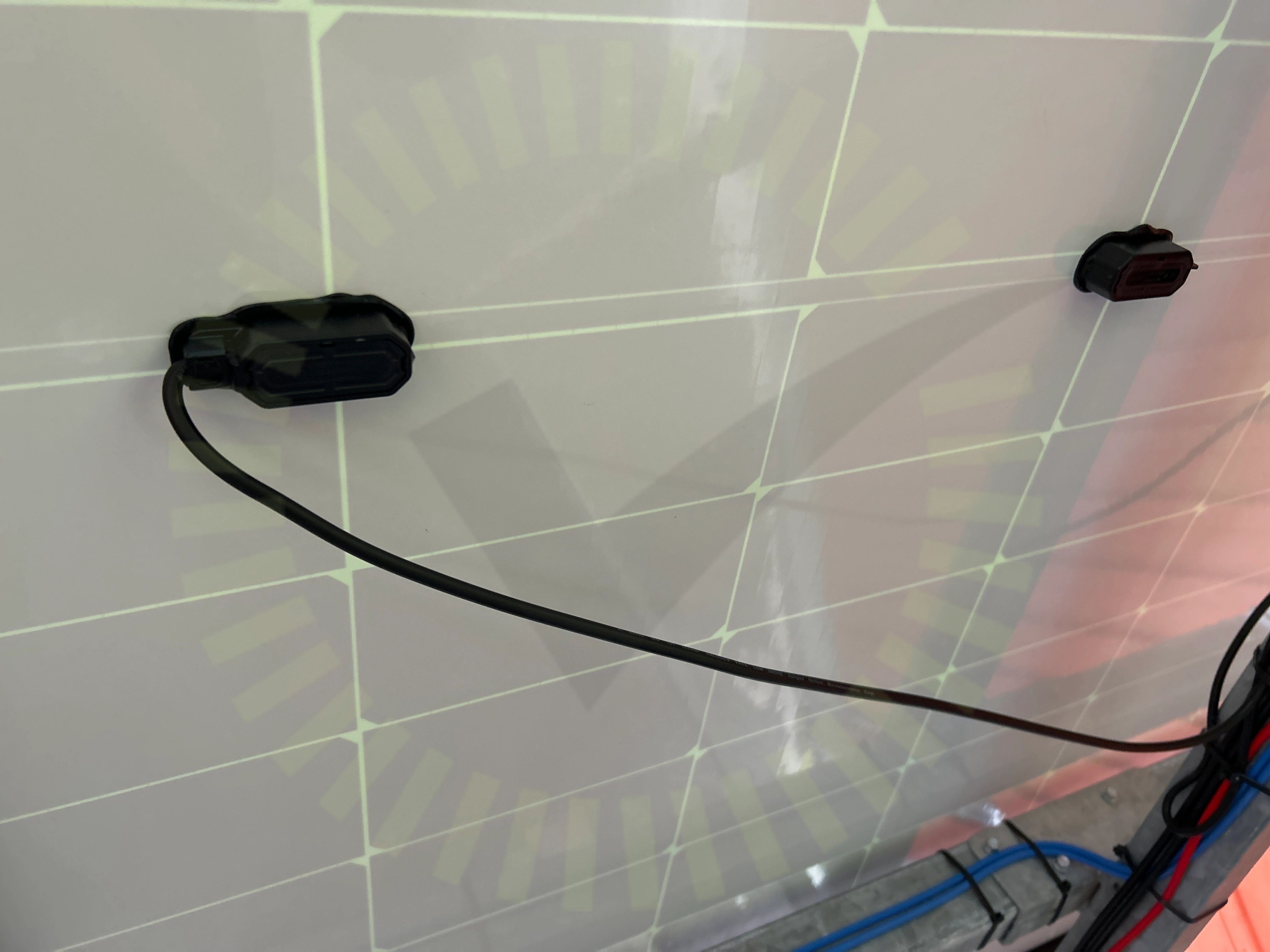

7.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

11/15

Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

3/15

Föremål mot bakstyckeKontaktdonSträngförläggning

Tak 2, K2: BasicRail

Anmärkningar

4/23

8.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

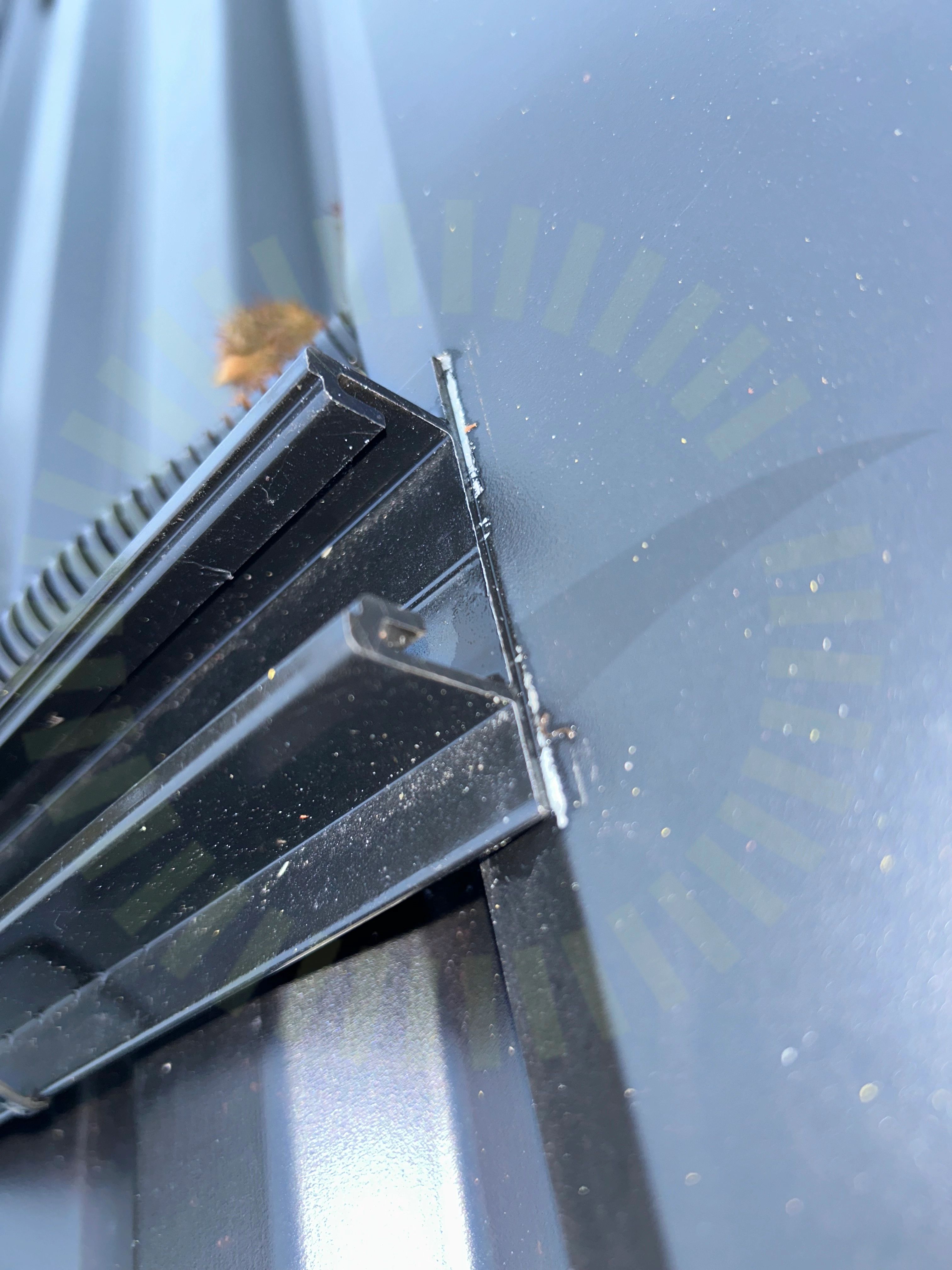

8.2 Skador

Inte godkänd

Skena skaver mot vindplåten.

8.3 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Kontroll av överhäng ej möjlig.

Snö- och vindlastberäkning

8.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/23

Använd plåtskruvBredd av profiltoppenDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKlämmans placering i skenaMittklämmorPlaceringPlåtinfästningPotentialutjämningsledareSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenskarvarSpeedLockTaklutningVäderbeständigt materialÄndklämmor

Tak 2, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Tak 3, Denim U M3 450 BB 120H

Anmärkningar

3/15

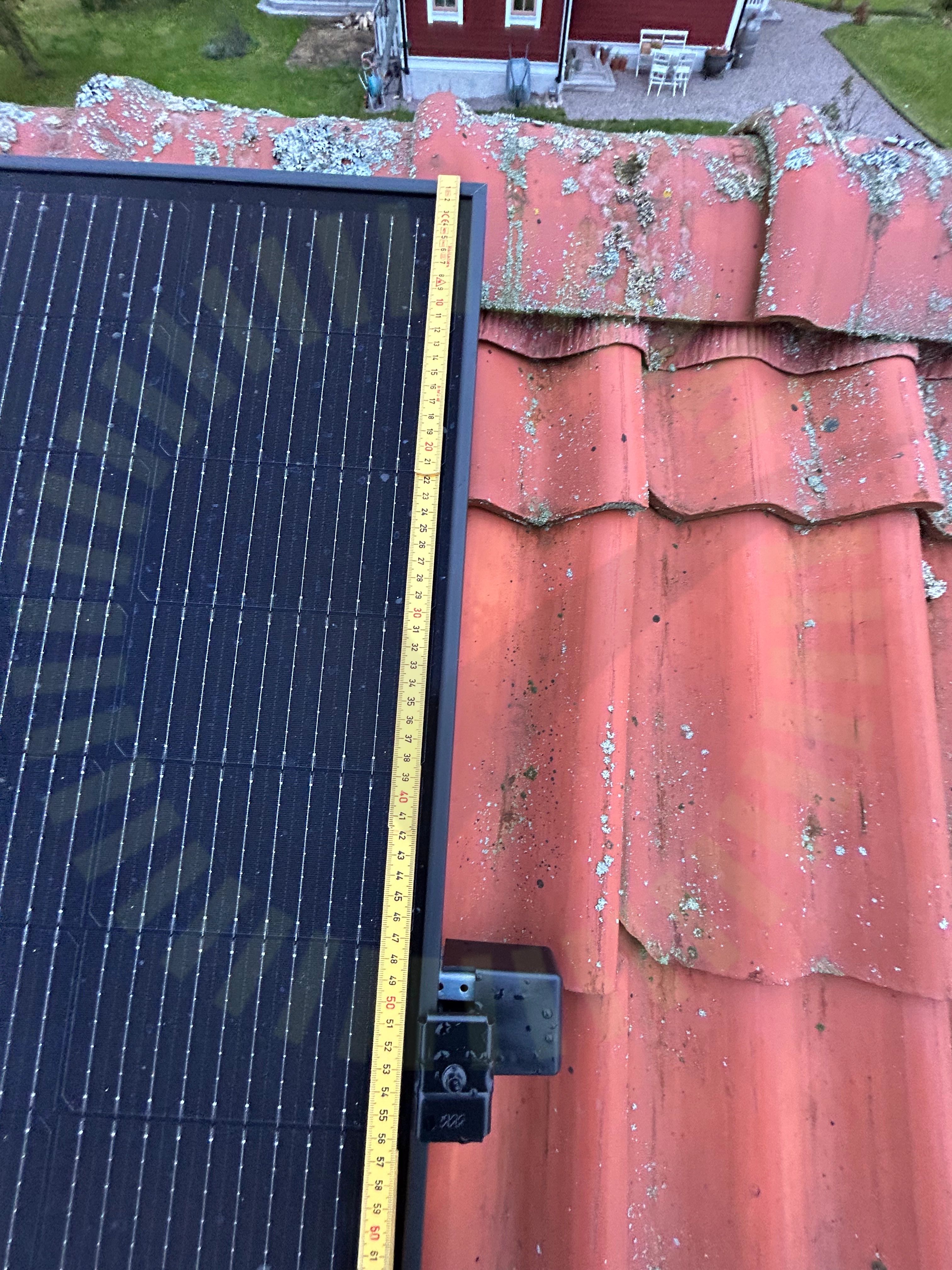

10.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim-installation-manual-BB-BW-20220829, Sida 8-10

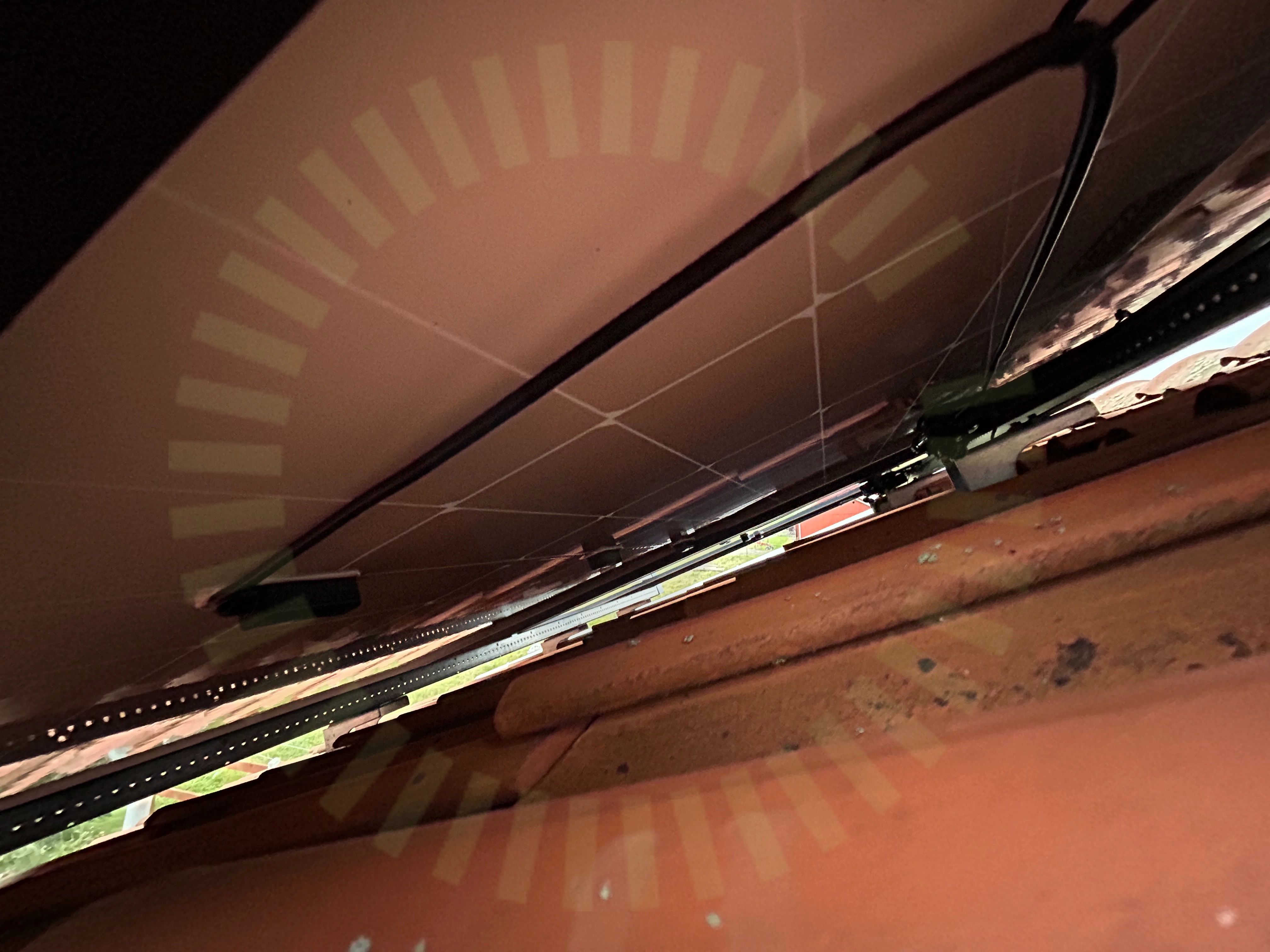

10.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

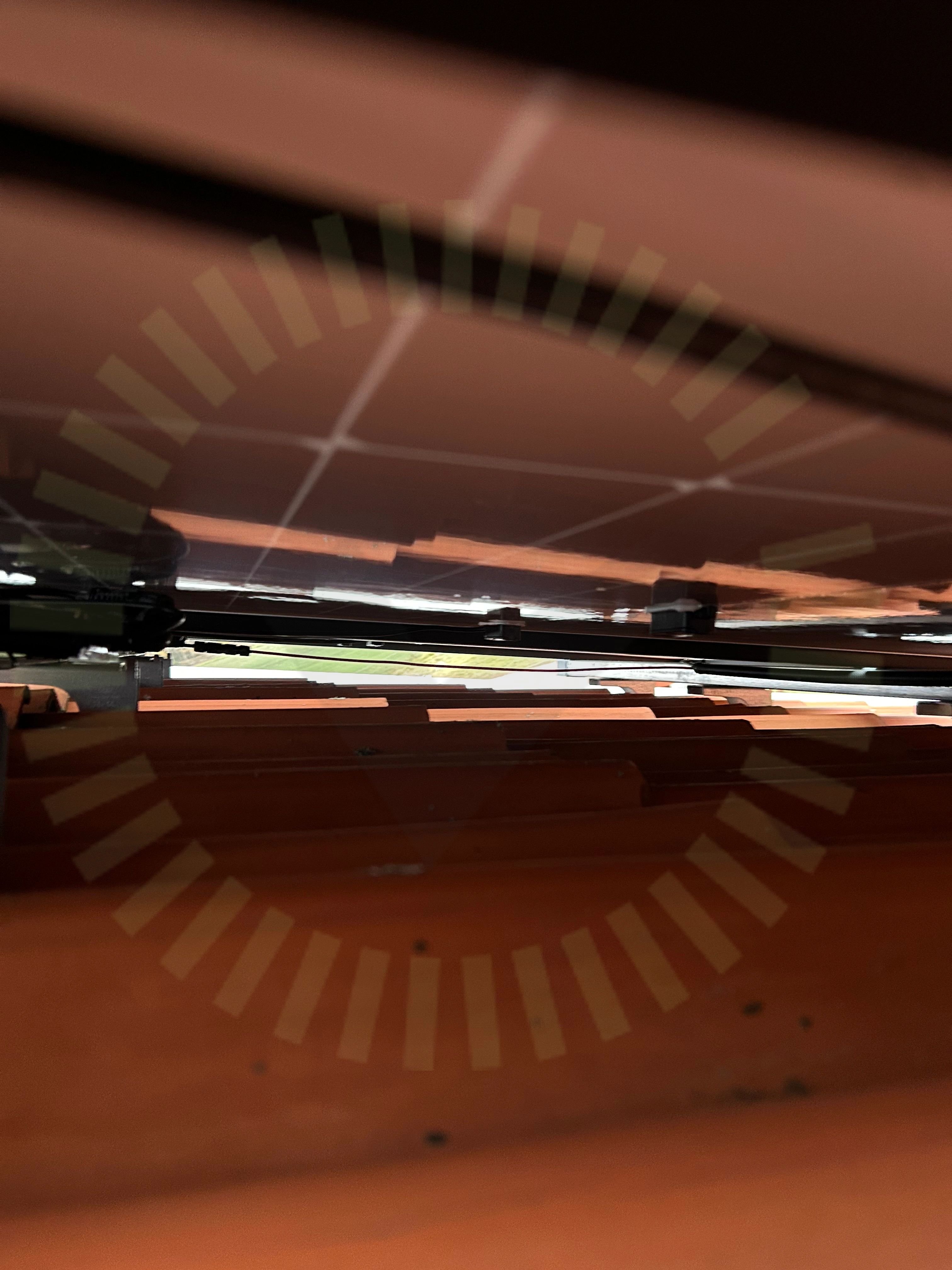

10.3 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/15

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 3, Nordmount Panntak: Bärläkt

Anmärkningar

7/23

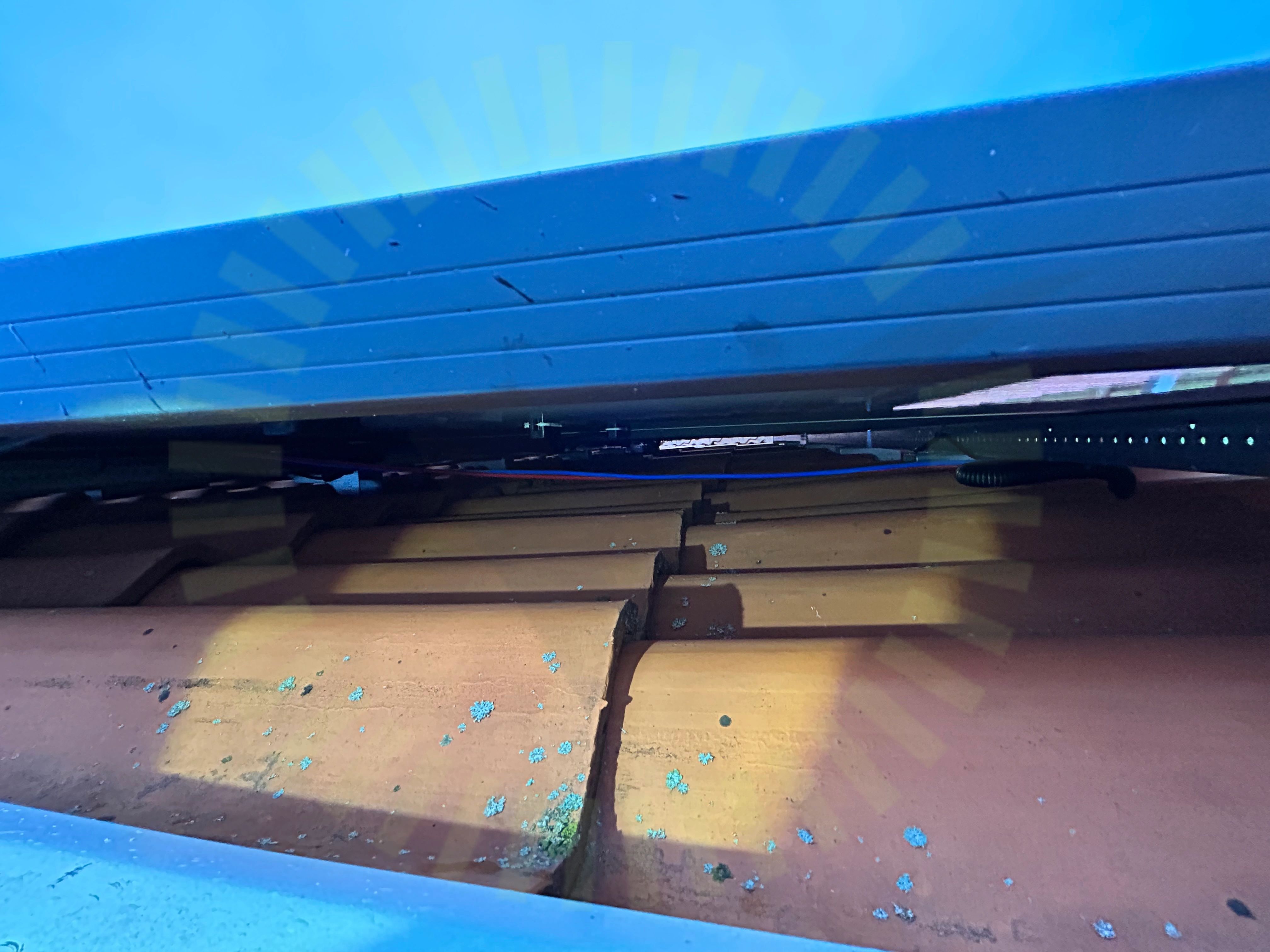

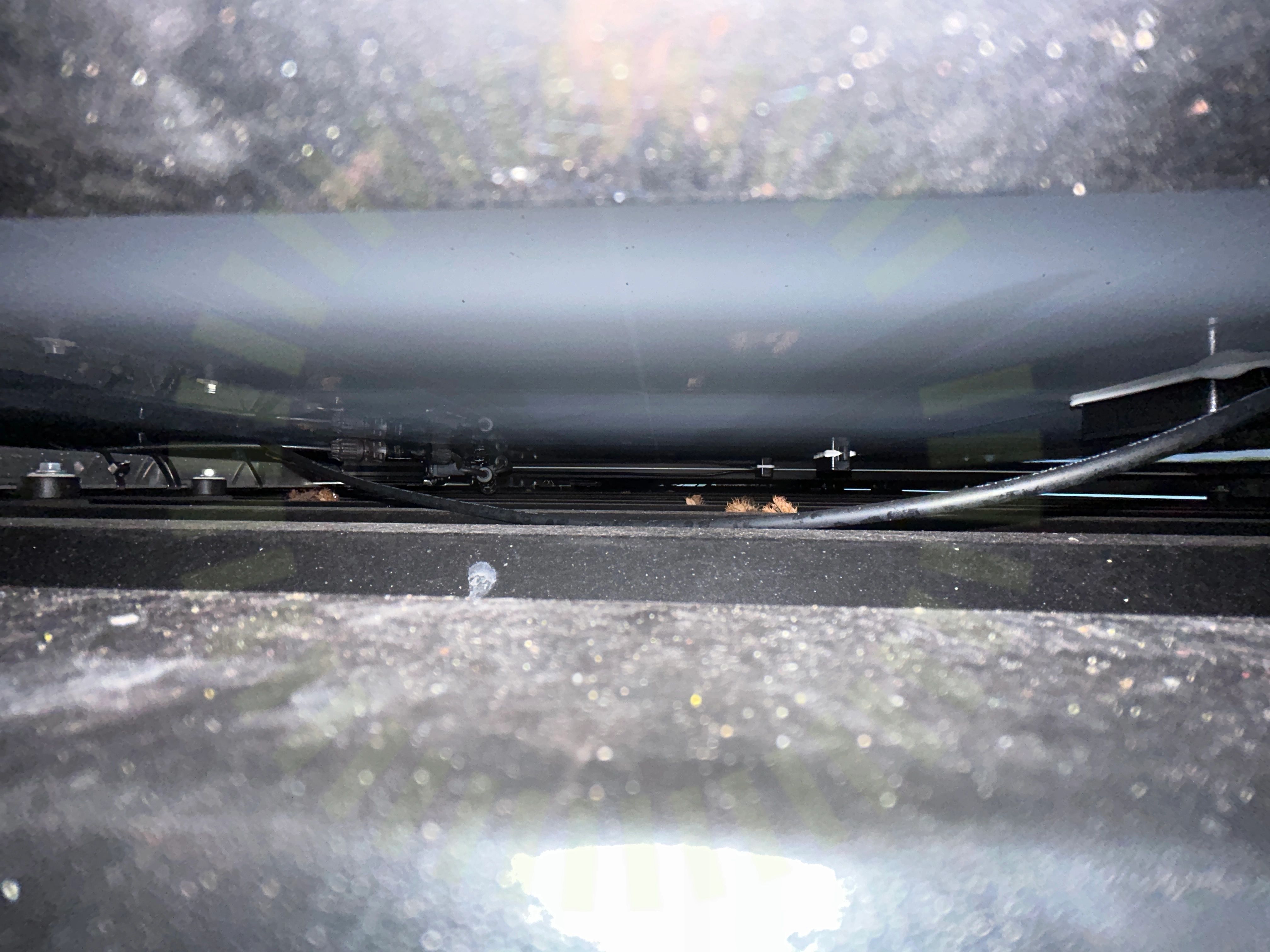

11.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

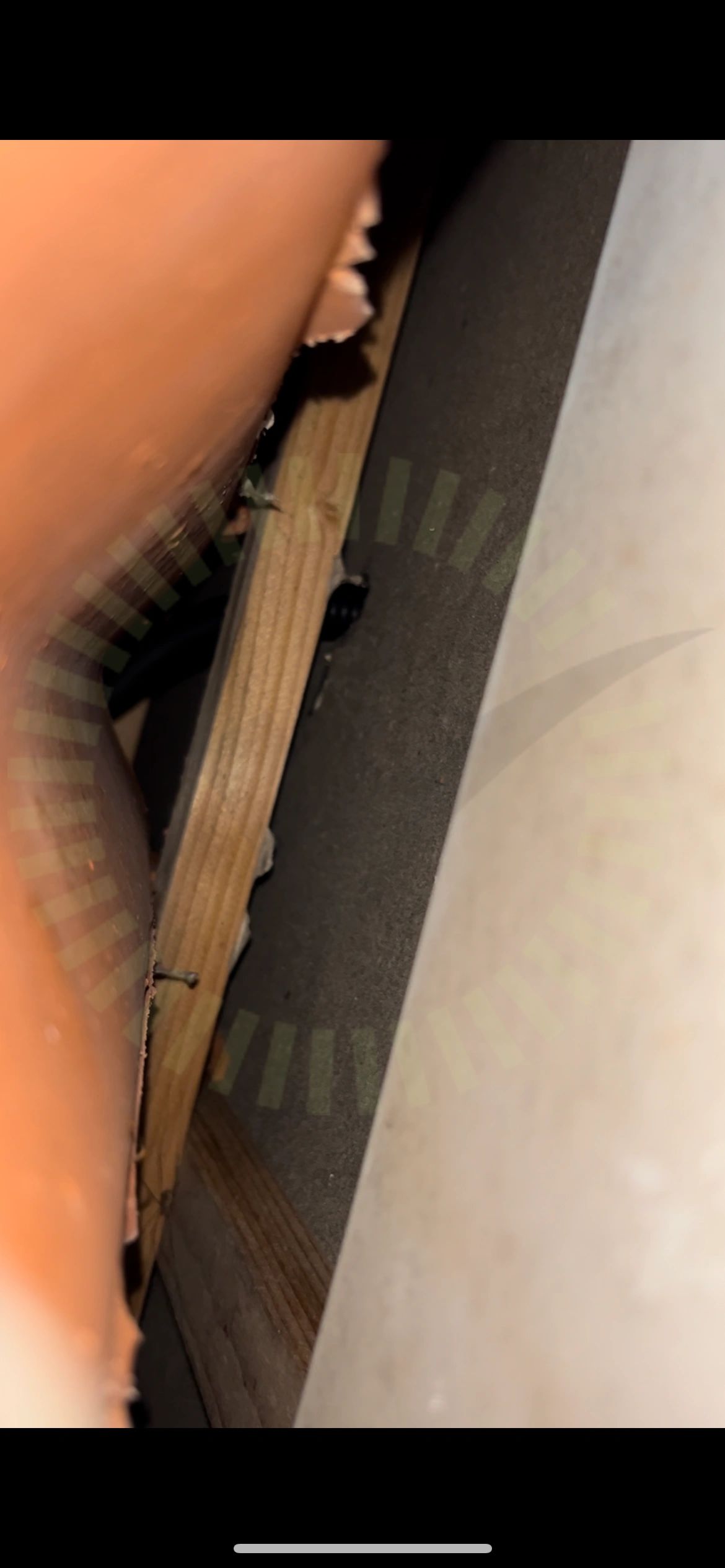

11.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

11.3 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

11.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

11.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

11.6 Säkerhetsavstånd

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag för tillåtet avstånd ej tillgängligt.

Snö- och vindlastberäkning

11.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/23

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 3, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5

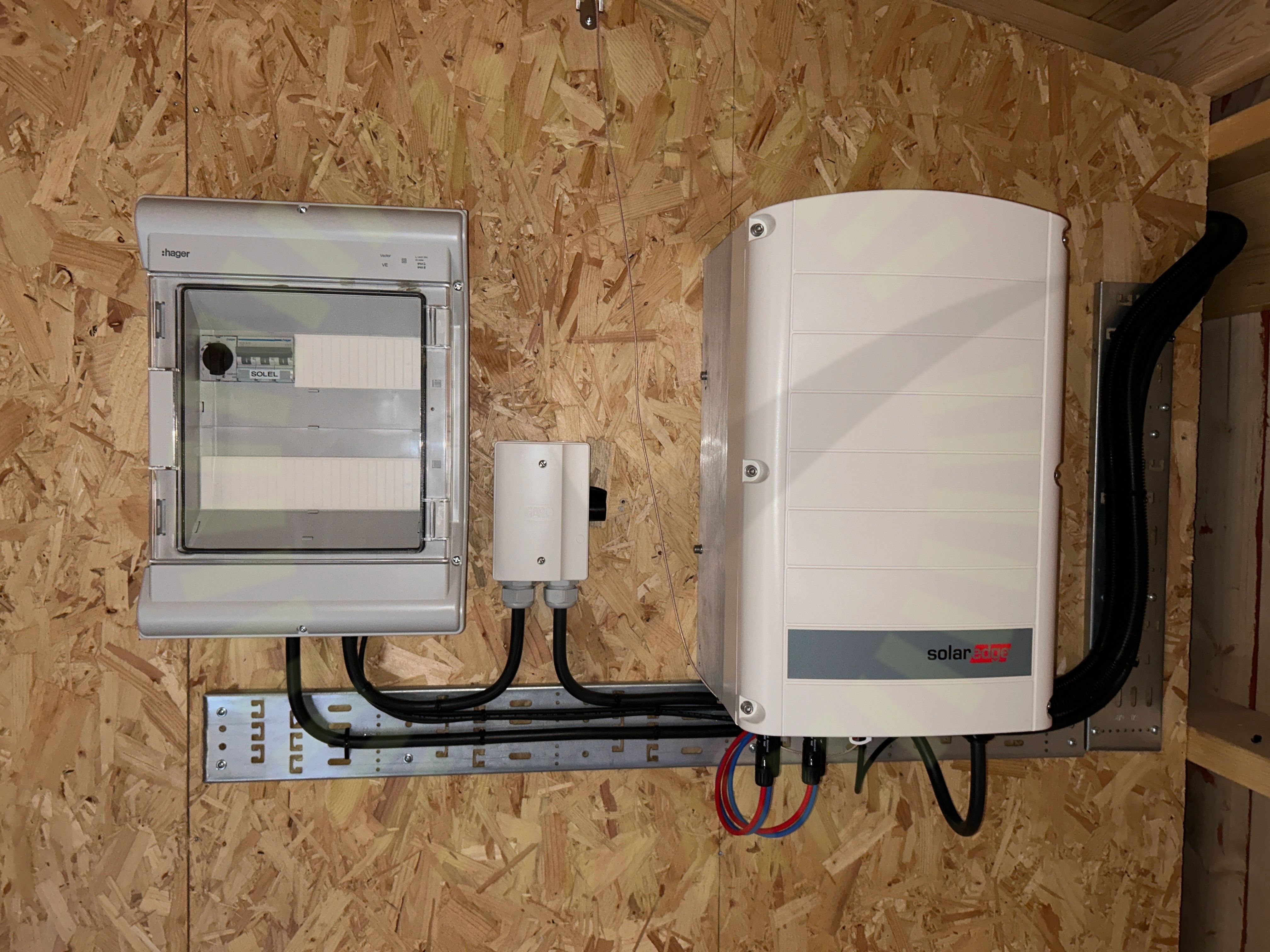

14.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

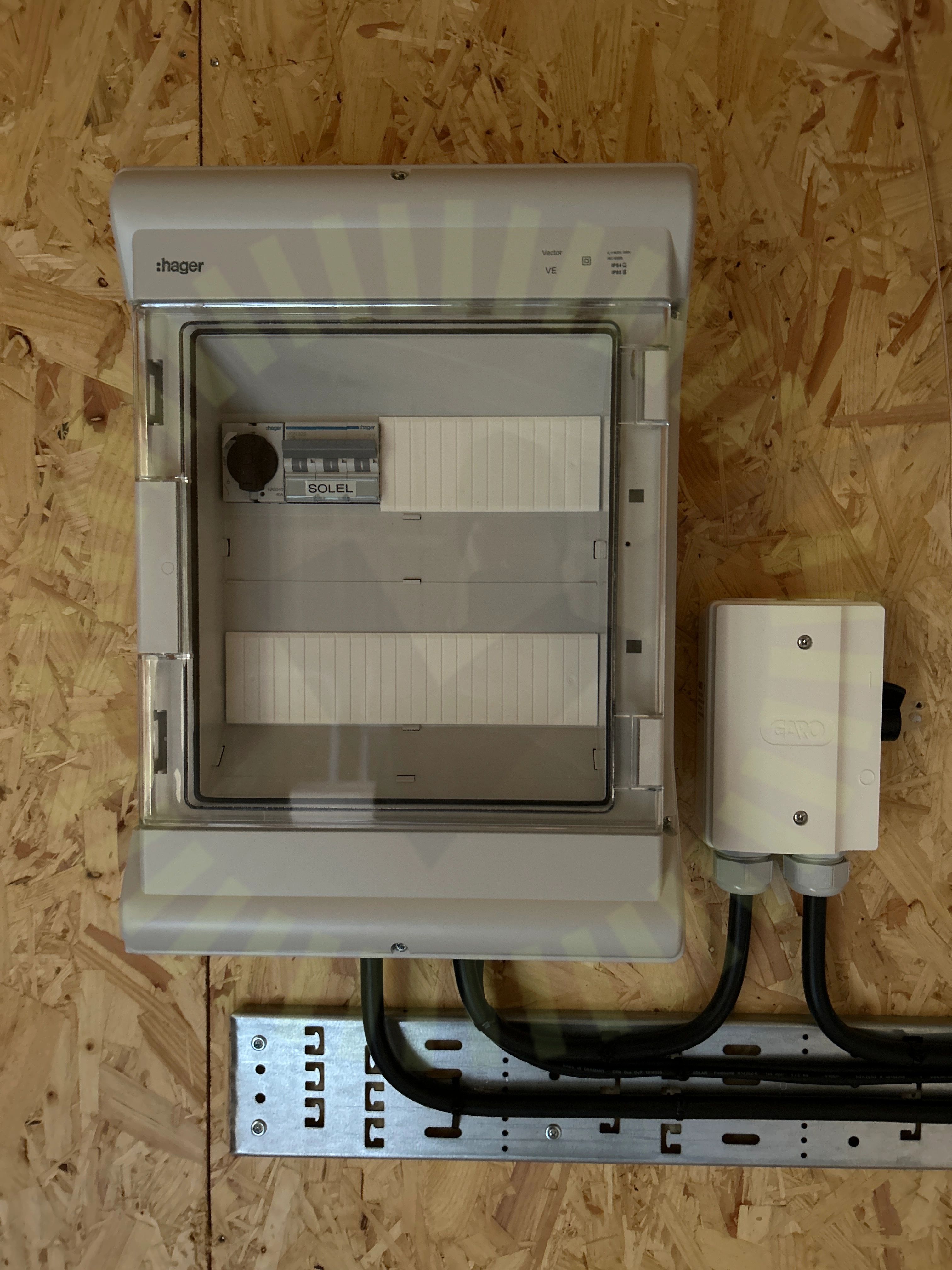

14.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

14.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Godkända kontrollpunkter

32/32

AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvståndAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter
