Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Svea Solar

Datum

28 mars 2023

Ort

Ytterby, Västra Götalands län
Klämmornas placering
Stress på kontakter
Skenornas infästning skruvade
85% godkända15% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Avtal

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

6/25

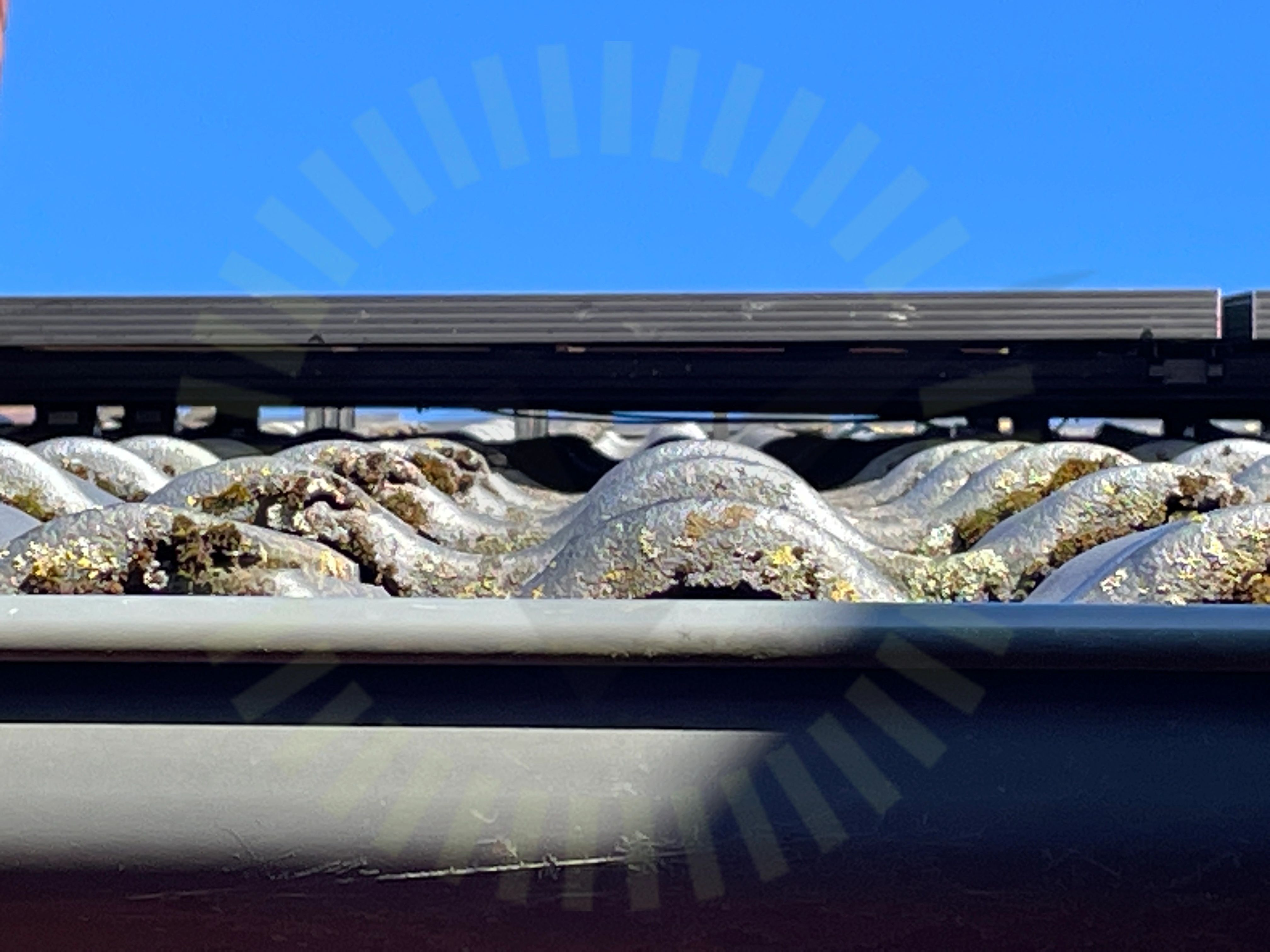

Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Ca 70 cm mellan stöd

SS 436 40 00 (712.521.101 och 522.8.4)
Klämmans orientering

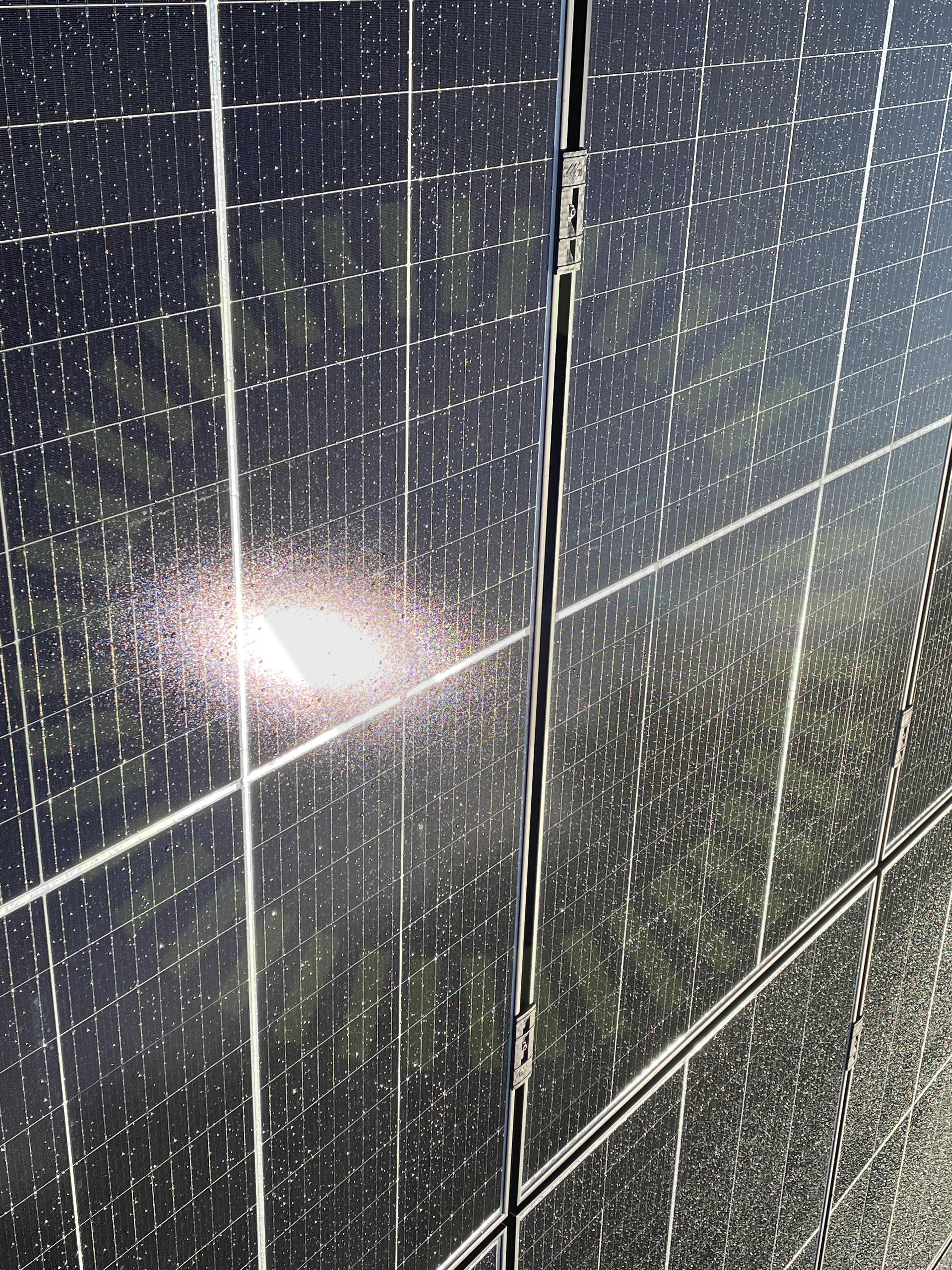

2.2 Klämmans orientering

Inte godkänd

Vänd åt olika håll

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

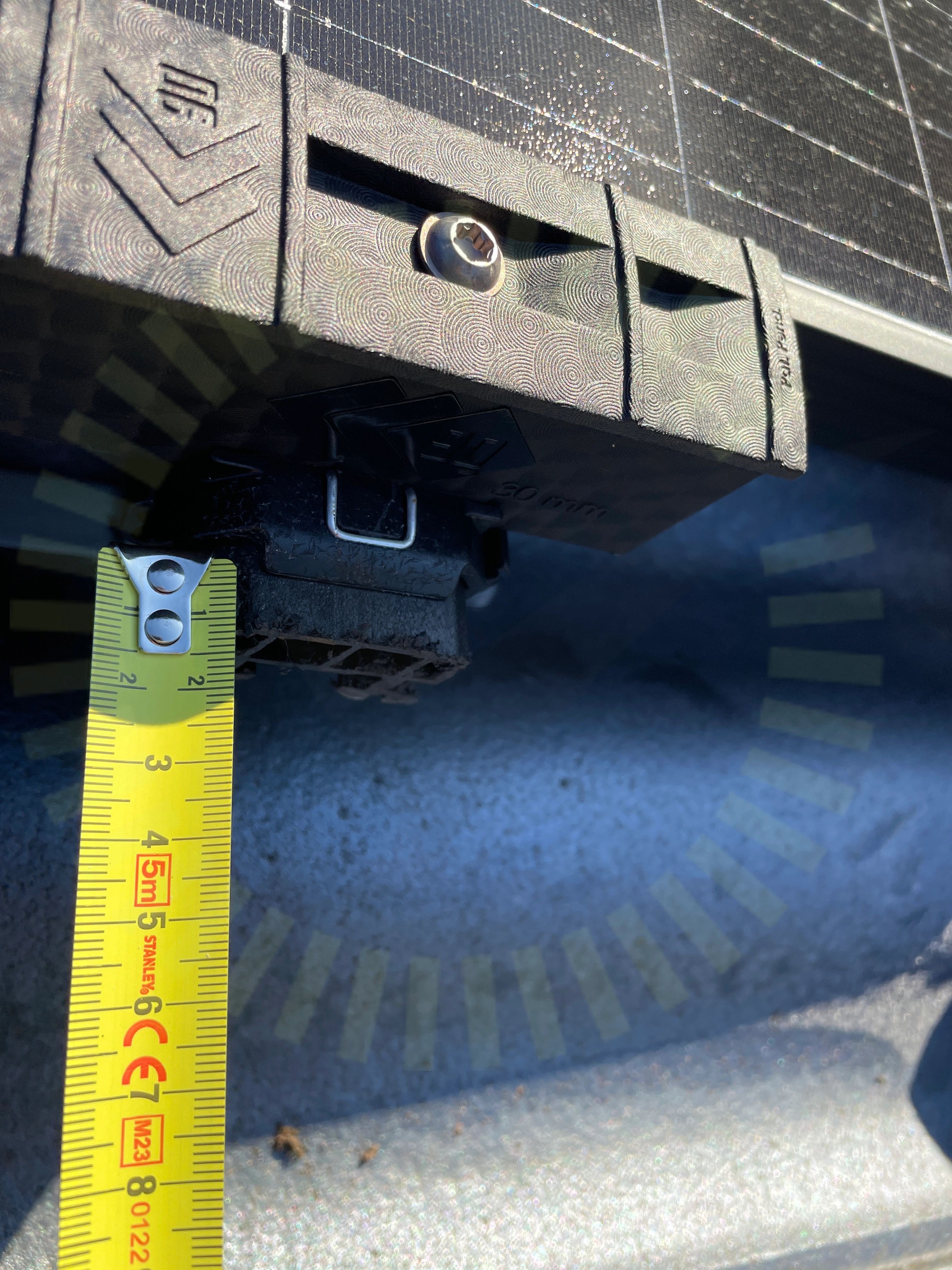

Skenans utstick för klämma

2.3 Skenans utstick för klämma

Inte godkänd

Utstick för kort

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Skenornas infästning skruvade

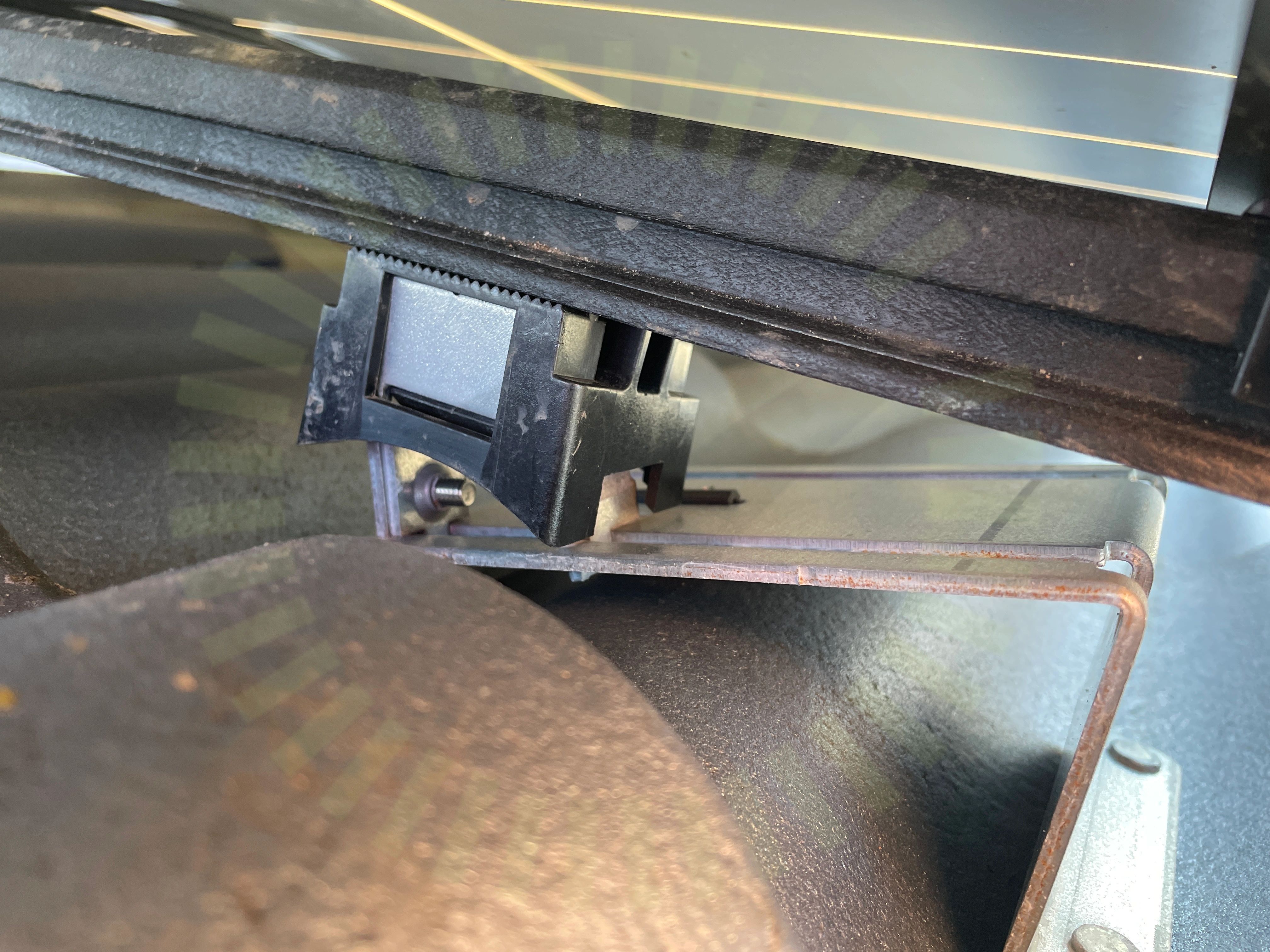

2.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruvar saknas både på över och undersida. Bild från undersida finns

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

2.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar
Takgenomföring

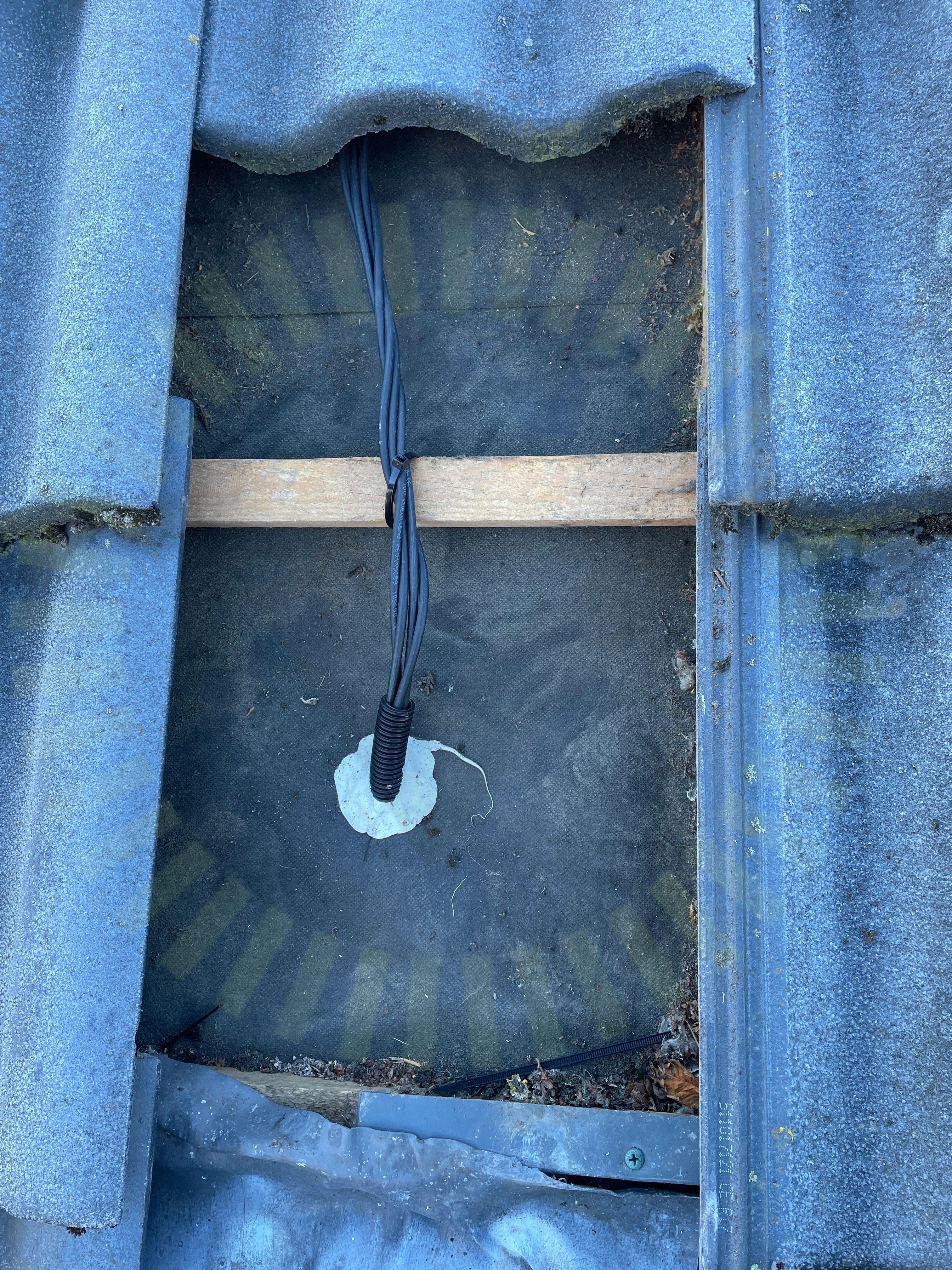

2.6 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

Godkända kontrollpunkter

19/25
Främmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

3/19

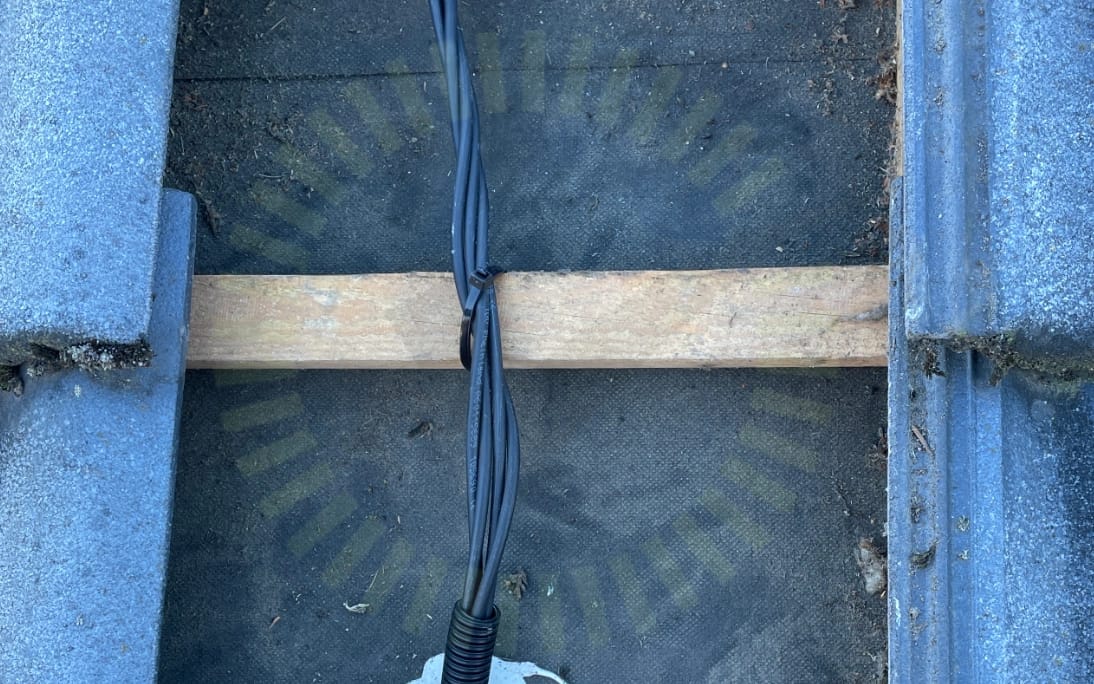

DC Kablage skydd

3.1 DC Kablage skydd

Inte godkänd

Kablaget är förlagt mellan bärläkt och panna utan hänsyn till ev skav. mekaniskt skydd saknas.

Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

PV module installation and maintenance manual A1 2023 sida 26.
Stress på kontakter

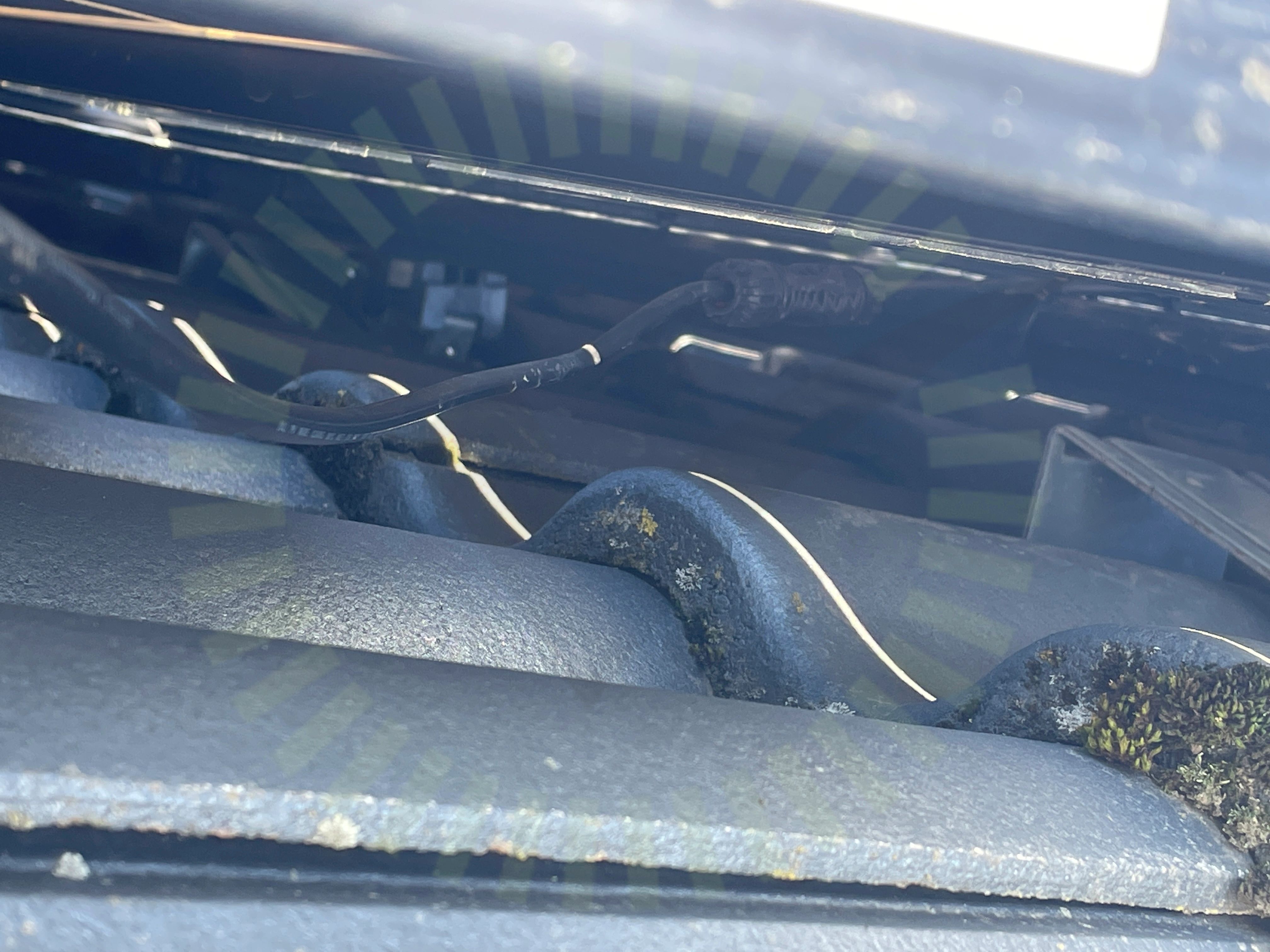

3.3 Stress på kontakter

Inte godkänd

Kontakt hänger i luften.

Godkända kontrollpunkter

15/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/19
Kontakter

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/28
DC Kontakter stress

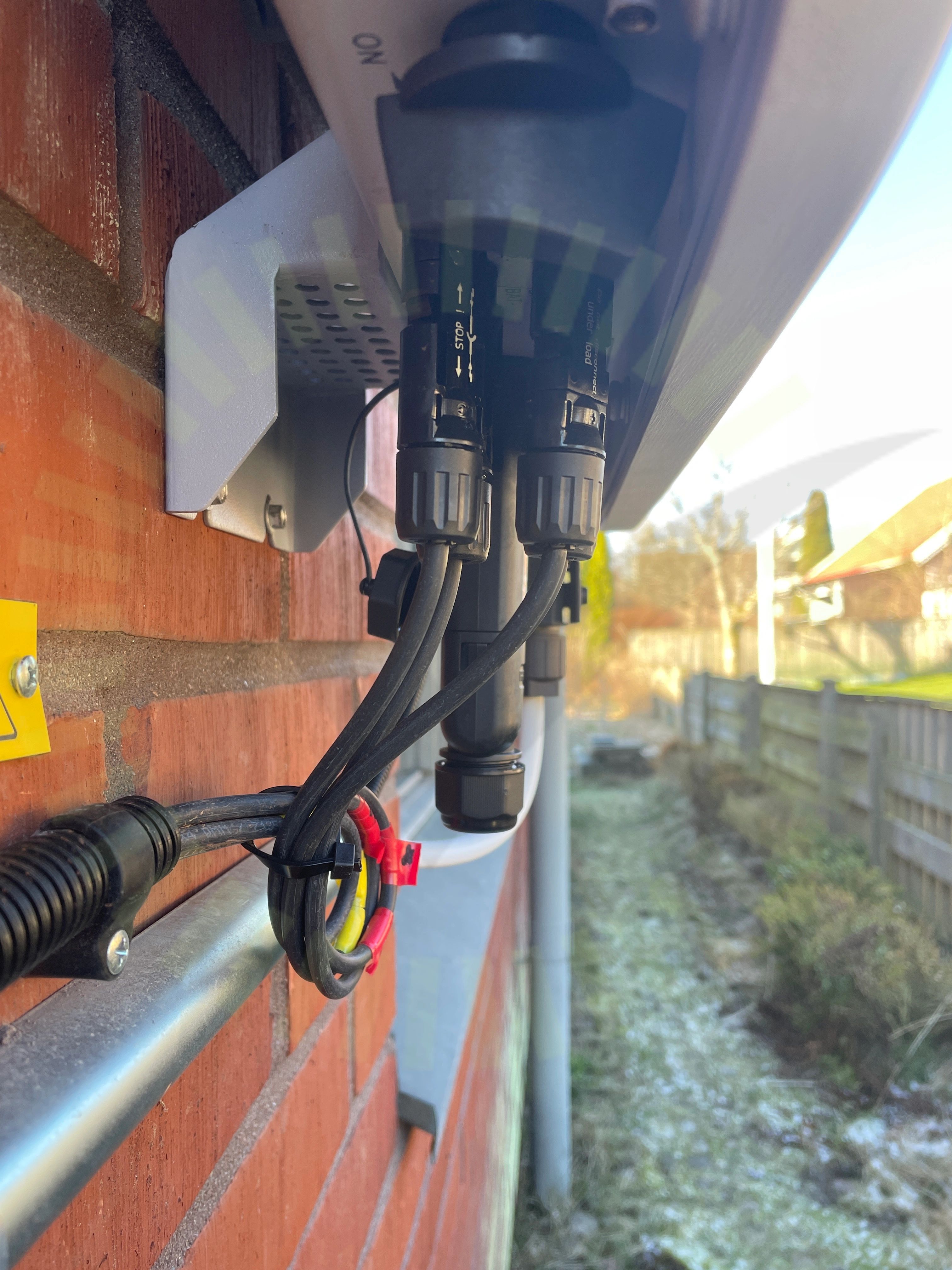

5.1 DC Kontakter stress

Inte godkänd

Staubli. Kabel ska gå rakt ur kontakt 20 mm

Godkända kontrollpunkter

26/28
AC anslutning växelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation

Ej tillgängligt vid besiktning

1/28
AC Genomföringar
