Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

Sol i Väst

Datum

12 februari 2024

Ort

Löberöd, Skåne län
Sammansättning av komponenter
Uppfästning av kablage
Utrymme
81% godkända19% ej godkända

Om installationen

VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt: ARK XH Battery System
Sol i Väst

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

3/15
Sammansättning av komponenter

1.1 Sammansättning av komponenter

Inte godkänd

Batterimoduler är inte fastsäkrade i varandra.

ARK 5.1-25.6XH-A1 High Voltage Battery System User Manual (V1.0), Sida 15-16

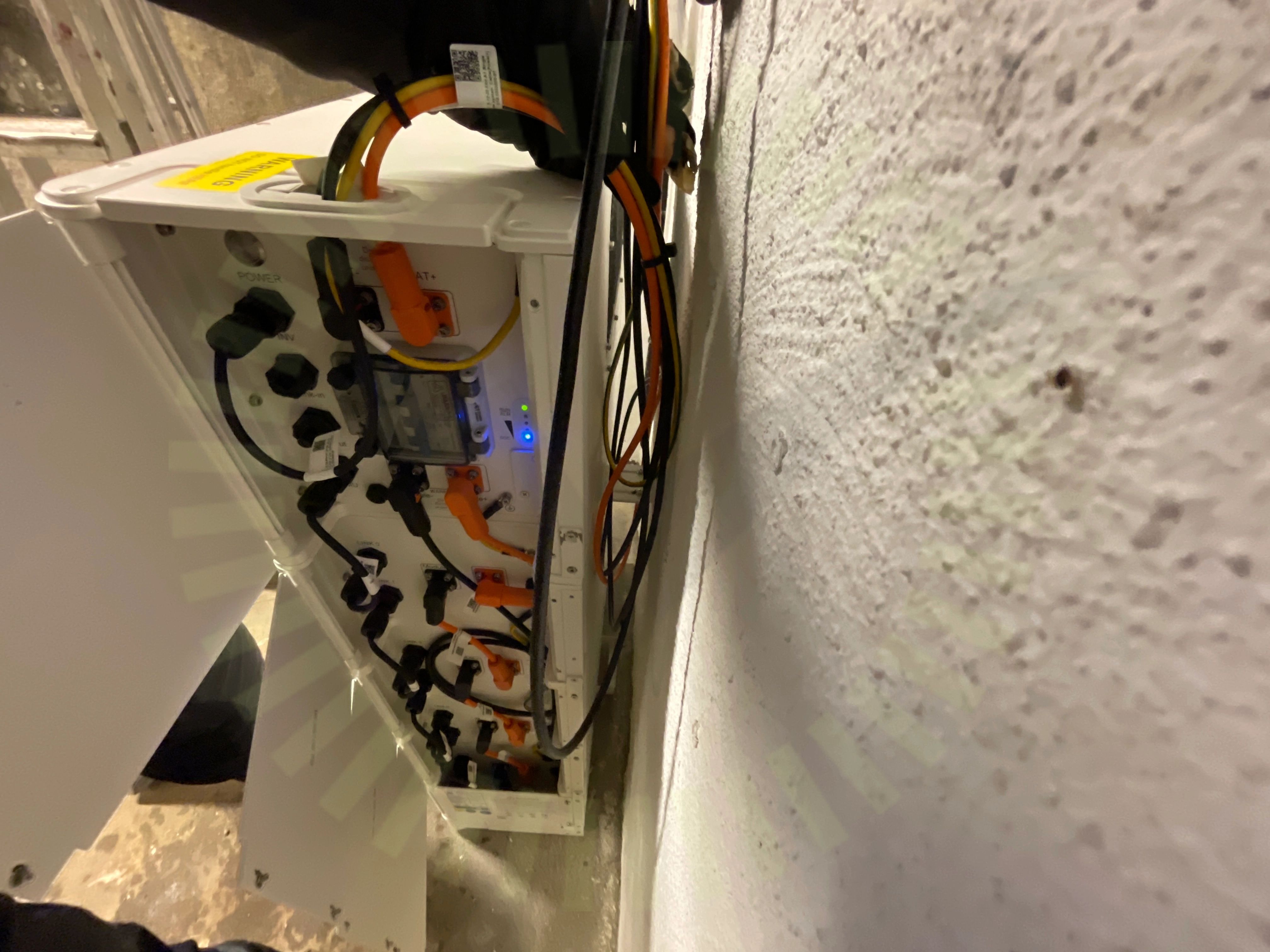

Uppfästning av kablage

1.2 Uppfästning av kablage

Inte godkänd

Kablage mellan batteri och växelriktare är inte lämpligt uppfäst.

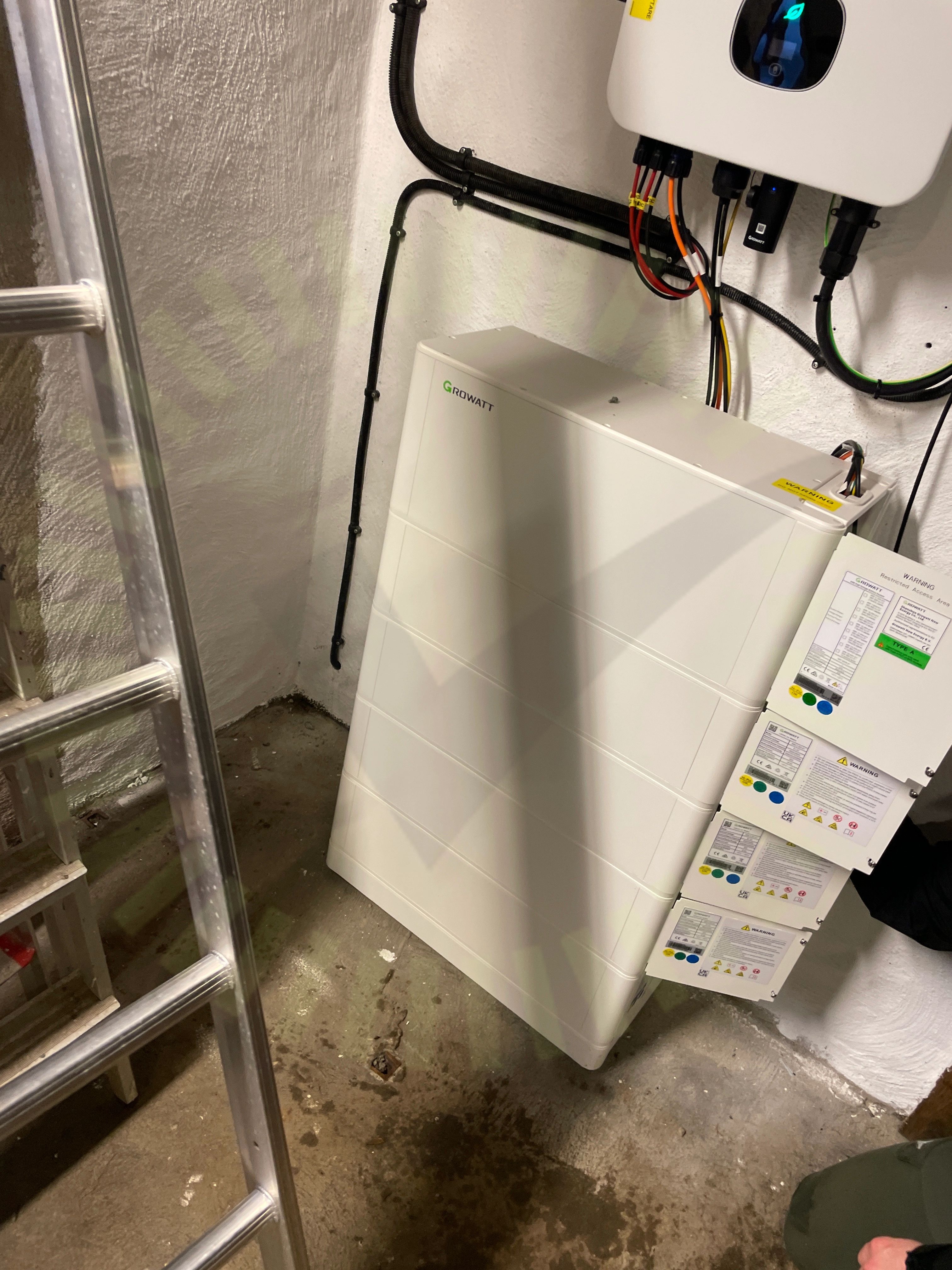

Utrymme

1.3 Utrymme

Inte godkänd

Omgivande temperatur understiger tillverkarens anvisningar. Enligt kund uppnår innertemperaturen till under -10.

ARK 5.1-25.6XH-A1 High Voltage Battery System User Manual (V1.0), Sida 10

Godkända kontrollpunkter

12/15
Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietVäderskydd

Varselmärkning

Anmärkningar

2/4

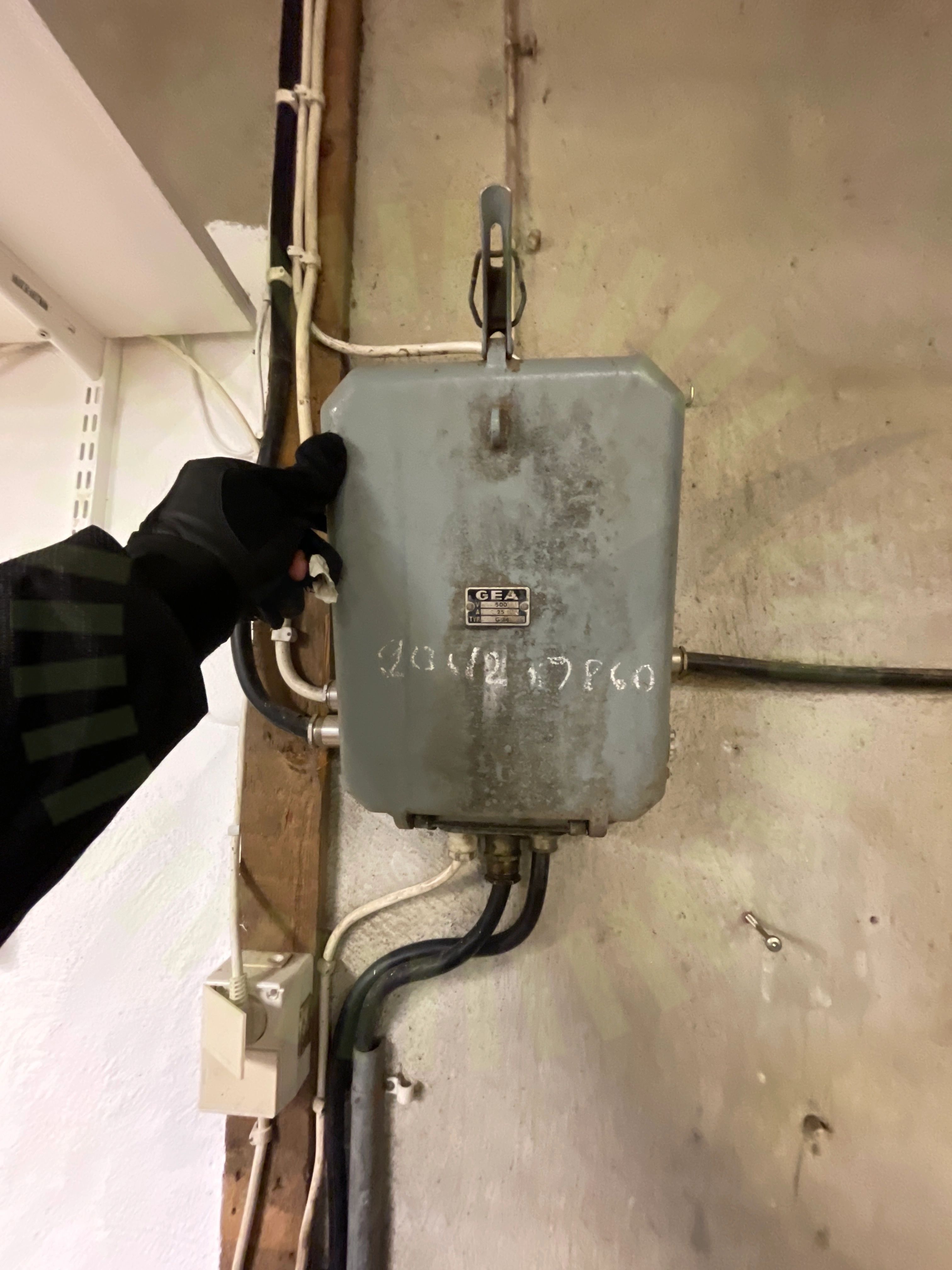

Informering av solceller

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

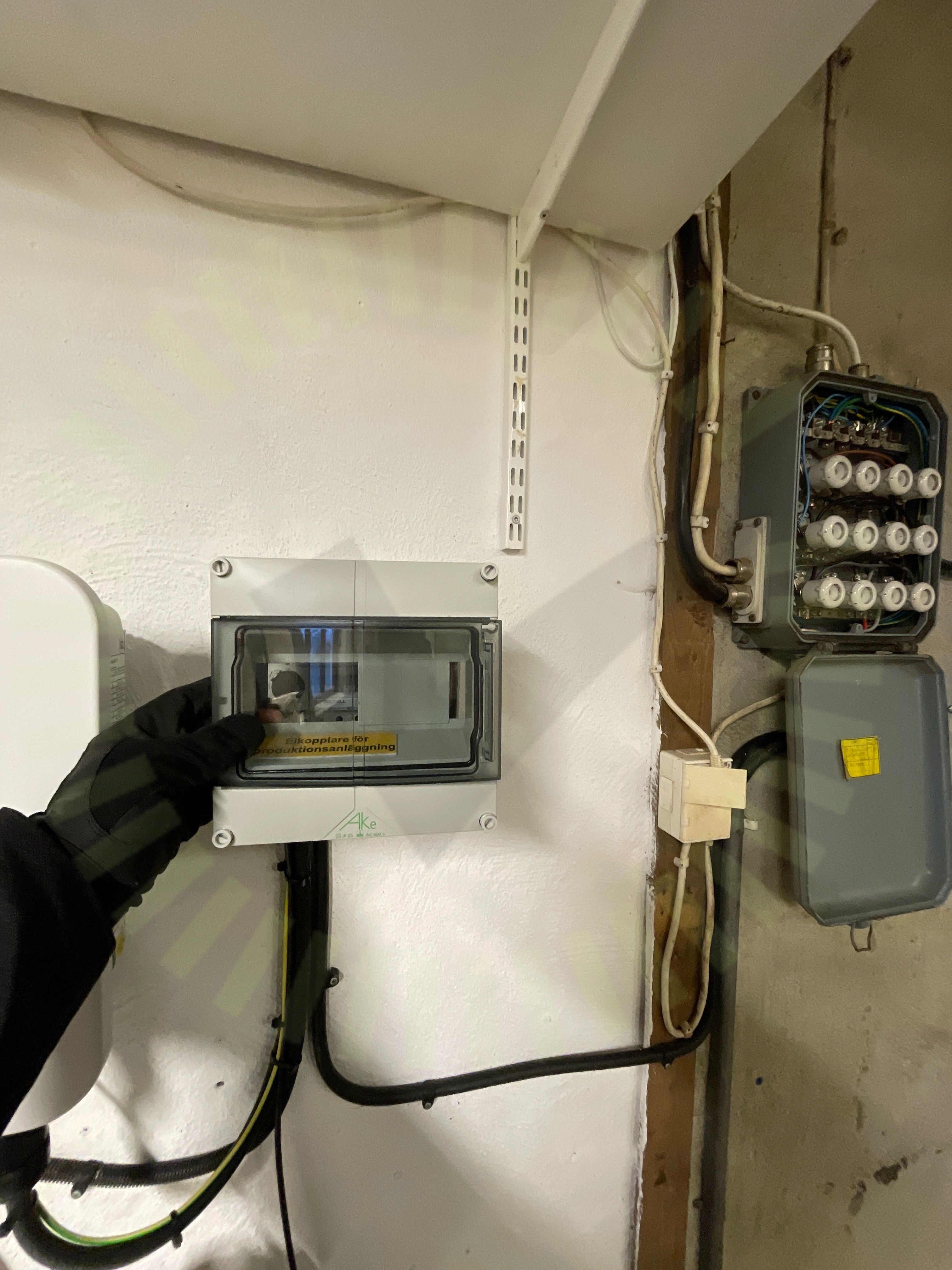

Varning för backspänning

2.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

5/35

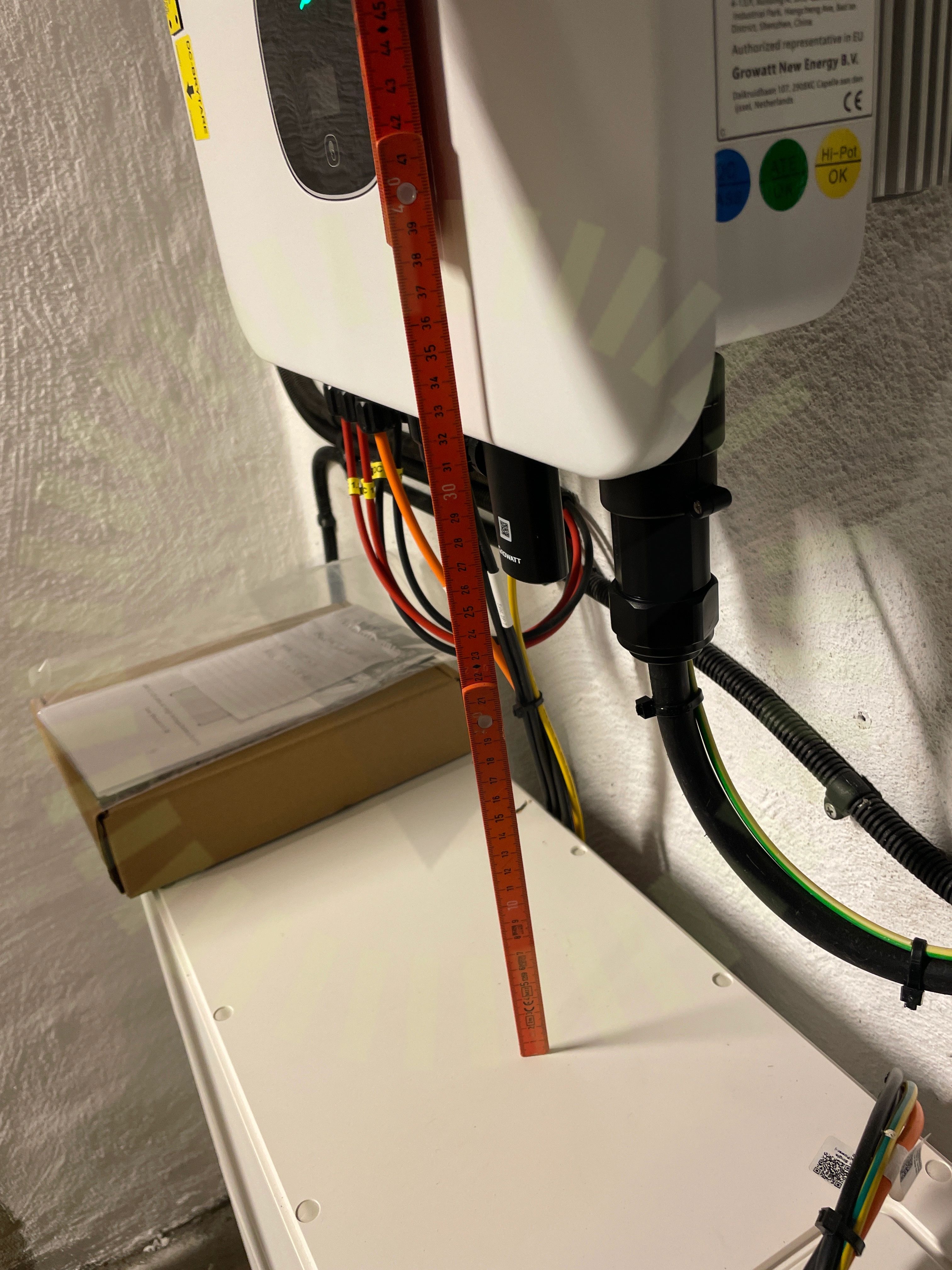

Avstånd närliggande objekt

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

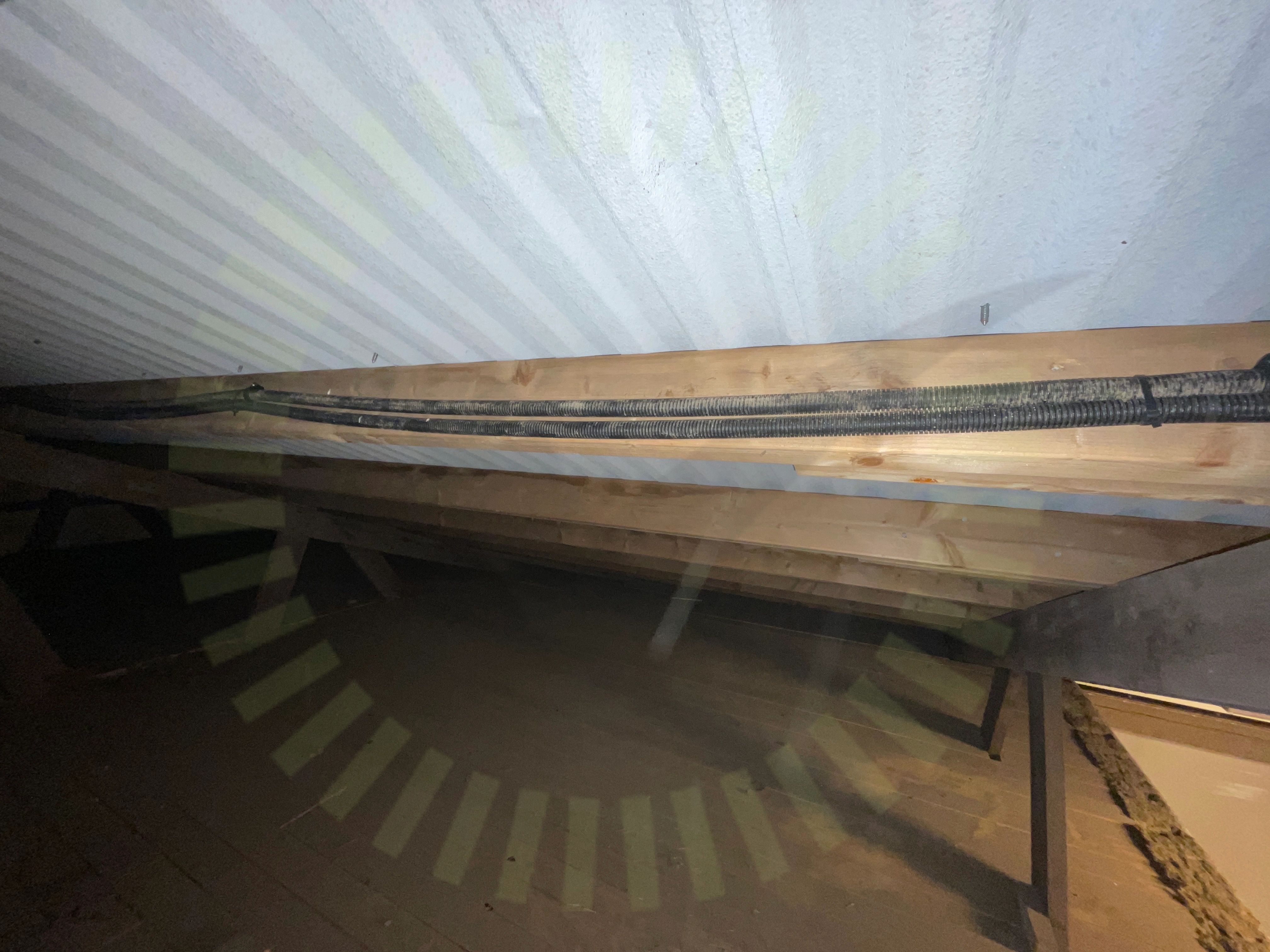

DC Kablage förläggning

3.2 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

3.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

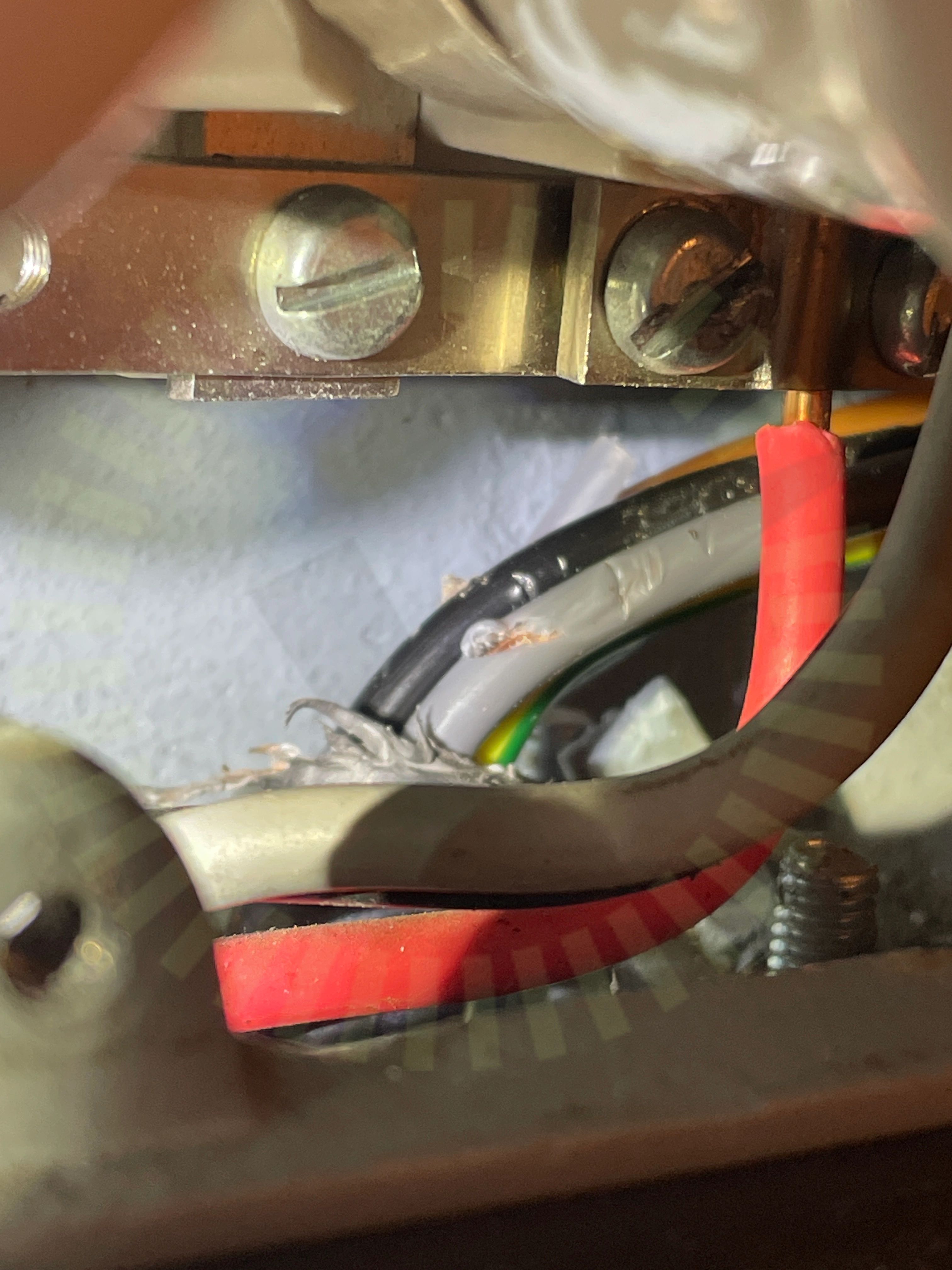

Skadat kablage

3.4 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

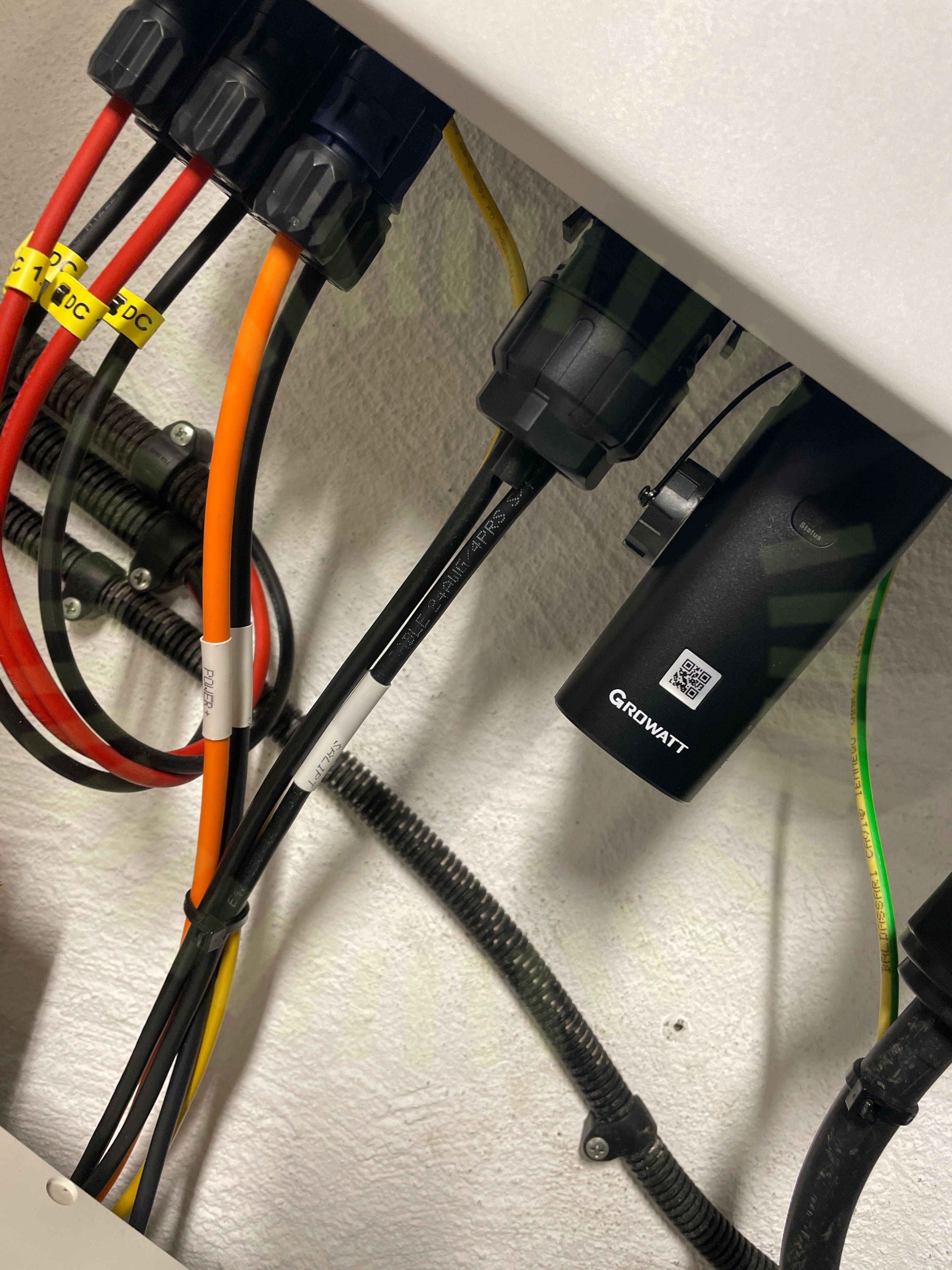

Stress på kontakter

3.5 Stress på kontakter

Inte godkänd

Växelriktarens kontakter till batteri samt singnalkabel utsätts för stress genom tyngden från kablage.
