Institutet för Solenergikvalitet

Besiktningsrapport

7.4
x

Installation genom

Soolar

Datum

2 april 2024

Ort

Hässelby, Stockholms län
Takkrokarnas CC
Skenornas infästning
Skenans utstick för klämma
82% godkända18% ej godkända

Om installationen

PanelerPhonoSolar: PS-(xxx)M6H-20/UH
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
Soolar

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/25
Dräneringskanal

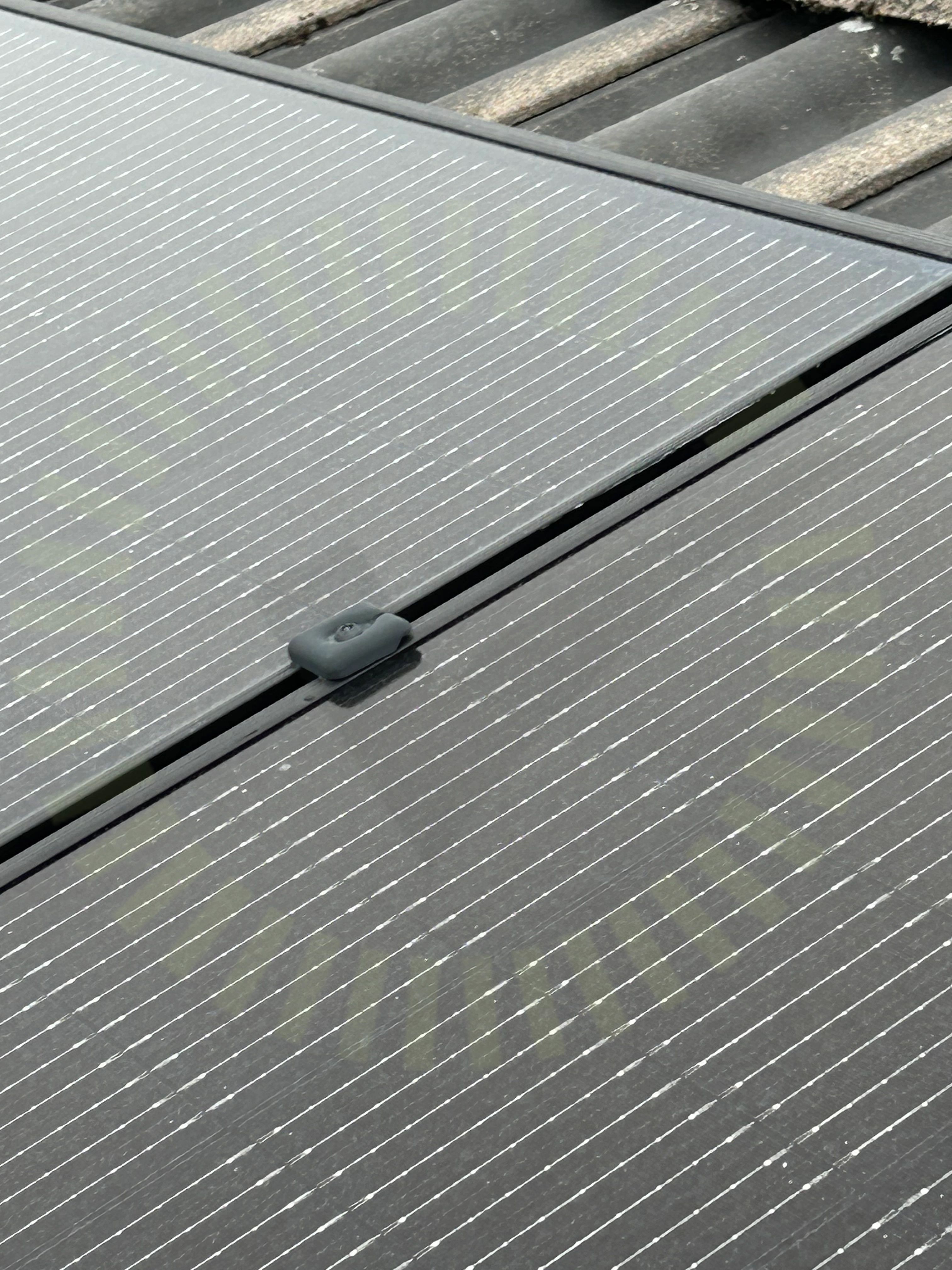

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar
Förstärkningsskruv

3.2 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Kabeluppfästning

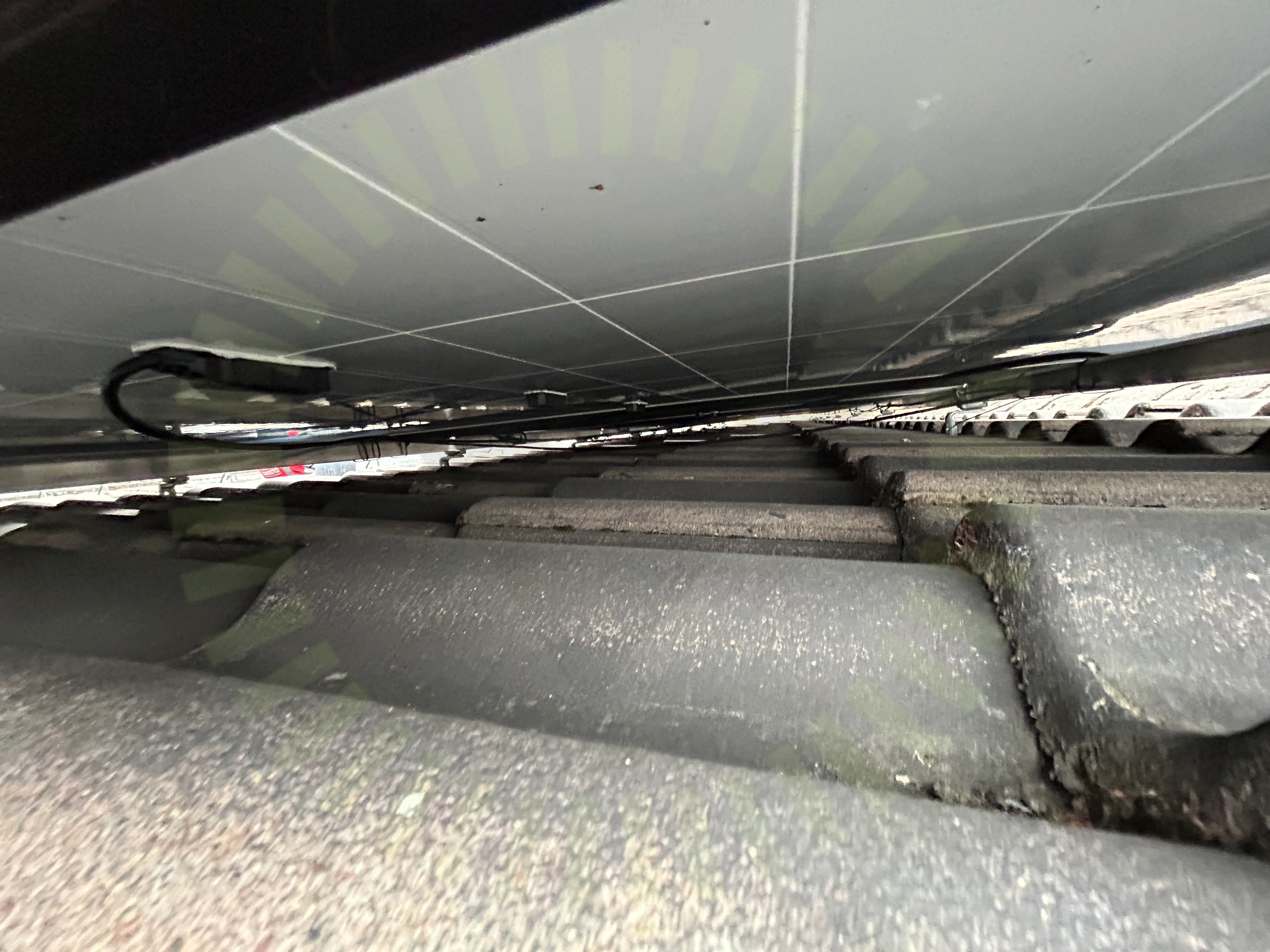

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Skenans utstick för klämma

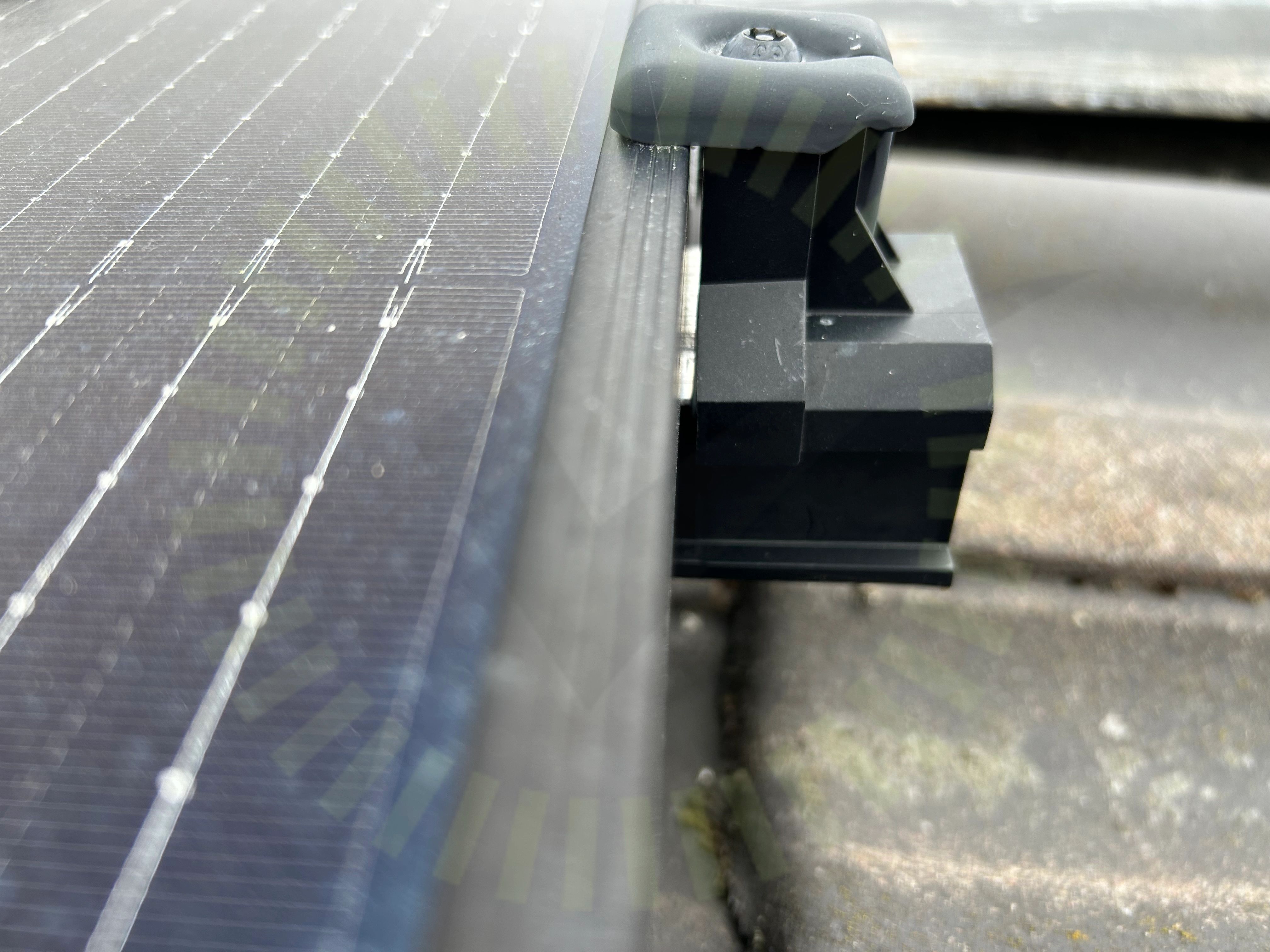

3.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
Skenornas infästning

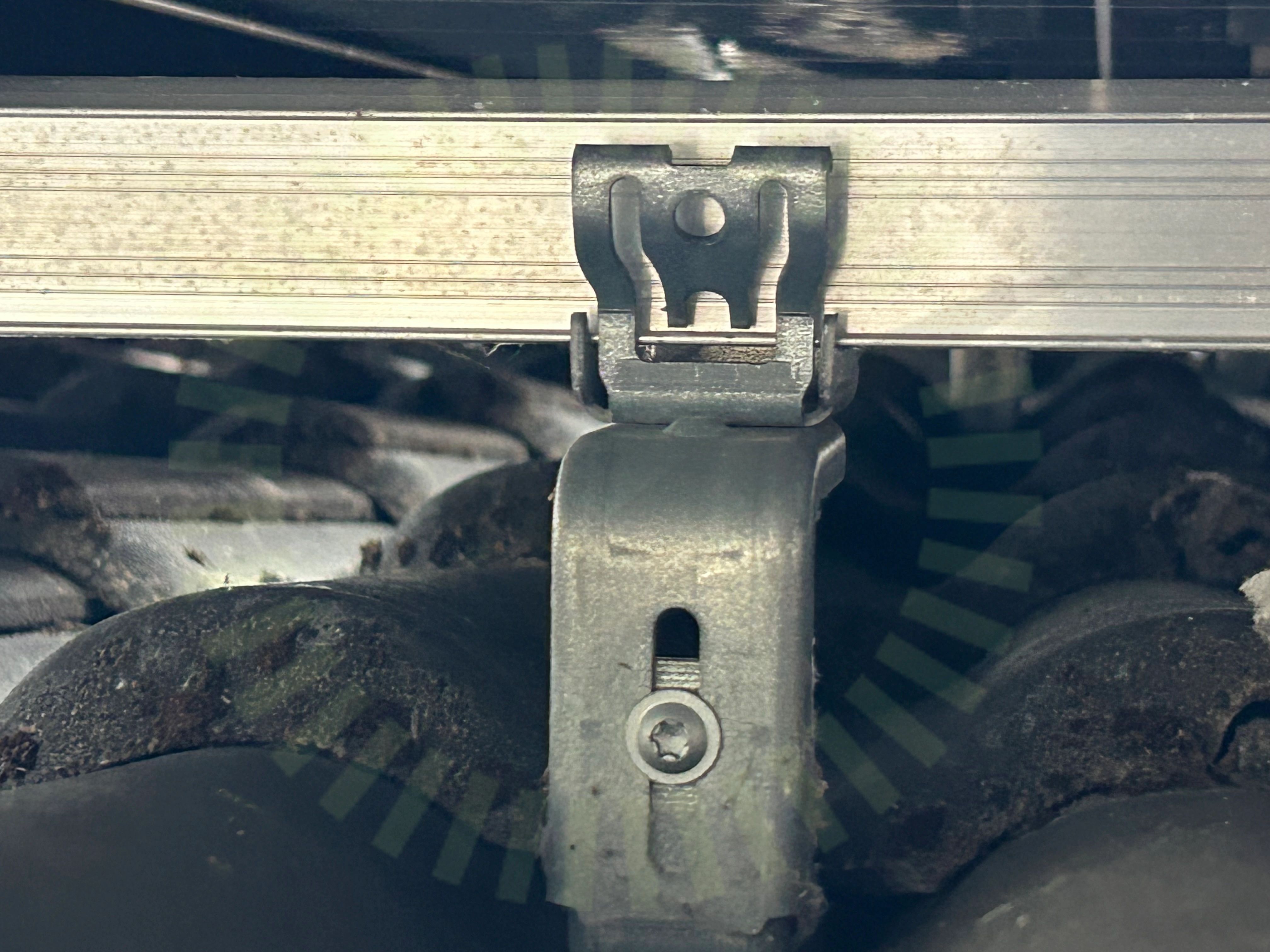

3.5 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Säkerhetsavstånd

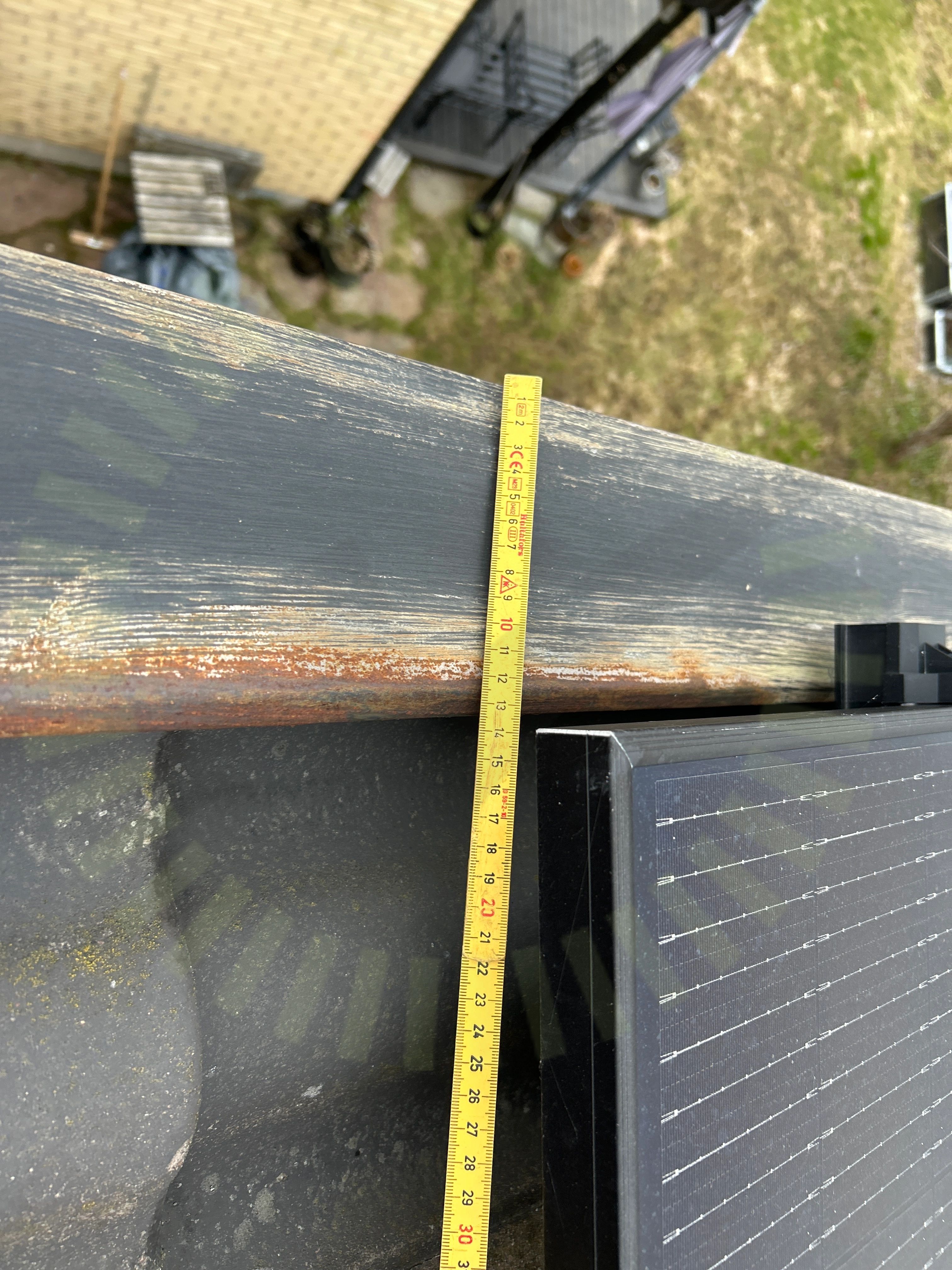

3.6 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Takkrokarnas CC

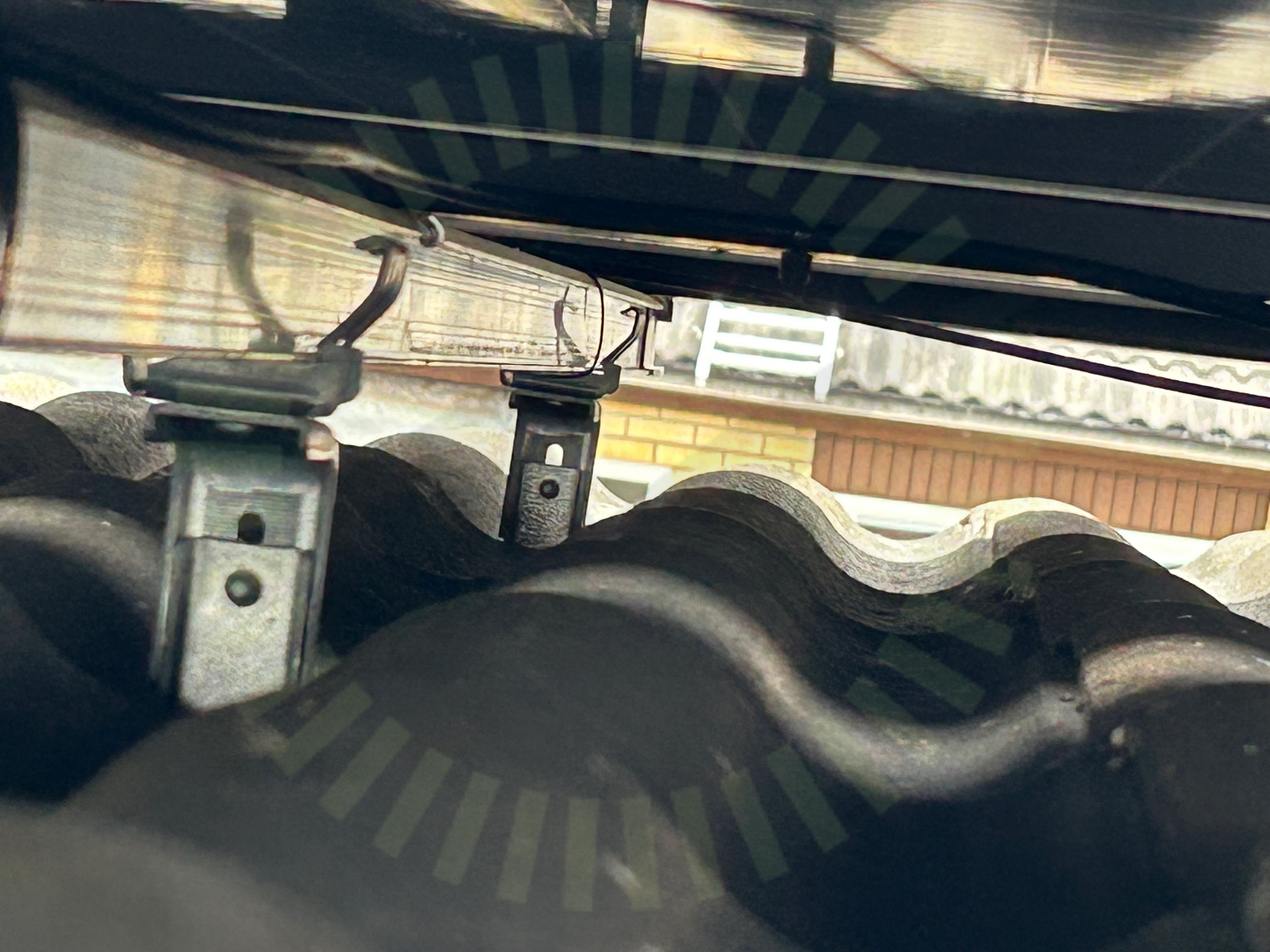

3.7 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, PhonoSolar: PS-(xxx)M6H-20/UH

Anmärkningar

6/15
Föremål mot bakstycke

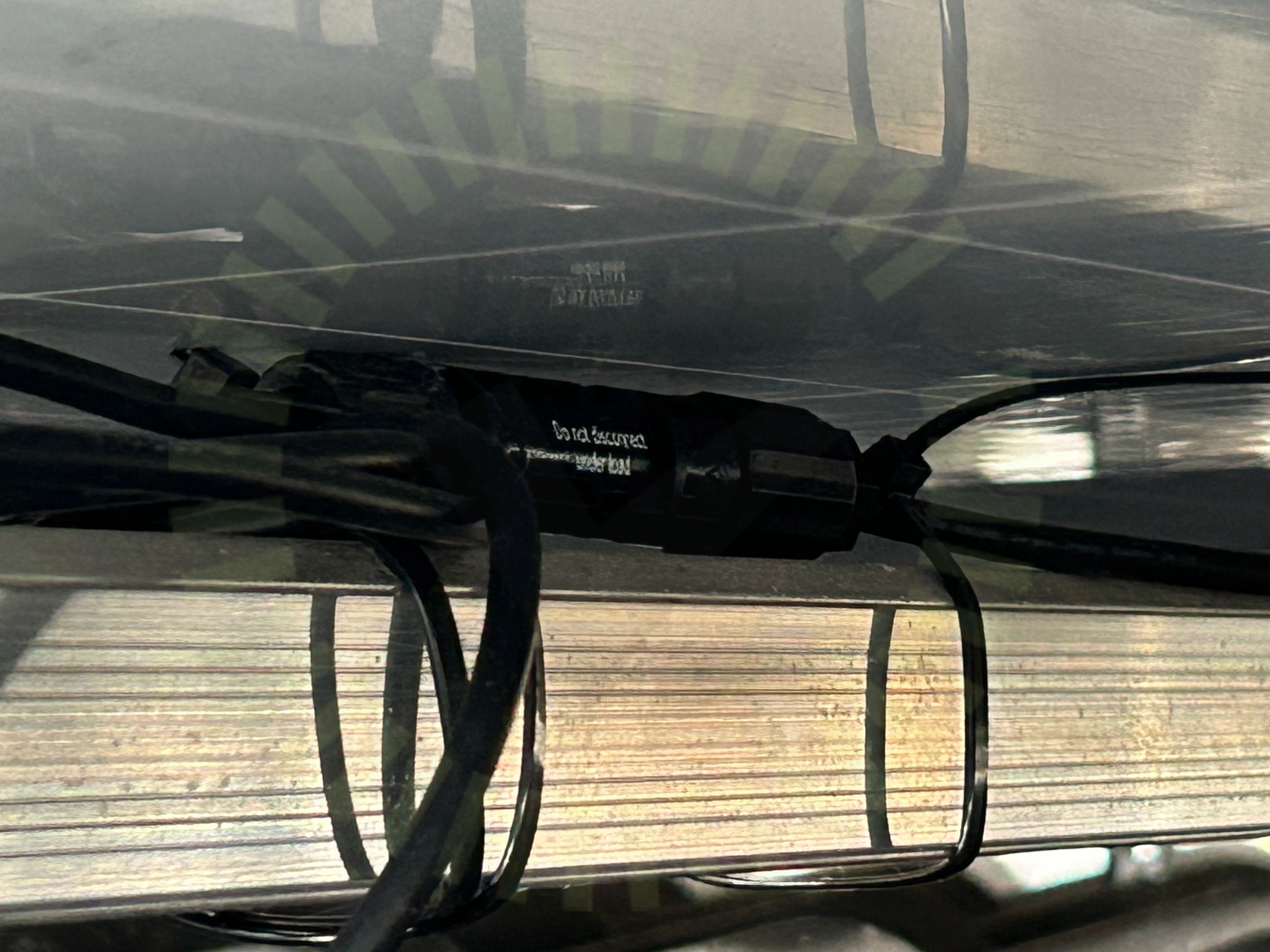

4.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Skador på panel

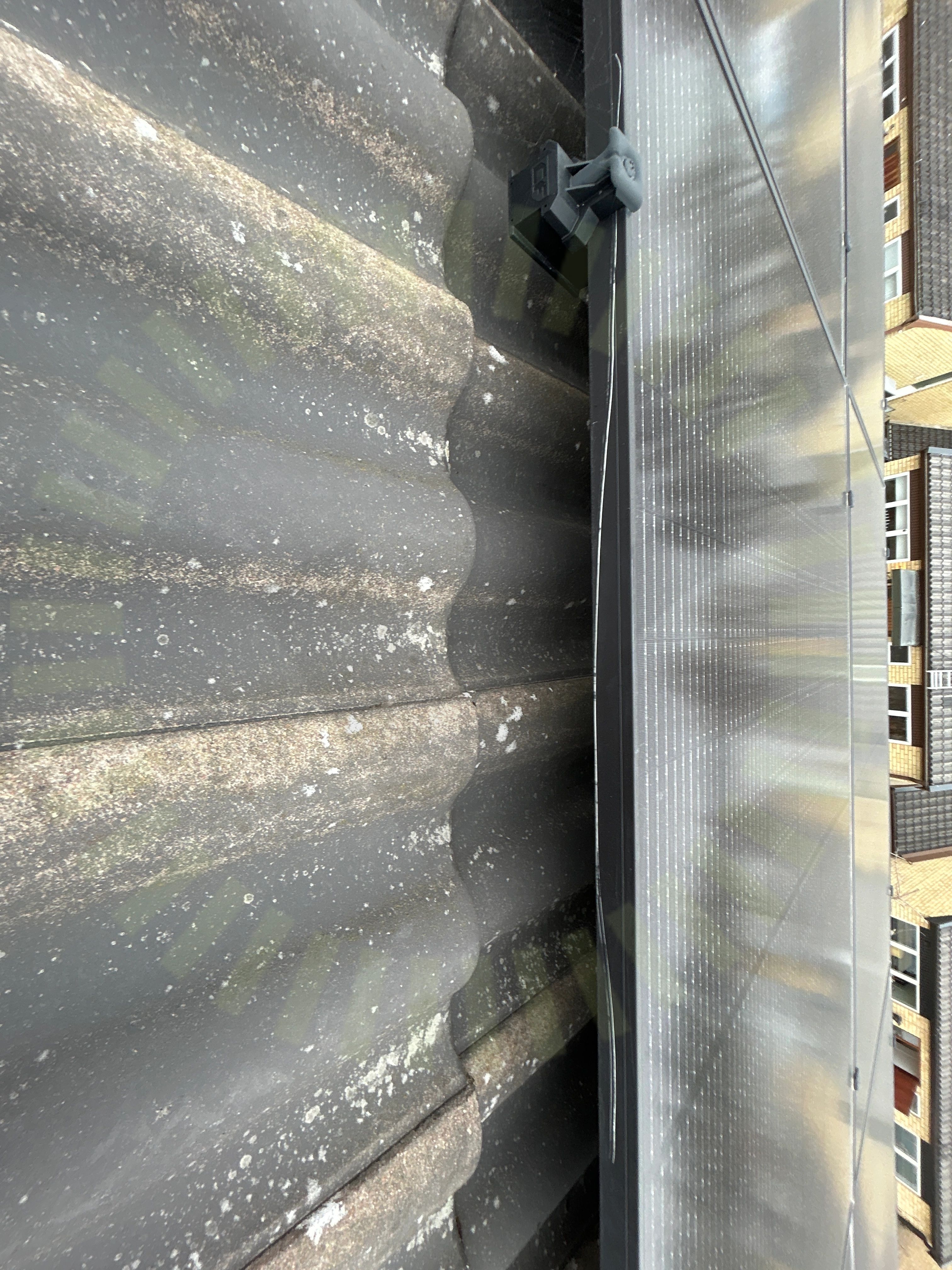

4.2 Skador på panel

Inte godkänd

Rejäl repa noterad på panelen.

Fästens placering

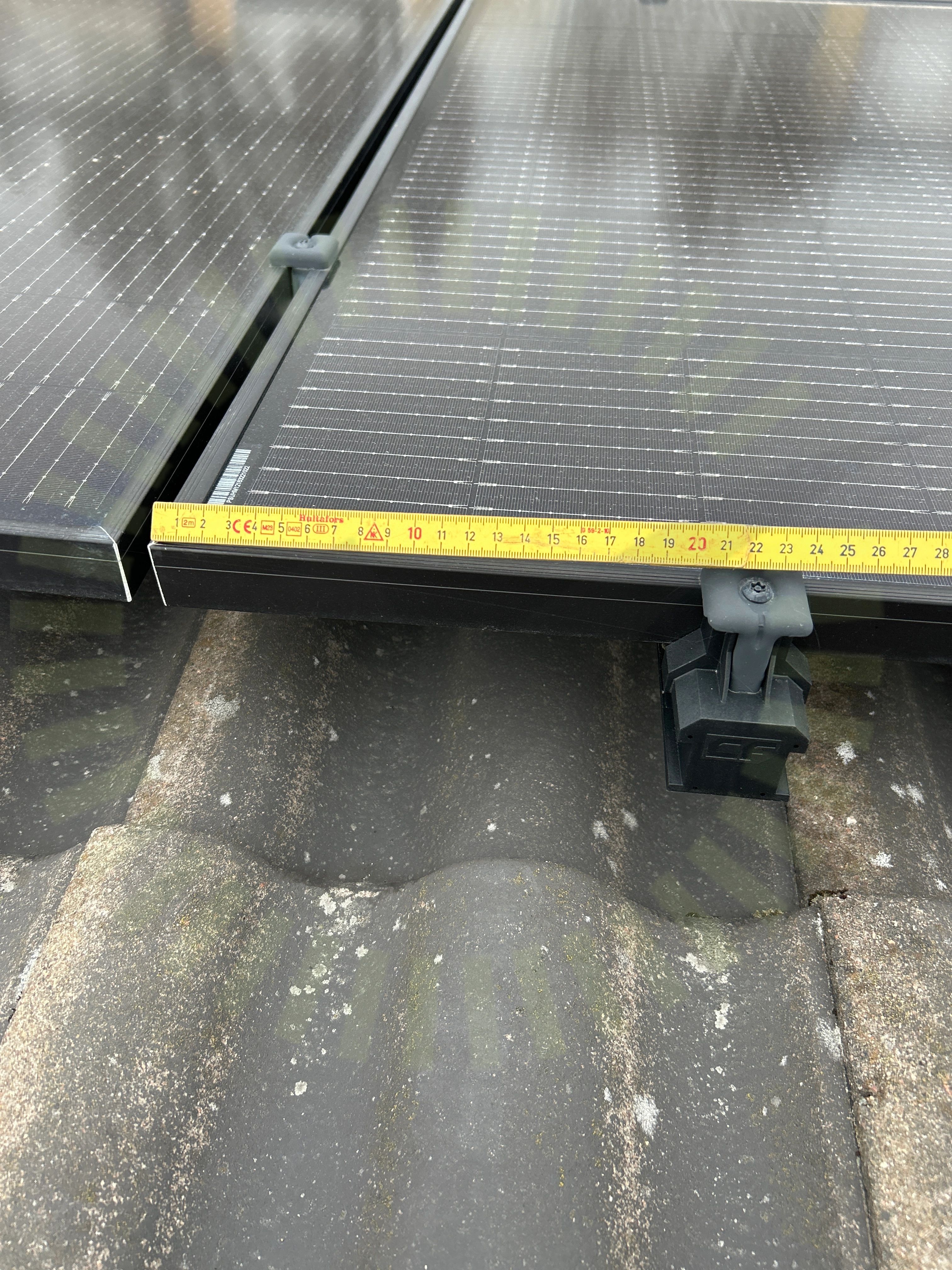

4.3 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20230221. Sid 19
Förbindelse av kontakter

4.4 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Kopplingslåda böjradie

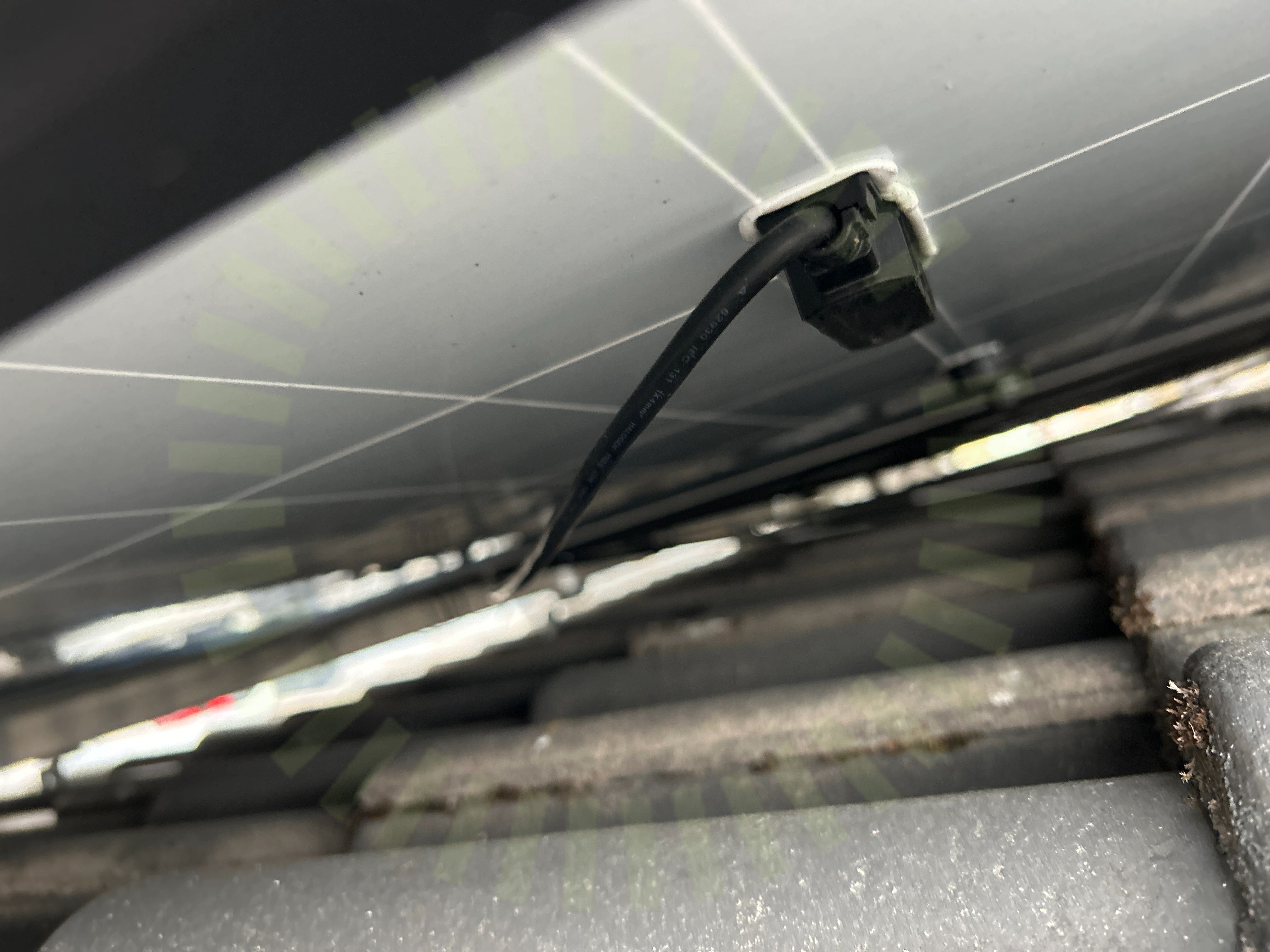

4.5 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)
Stress på kontakter

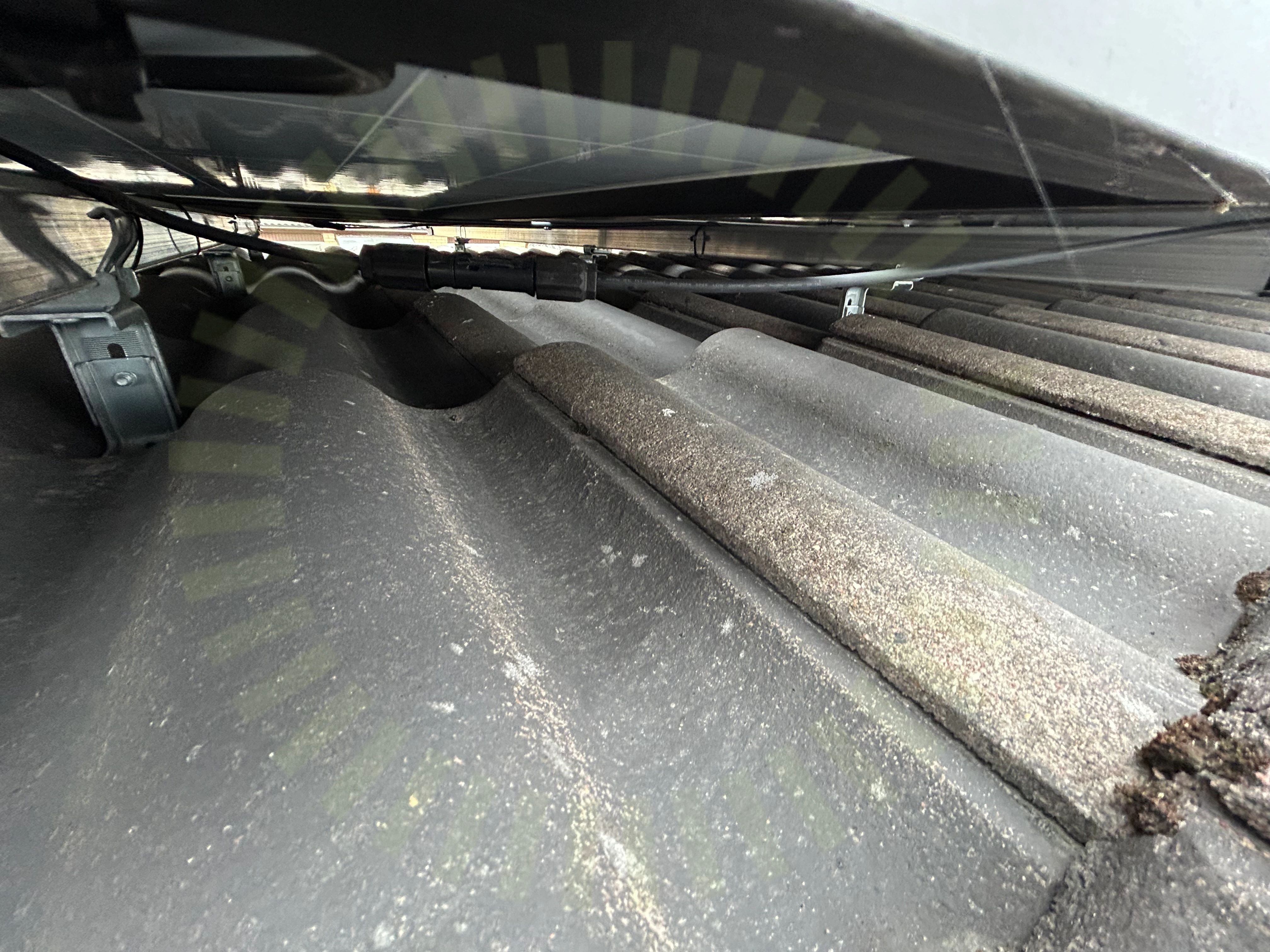

4.6 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

9/15
DräneringshålKlämmornas överlappningKontaktdonPanelkablaget böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

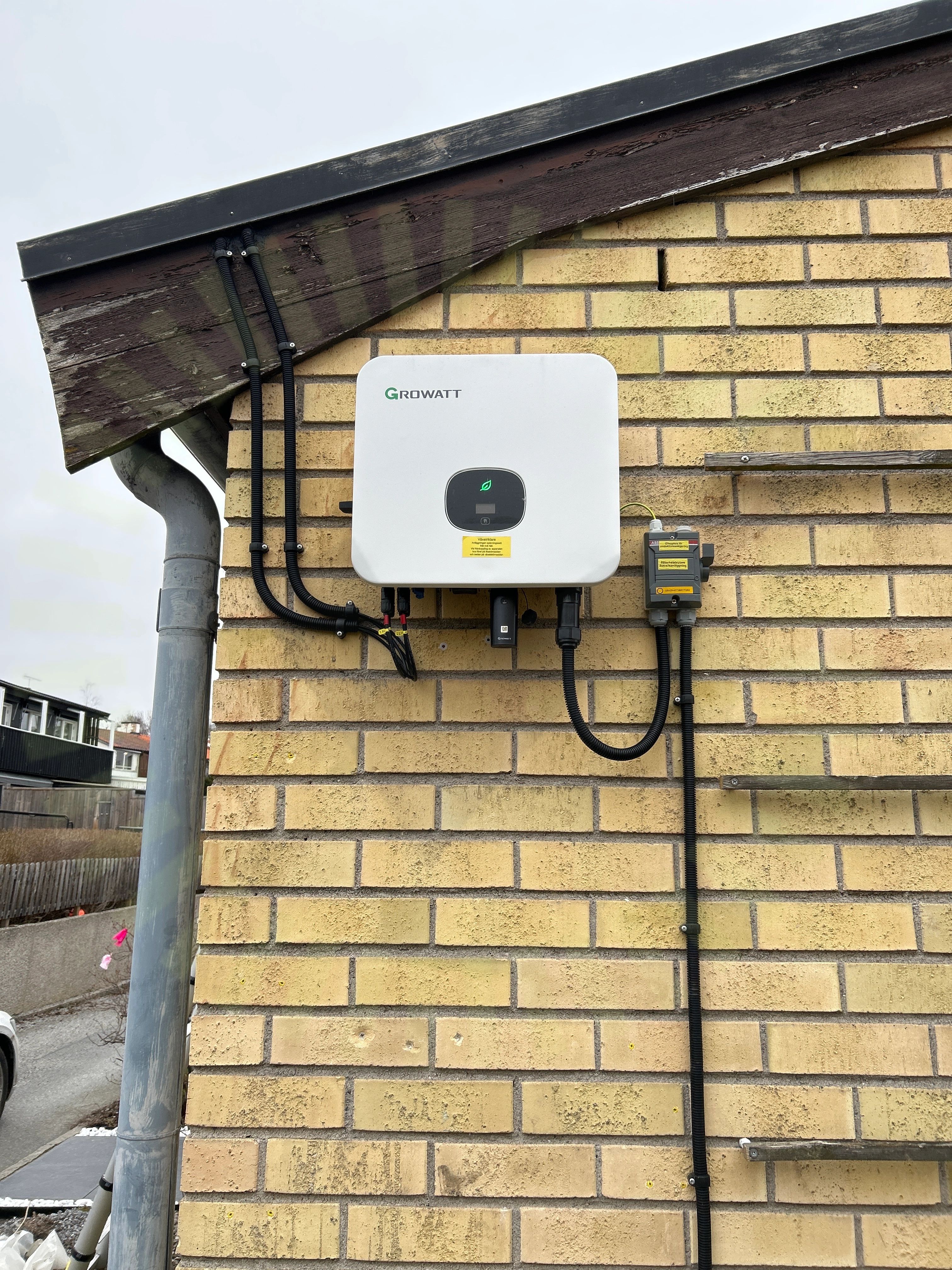

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/35
AC Kablage förläggning

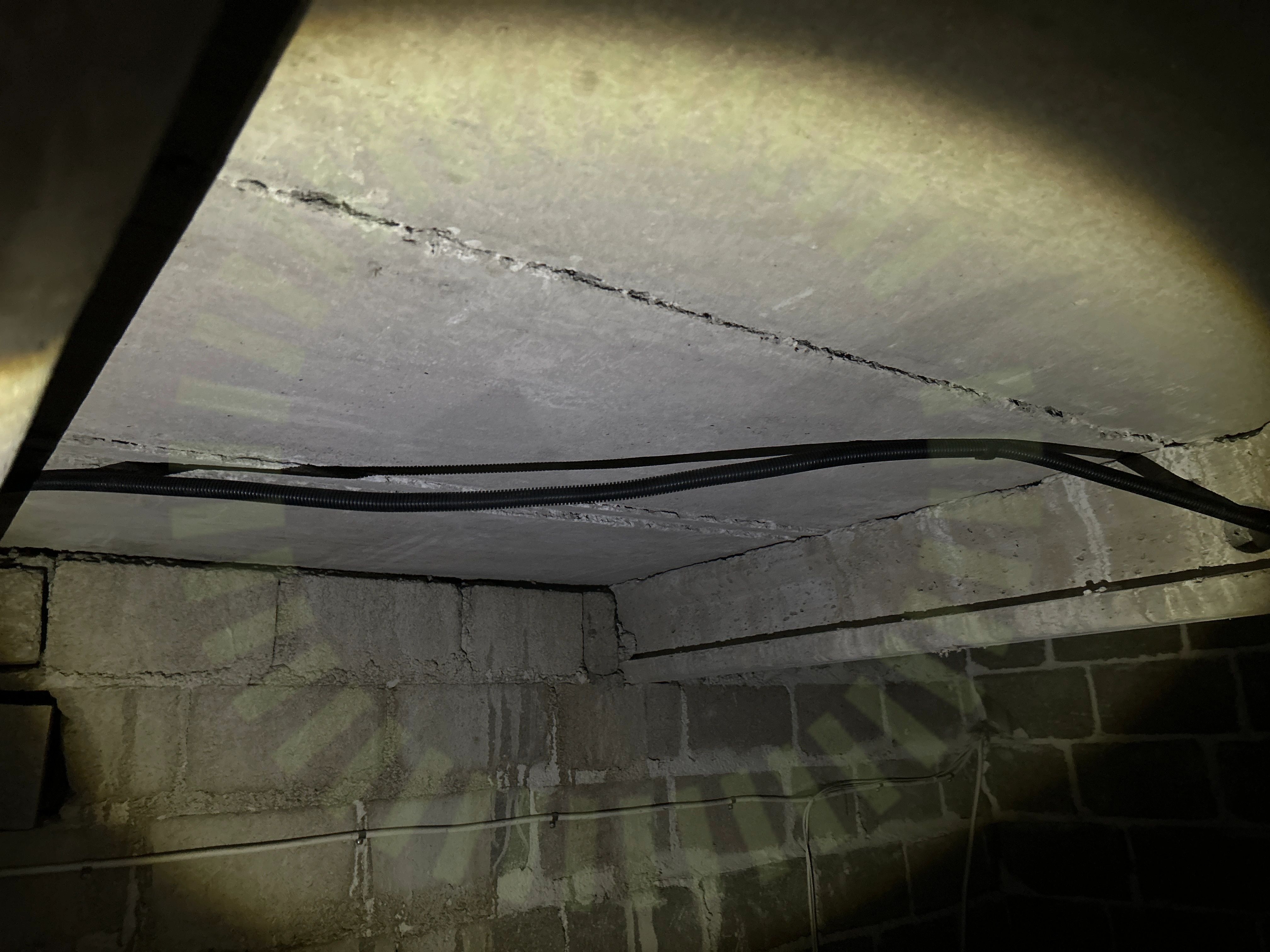

6.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)
Anslutning av växelriktare

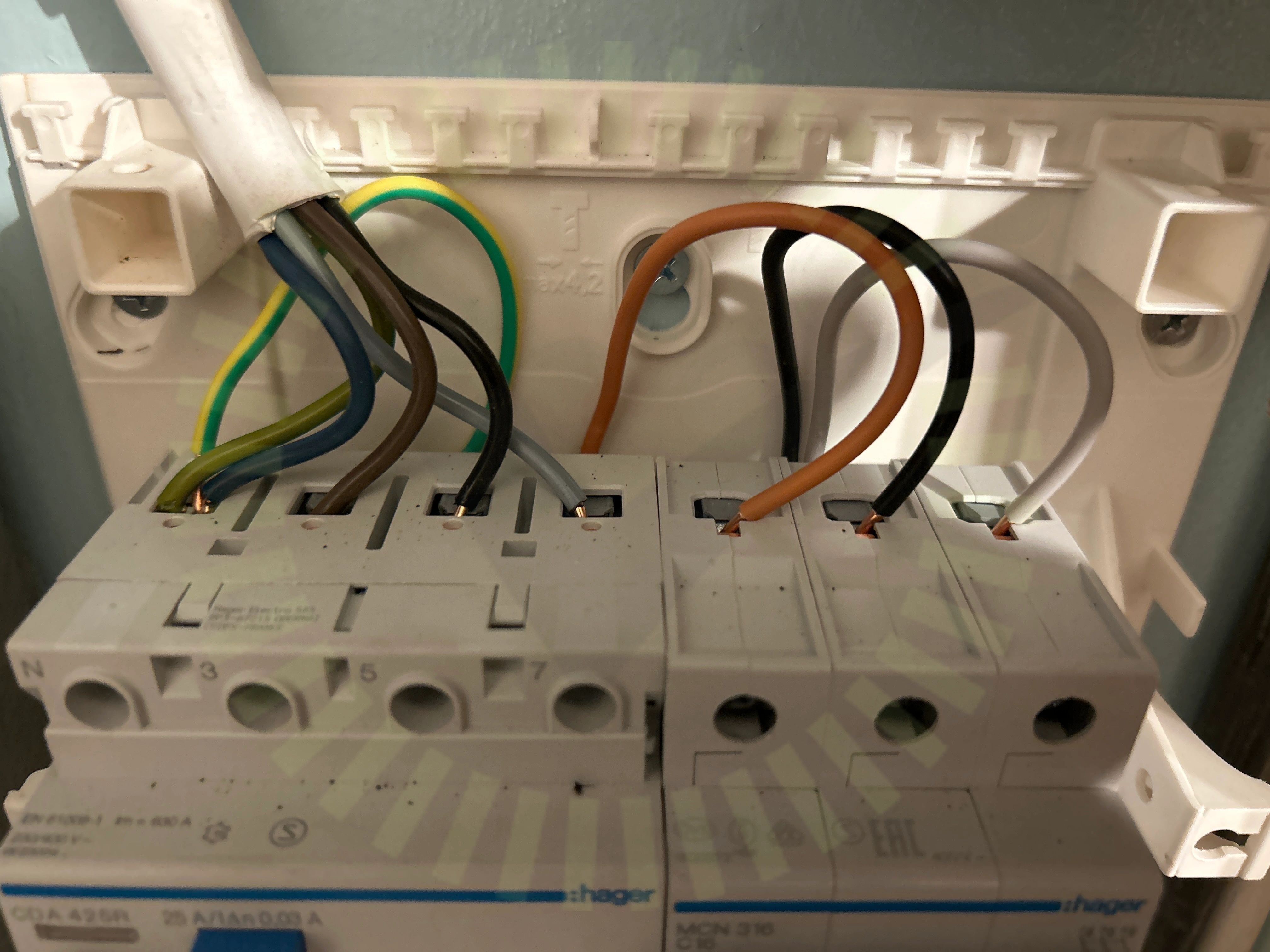

6.2 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Femledarens PE och N är anslutna på samma punkt.

DC Kontakter

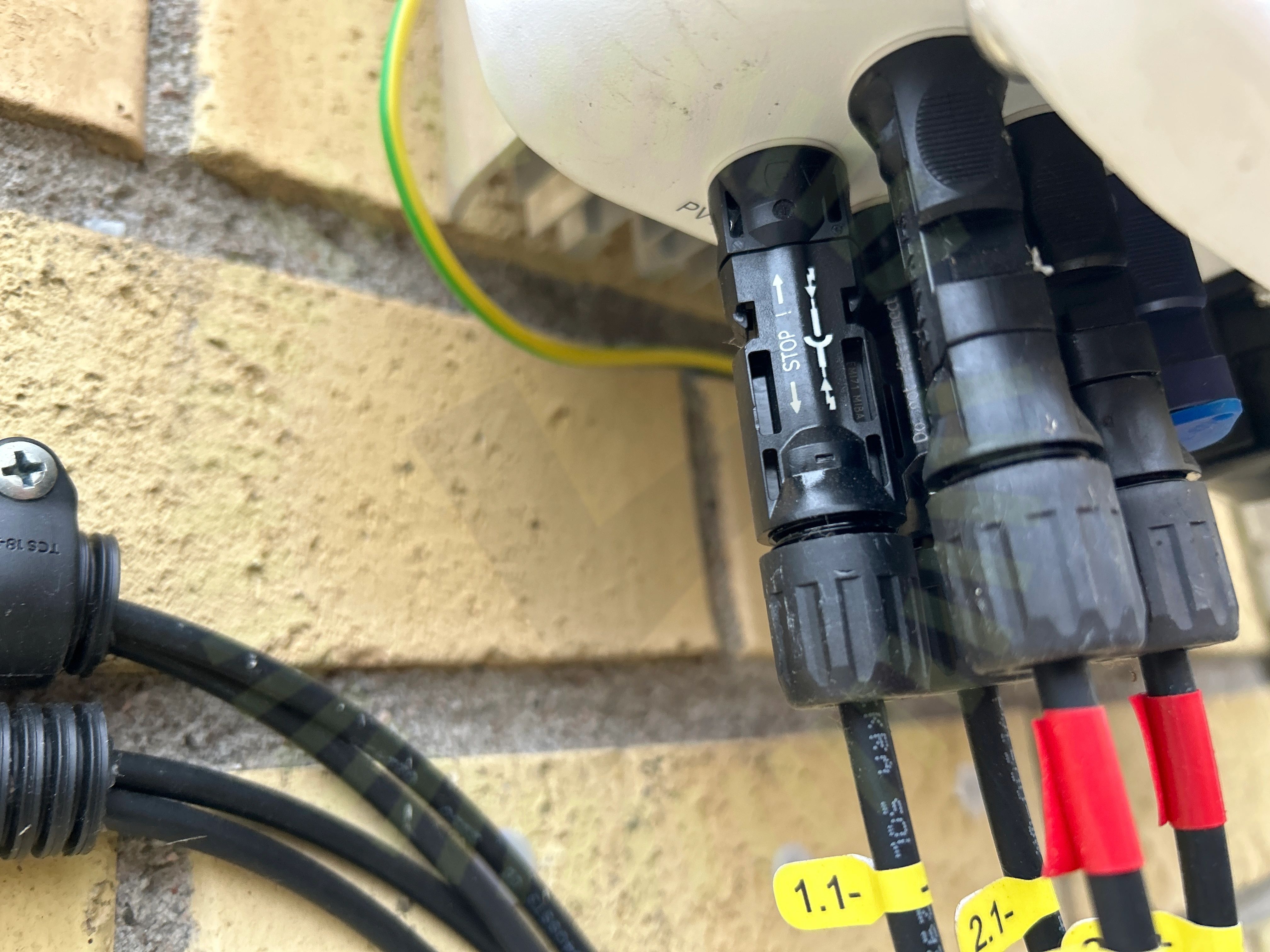

6.3 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)
Väderskydd

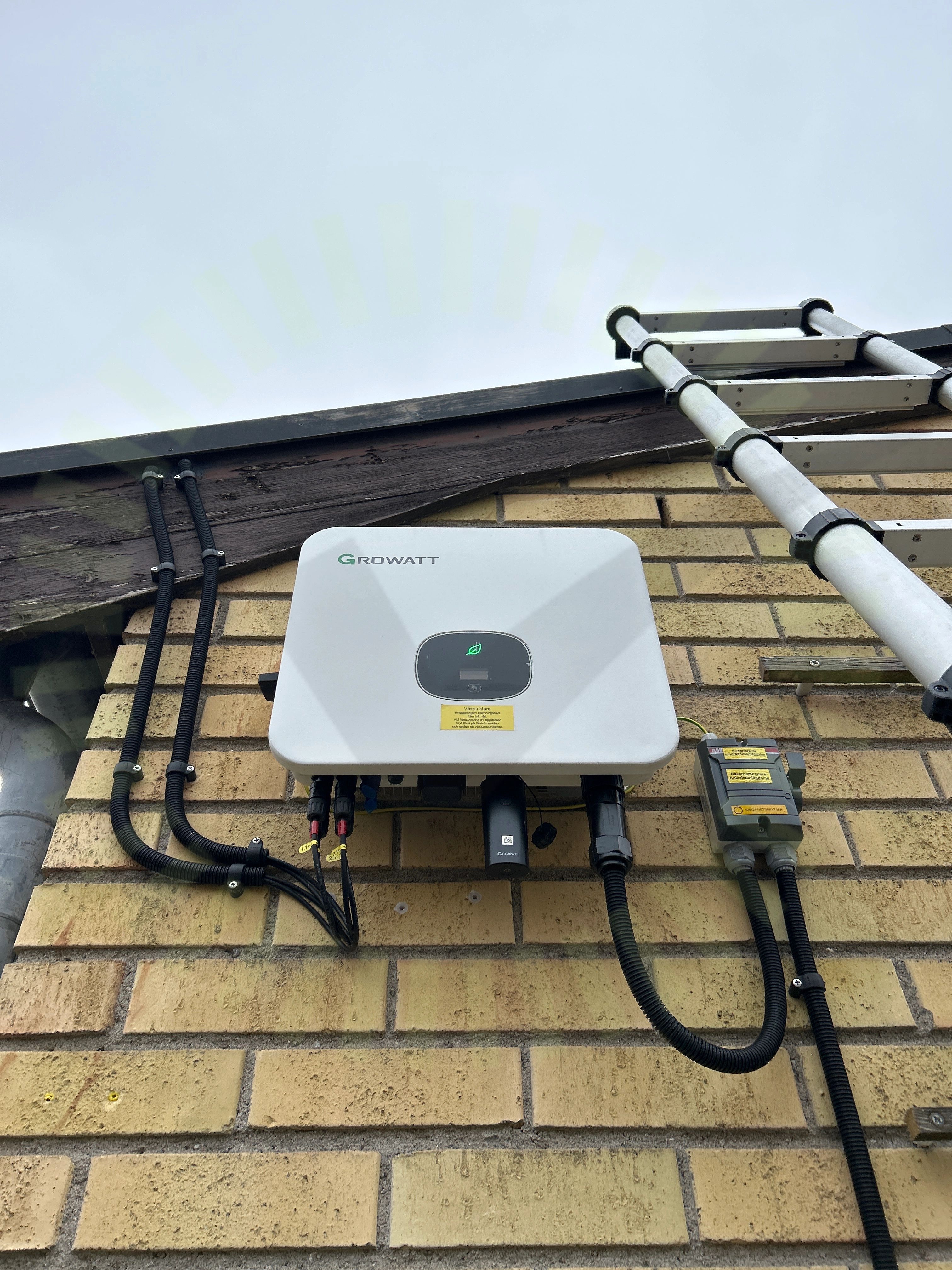

6.4 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13

Godkända kontrollpunkter

29/35
AC kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/35
DC Max SpänningDC Min Spänning
