Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Decasol

Datum

18 april 2023

Ort

Vejbystrand, Skåne län
Klämmor rätt förläggning
Panelramar separerade
Underliggande takpanna
86% godkända14% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Decasol

Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, Trina: Vertex DE09.05

Anmärkningar

2/15
Kopplingslåda

3.1 Kopplingslåda

Inte godkänd

Kablage hårt draget från panelens kopplingslåda.

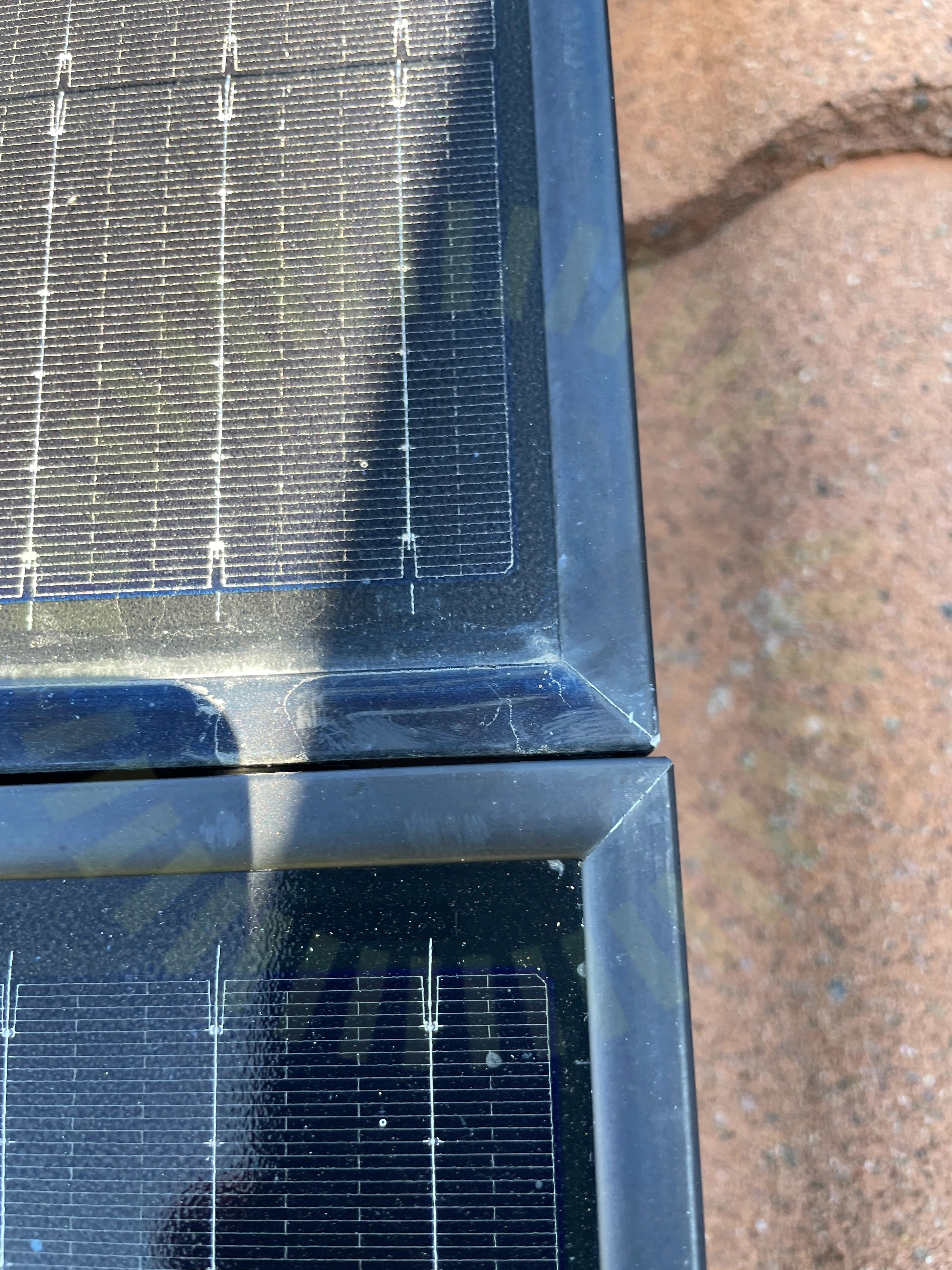

Panelramar separerade

3.2 Panelramar separerade

Inte godkänd

Panelramar är inte separerade.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 15.

Godkända kontrollpunkter

13/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

7/22
Klämmor rätt förläggning

4.1 Klämmor rätt förläggning

Inte godkänd

Klämmor för hårt spända. Bottendel av klämman är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

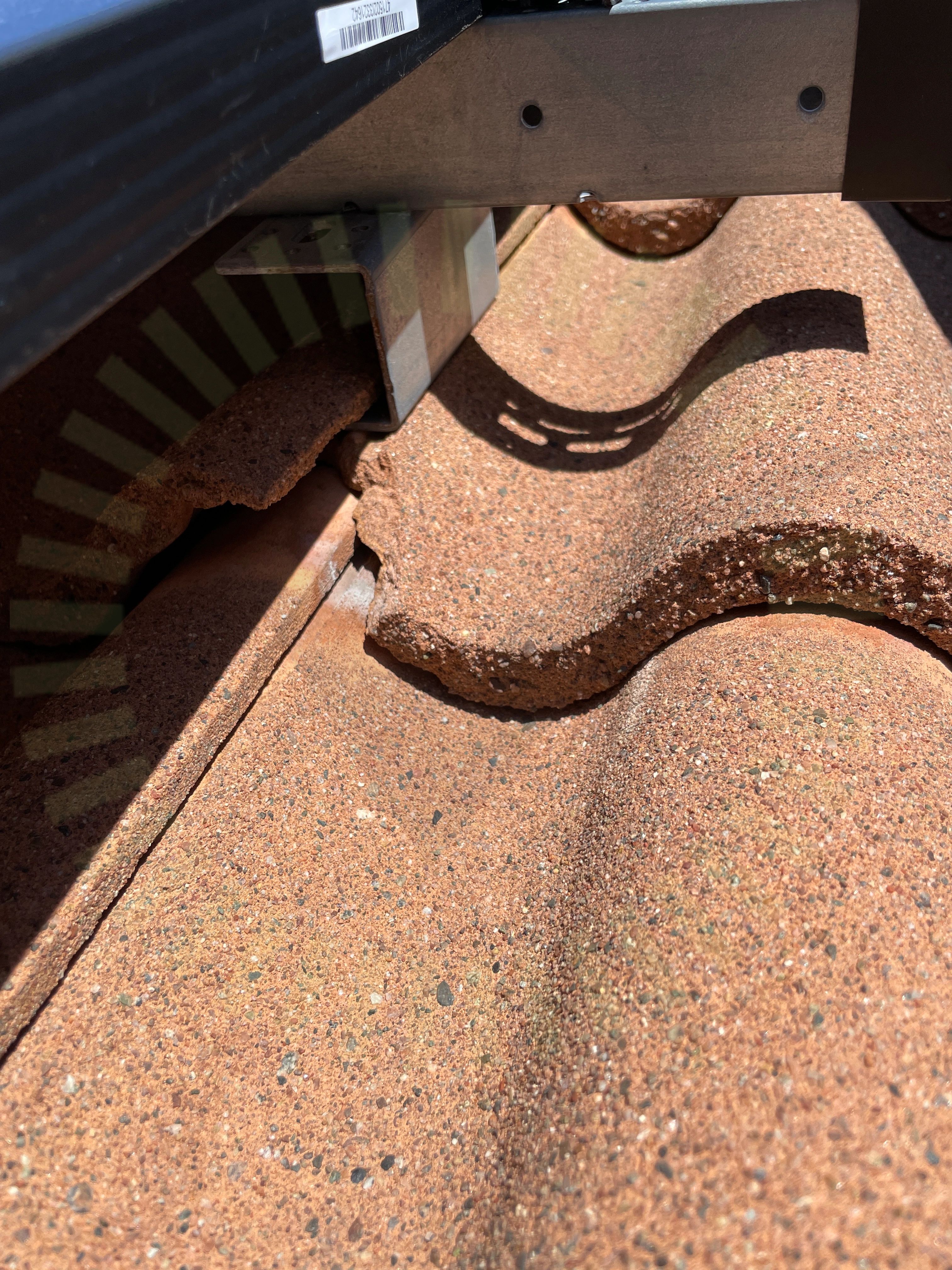

Skador

4.2 Skador

Inte godkänd

Skada hittad på takpanna

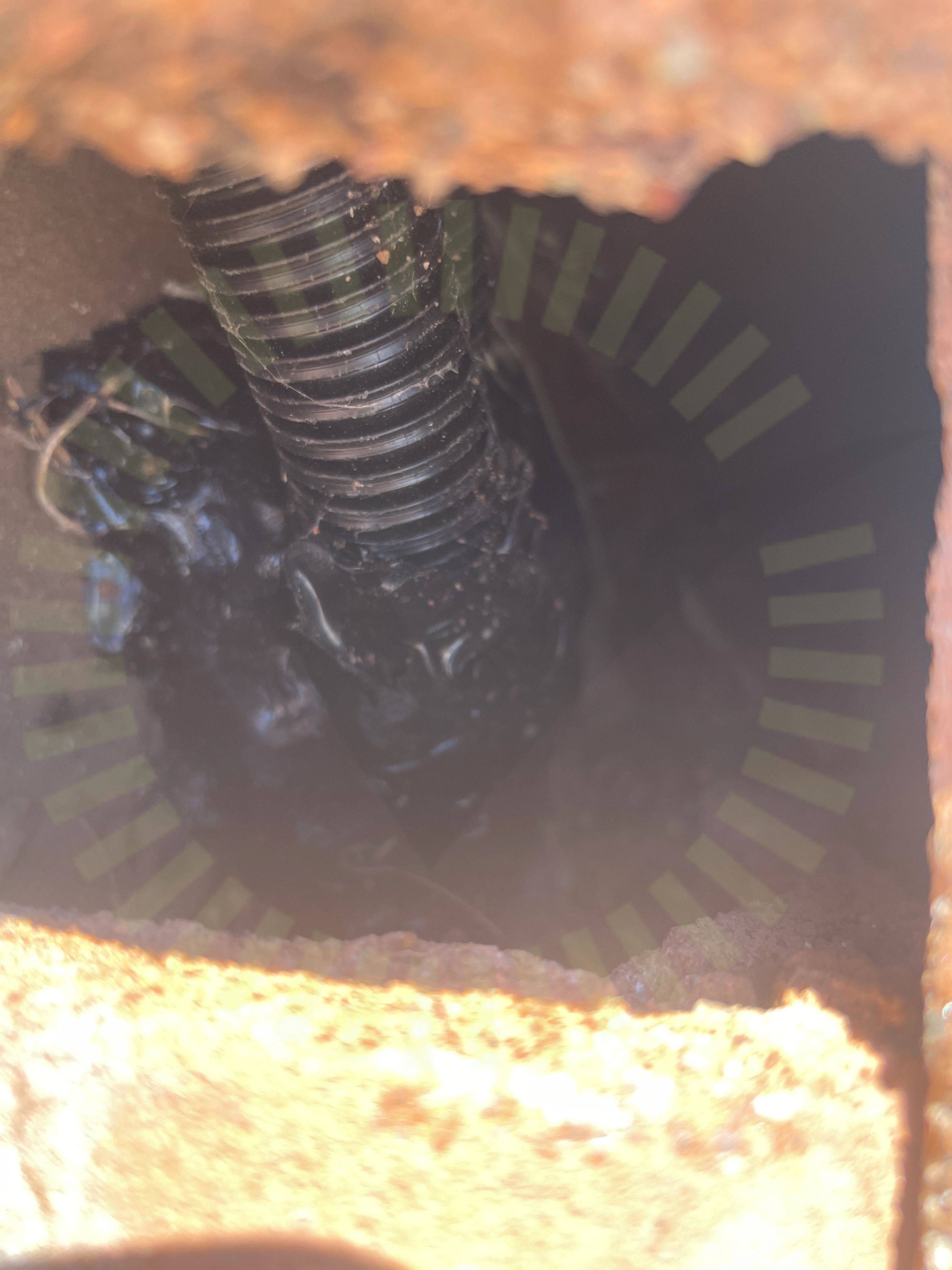

Takgenomföring

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

4.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 900mm

MA5102 Sid 1 (1) | Version 3 - 221101

4.6 Underbyggnad

Inte godkänd

Lastberäkning saknas, råspont 17mm

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

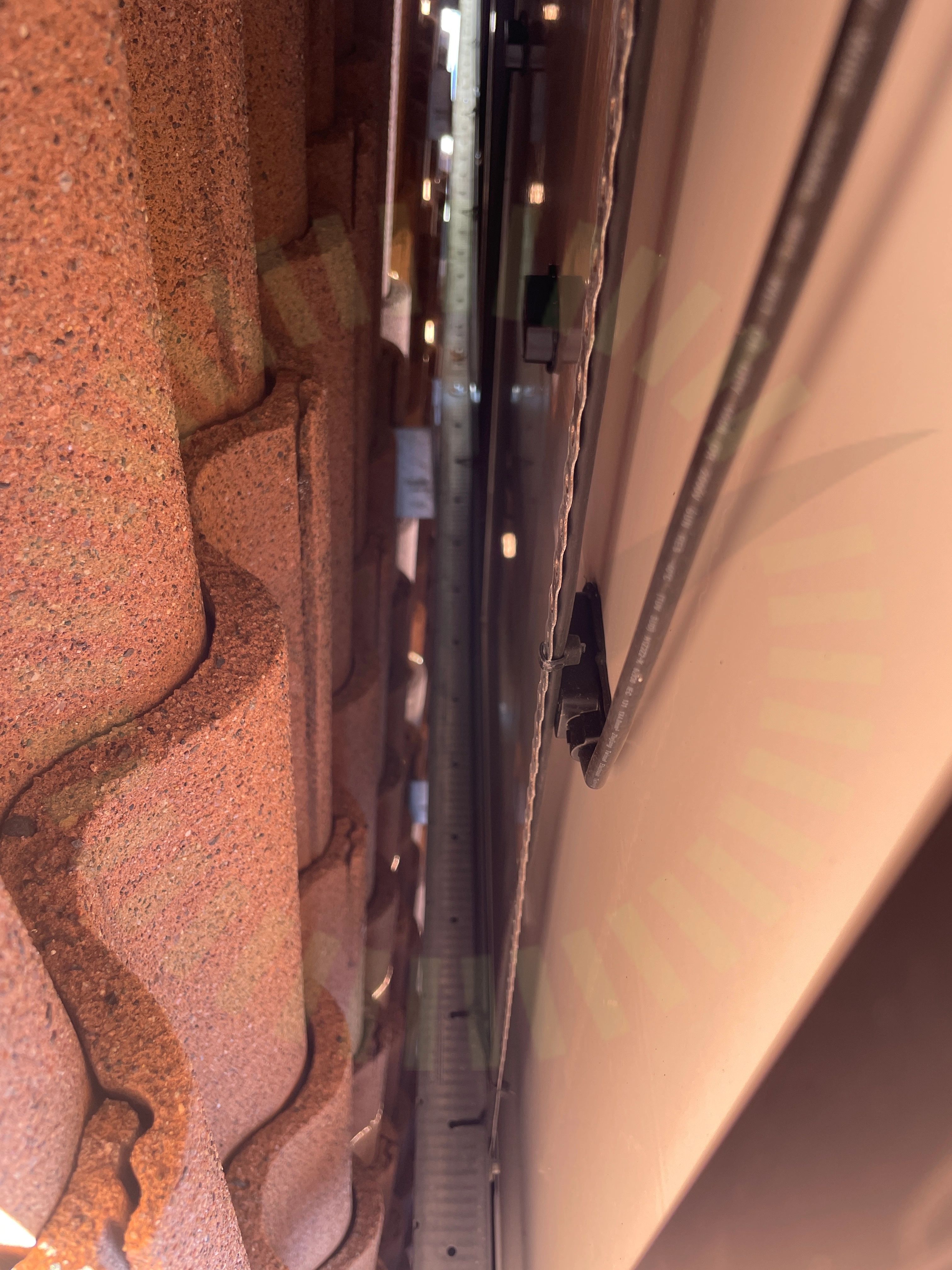

Underliggande takpanna

4.7 Underliggande takpanna

Inte godkänd

Krok ligger dikt underliggande panna

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

15/22
DC kabel förläggningFrämmande materialKabeluppfästningMittklämma skruvMittklämmorPlaceringRåspontsinfästningShimsSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/32
Jordning av chassi

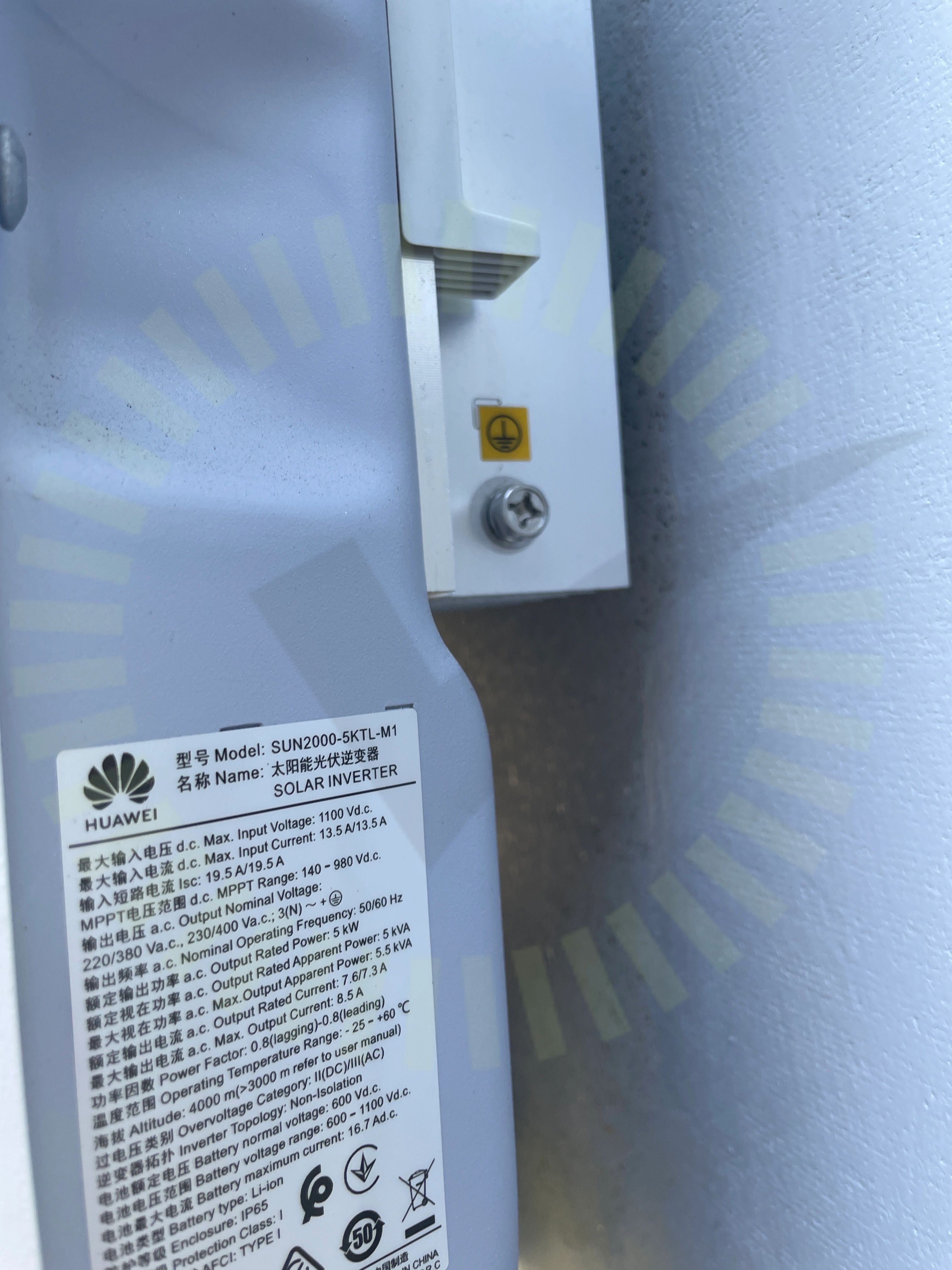

6.1 Jordning av chassi
