Besiktningsrapport
8.9
Installation genom
Solsystem Sverige AB
Datum
8 september 2023
Ort
Frillesås, Hallands län
Takkrokarnas CC
Fästens placering
Kontaktdon
+ 8
90% godkända
10% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
Schletter: Rapid Roof Hooks
Växelriktare
SAJ: R5 3-20K-T2
Tillbehör
Säkerhetsbrytare AC
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Säkerhetsbrytare AC
Anmärkningar
2/7

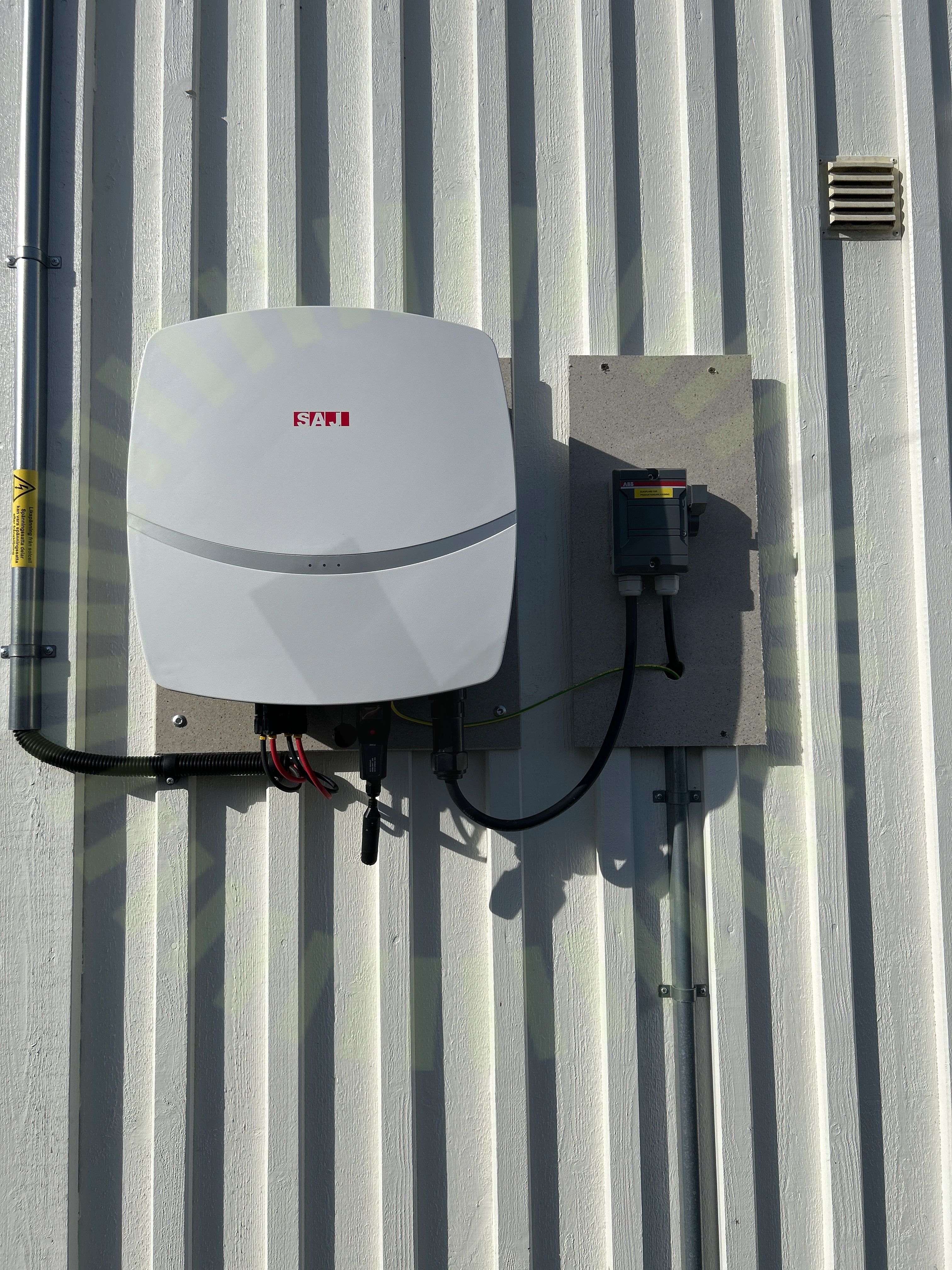

2.1 Ac brytare infästning
Kundkommentar
Ej estetiskt tilltalande bakskiva till ac-brytaren. Montör har tagit en rest-bit och skruvat dit.
2.2 Böjradie
Inte godkänd
Säkerhetsbrytarens kabel är inte lämpligt installerad. Ligger mot skarp och skadar kabeln.
Godkända kontrollpunkter
5/7
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
3/16
3.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
3.2 Panelkablagets böjradie
Inte godkänd
Kablagets böjradie är för skarp.

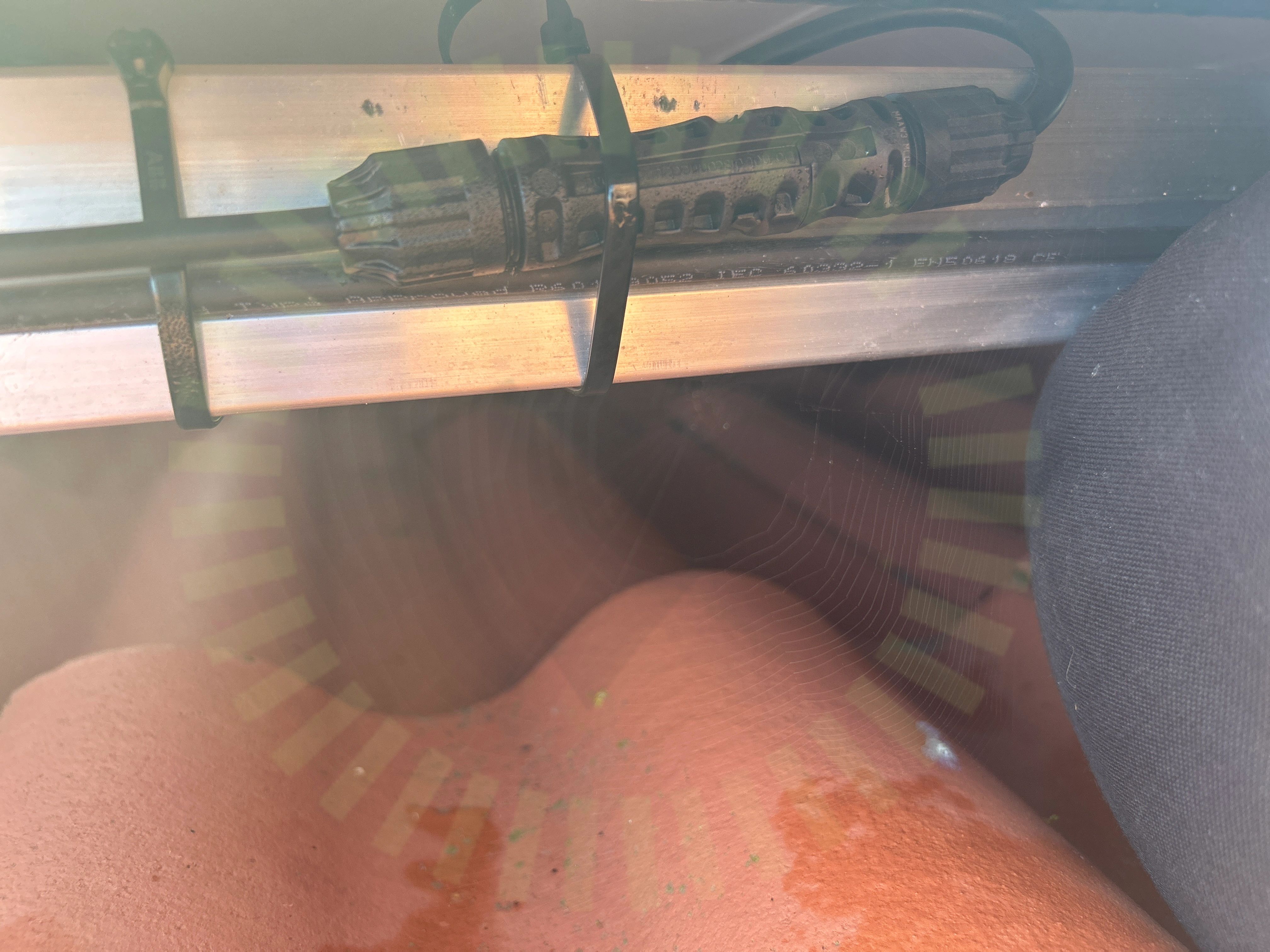

3.3 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
12/16
Ej tillgängligt vid besiktning
1/16
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
3/25
4.1 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.

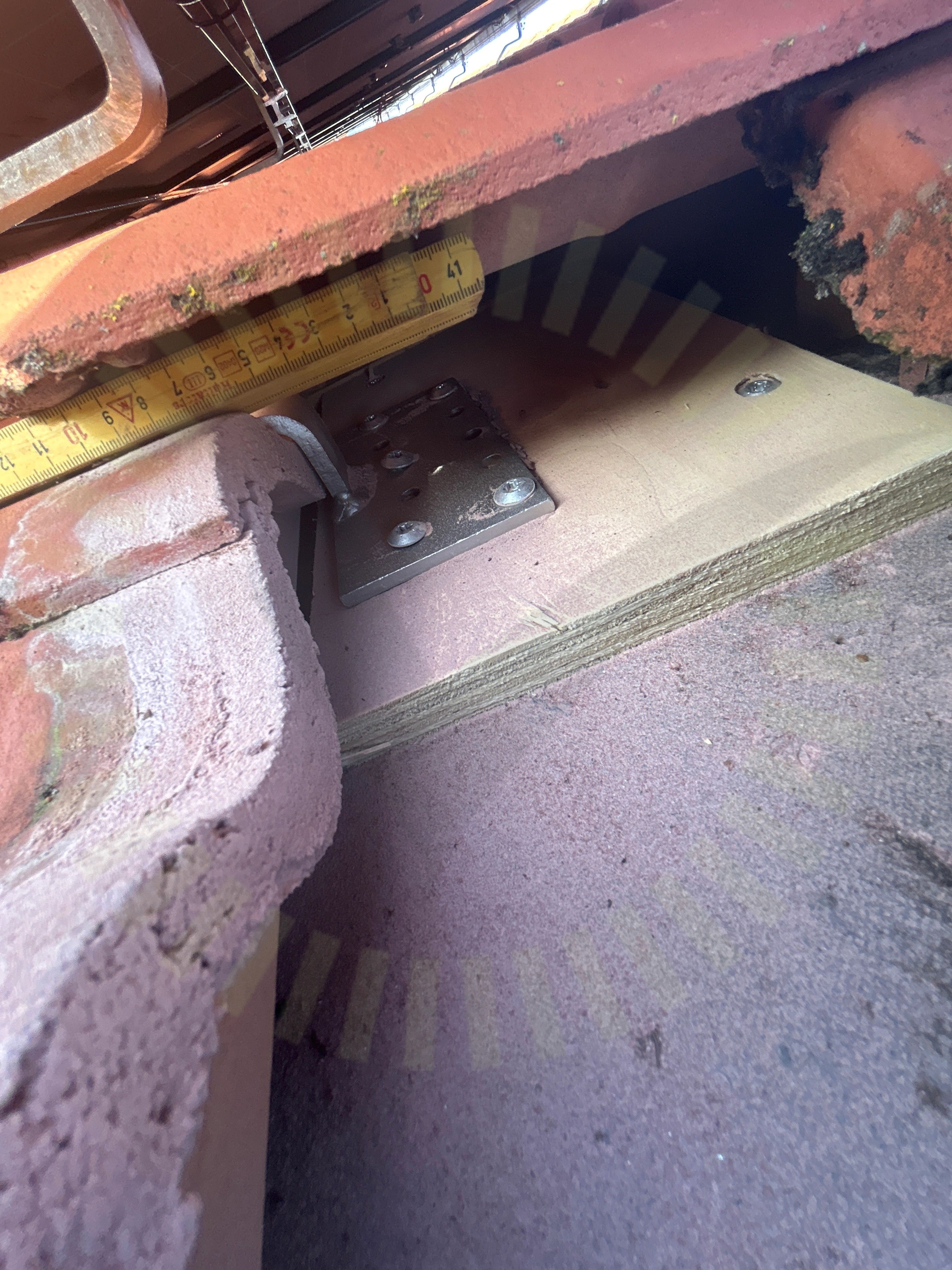

4.2 Råspontsinfästning
Inte godkänd
Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar. Samt att skruvhuvuden ligger ej korrekt mot basplattan.
4.3 Takkrokarnas CC
Inte godkänd
Avstånd mellan infästningar är längre i verkligheten än det maximala måttet i lastberäkningen.
Godkända kontrollpunkter
22/25
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
4/35

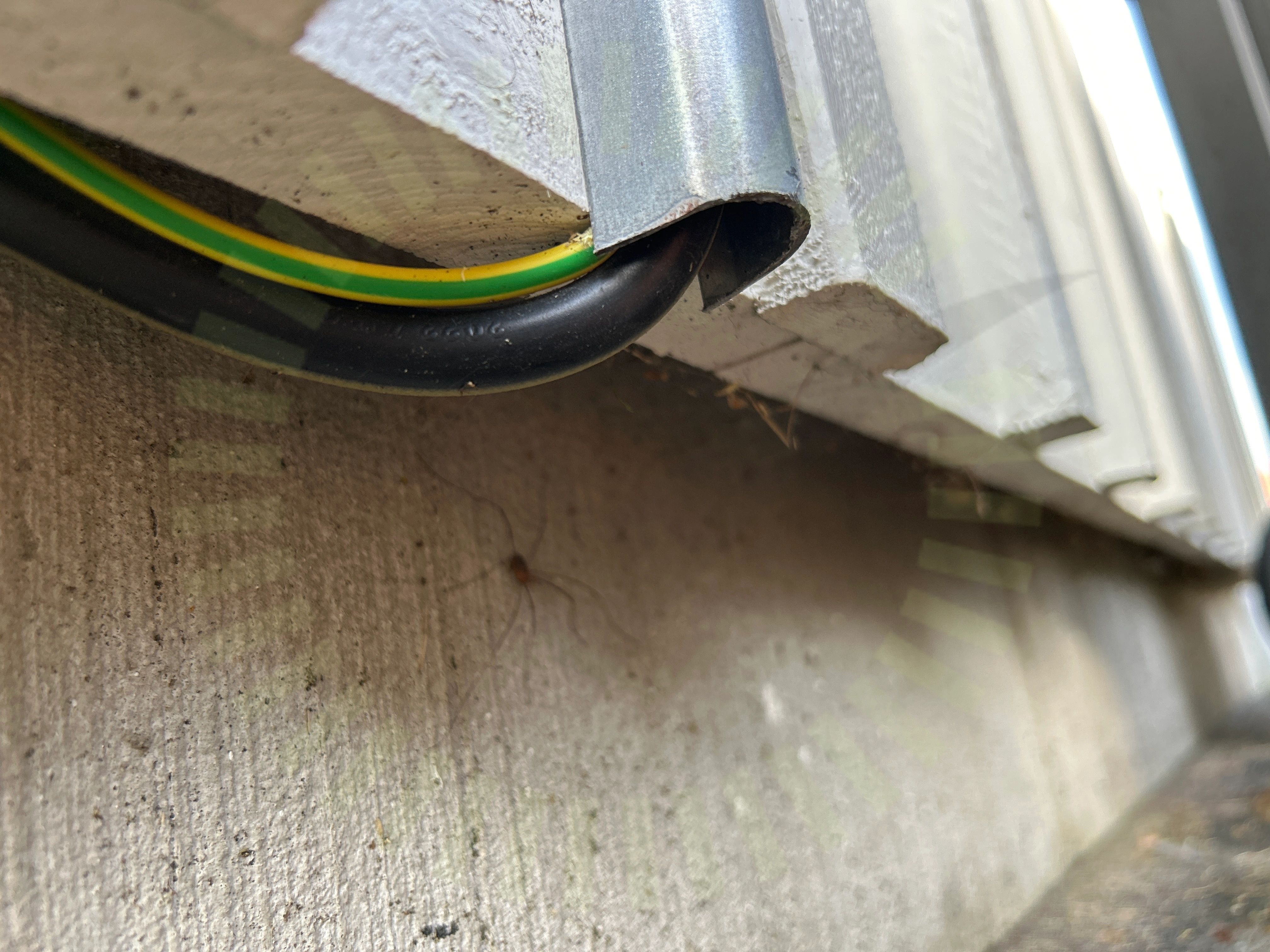

6.1 AC Kablage förläggning
Inte godkänd
AC kablage är inte lämpligt förlagt. Ligger mot vass kant.

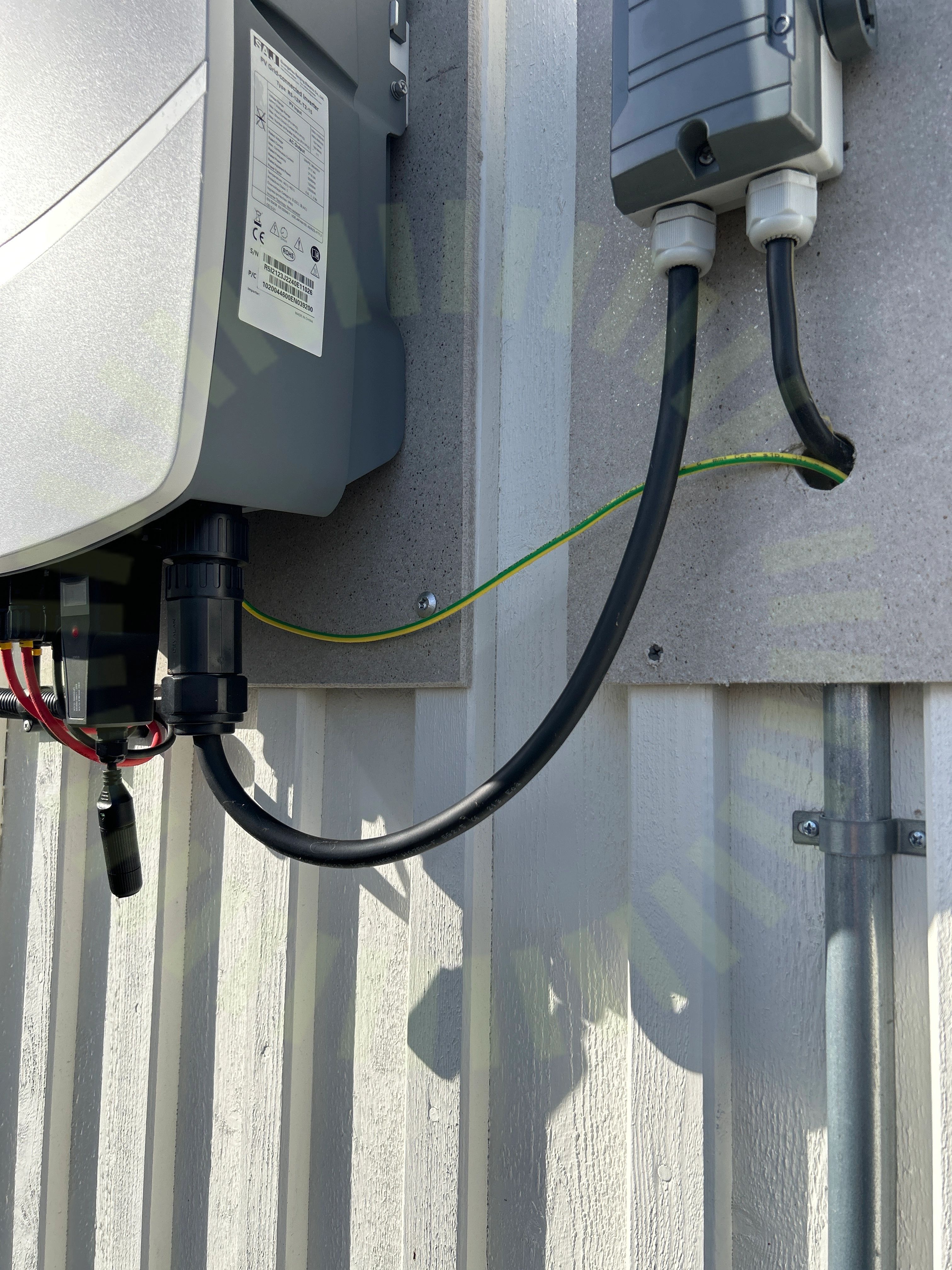

6.2 Jordkabel
Inte godkänd
Jordkabel saknar stöd till växelriktaren.

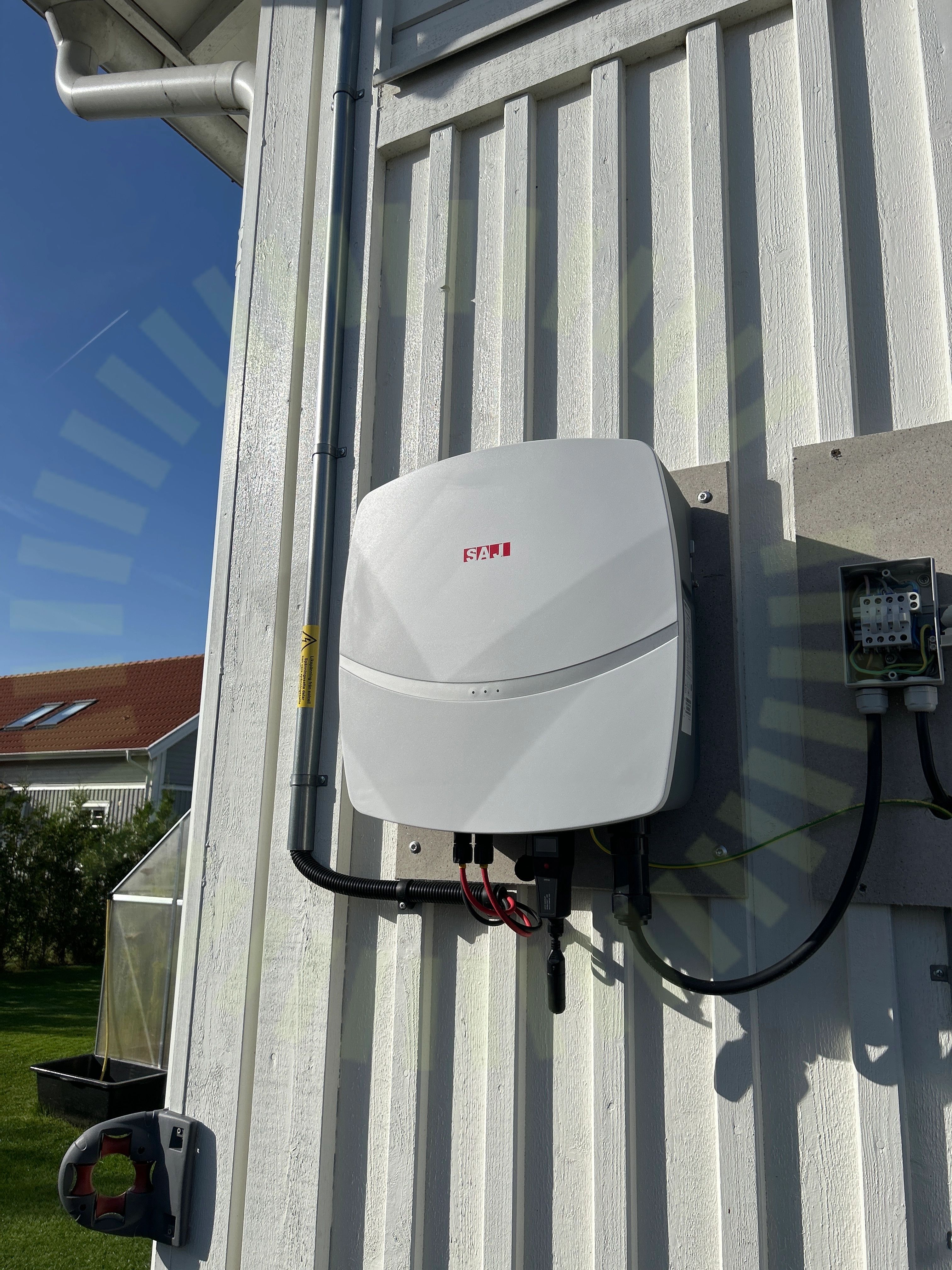

6.3 Väderskydd
Rekommendation
Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.

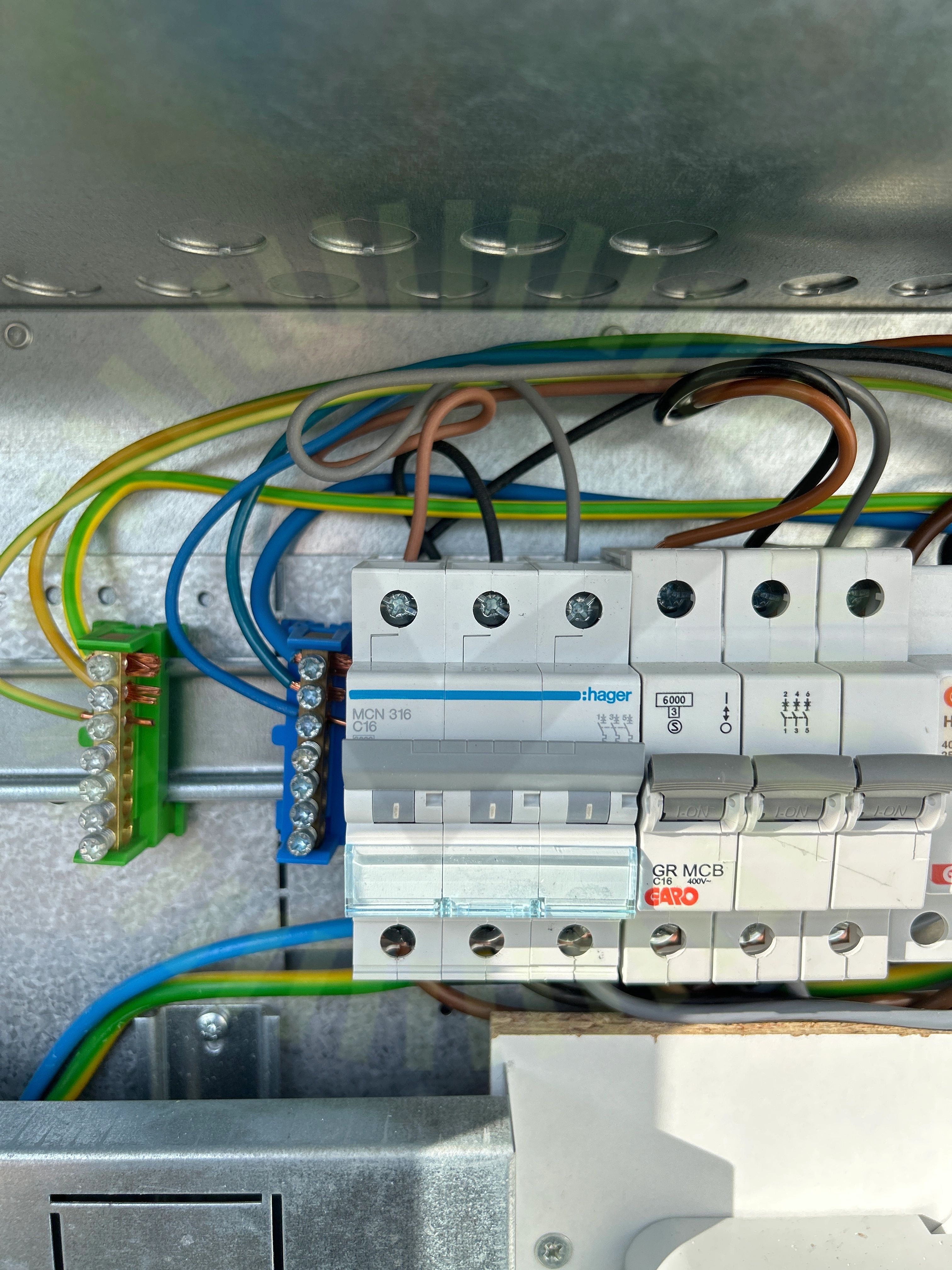

6.4 Säkringsdimension
Inte godkänd
Växelriktarens säkring ligger på gränsen för installerad effekt. Under vissa förhållanden kan effekten överstiga säkringen. Underlag för effektbegränsning saknas.
