1.1 Strängschema
Inte godkändSträngschema anger annan växelriktare än den monterade samt att det finns optimerare.
Besiktningsrapport
8.4
Installation genom
Sol i Väst
Datum
3 juli 2023
Ort
Göteborg, Västra Götalands län
85% godkända15% ej godkända
Om installationen
PanelerSine Energy: SN(400-410W)-108MF
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Panntak , ESDEC Lutande Panntak
Anmärkningar
5/27

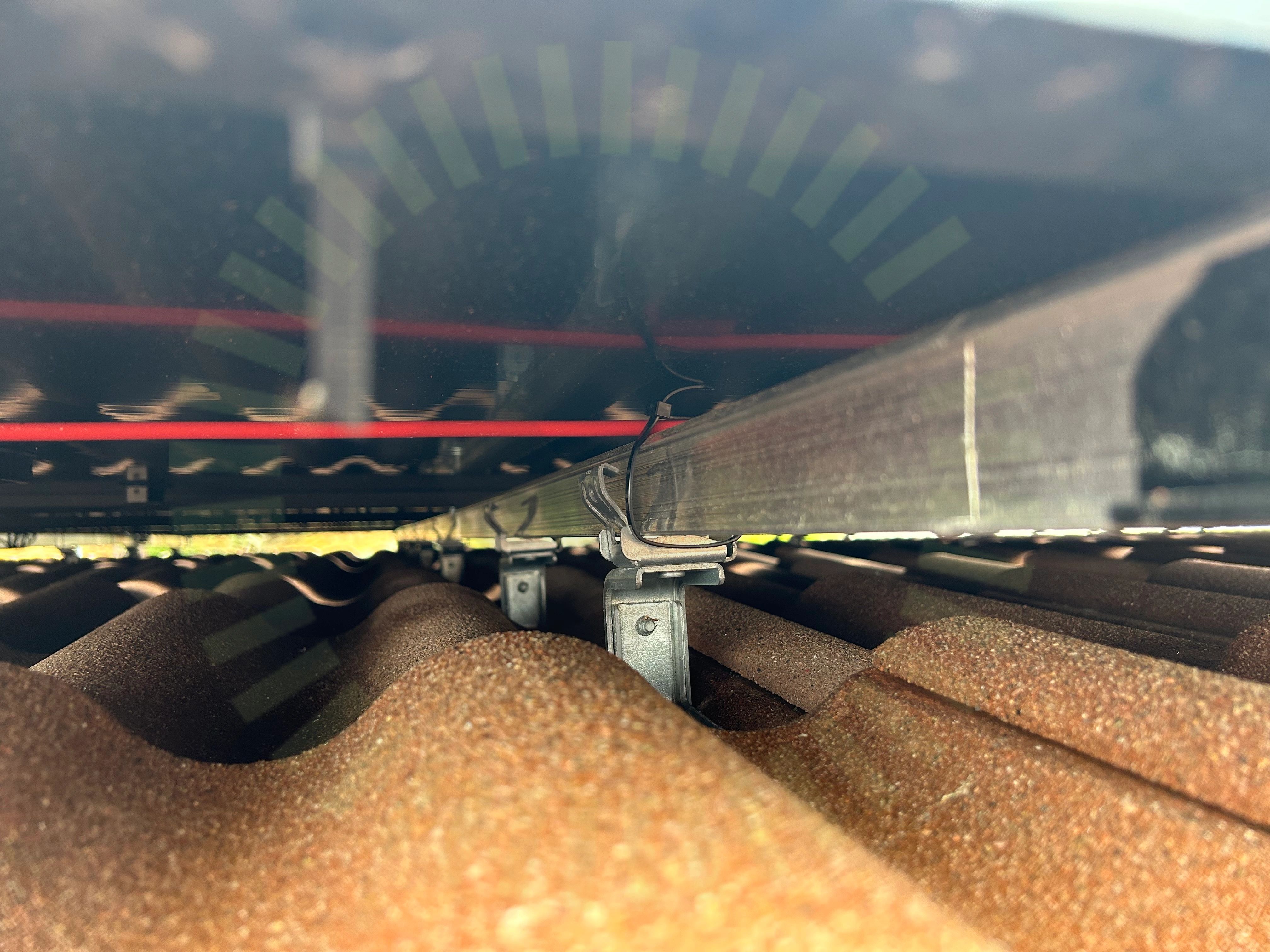

2.1 Förstärkningsskruv
Inte godkändFörstärkningsskruv för horisontella skenor saknas.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

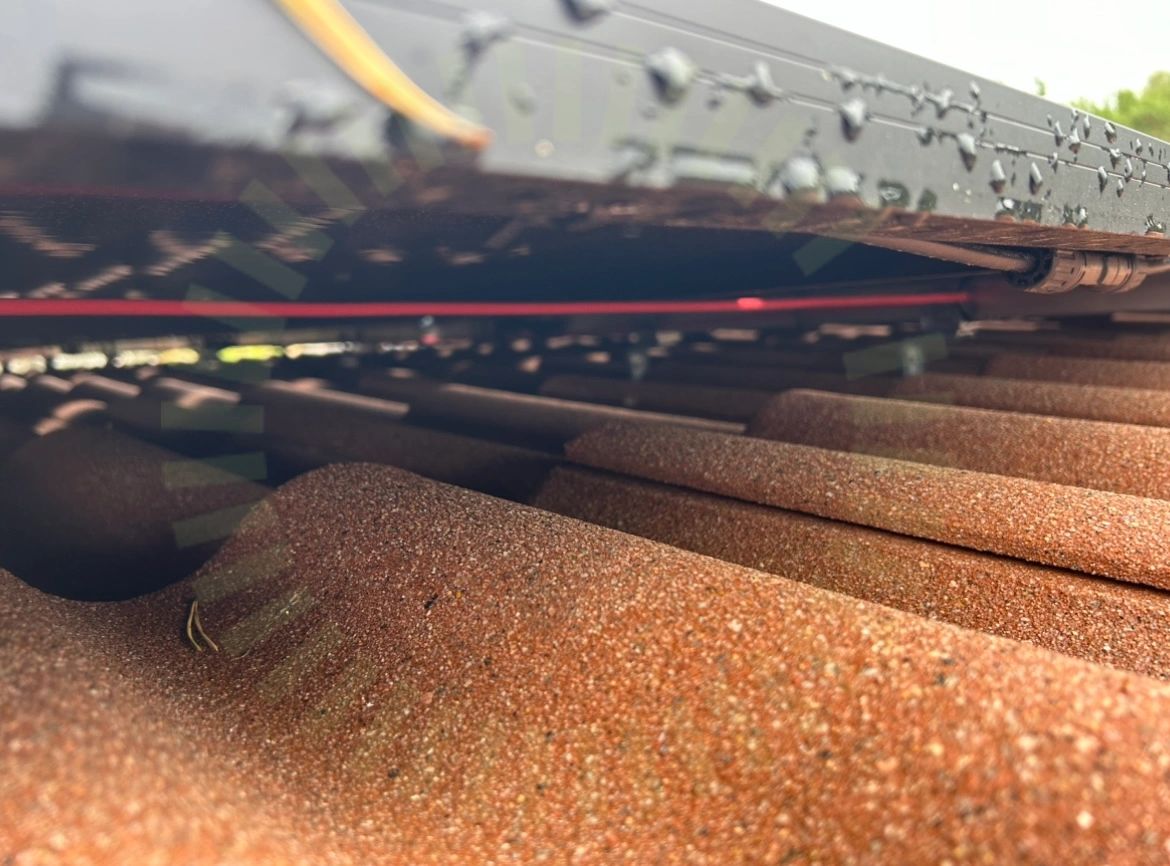

2.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kabel hänger.
2.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

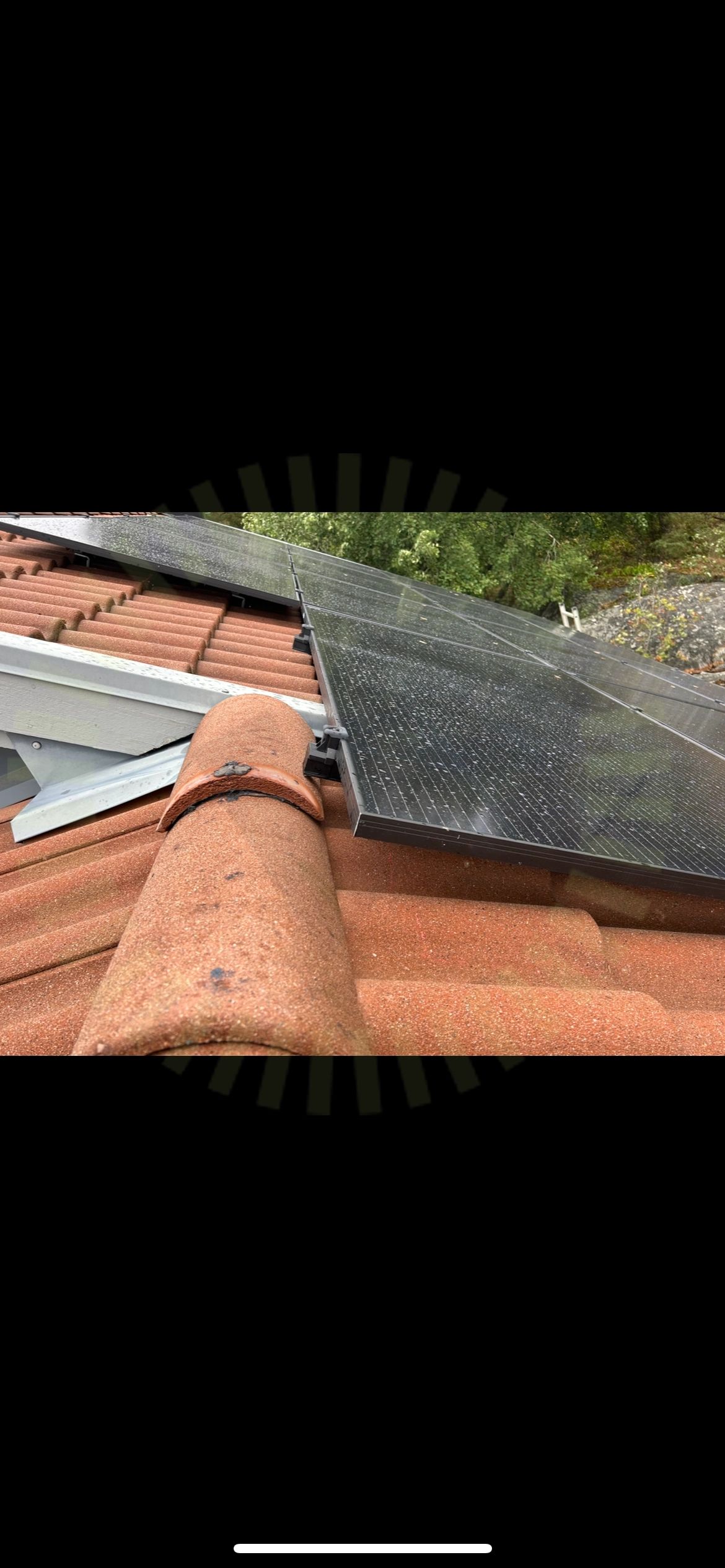

2.4 Säkerhetsavstånd
Inte godkändPaneler är monterade för nära takets kant.
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
2.5 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
22/27DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Panntak , Sine Energy: SN(400-410W)-108MF
Anmärkningar
7/183.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen.
3.2 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
3.3 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00, 712.526

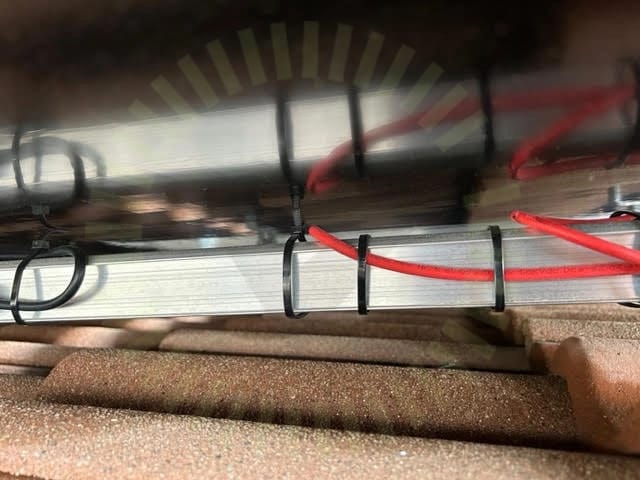

3.4 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Avklippta stripes med vassa sidan uppåt.

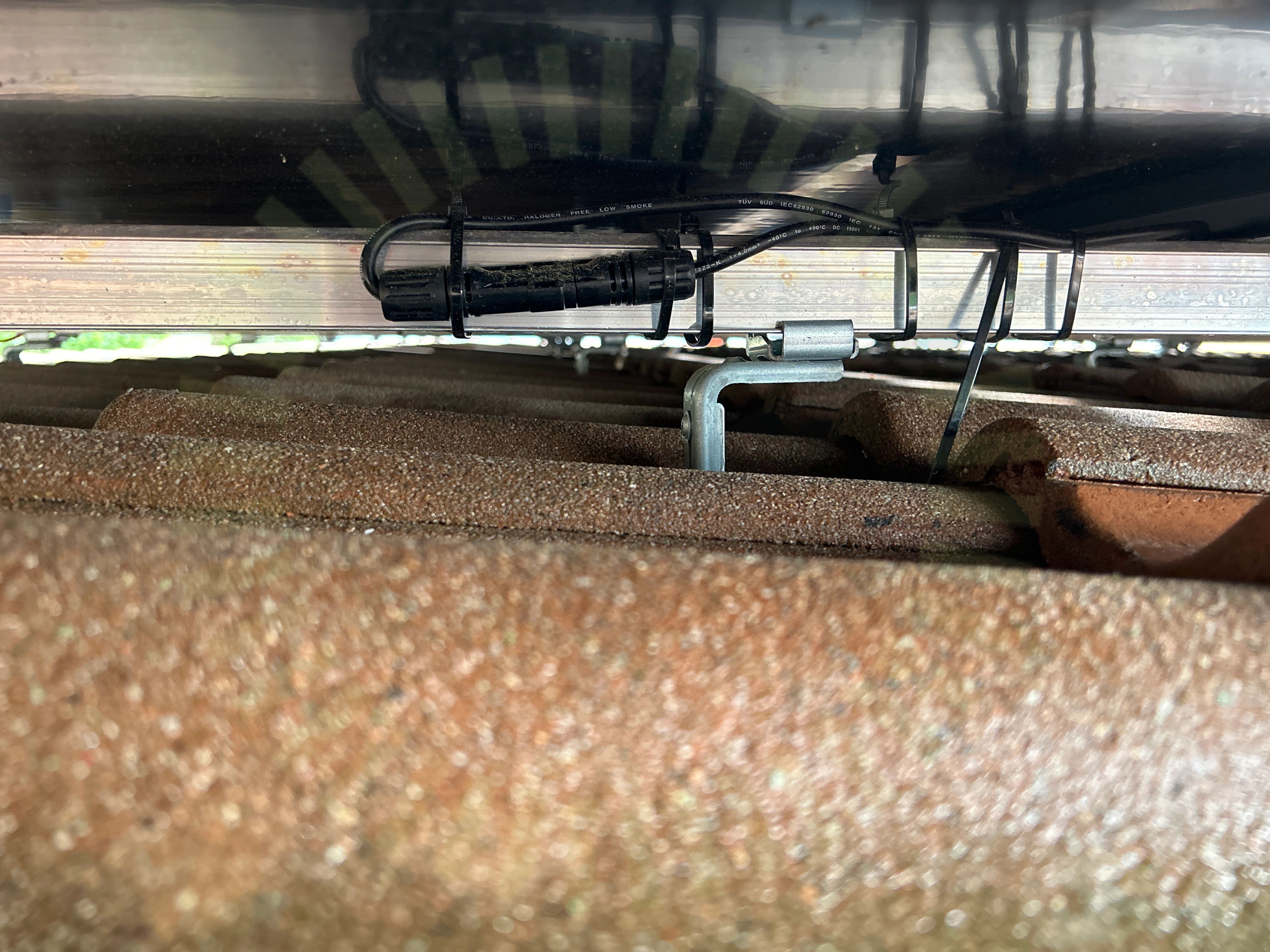

3.5 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.

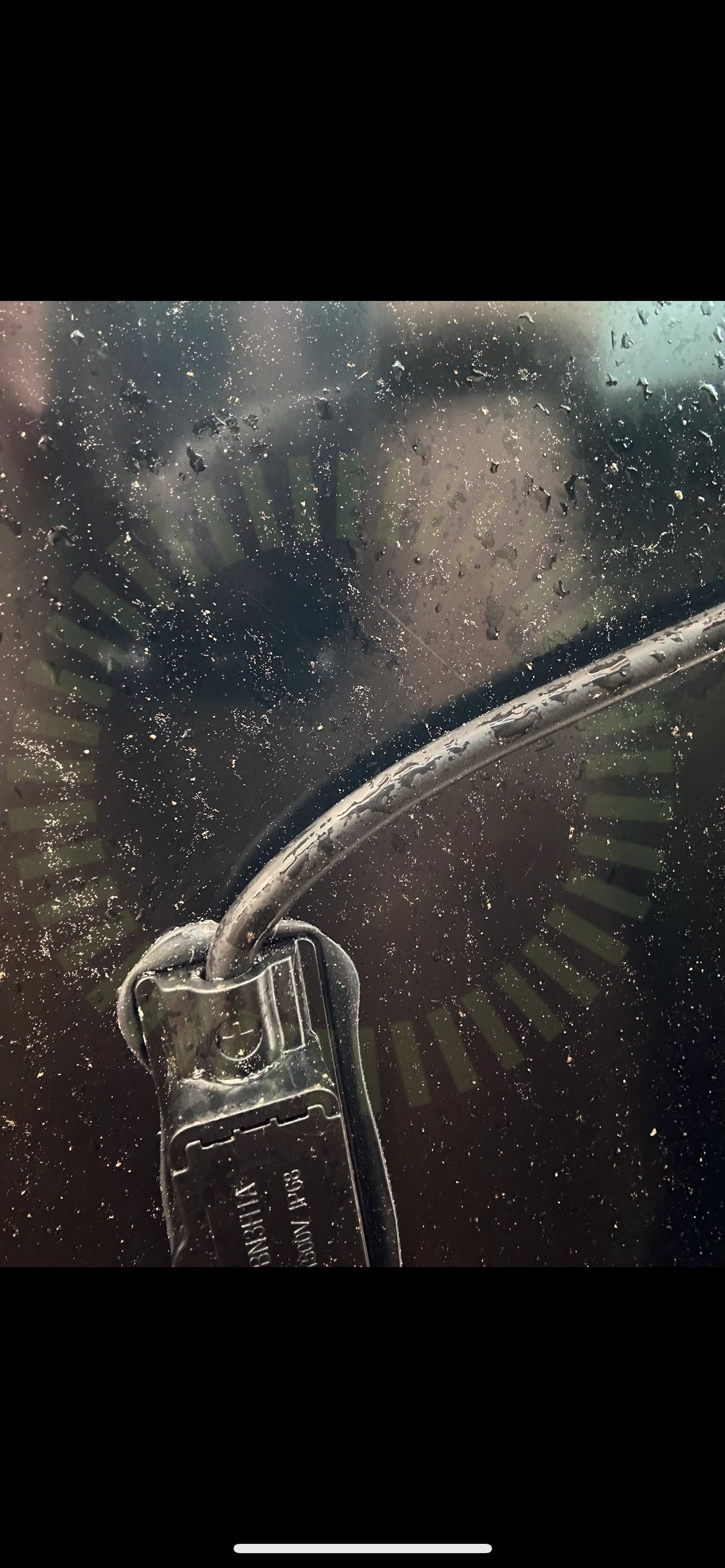

3.6 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan.
3.7 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag. Vissa kablar hänger.
SS 436 40 00, 712.526
Godkända kontrollpunkter
10/18Avstånd till havetAvstånd till ytaDräneringshålKlämmornas placeringKlämmornas överlappningLutningPanelramar separeradePunktbelastningSkuggningSpänningar i ram
Ej tillgängligt vid besiktning
1/18Strängförläggning
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/33

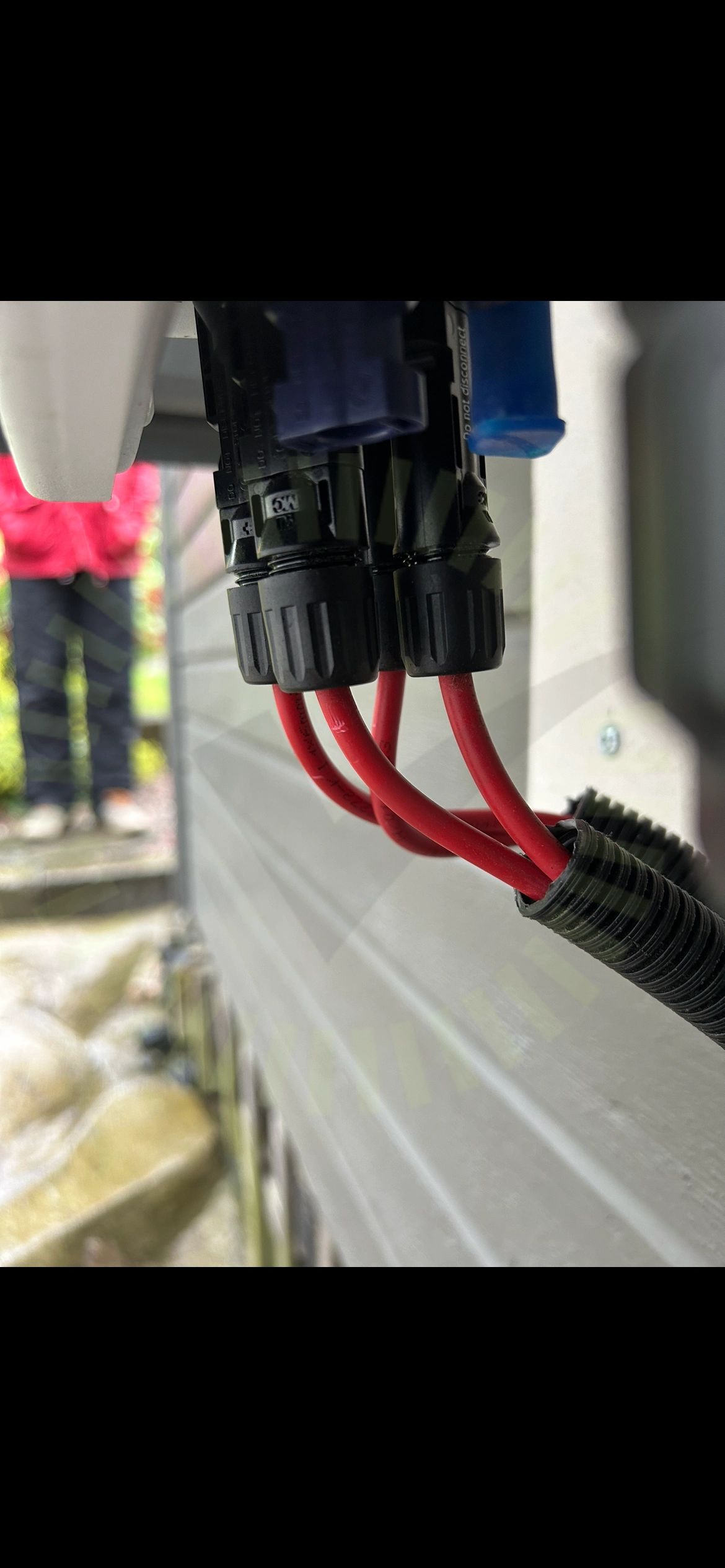

5.1 DC Kontakter stress
