Besiktningsrapport

9.6

Installation genom

SolenergiProjekt

Datum

13 oktober 2023

Ort

Djurhamn, Stockholms län

Mittklämmor

Skenornas överhäng

Skenornas infästning

97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemVan der Valk: ValkPitched - Standing seam

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSmartmätare: CHINT DTSU666

TillbehörUndercentral

Installerad av SolenergiProjekt som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DM(XXX)M10-66HBB/-V

Godkända kontrollpunkter

16/16

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Godkända kontrollpunkter

40/40

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Undercentral

Godkända kontrollpunkter

6/6

BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Van der Valk: ValkPitched - Standing seam

Anmärkningar

3/21

7.1 Mittklämmor

Inte godkänd

Mittklämmor är felaktigt monterade. Fyra klämmor Sitter löst

Installation manual – ValkPitched - Standing seam [Clamp] v1.0.2 sida 14

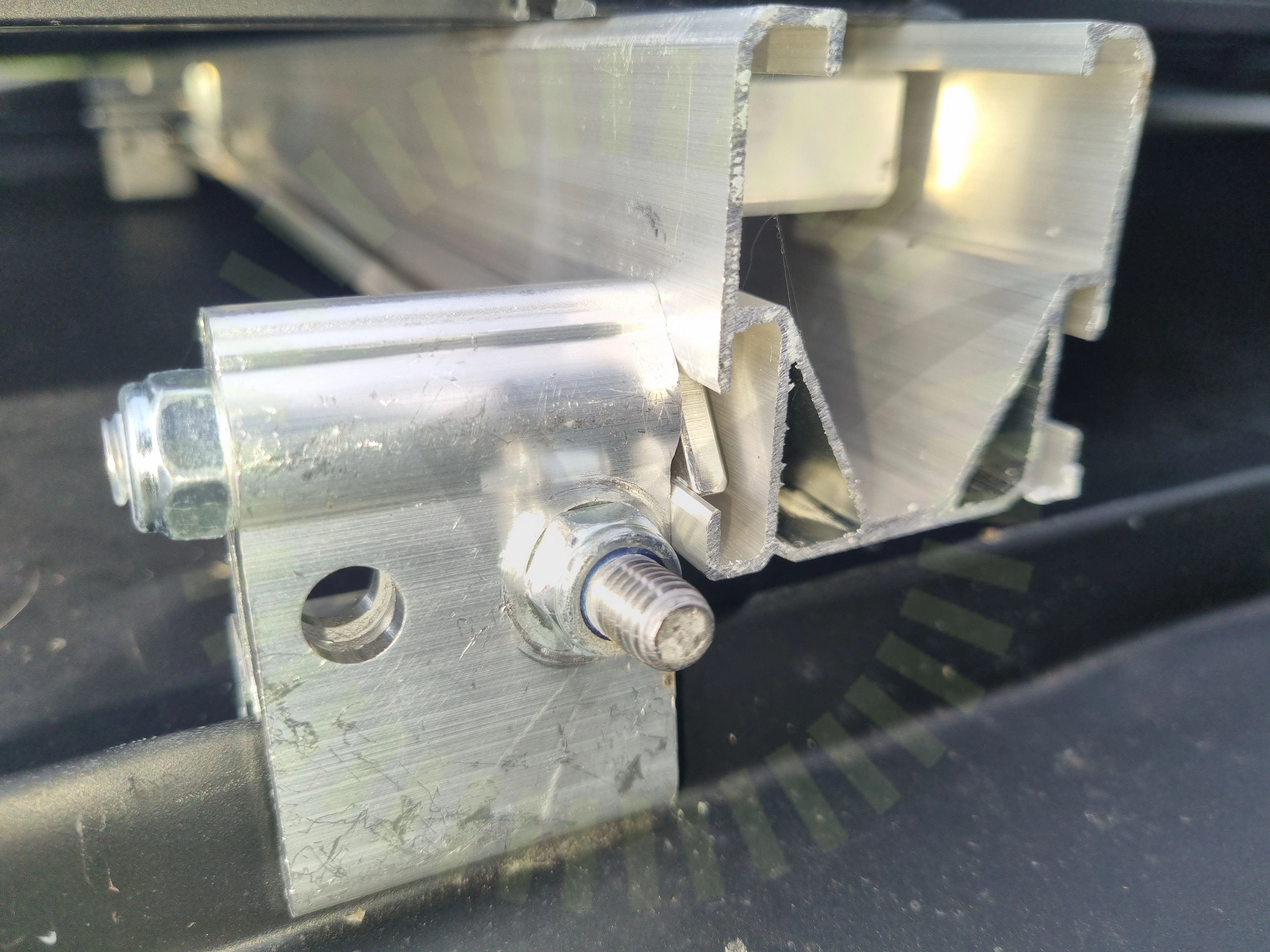

7.2 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - Standing seam [Clamp] v1.0.2 sida 9

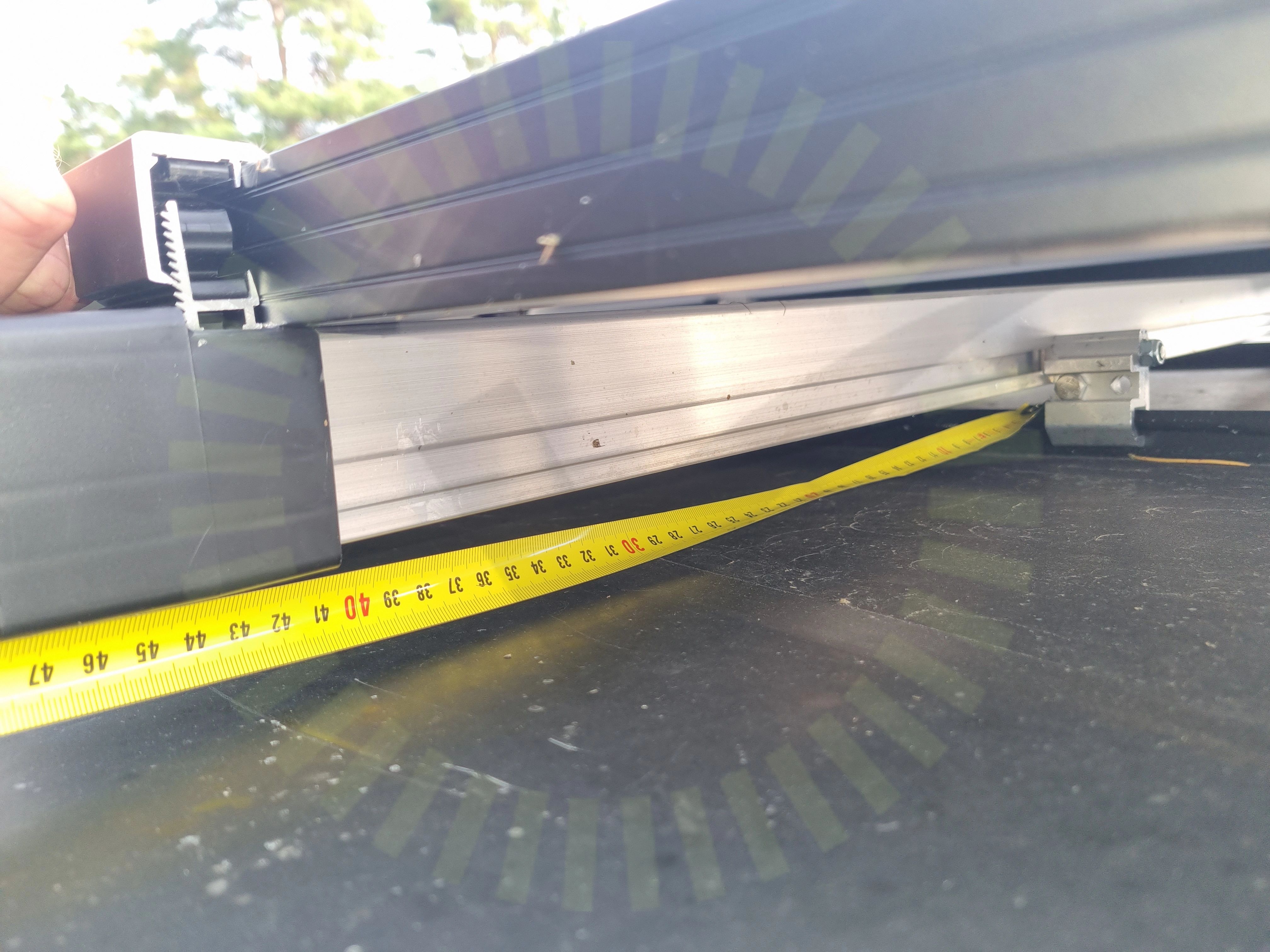

7.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok överstiger lastberäkningens anvisning om max 21 cm. Uppmätt överhäng ca 40 cm

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/21

DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramInfästningarnas CC måttKabeldragning mellan takytorKabeluppfästningKlämma över skarvPanelramens tjocklekPlaceringSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningTermisk brytpunkt skenorTyp av klämmaVäderbeständigt materialÄndklämmor
