Besiktningsrapport
9.5
Installation genom
Sun4Energy
Datum
16 april 2025
Ort
Bestorp, Östergötlands län
Fastsäkring av produkt
Avstånd närliggande objekt
Genomföringar
95% godkända
5% ej godkända
Om installationen
Växelriktare
GroWatt: MID (11-30)KTL3-XH
Batteri
Growatt: APX HV Battery System S2
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Tillbehör
CHINT: Growatt DTSU666
Tillbehör
Growatt: SYN 100-XH-30
Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/2
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
1/2
Avtal
Batteri
Anmärkningar
1/15
2.1 Fastsäkring av produkt
Inte godkänd
Powermodulen är inte fastsäkrad i väggen.
Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20
Godkända kontrollpunkter
14/15
Avstånd närliggande objekt
Batteri PE
DC anslutning batterimodul
DC anslutning växelriktare
Lutning
Sammansättning av komponenter
Signalkabel batterikomponenter
Signalkabel växelriktare
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
4/4
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/34

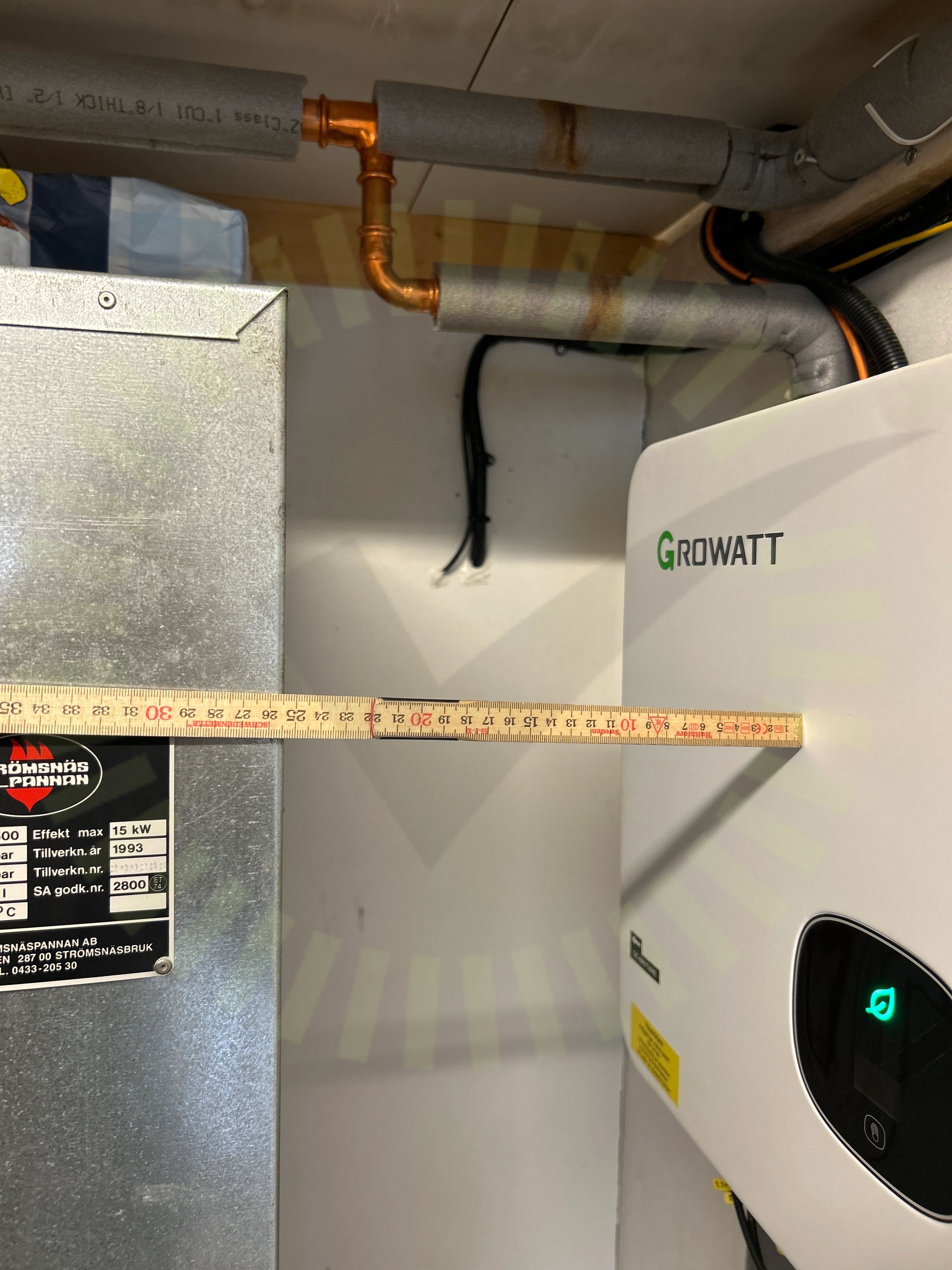

7.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära objekt som hindrar luftflödet.
Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12

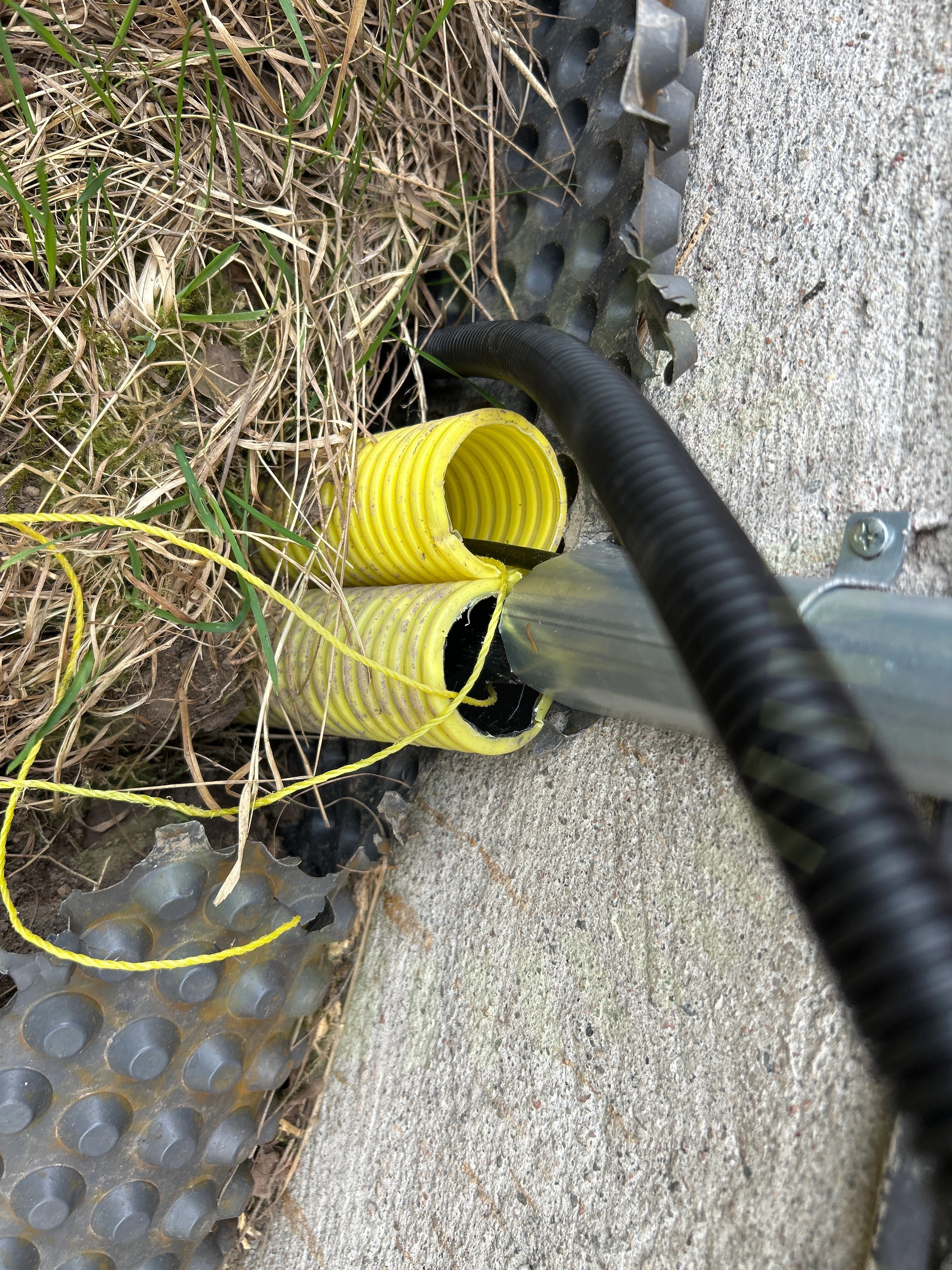

7.2 Genomföringar
Inte godkänd
Markrör ej tätat.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
28/34
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
4/34
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
