Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Raymond

Datum

28 augusti 2023

Ort

Onsala, Hallands län
Panelkablagets böjradie
Skenornas infästning
Skenornas infästning
88% godkända12% ej godkända

Om installationen

PanelerGruppSol: Sverigepanelen 455W
MontagesystemK2: Standing Seam Clamps: Single Rail
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSmartmätare: CHINT DTSU666
TillbehörUndercentral
Raymond

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, GruppSol: Sverigepanelen 455W

Anmärkningar

3/15

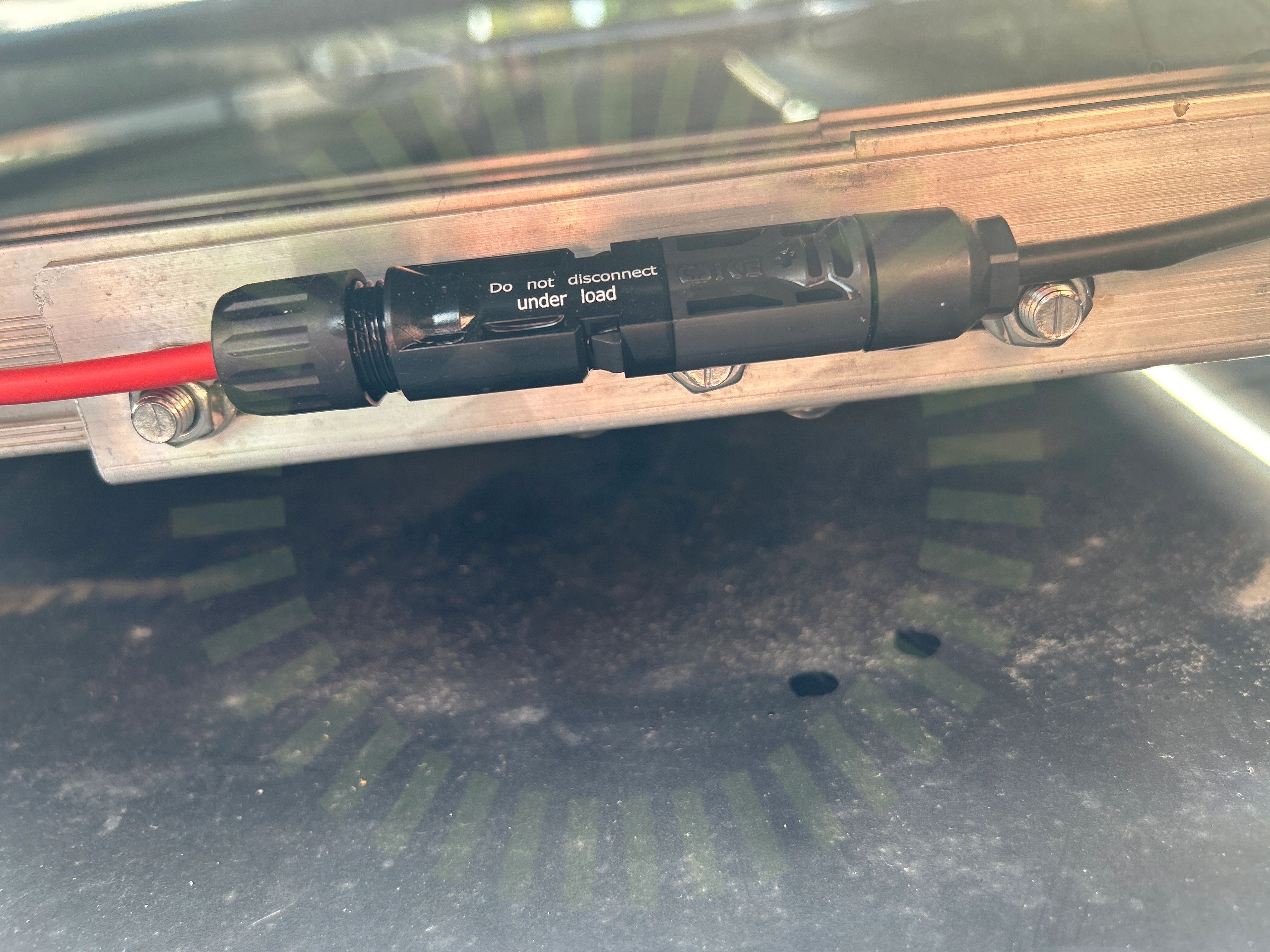

Förbindelse av kontakter

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare

SS 436 40 00, 712.526
Panelkablagets böjradie

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

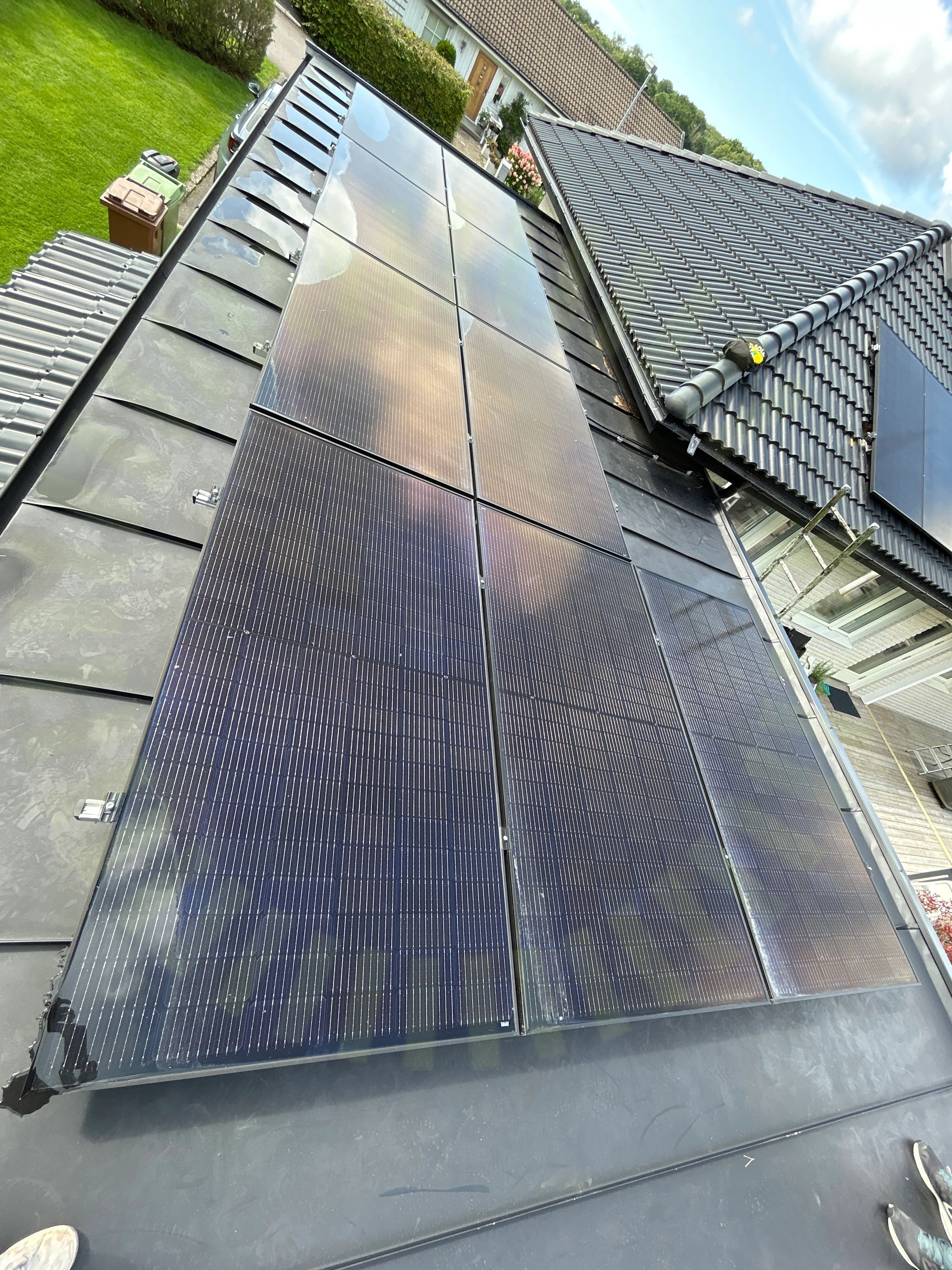

Skador på panel

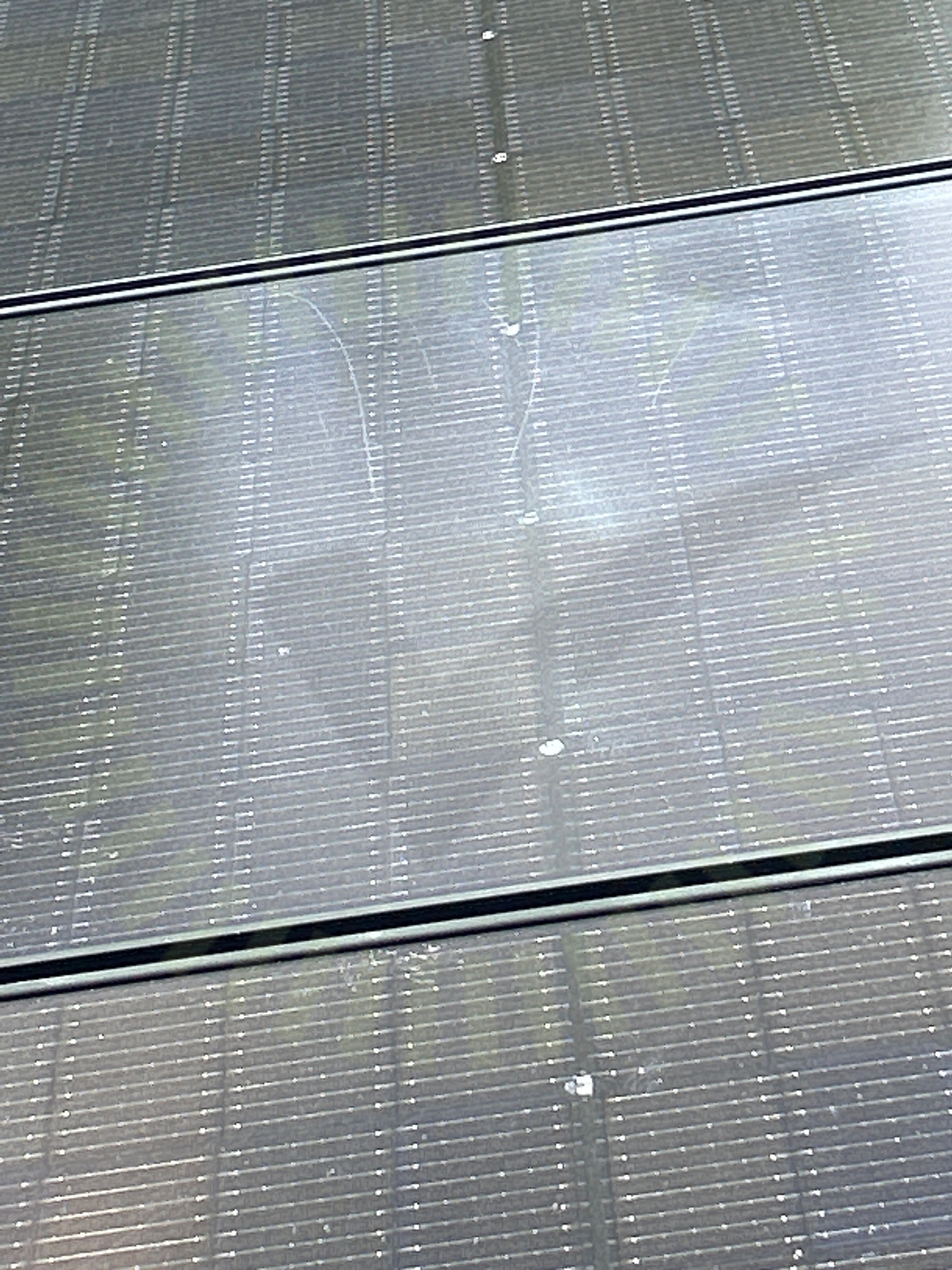

3.3 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Godkända kontrollpunkter

11/15
DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Tak 1, K2: Standing Seam Clamps: Single Rail

Anmärkningar

4/26
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

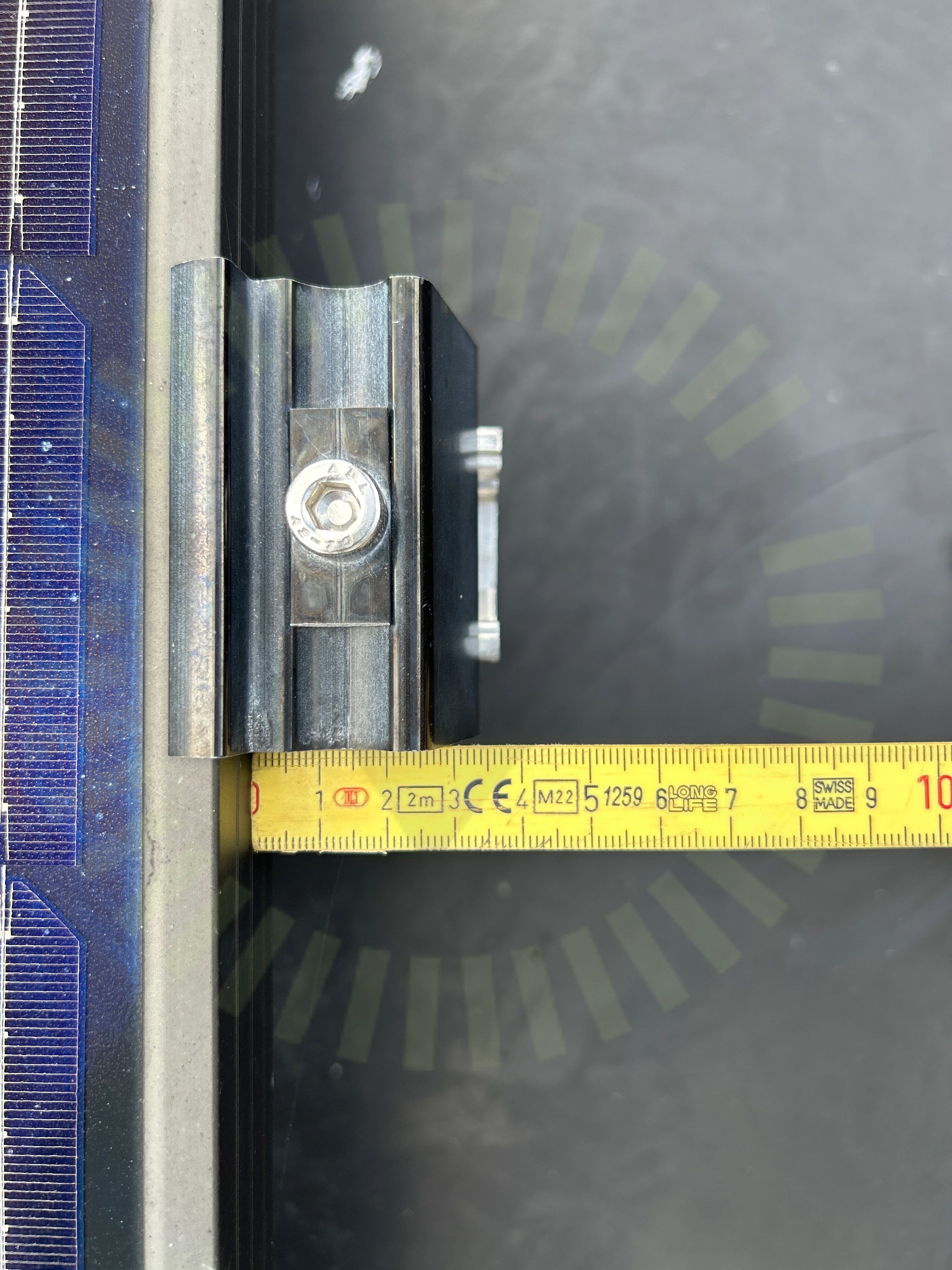

Skenans utstick för klämma

4.2 Skenans utstick för klämma

Inte godkänd

Uppmätt mått lägre än tillåtet.

Standing Seam Clamps Assembly EN V4 | 1222, sida 14
Skenornas infästning korslager

4.3 Skenornas infästning korslager

Inte godkänd

Korsskenor är inte korrekt monterade. Fästen pekar åt fel håll.

Standing Seam Clamps Assembly EN V4 | 1222, sida 15
Skenornas infästning

4.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Den sitter löst.

Standing Seam Clamps Assembly EN V4 | 1222, Sida 12

Godkända kontrollpunkter

22/26
Använd skruv för klämmaCC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans kontakt med takKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSkenskarvarSkenskarvar korslagerSnö- och VindlastberäkningVal av klämmaVäderbeständigt materialÄndklämmor

Tak 2, GruppSol: Sverigepanelen 455W

Anmärkningar

4/15

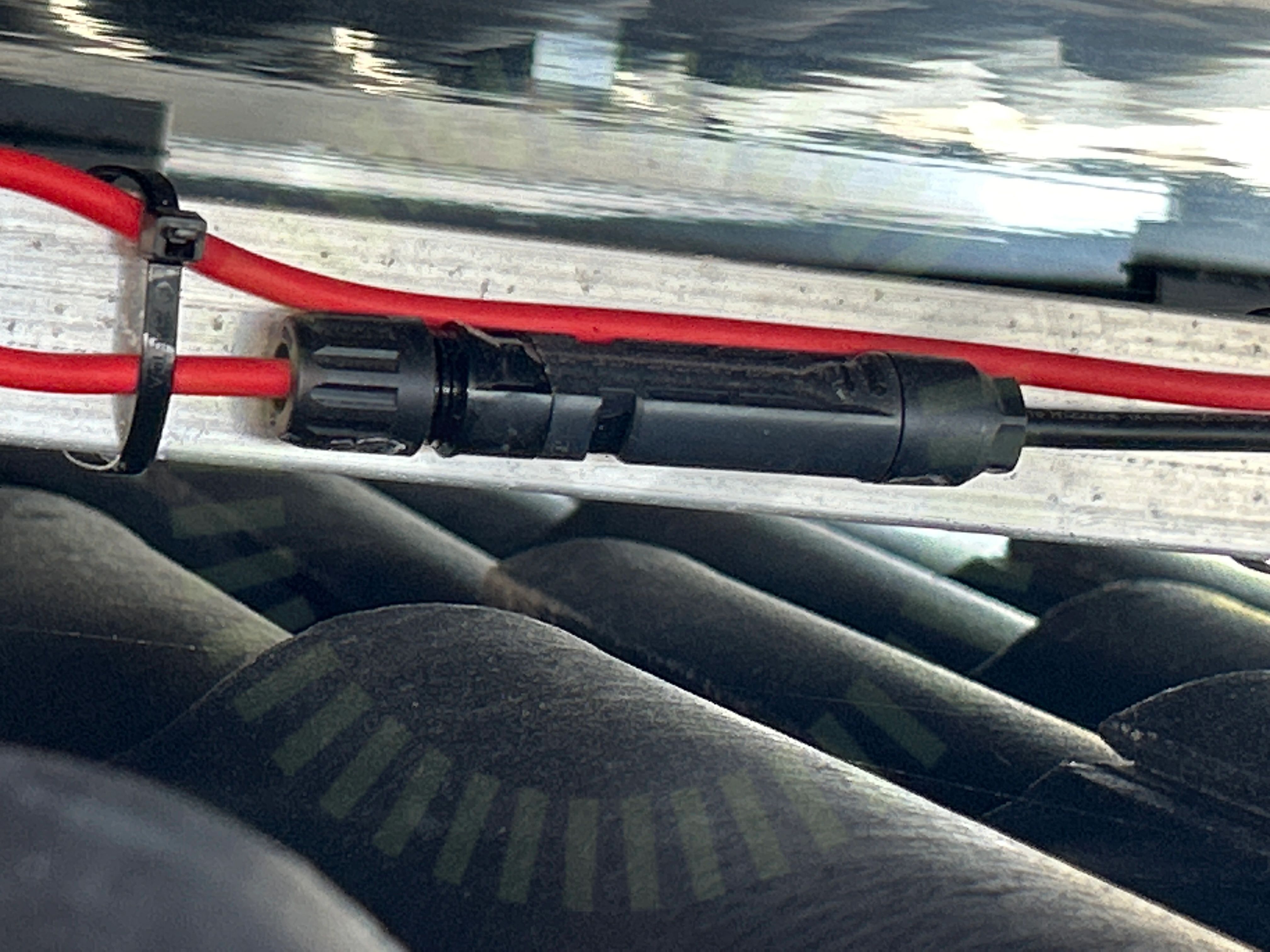

Förbindelse av kontakter

5.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare

SS 436 40 00, 712.526
Klämmornas placering

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Infästningsinstruktioner Sverigepanelen
Panelkablagets böjradie

5.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Skador på panel

5.4 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Godkända kontrollpunkter

10/15
DräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Tak 2, K2: SingleRail: CrossHook 3S

Anmärkningar

3/27
Kabeluppfästning

6.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Skenornas infästning

6.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i takkroken korrekt. Den sitter löst.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14
Takgenomföring

6.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

23/27
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27
Infästning utanför takstol

Undercentral

Godkända kontrollpunkter

9/9
BrytareBöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5
Informering av solceller

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Missvisande varselmärkning

8.2 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande. Finns inga optimerare.

Varning för likspänning

8.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Tillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/33
AC anslutning växelriktare

9.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

Godkända kontrollpunkter

32/33
AC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
