Besiktningsrapport

8.4

Installation genom

1KOMMA5°

Datum

23 oktober 2023

Ort

Vällingby, Stockholms län

Fästens placering

Stress på kontakter

Ändklämmor skena

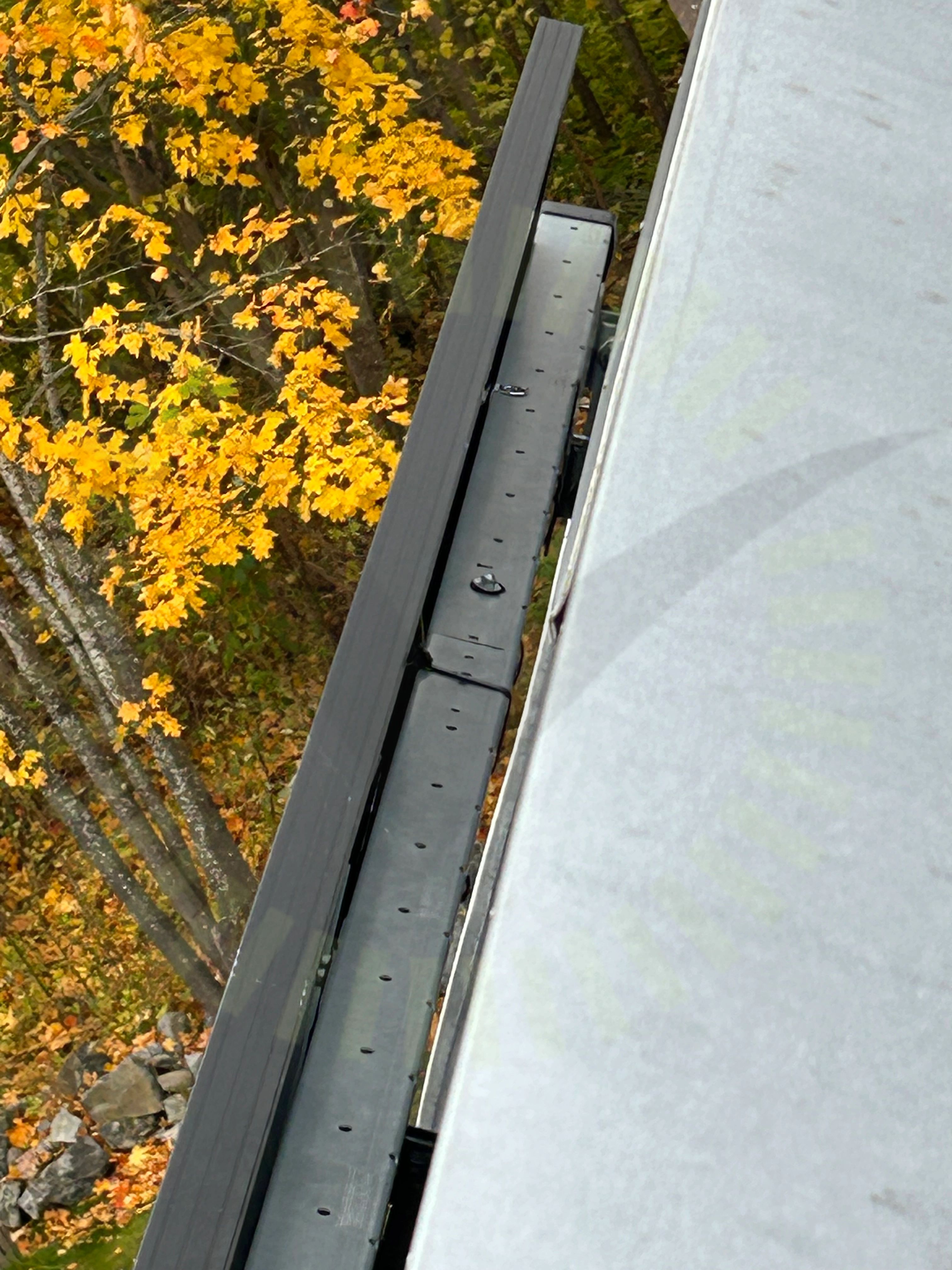

+ 3

91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

OptimerareSolarEdge: S-Serie

MontagesystemWeland Stål: Falsfäste

VäxelriktareSolarEdge: SE3K-10K

TillbehörSäkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

2/16

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

3.2 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

4/4

Fastsäkring av produktKompatibilitetKontakterPlacering

Tak 1, Weland Stål: Falsfäste

Anmärkningar

6/19

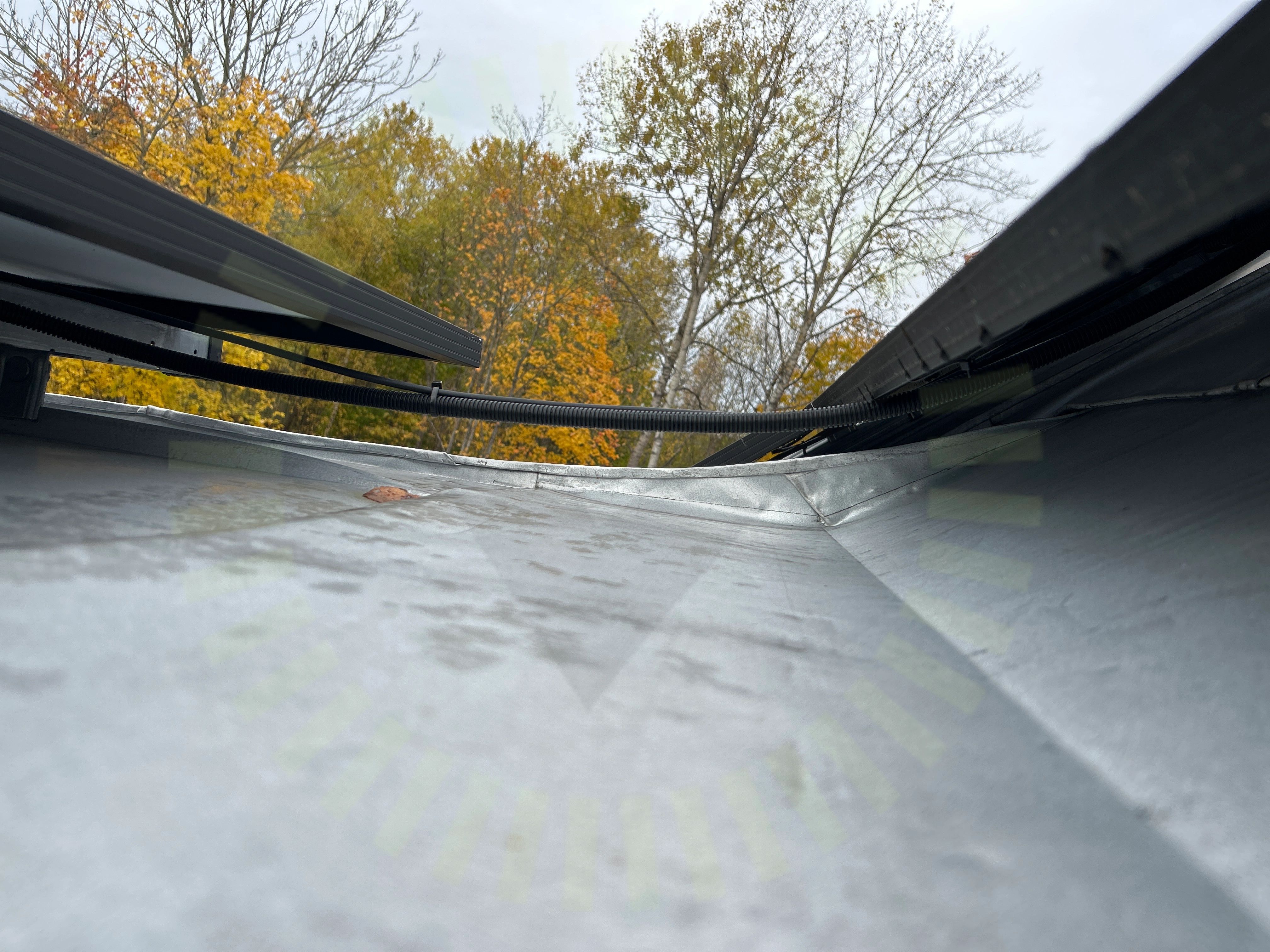

5.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst.

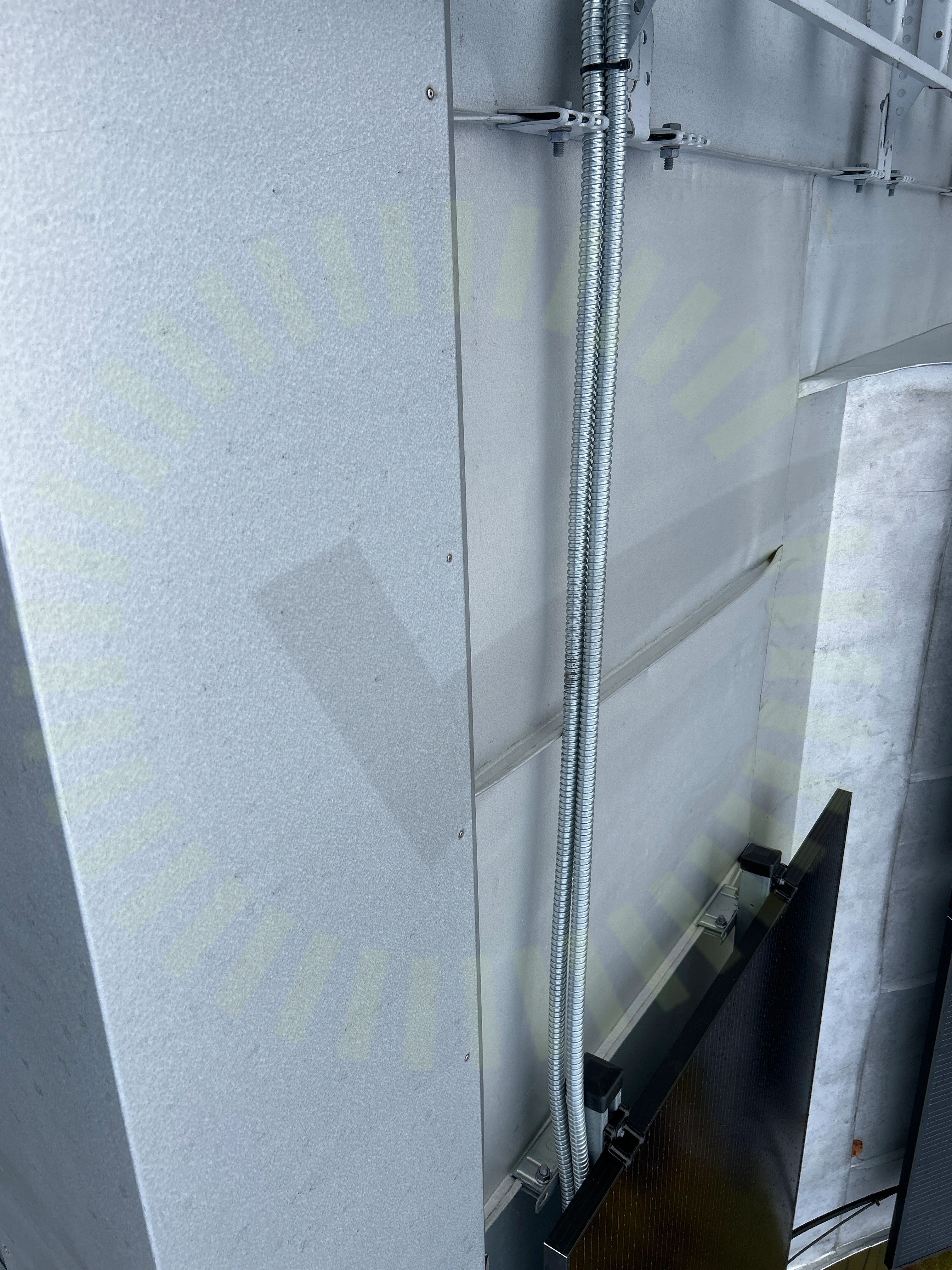

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

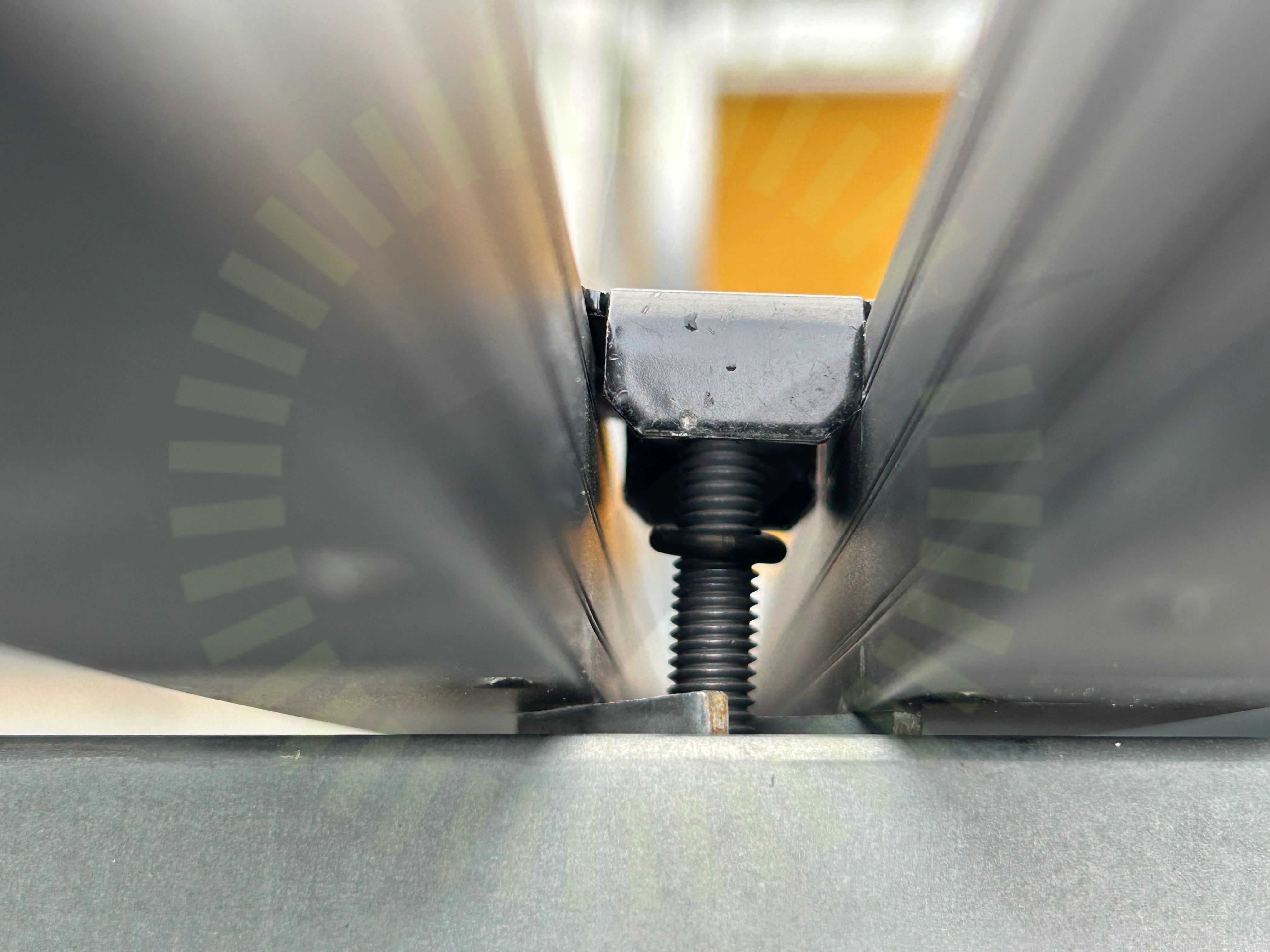

5.3 Föremål mellan skena och panelram

Inte godkänd

Panelram ligger ovanpå klämmans bottendel.

5.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruv saknas.

MA5101 Sid 1 (1) | Version 4 - 221219

5.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning för panelerna på takkupan saknas vid besiktning.

Tillverkarens montageanvisningar

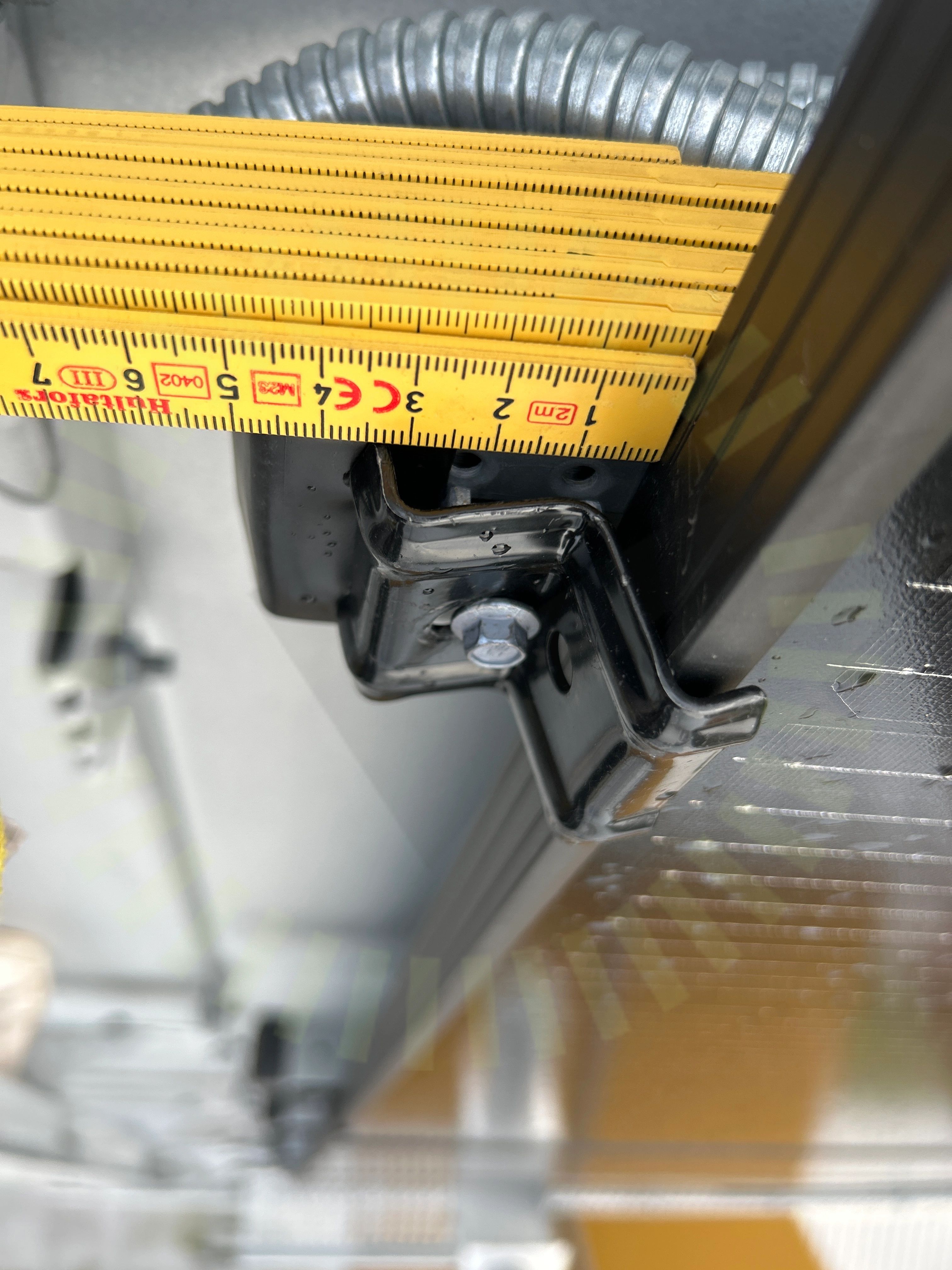

5.6 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

13/19

Falsfästenas CCFalsinfästningFrämmande materialKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraUnderbyggnadVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

32/32

AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter
