Besiktningsrapport

8.3

Installation genom

Sesol

Datum

21 februari 2023

Ort

Mölnlycke, Västra Götalands län

Ändklämmor skena

Skenskarvar

Kabeluppfästning

+ 6

85% godkända15% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörElmaterial: Kapsling

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/1

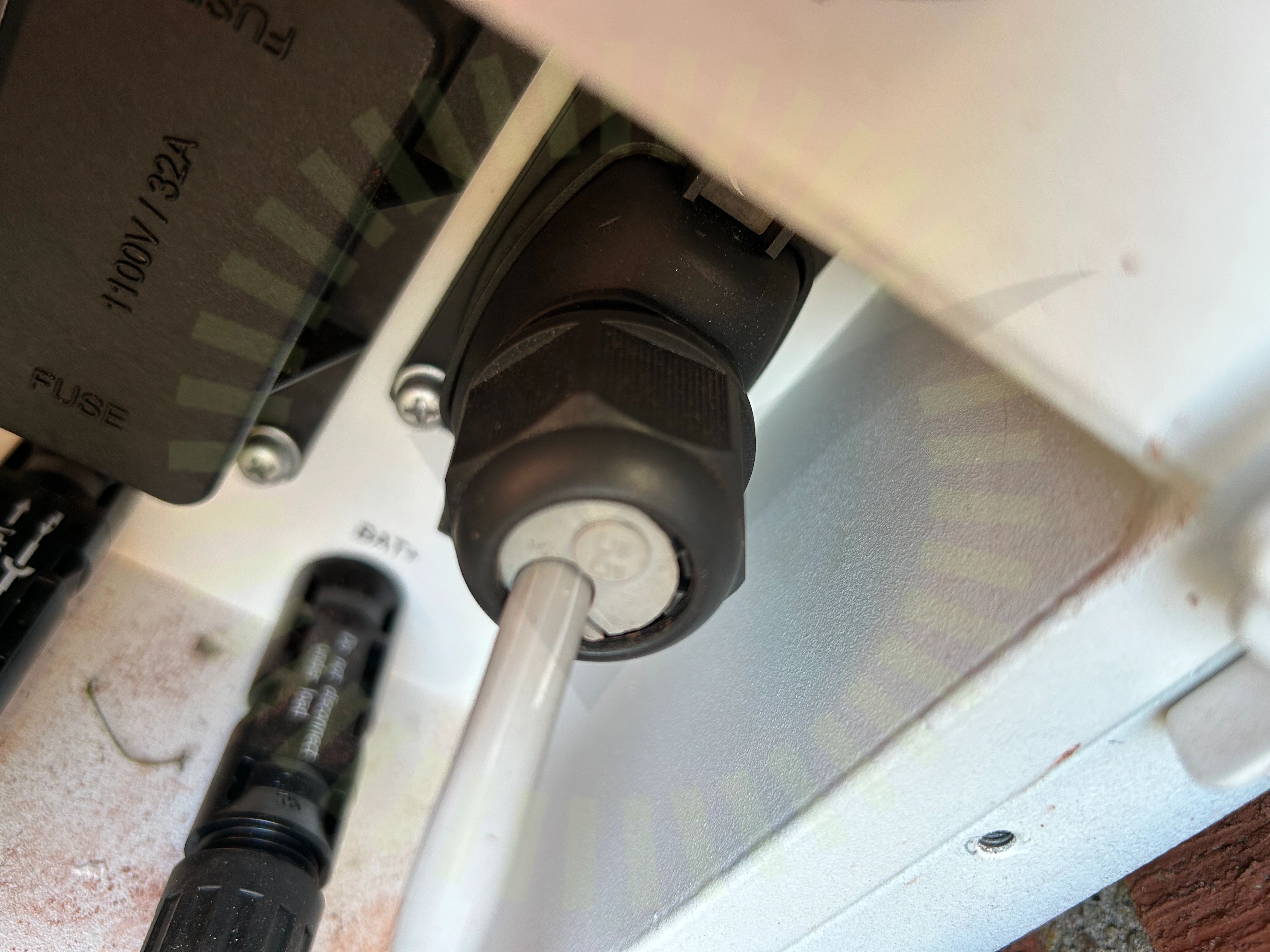

1.1 Förskruvning

Inte godkänd

Förskruvning ej åtskruvad eller trasig

Elmaterial: Kapsling

Anmärkningar

2/9

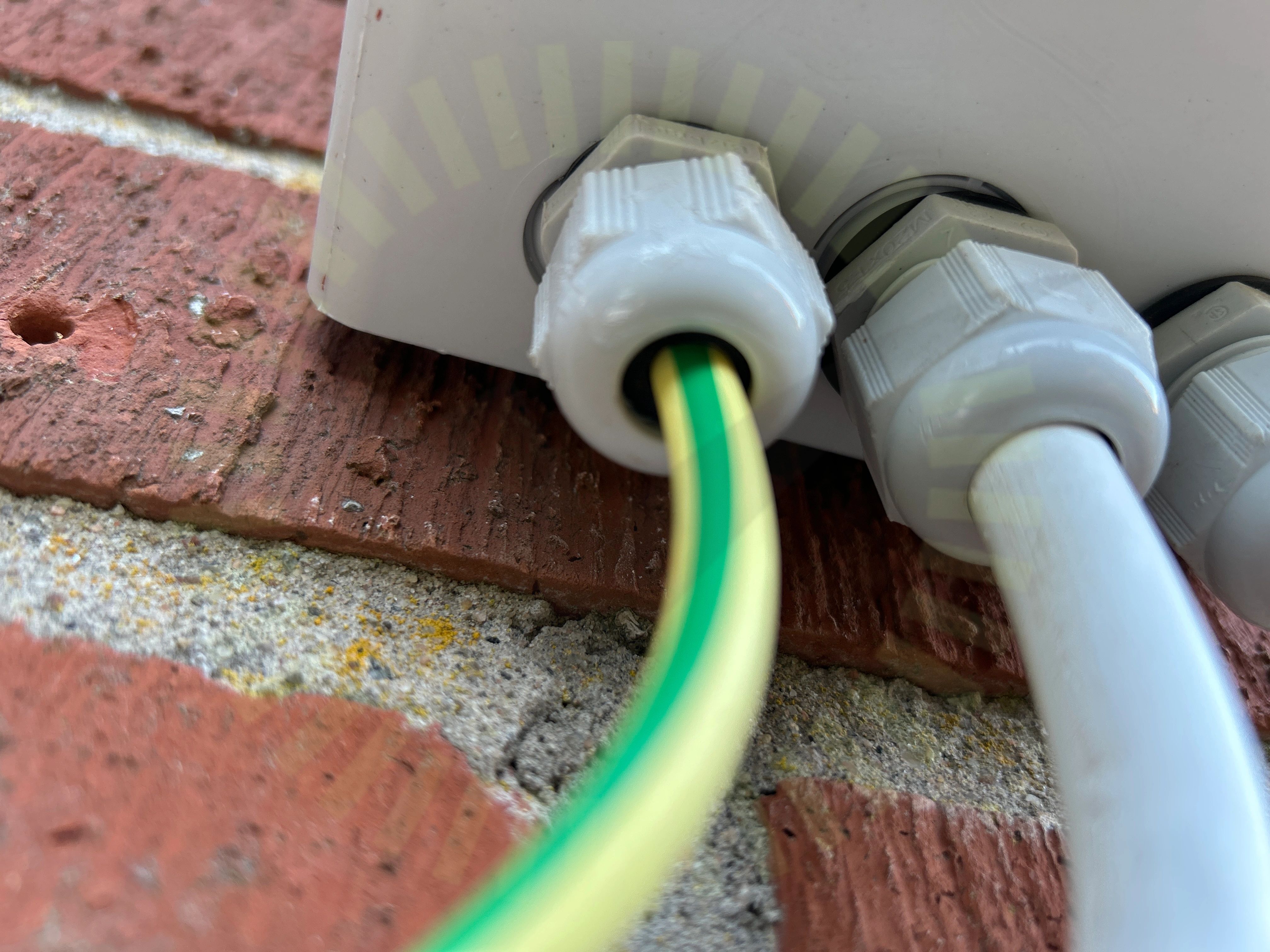

2.1 Förskruvningar

Inte godkänd

Förskruvning lös eller för stor

SS 436 40 00 (134)

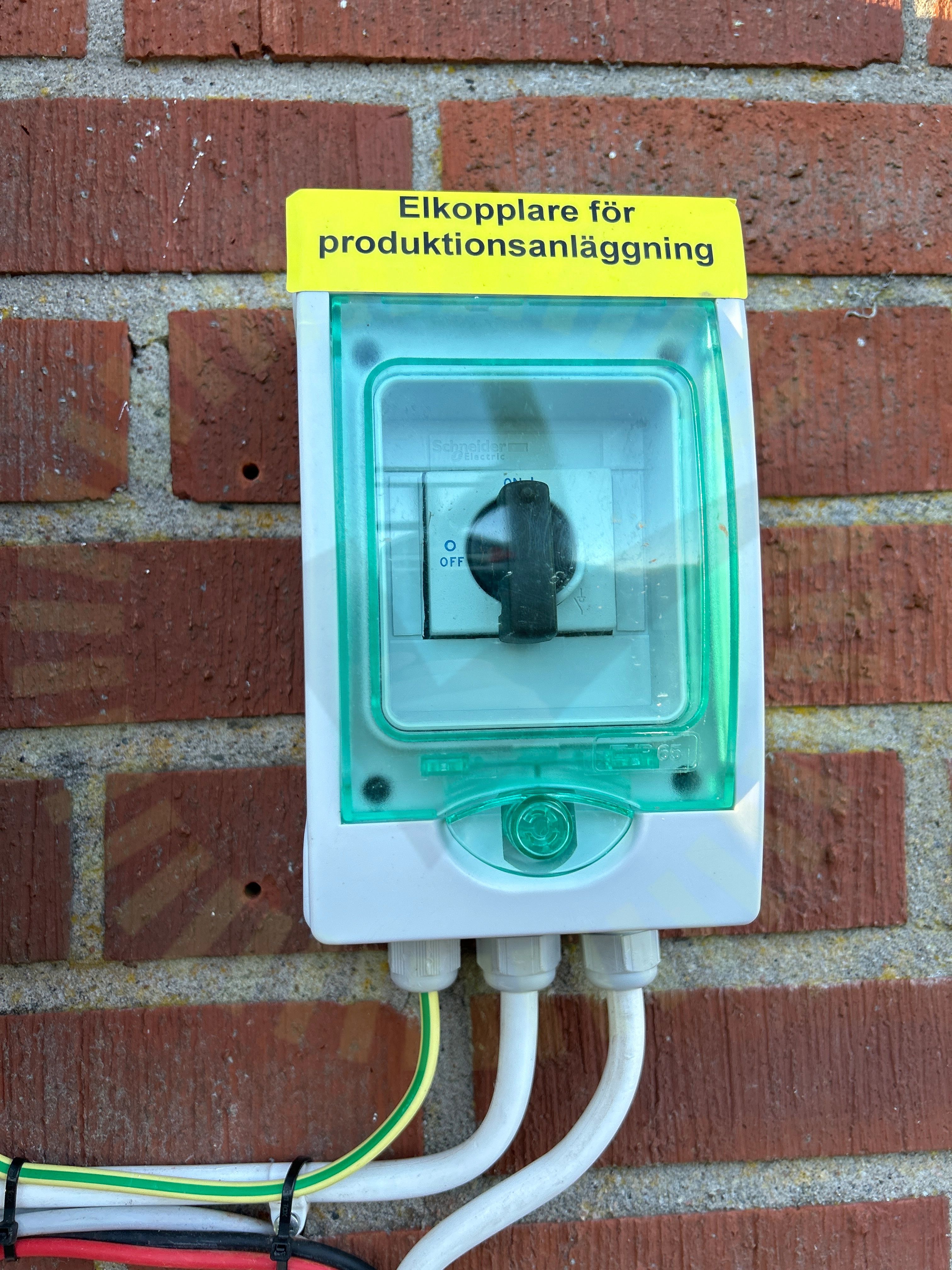

2.2 Infästning

Inte godkänd

Kapsling sitter dåligt fast

SS 436 40 00 (132.5)

Godkända kontrollpunkter

7/9

BrytareBöjradieInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/14

3.1 Batteri PE

Inte godkänd

Batteriet är ej jordat

Godkända kontrollpunkter

13/14

AvståndAvstånd till växelriktareFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

3/33

4.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.2 Kontakter

Inte godkänd

Kontakter är bottnade

Huawei User Manual Issue 04 (2021-08-10), Sida 42

4.3 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

30/33

AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInternetKabelLedare fastspändaMärkningPE ChassiSkadorSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkel

Kapsling

Anmärkningar

1/1

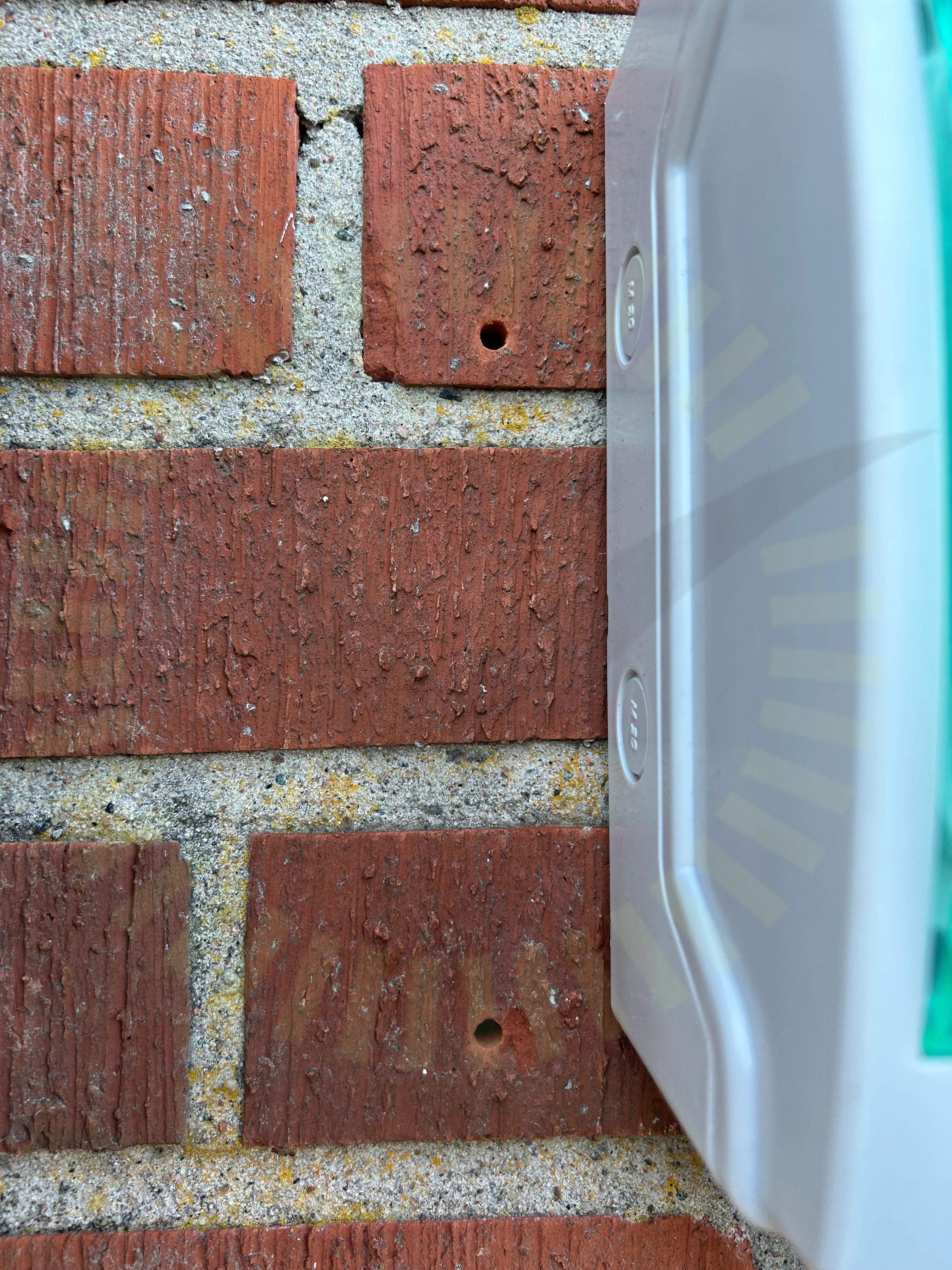

5.1 Borrhål

Rekommendation

Borrhål är gjorda utan att tätas (kan bli frostsprängningar om fukt och vatten kommer in)

Longi: LR5-54HPB

Godkända kontrollpunkter

14/15

Avstånd till takDräneringshålFöremål mot bakstyckeKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/15

Kontakter

Weland Stål: Råspont

Anmärkningar

6/21

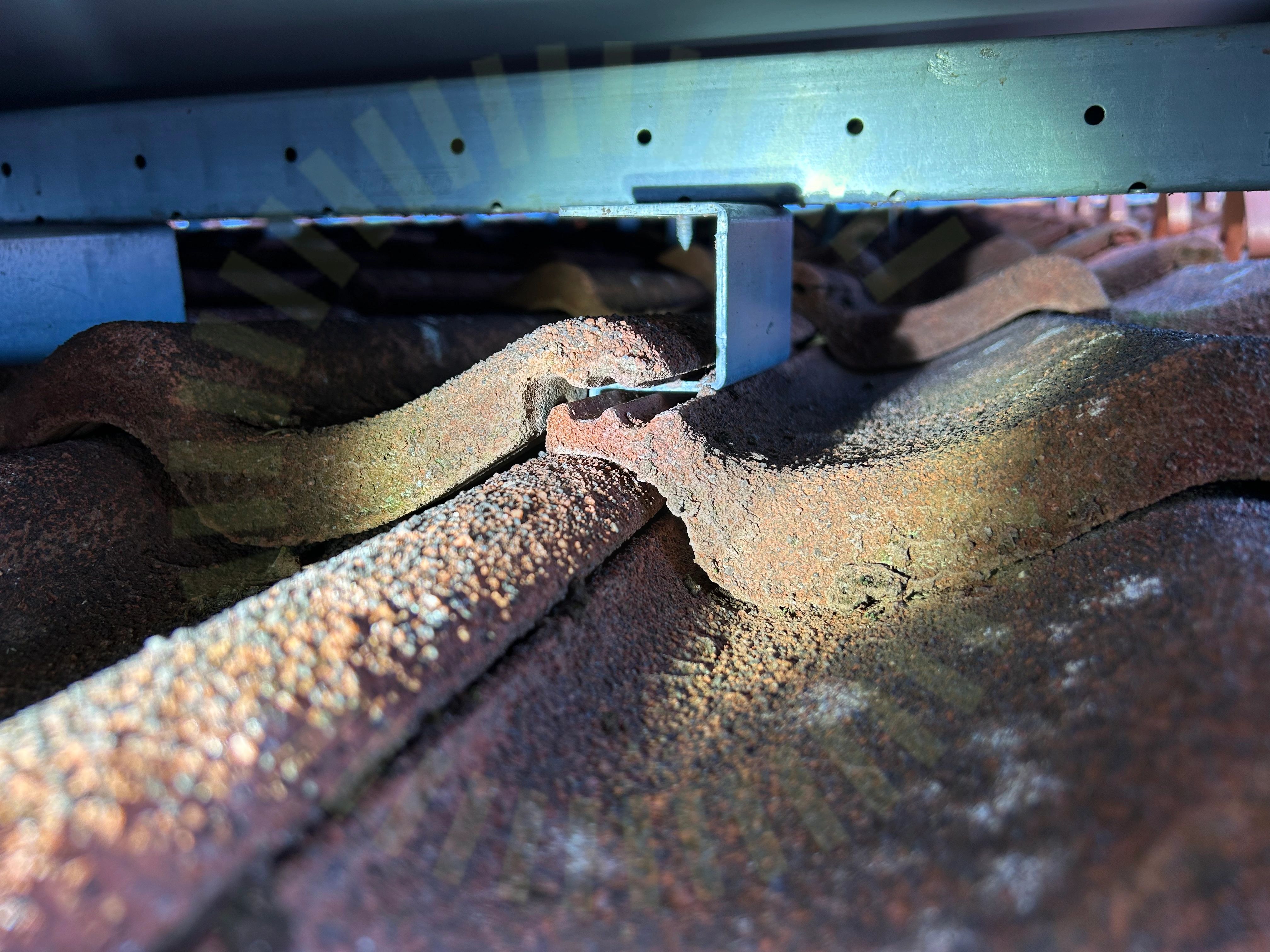

7.1 Avstånd panna

Inte godkänd

Takkrokar ligger imot takpannor

MA5102 Sid 1 (1) | Version 3 - 221101

7.2 Infästningar CC mått

Inte godkänd

Går ej att utläsa. Finns ej komplett snöberäkning

MA5102 Sid 1 (1) | Version 3 - 221101

7.3 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

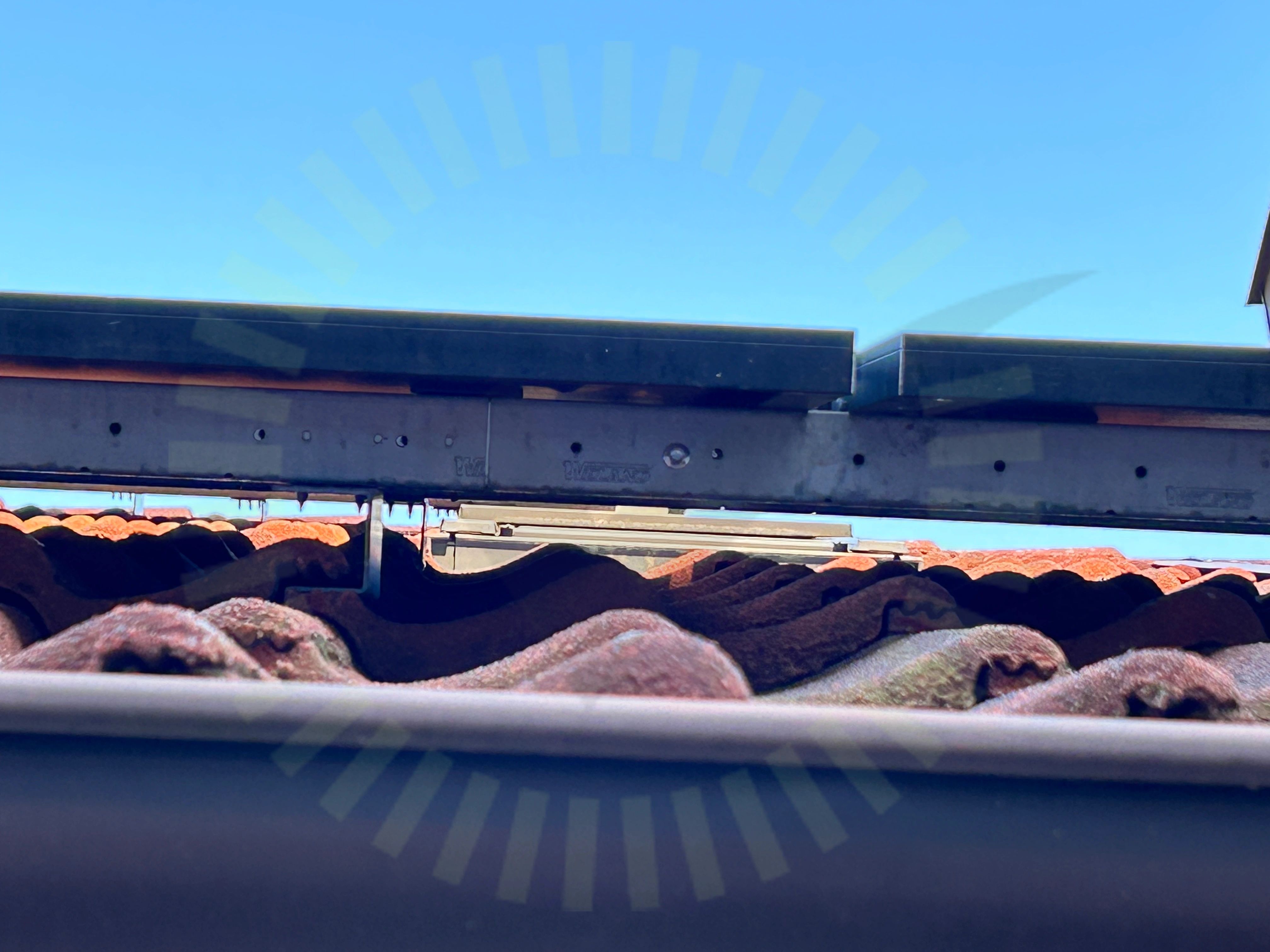

7.4 Skenskarvar

Inte godkänd

Skruv saknas

MA5102 Sid 1 (1) | Version 3 - 221101

7.5 Snö- och Vindlastberäkning

Inte godkänd

Finns inte en komplett beräkning

Tillverkarens montageanvisningar

7.6 Ändklämmor skena

Inte godkänd

Fästen är felmonterade

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

14/21

Främmande materialInfästning RåspontMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skruv

Ej tillgängligt vid besiktning

1/21

Takgenomföring
