1.1 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Besiktningsrapport
8.5
Installation genom
1KOMMA5°
Datum
23 maj 2025
Ort
Spånga, Stockholms län
91% godkända9% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemWeland Stål: Falsfäste
VäxelriktareEnphase: IQ8 Series
BatteriEnphase: IQ BAttery 3T
TillbehörUndercentral
TillbehörEnphase: IQ Gateway Metered
TillbehörSäkerhetsbrytare AC
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/2Godkända kontrollpunkter
1/2Avtal
Batteri
Anmärkningar
1/9
2.1 Avstånd närliggande objekt
Inte godkändBatteriet har inte korrekt avstånd till taket.
Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 3
Godkända kontrollpunkter
8/9AC anslutning Fastsäkring av produktPlacering av batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Micro-växelriktare
Anmärkningar
1/14
3.1 Kabelförläggning
Inte godkändKabel ligger klämd.
Godkända kontrollpunkter
13/14Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ Sealing CapIQ TerminatorKompatibilitet med micro-växelriktareKopplingsdosaKretsdesign IQ cable-sektionPlaceringSmartmätare
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktKommunikation med batteriMatning till smartmätarePlacering av CT klämmorSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, 1Komma5° - Fullblack
Anmärkningar
2/17
6.1 Klämmornas storlek
Inte godkändPanelklämmornas storlek uppfyller inte tillverkarens krav.
1KOMMA5°: Module Installation manual EN 23.07, Sida 17

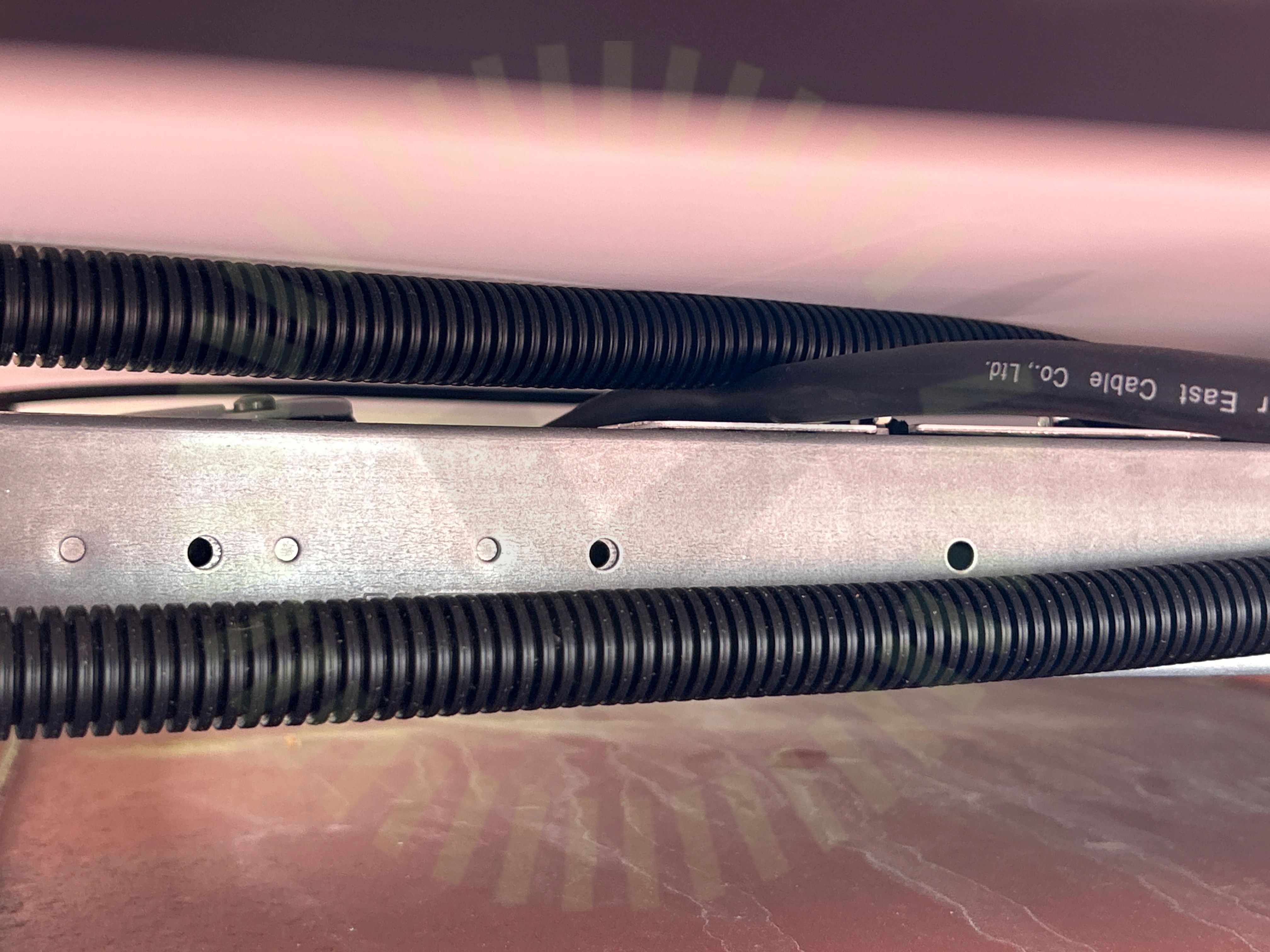

6.2 Föremål mot bakstycke
Inte godkändFlexslang trycker mot panelens undersida.
1KOMMA5°: Module Installation manual EN 23.07, Sida 15
Godkända kontrollpunkter
15/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Falsfäste
Anmärkningar
6/187.1 Falsfästenas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

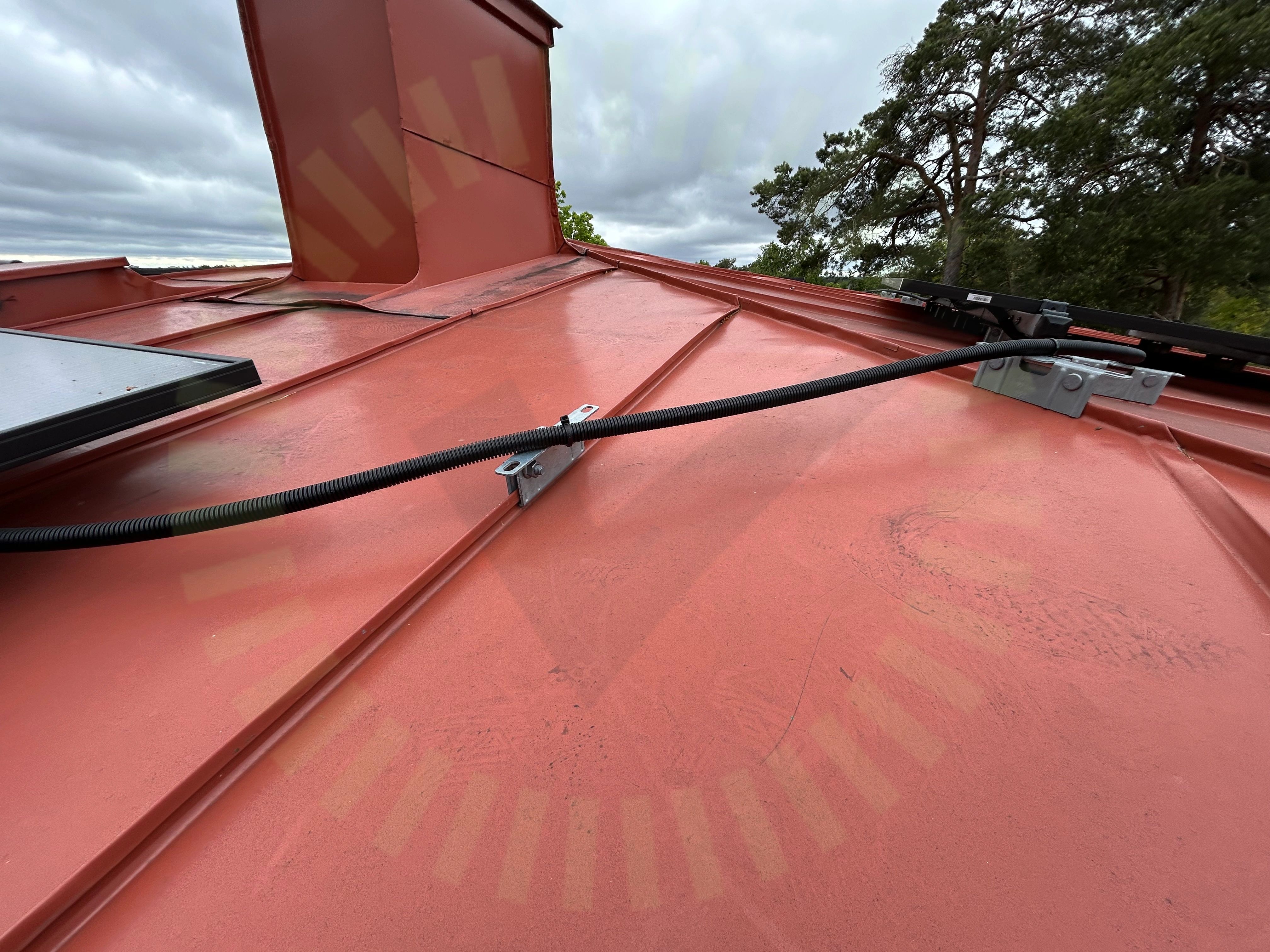

7.2 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte uppfäst med tillräckligt stöd.
SS 436 40 00 (712.522.101)
7.3 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

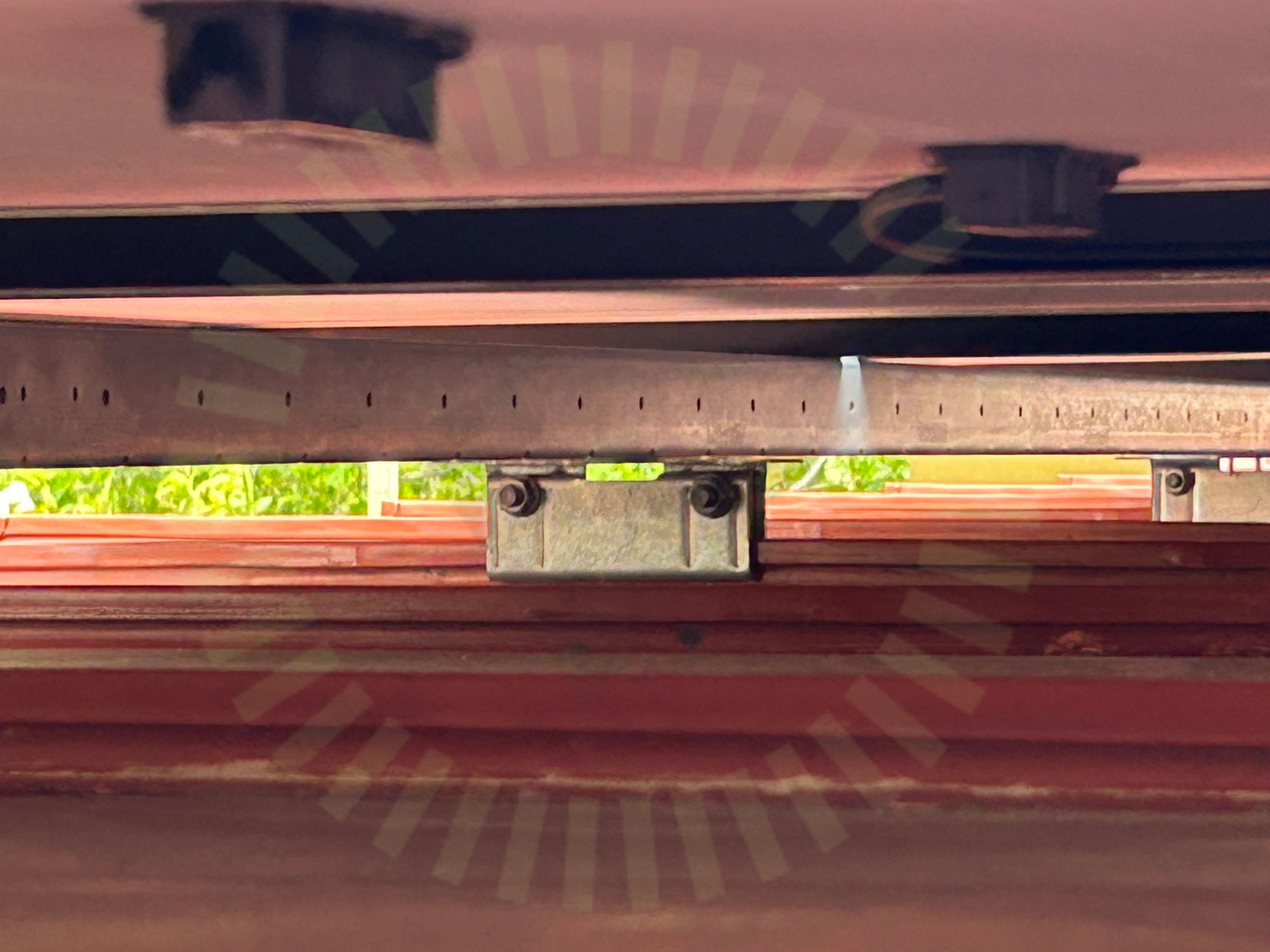

7.4 Skenornas infästning
Inte godkändSkruvar saknas vid flera skeninfästningar.
MA5101 Sid 1 (1) | Version 4 - 221219
7.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
7.6 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)
Godkända kontrollpunkter
12/18DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
3/3Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Godkända kontrollpunkter
25/25AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
