Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Svea Solar

Datum

18 juli 2025

Ort

Vätö, Stockholms län
Kabeluppfästning
CC mått
Närliggande objekt
91% godkända9% ej godkända

Om installationen

PanelerTrina: TSM-NEG9R.25
MontagesystemCC90 UNUM Plåttak
VäxelriktareHuawei: SUN2000 (12-25K)-MB0
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörÖverspänningsskydd DC
TillbehörCHINT: Huawei DTSU666 (med CT)
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Batteri

Anmärkningar

1/14
Närliggande objekt

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

Godkända kontrollpunkter

13/14
Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Lantbruk, CC90 UNUM Plåttak

Anmärkningar

4/19
CC mått

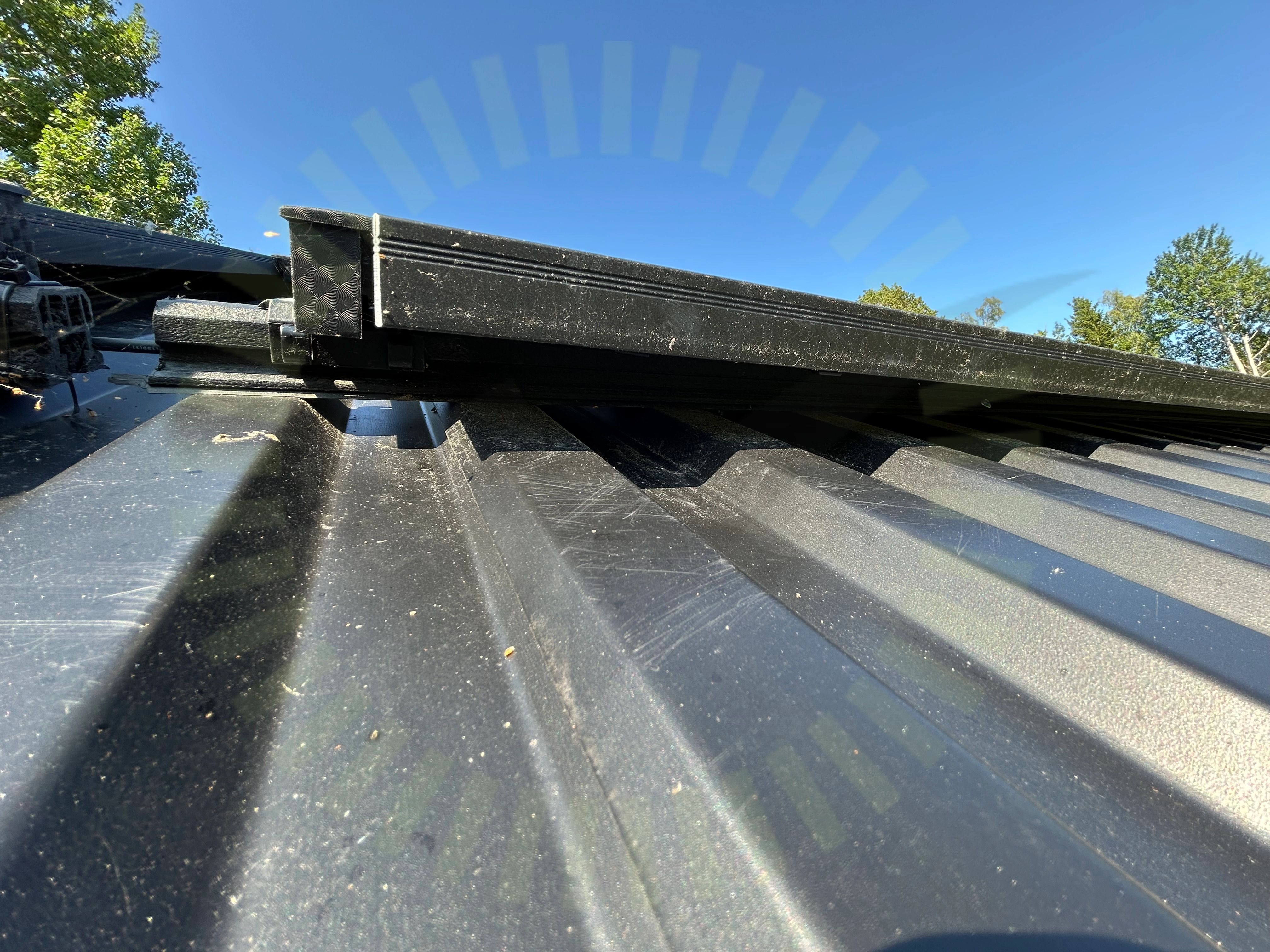

3.1 CC mått

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Avstånd till första infästning är betydligt längre än vad som normalt anses var ok enligt tillverkare.

Snö-och vindlastberäkning / Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 2
Kabeldragning mellan takytor

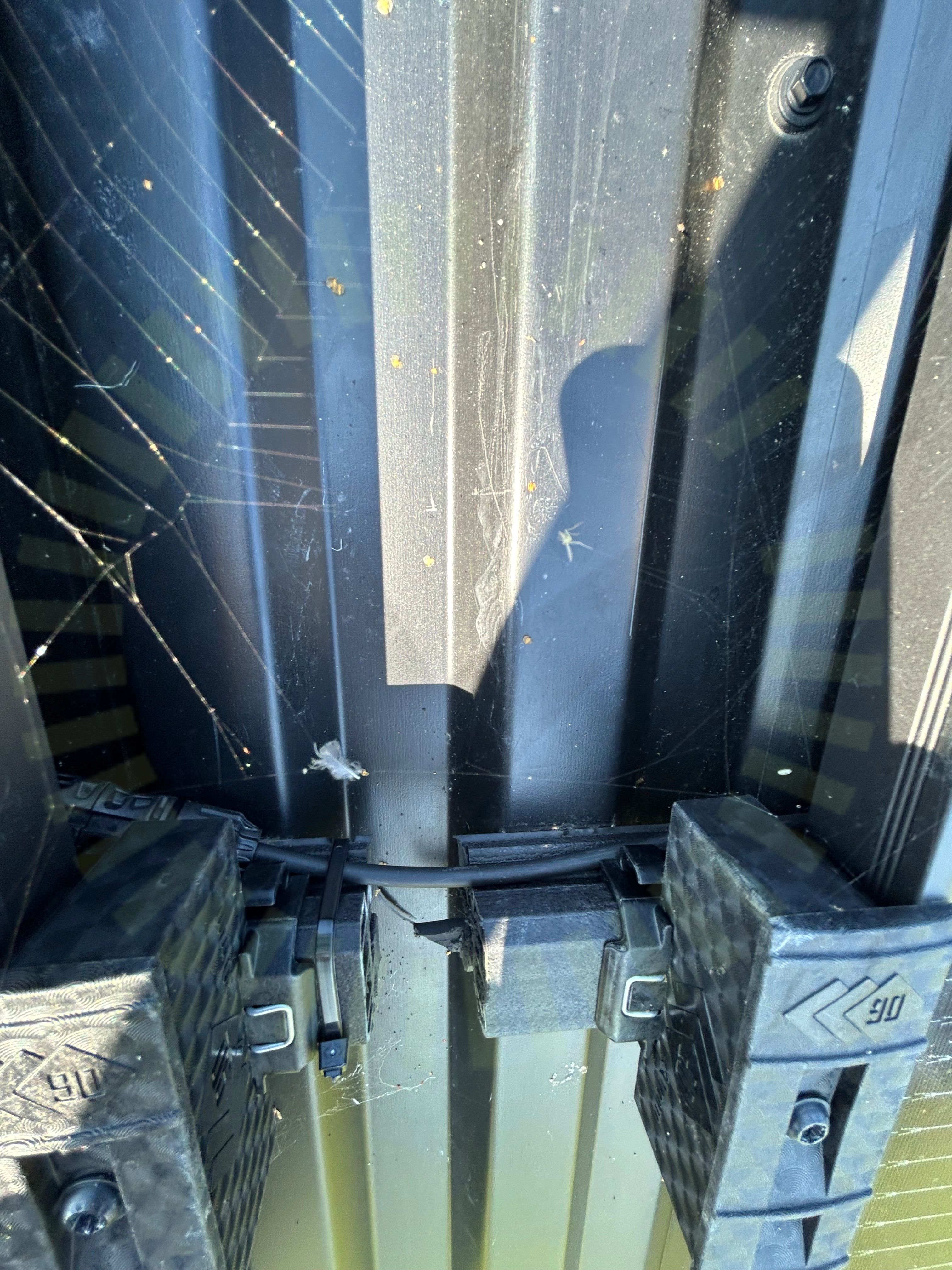

3.2 Kabeldragning mellan takytor

Inte godkänd

Kablage ligger oskyddat mellan panelfält.

SS 436 40 00 (712.522.101)
Kabeluppfästning

3.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/19
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKlämmans placering i skenaMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakgenomföringTermisk brytpunktVäderbeständigt materialÄndklämmor

Lantbruk, Lantbruk

Anmärkningar

2/10

4.1 Byggnadens lastberäkning

Inte godkänd

Underlag för att snö- och vindlaster har beaktats på takkonstruktion saknas.

Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 48-49

4.2 Överspänningsskydd AC

Inte godkänd

AC överspänningsskydd saknas enligt gällande krav.

Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49

Godkända kontrollpunkter

8/10
FrånskiljareKopplingsutrustning (centraler) brandklassningKopplingsutrustning brandklassningLedningssystemMekaniskt skyddPlacering av växelriktareSkydd mot gnagareÖverspänningsskydd DC

Lantbruk, Trina: TSM-NEG9R.25

Godkända kontrollpunkter

14/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Undercentral

Anmärkningar

1/7
Kabelinföring mätarskåp

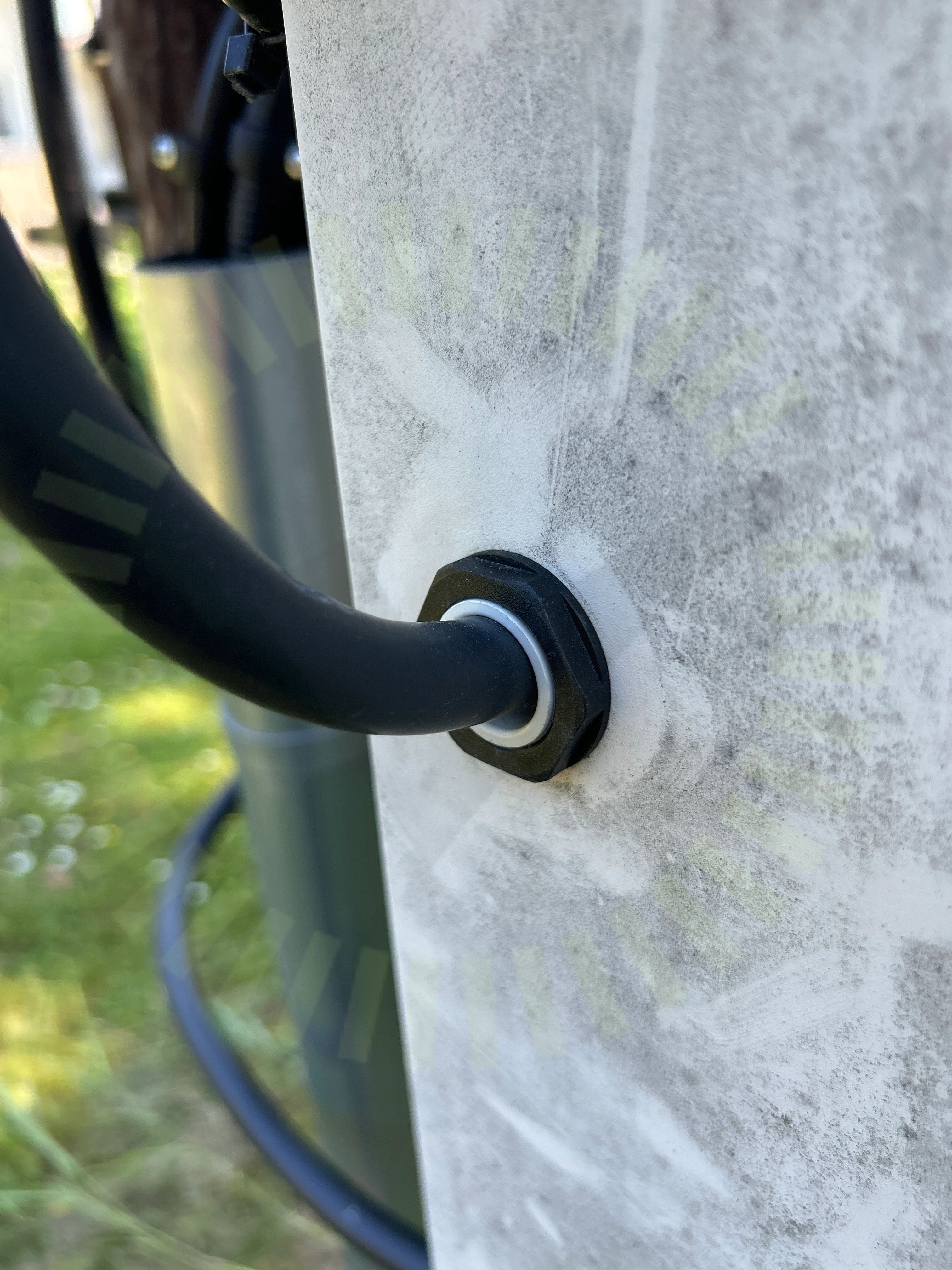

7.1 Kabelinföring mätarskåp

Inte godkänd

Kanelinföring håller ej fast kabel, går att röra in och ut.

Godkända kontrollpunkter

6/7
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/2
Överspänningsskydd Jordning

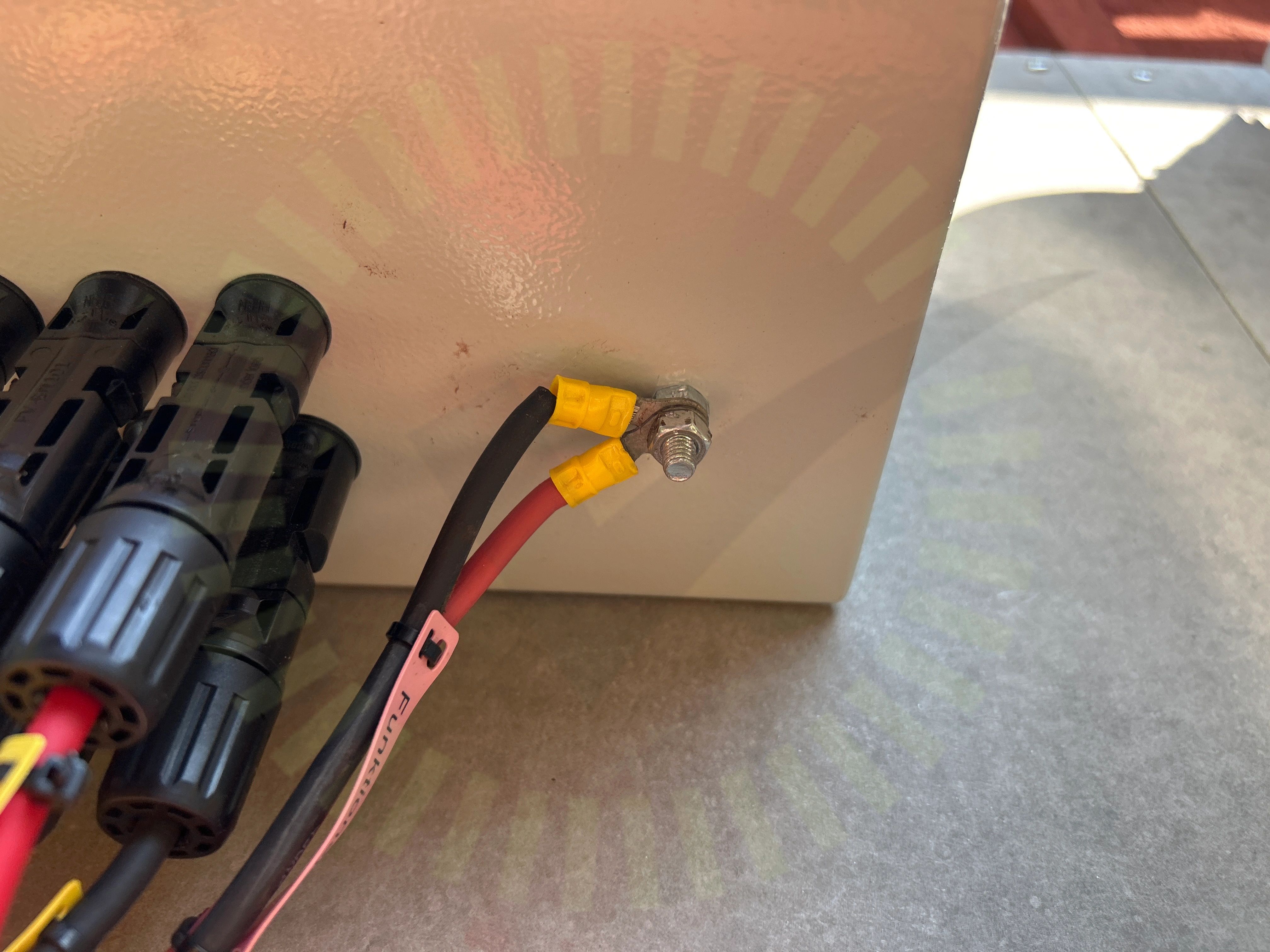

9.1 Överspänningsskydd Jordning

Inte godkänd

Överspänningsskydd ej ansluten till jord.

Godkända kontrollpunkter

1/2
Överspänningsskydd Kontakter

Växelriktare (1)

Anmärkningar

1/38

10.1 Avstånd till havet

Inte godkänd

Växelriktaren är monterad för nära havet.

Huawei: SUN2000-(12K-25K)-MB0 Series User Manual Issue 05 Date 2024-01-12, Sida 27

Godkända kontrollpunkter

37/38
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
