Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Raymond

Datum

6 december 2023

Ort

Kungsbacka, Hallands län
Korslager: Skenornas infästning
Dubbel matning
Underliggande takpanna
94% godkända6% ej godkända

Om installationen

PanelerRaymond/Sverigepanelen: Doubleglass 410W
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Raymond

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

2/29
Korslager: Skenornas infästning

3.1 Korslager: Skenornas infästning

Inte godkänd

Korsskenor är inte korrekt monterade. Infästningar för varje skenpar ska peka mot varandra.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17

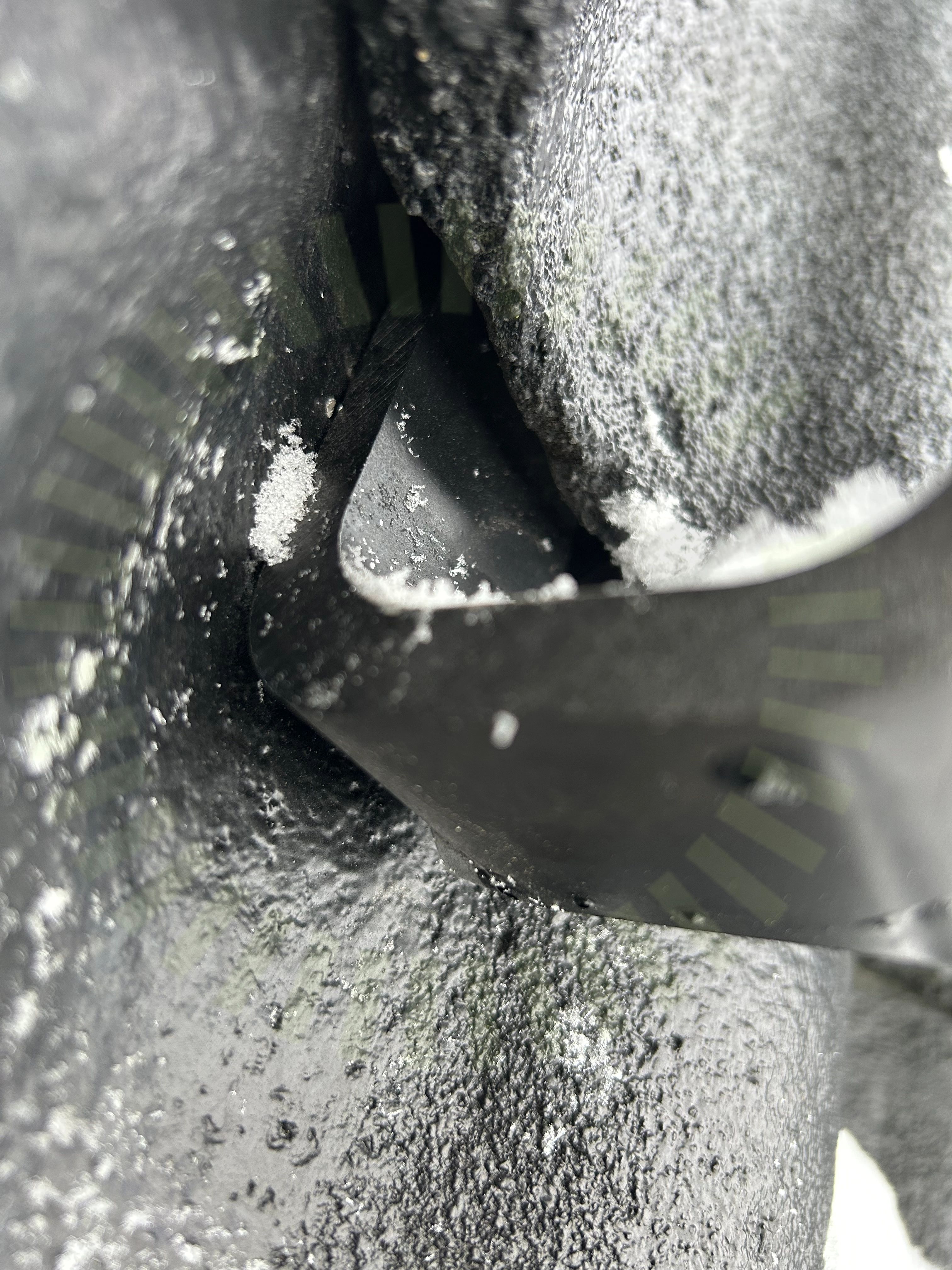

Underliggande takpanna

3.2 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

Godkända kontrollpunkter

22/29
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKorslager: Skenornas överhängKorslager: SkenskarvarMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till varandra korslagerSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

5/29
Infästning utanför takstolInfästningarSkruvar korrektTakstolsinfästningTvådelad takkrok

Tak 1, Raymond/Sverigepanelen: Doubleglass 410W

Anmärkningar

1/19

4.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Manual finns inte tillgängligt.

Godkända kontrollpunkter

15/19
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplinslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

3/19
Klämmornas överlappningLutningSträngförläggning

Undercentral

Godkända kontrollpunkter

7/7
FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

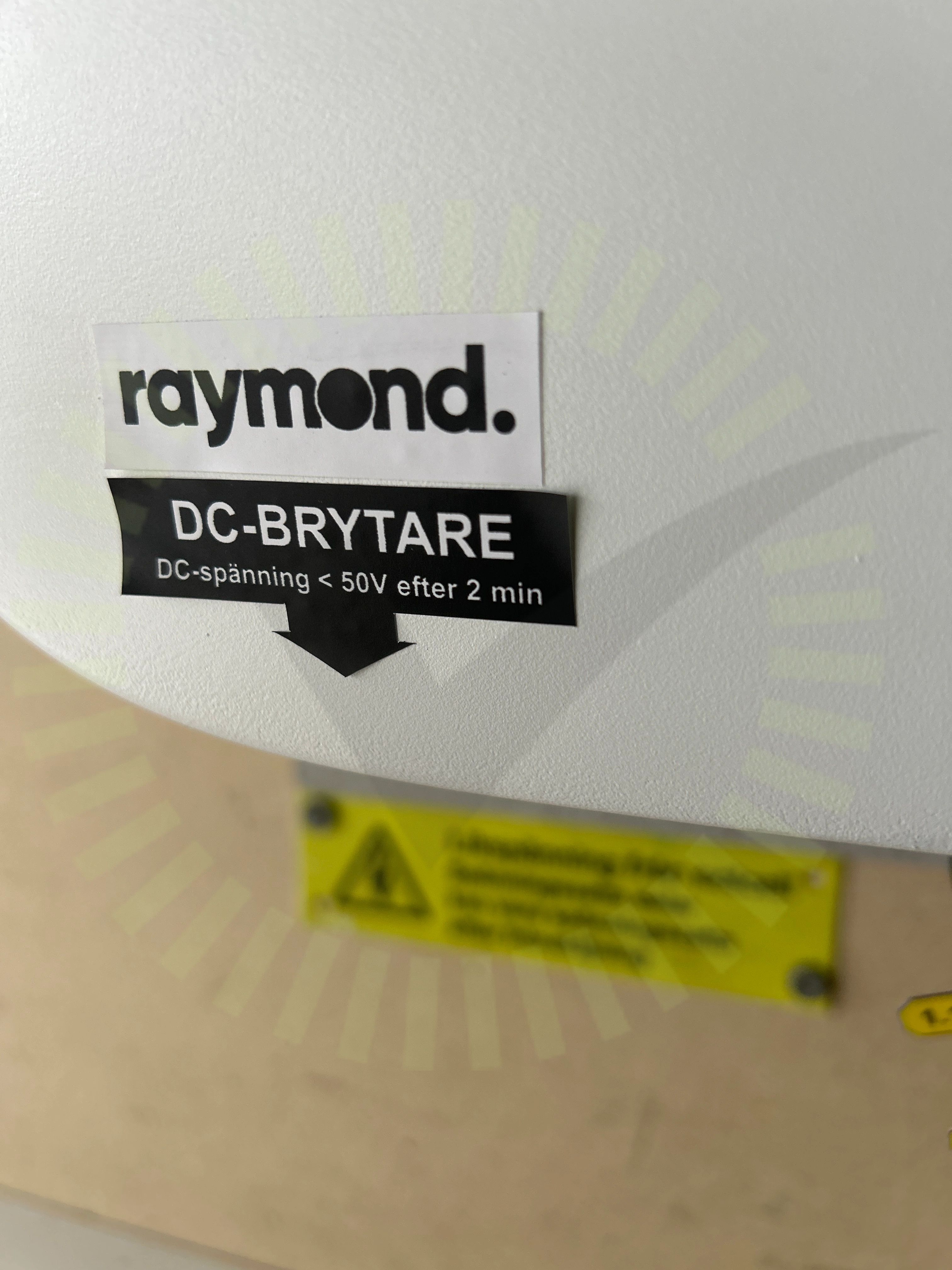

Varselmärkning

Anmärkningar

2/5
Missvisande varselmärkning

6.1 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande.

Tillförlitligt fäst

6.2 Tillförlitligt fäst

Inte godkänd

Vald märkning kommer inte sitta kvar under anläggningens förväntade livslängd.

Godkända kontrollpunkter

3/5
Informering av solcellerVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

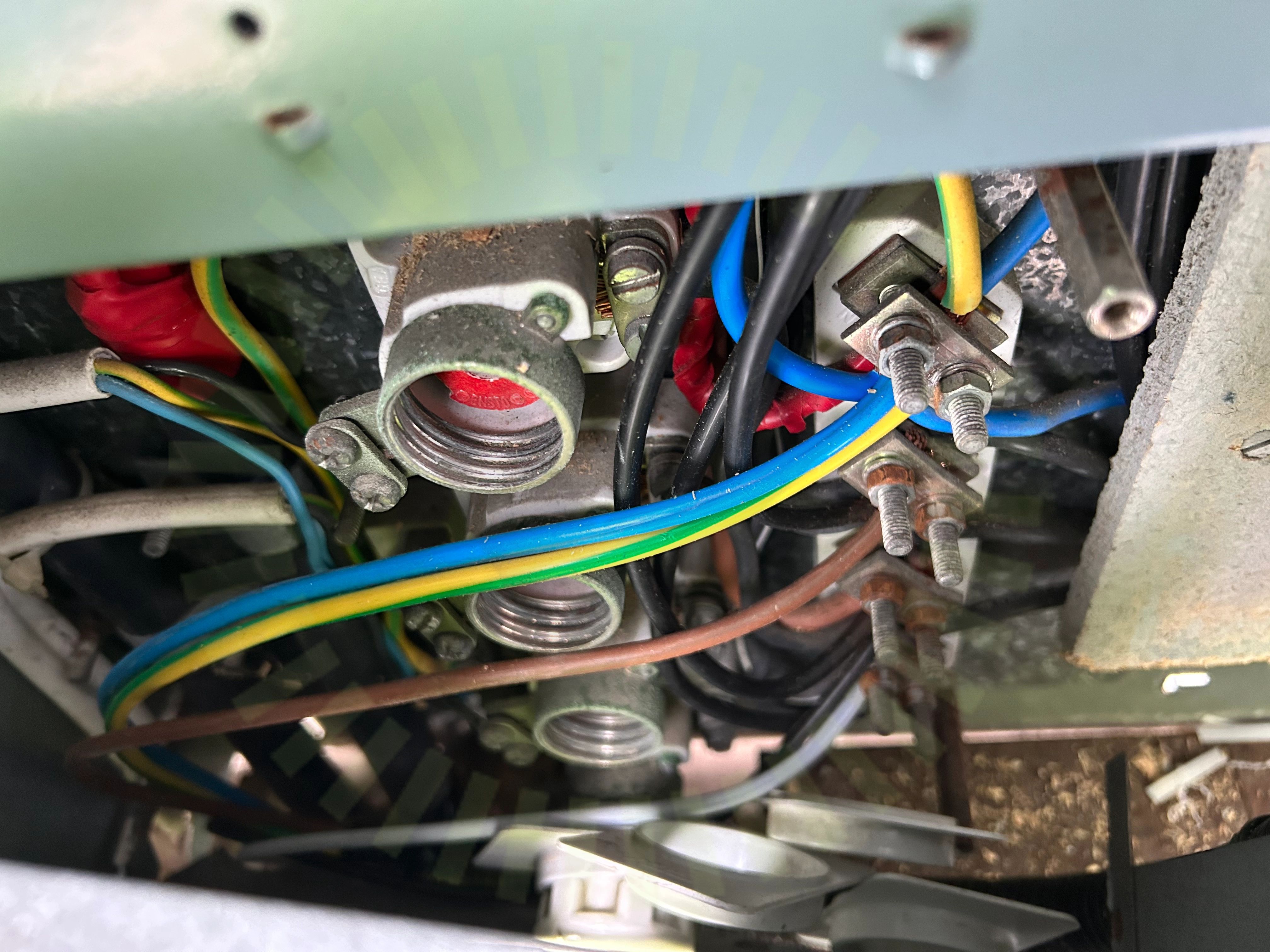

Dubbel matning

7.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

34/35
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
