Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Sesol

Datum

8 september 2023

Ort

Åby, Östergötlands län
Underliggande takpanna
Skenornas infästning
Kabeluppfästning
90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

17/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

6/26
Kabeluppfästning

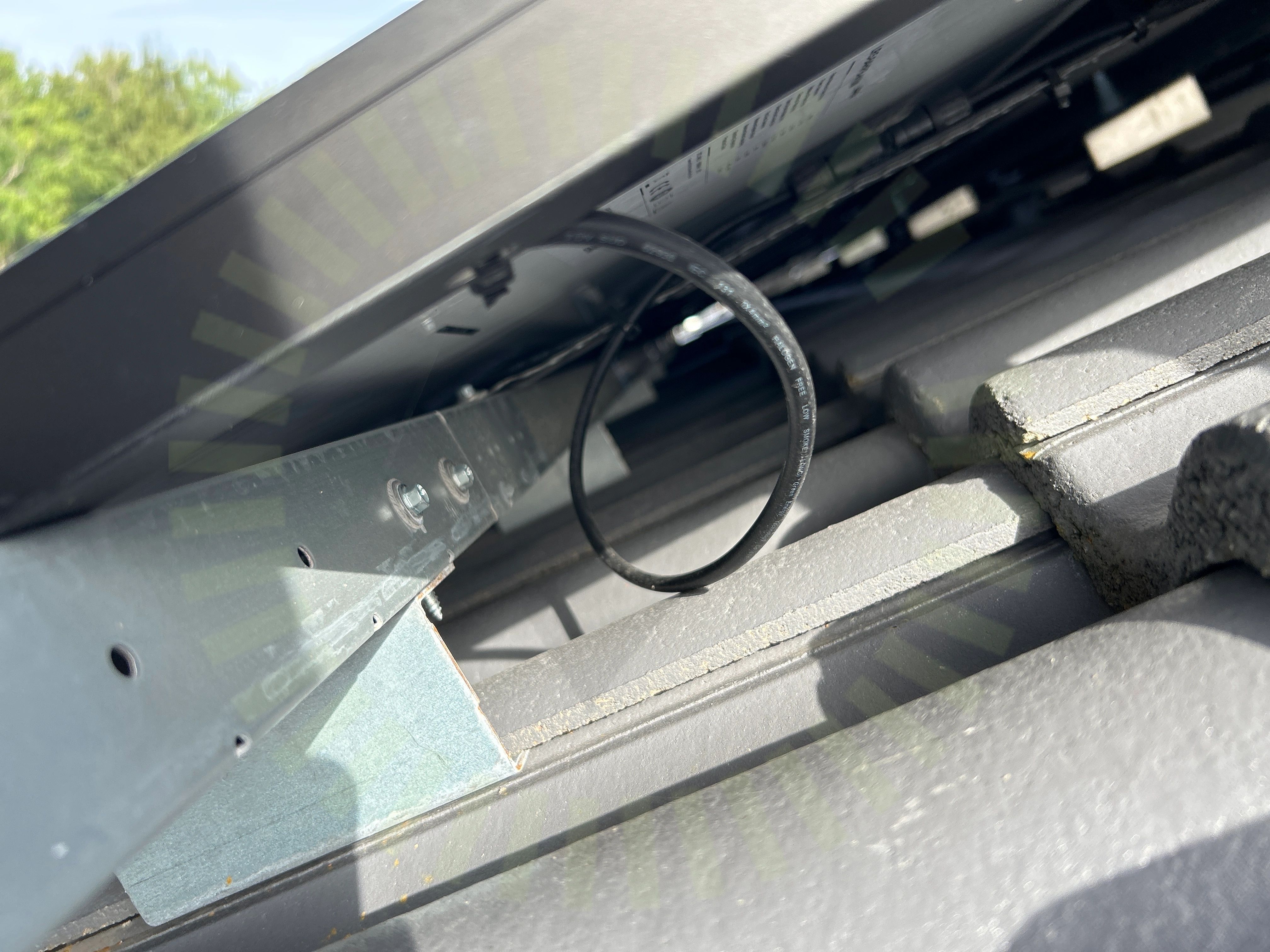

3.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Nockpannor

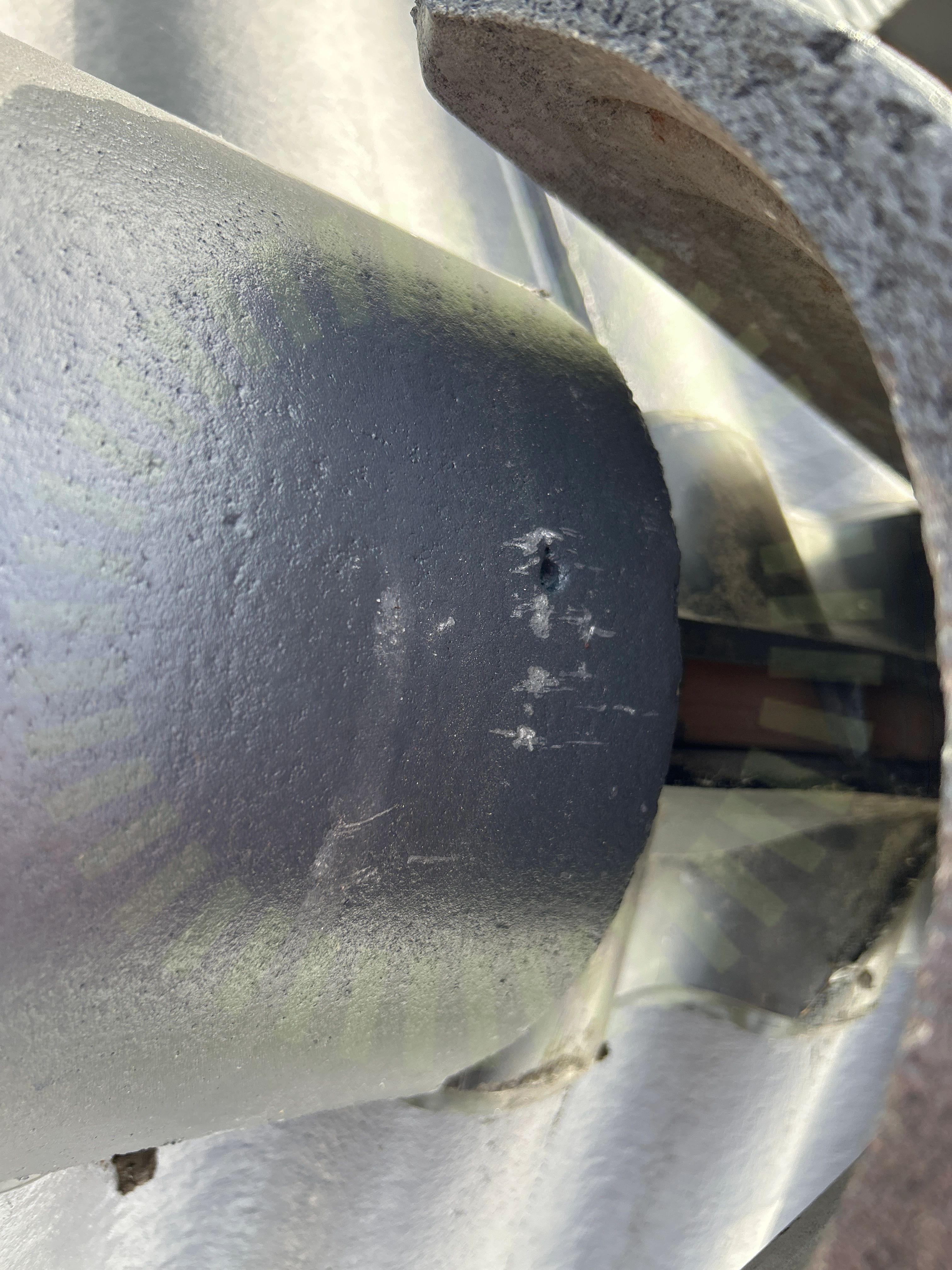

3.2 Nockpannor

Rekommendation

Nockpannorna har inte spikats fast.

Takgenomföring

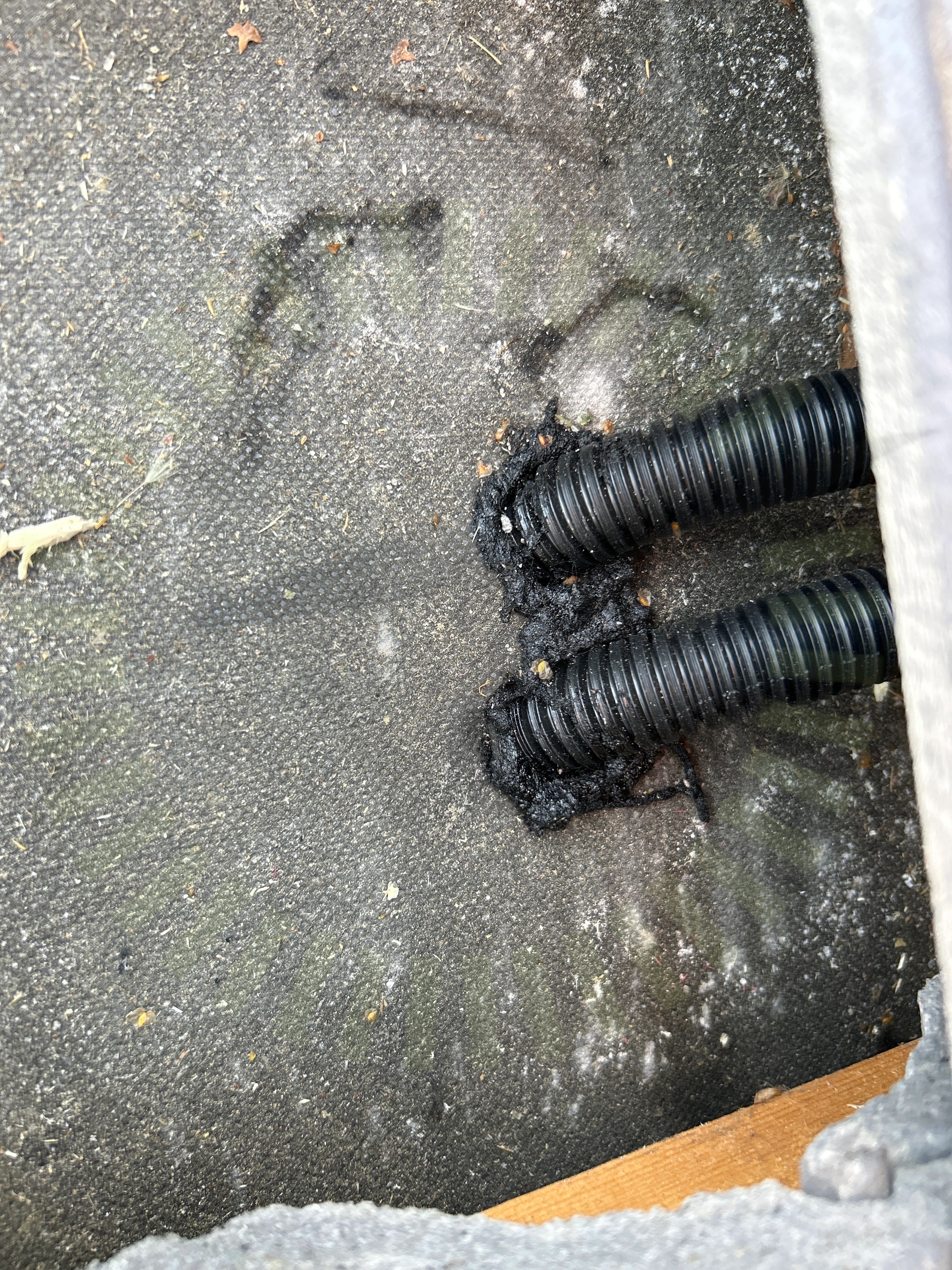

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Antal infästningar

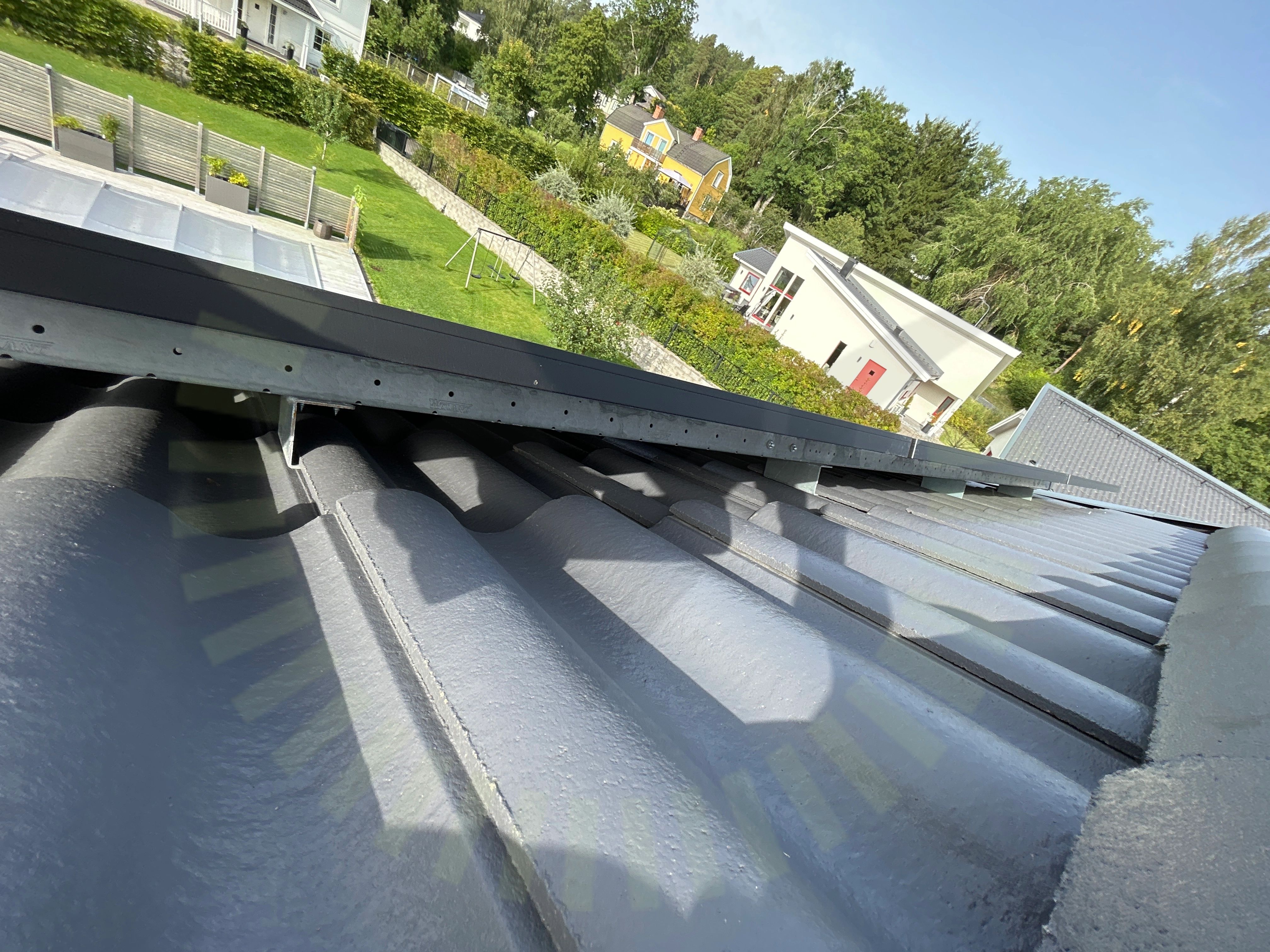

3.4 Antal infästningar

Inte godkänd

Antal infästningar i sektion 1.1 uppfyller inte lastberäkningens minimumkrav.

Snö- och vindlastberäkning
Skenornas infästning

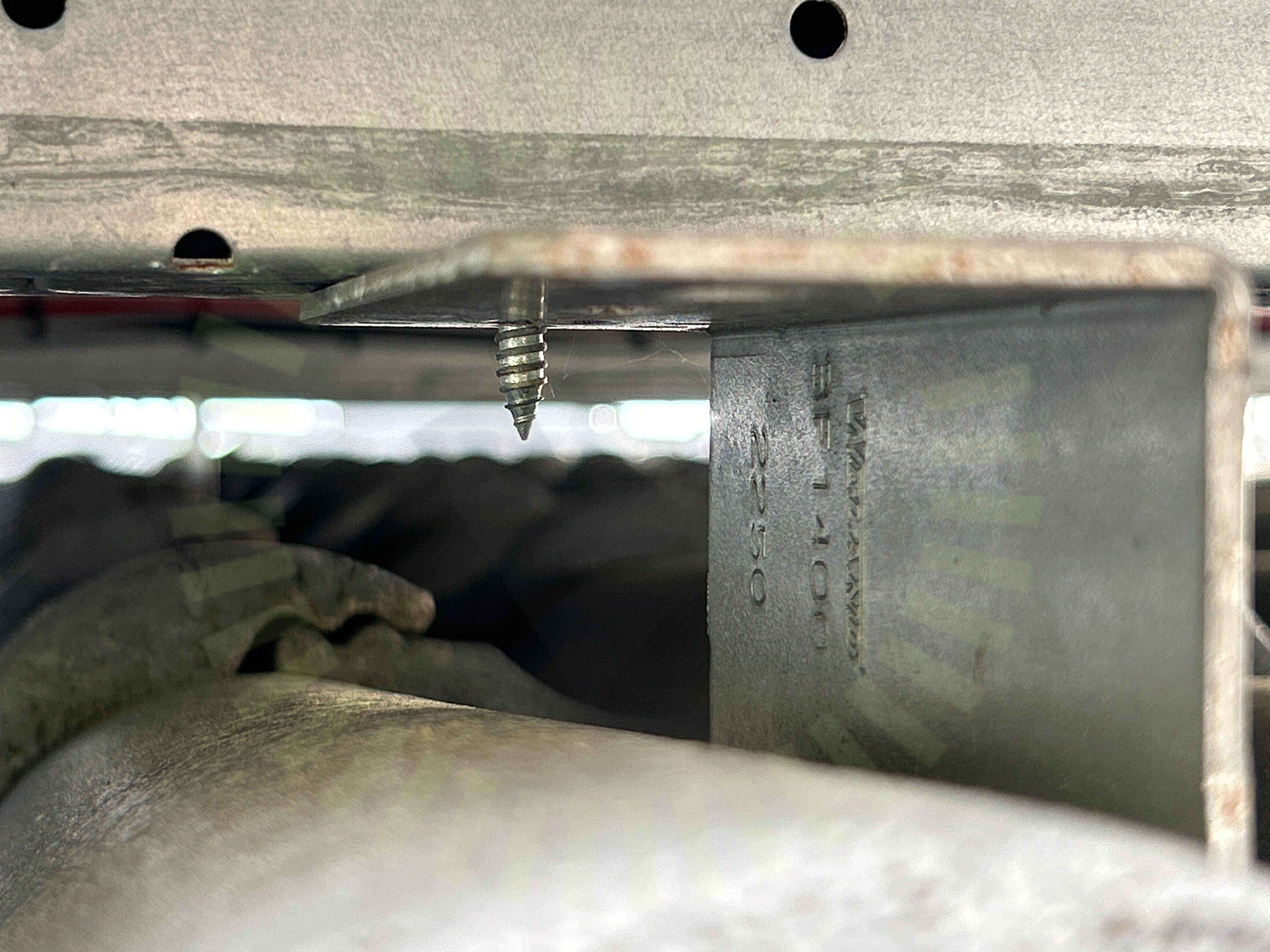

3.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.

MA5102 Sid 1 (1) | Version 3 - 221101
Underliggande takpanna

3.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

20/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för backspänning

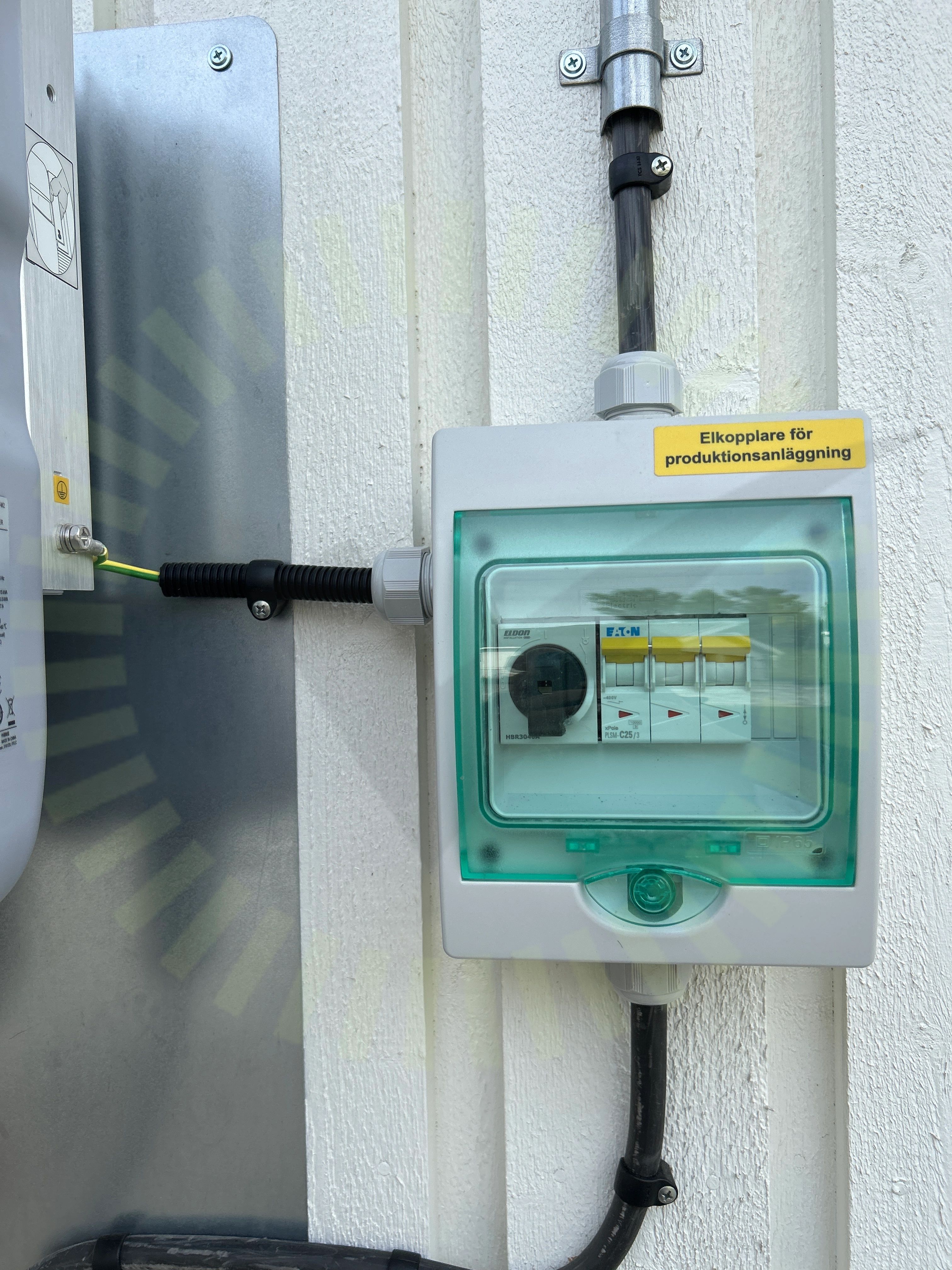

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas på undercentral. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

3/35

6.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

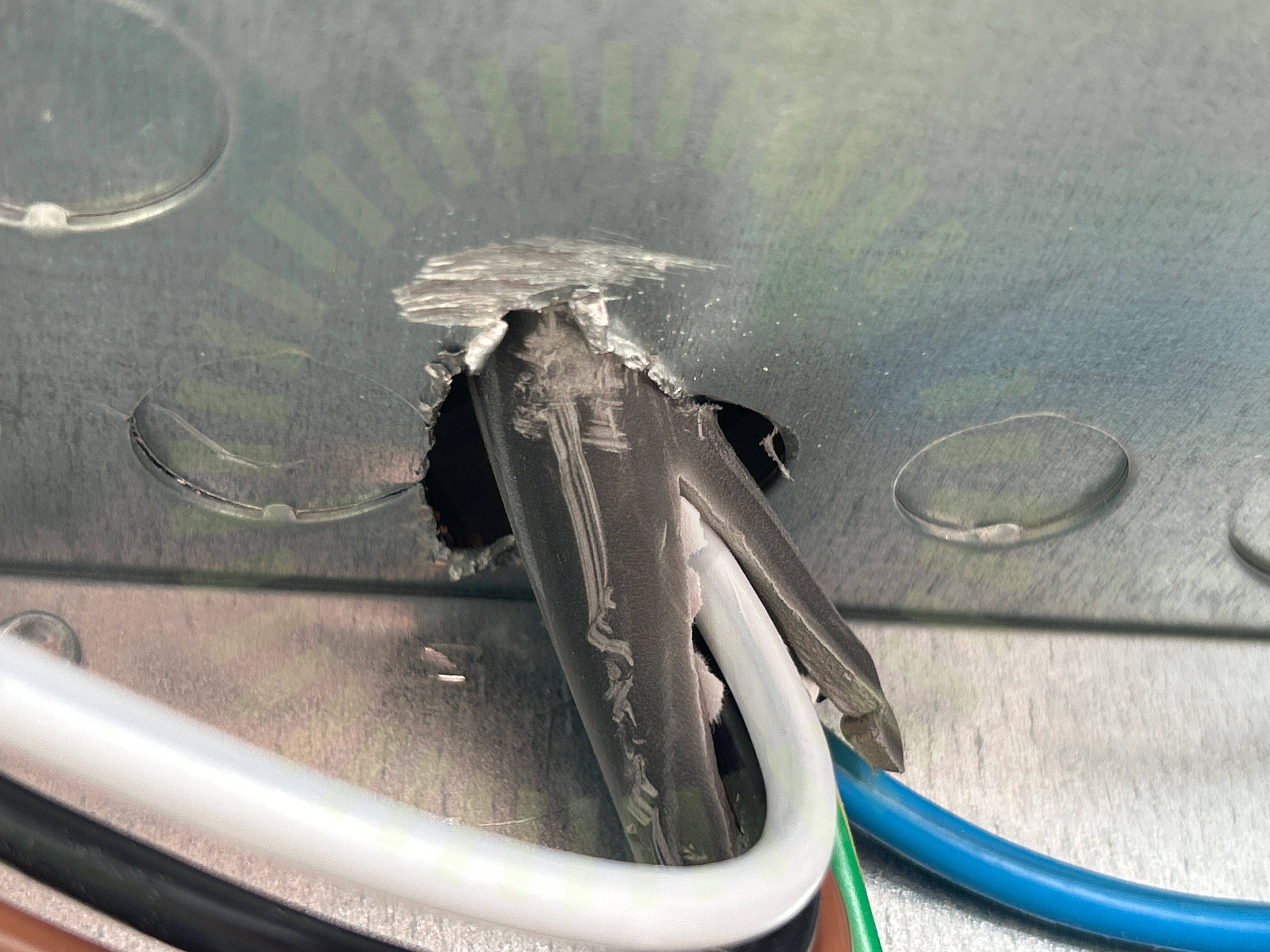

Skarp kant

6.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Uppskalad ledare

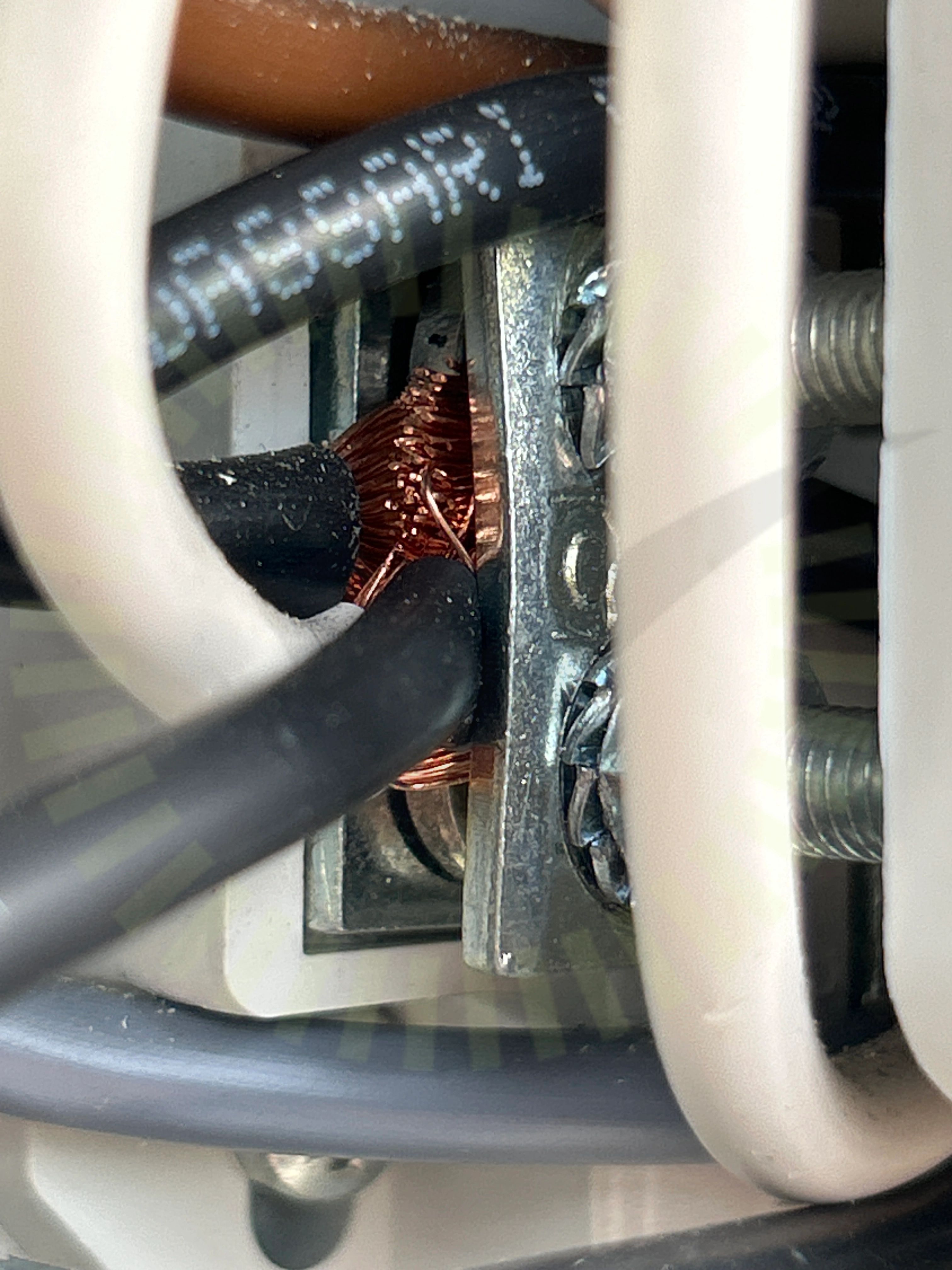

6.3 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint. Gäller både fasledare och jordledare både i mätarskåp och undercentral.

Godkända kontrollpunkter

31/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Genomföringar
