Besiktningsrapport

9.0

Detta är ett reducerat protokoll från en besiktning av en komplett solcellsinstallation. Se besiktningsprotokollet här

Installation genom

Svea Solar

Datum

2 maj 2024

Ort

FRISTAD

Län

Västra Götalands län

Batteri PE

Placering av CT klämmor

Avstånd närliggande objekt

+ 6

81% godkända

19% ej godkända

Om installationen

Växelriktare

SolarEdge: SE12.5K-SE20K

Batteri

Sonnen: 10 Performance

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Batteri (13)Varselmärkning (4)Växelriktare (32)

Batteri

Anmärkningar

3/13

1.1 Avstånd närliggande objekt

Överenskommelse

Batteriet har inte rätt avstånd till omkringliggande material.

Sonnen 10 performance Installation instructions 23/11/2023, Sida 23

1.2 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning.

Sonnen 10 performance Installation instructions 23/11/2023, Sida 80

1.3 Placering av CT klämmor

Inte godkänd

CT klämmor är inte korrekt placerade, dom mäter inte all last i fastigheten.

Sonnen 10 performance Installation instructions 23/11/2023, Sida 34-35

Godkända kontrollpunkter

10/13

Anslutning batteri

Batterikåpor

Fastsäkring av produkt

Placering av batteri

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Varselmärkning

Anmärkningar

2/4

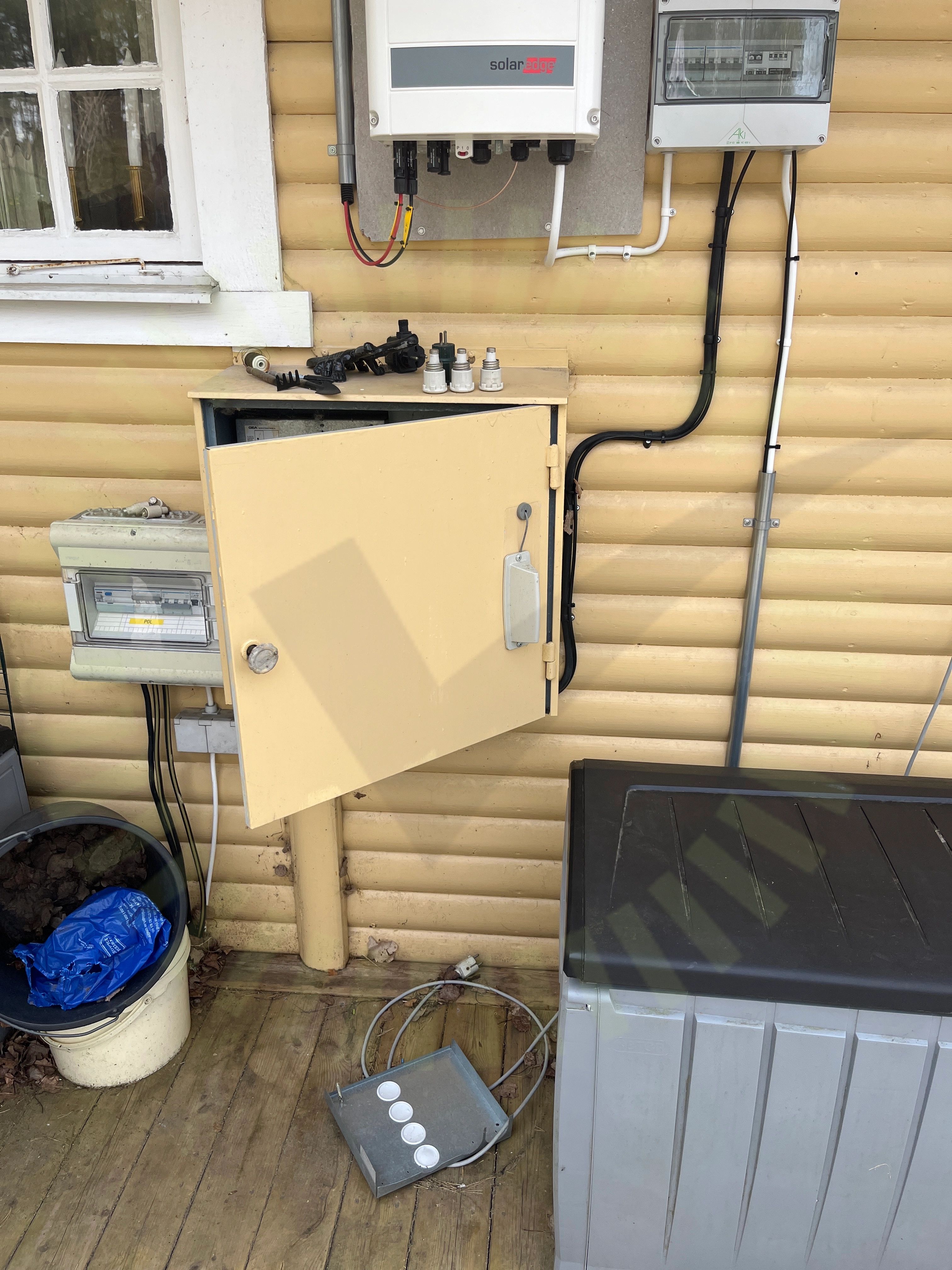

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

5/32

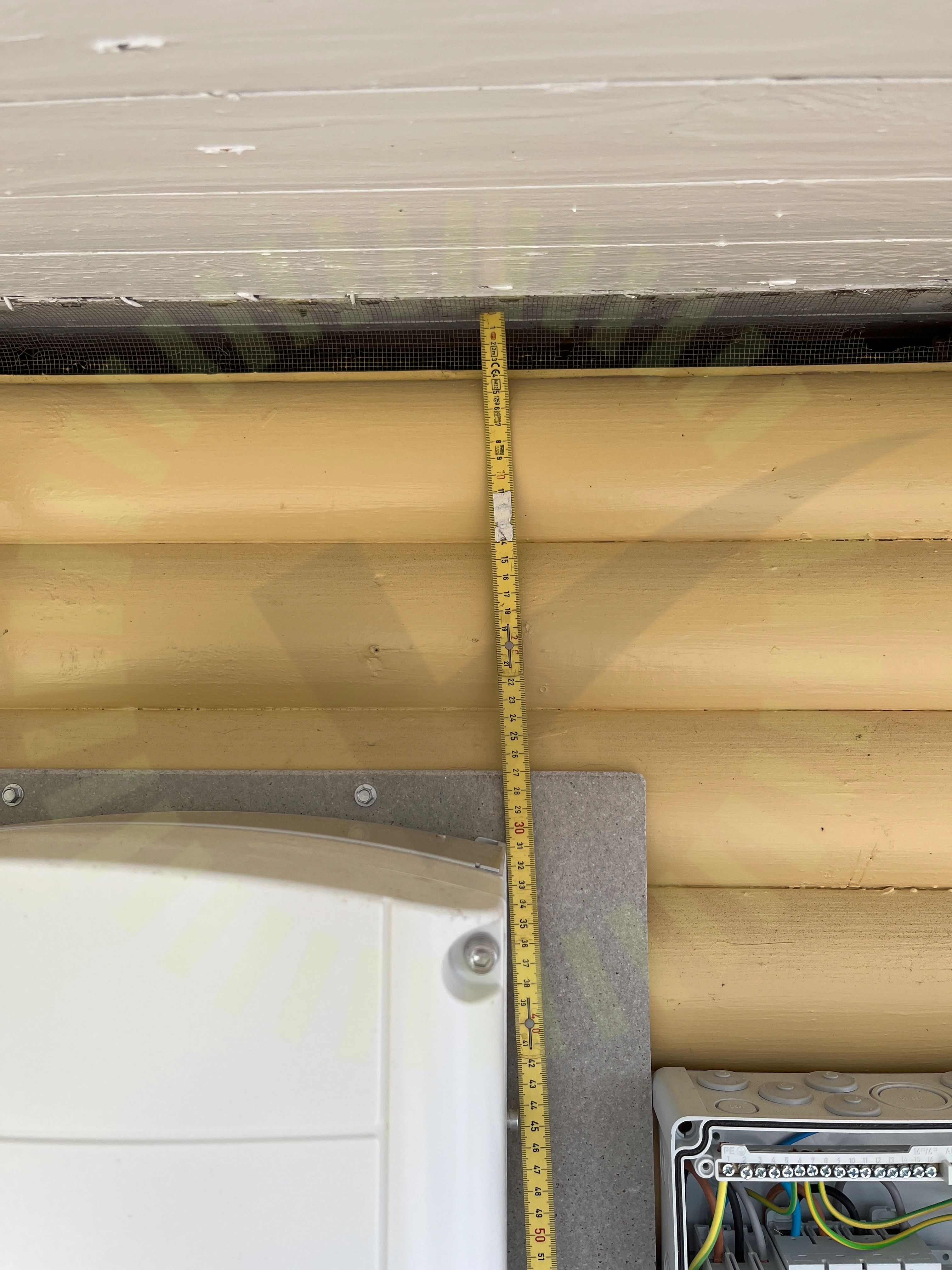

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SolarEdge: Clearance guidelines for multiple inverter mounting Version 1.7 , Sida 6

3.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

3.3 Förskruvning

Inte godkänd

Kabeln går att röra in och ut.

3.4 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

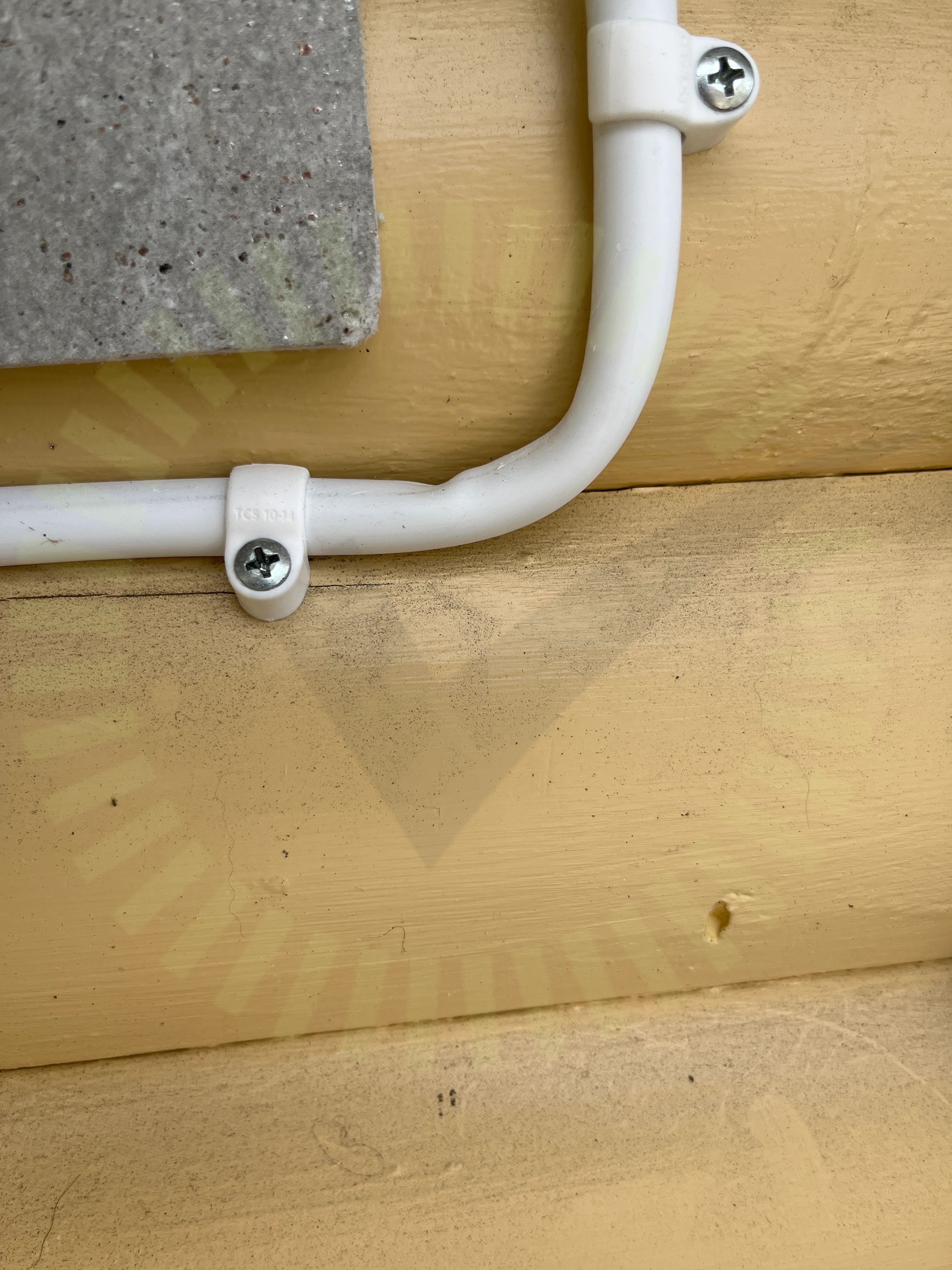

3.5 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

27/32

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Enkelisolerade ledare

Fastsäkring av växelriktare

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Tätningsinsats

Vinkel

Väderbeständigt material

Växelriktarens IP klassning

Växelriktarens kontakter
