2.1 Avstånd närliggande objekt
ÖverenskommelseBatteriet har inte rätt avstånd till omkringliggande material.
Sonnen 10 performance Installation instructions 23/11/2023, Sida 23
Besiktningsrapport
7.8
Installation genom
Svea Solar
Datum
2 maj 2024
Ort
FRISTAD, Västra Götalands län
81% godkända19% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
OptimerareSolarEdge: S-Serie
MontagesystemWasi med Schletter SingleFix-V infästning
MontagesystemWasi: Falsad plåt
VäxelriktareSolarEdge: SE12.5K-SE20K
BatteriSonnen: 10 Performance
TillbehörUndercentral
TillbehörSonnen: WM271 Power meter
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
3/13
2.2 Batteri PE
Inte godkändBatteriet saknar jordanslutning.
Sonnen 10 performance Installation instructions 23/11/2023, Sida 80
2.3 Placering av CT klämmor
Inte godkändCT klämmor är inte korrekt placerade, dom mäter inte all last i fastigheten.
Sonnen 10 performance Installation instructions 23/11/2023, Sida 34-35
Godkända kontrollpunkter
10/13Anslutning batteriBatterikåporFastsäkring av produktPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Tak 1, Longi: LR5-54HPB
Anmärkningar
2/17
3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules V18, Sida 11

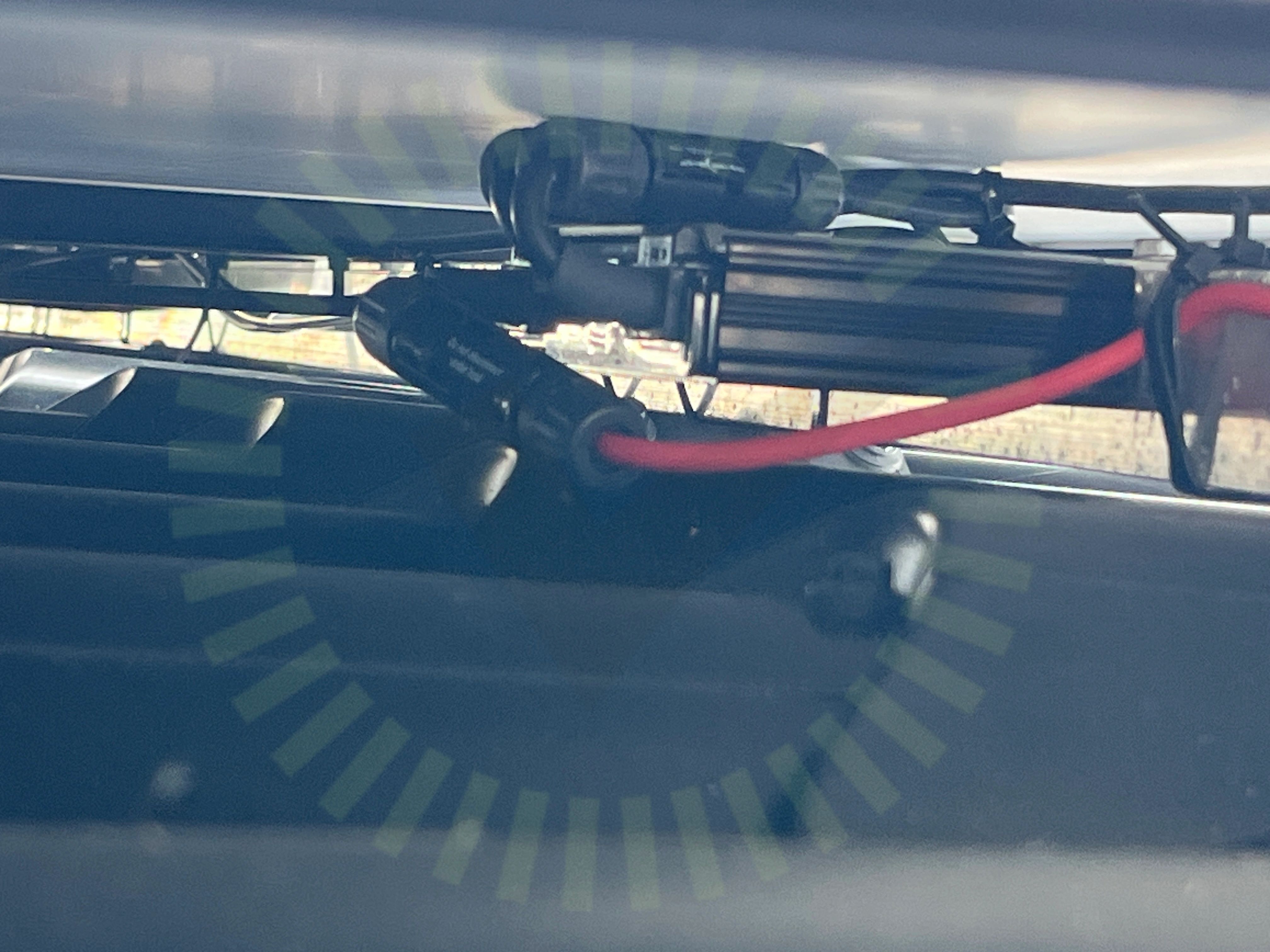

3.2 Kontaktdon
Inte godkändKontakten ligger an mot takytan.
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
2/5

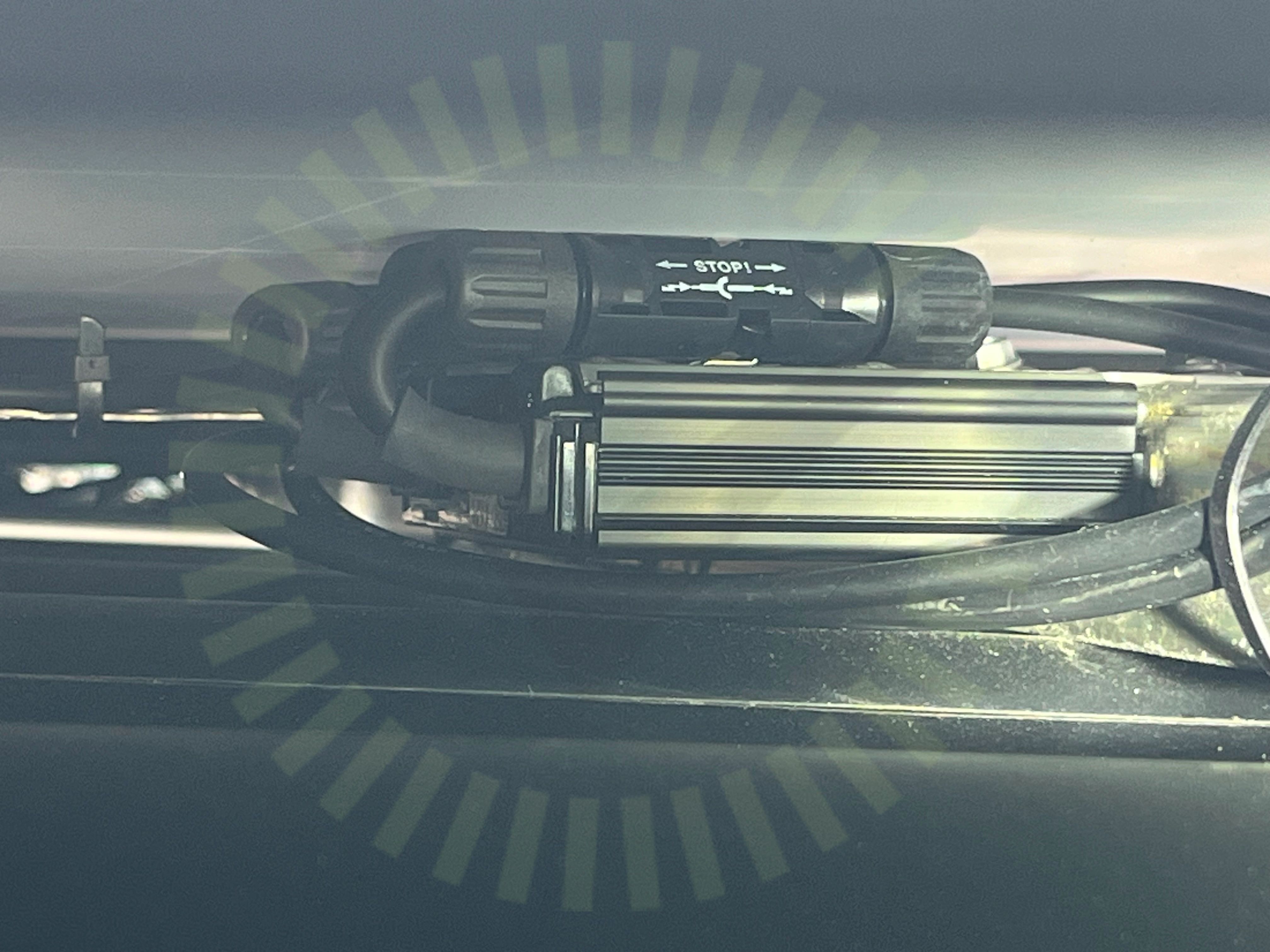

4.1 Dragavlastade
Inte godkändKablage har för skarp böjradie från kontakterna.

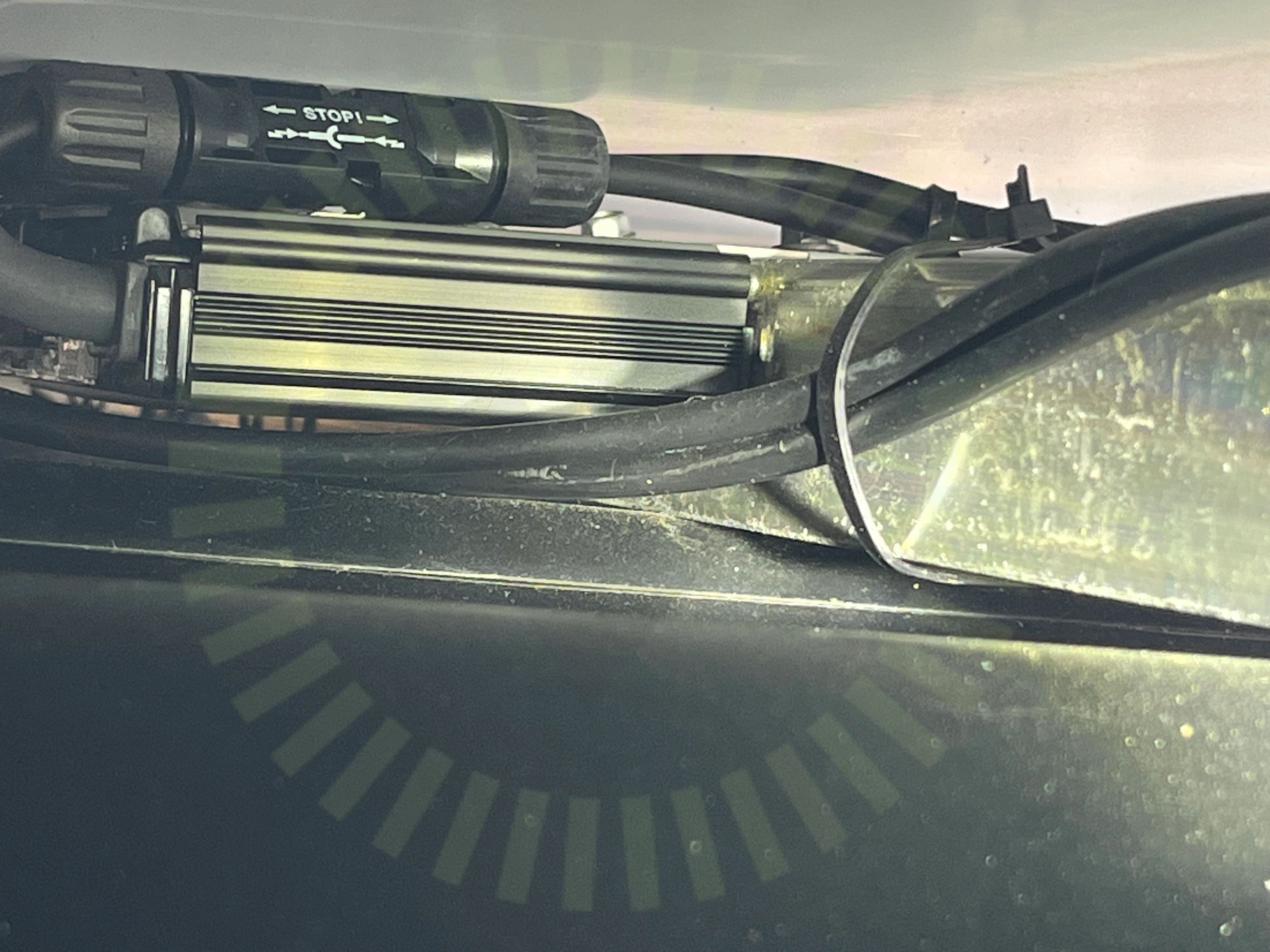

4.2 Placering
Inte godkändFör kort avstånd mellan optimerare och skena.
Applikationsdokument: Montageutrymme Effektoptimerare
Godkända kontrollpunkter
3/5Fastsäkring av produktKompatibilitetKontakter
Tak 1, Wasi med Schletter SingleFix-V infästning
Anmärkningar
9/235.1 Avsaknat underlag
Inte godkändKund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.

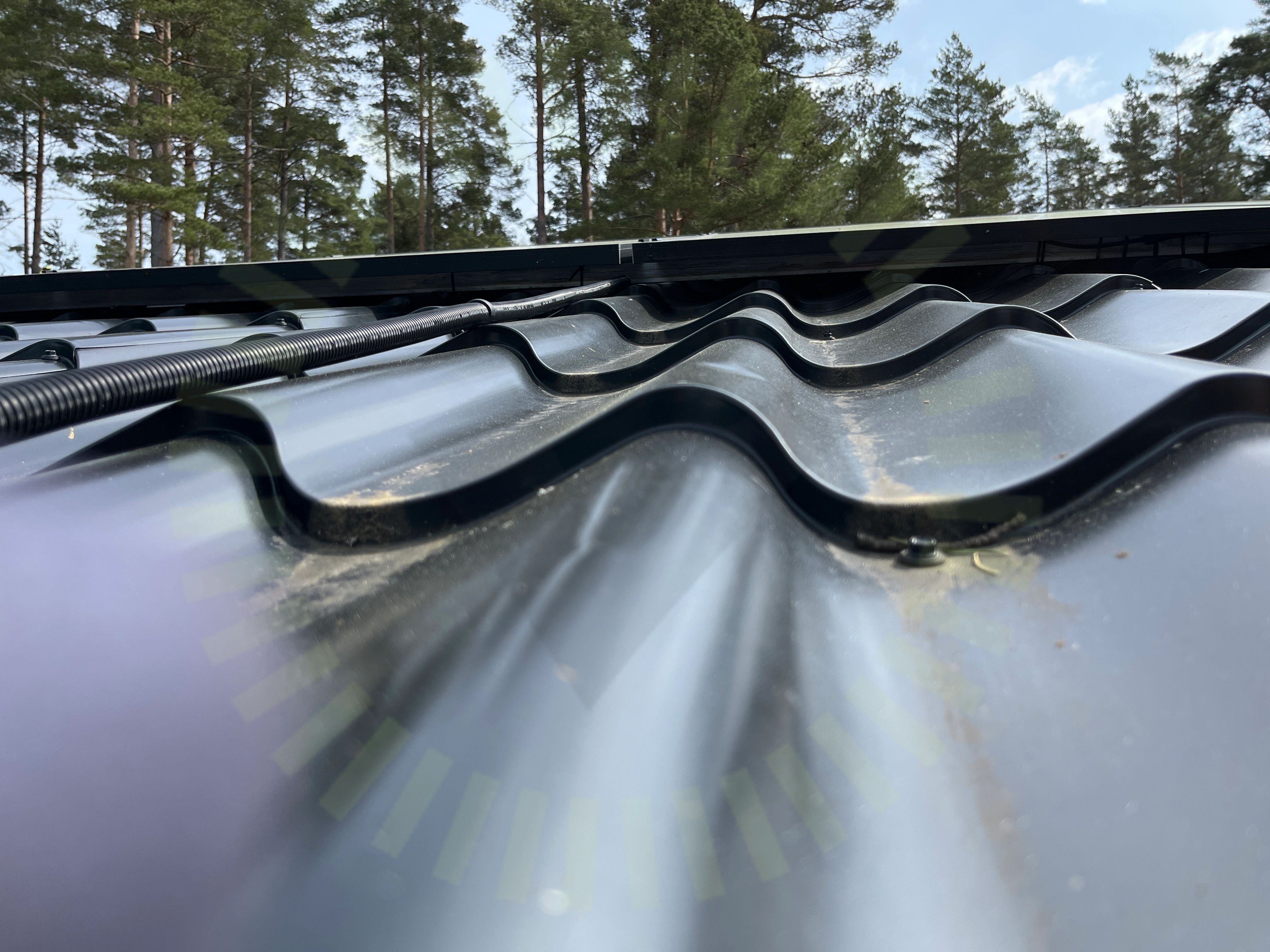

5.2 CC mått
Inte godkändInfästning är inte utförd med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt 80cm, max 73cm i lastberäkning.
Snö- och vindlastberäkning

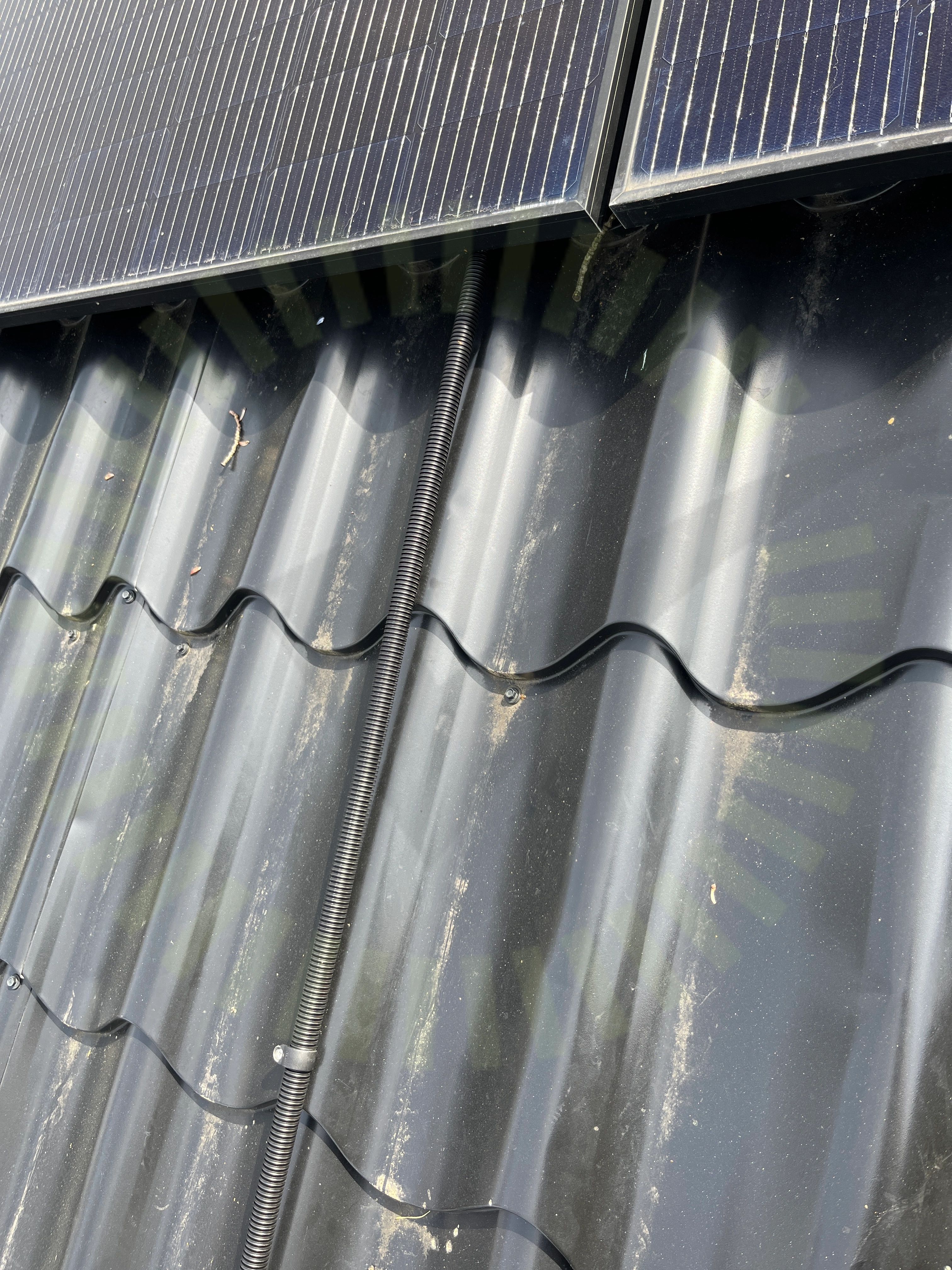

5.3 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)
5.4 Infästning full kontakt
Inte godkändInfästningen sitter inte korrekt monterad på plåten, fel fäste för denna sortens plåt.
SINGLEFIX VARIO I 400421EN I V1 I PRODUCT SHEET I 201909, Sida 3
5.5 Placering av infästningar
Inte godkändInfästningar får inte sitta där takplåten överlappar.
SINGLEFIX VARIO I 400421EN I V1 I PRODUCT SHEET I 201909, Sida 4
5.6 Skenornas överhäng
Inte godkändTvå olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.
5.7 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
Tillverkarens anvisningar
5.8 Snö- och Vindlastberäkning
Inte godkändTvå olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.
5.9 Skenornas infästning
Inte godkändTvå olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.
Godkända kontrollpunkter
12/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaMittklämmorPlåtinfästningSkadorSkenans utstick för klämmaTakplåt tjocklekVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/23SäkerhetsavståndTakgenomföring
Tak 1, Wasi: Falsad plåt
Anmärkningar
2/216.1 Avsaknat underlag
Inte godkändKund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.

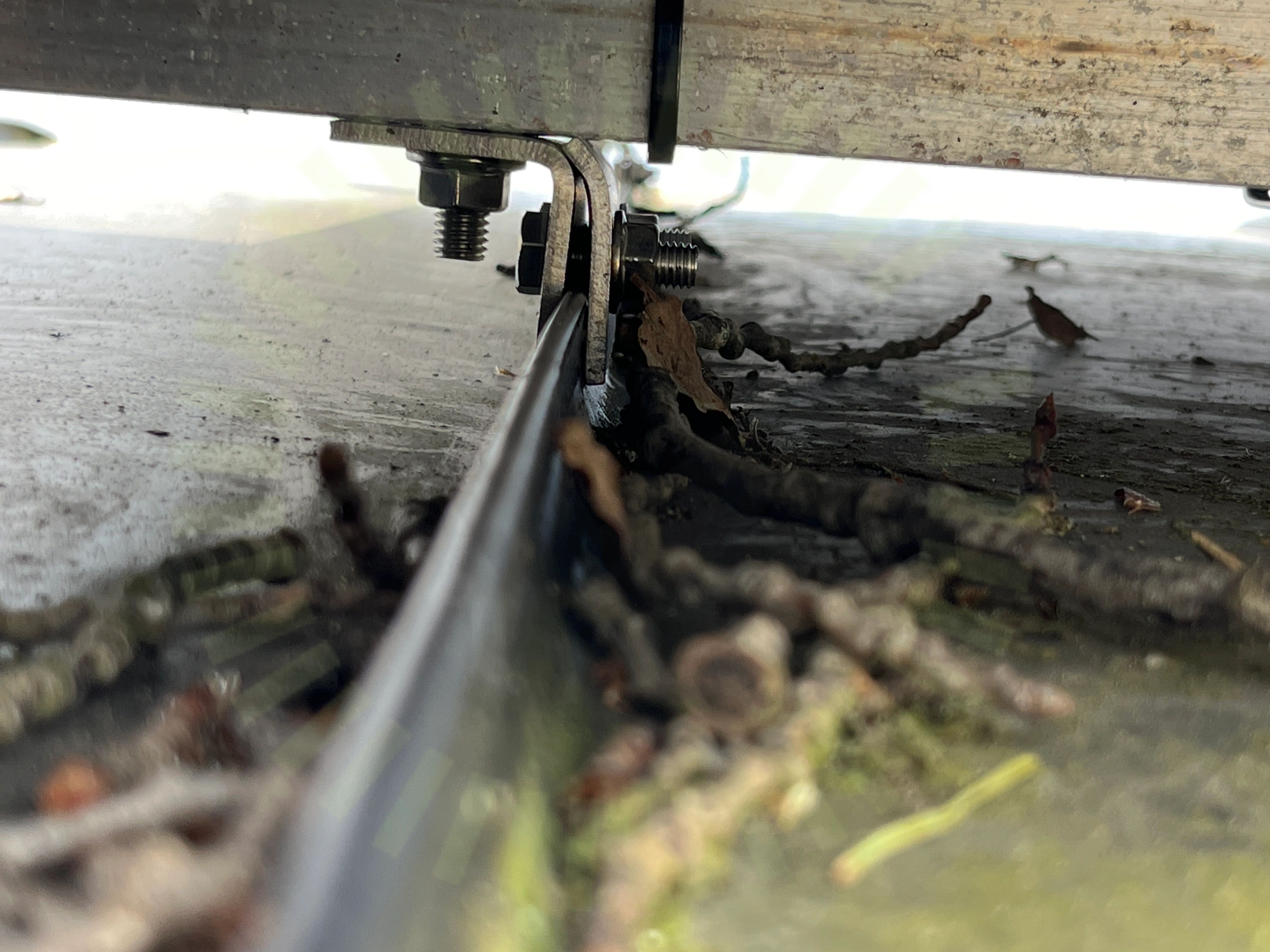

6.2 Korrekt fals
Inte godkänd
Tillverkarens anvisningar
Godkända kontrollpunkter
18/21Använd skruv för klämmaCC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas kontaktKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdSkadorSkenans utstick för klämmaSkenornas infästningSkenors avstånd till varandraSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/21Skenornas överhäng
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4
8.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
8.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
5/33
9.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SolarEdge: Clearance guidelines for multiple inverter mounting Version 1.7 , Sida 6
9.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
9.3 Förskruvning
Inte godkändKabeln går att röra in och ut.
9.4 Identifiering
Inte godkändMärkning är inte utfört så det är tydligt vad som tillhör vad.
SS 436 40 00 (514.1)
9.5 Kablagets böjradie
Inte godkändKabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
28/33AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddEnkelisolerade ledareFastsäkring av växelriktareGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter
