1.1 CC mått
Inte godkändInfästningen är inte monterad med korrekt CC mått.
Tillverkarens anvisningar
Besiktningsrapport
8.6
Installation genom
Svea Solar
Datum
13 oktober 2022
Ort
Djursholm, Stockholms län
86% godkända14% ej godkända
Om installationen
PanelerTrina: Vertex DE09.05
OptimerareSolarEdge: S-Serie
MontagesystemESDEC: ClickFit EVO Universal Hook
VäxelriktareSolarEdge: SE12.5K-SE20K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
ESDEC: ClickFit EVO Universal Hook
Anmärkningar
3/23
1.2 Skenornas överhäng
Inte godkändÖverhänget stämmer inte överens tillverkarens anvisningar.
Tillverkarens anvisningar

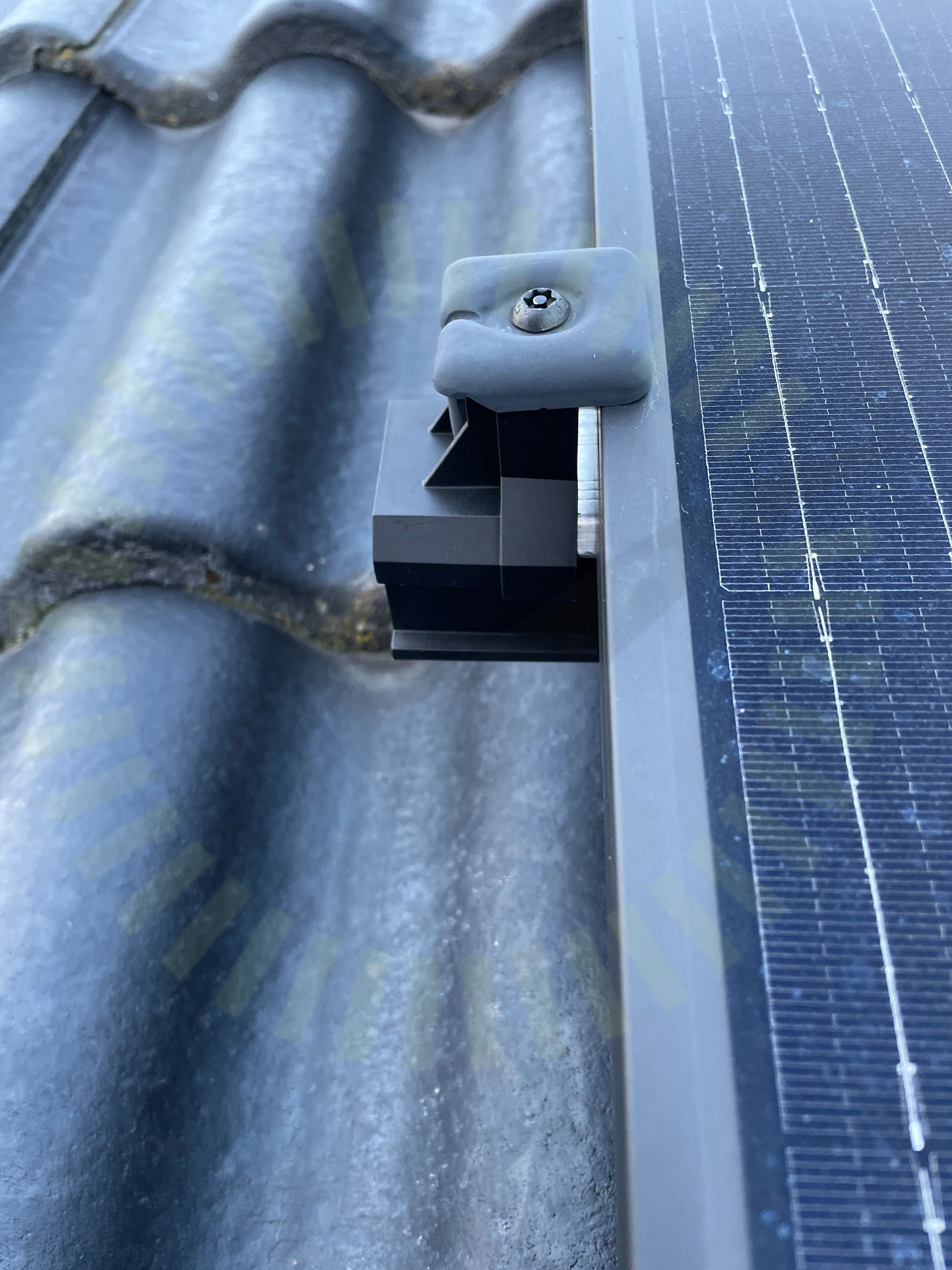

1.3 Slutfäste
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar.
Tillverkarens anvisningar
Godkända kontrollpunkter
18/23AvståndBelastningBärläktFrämmande materialKabeluppfästningKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTaklutningUrspårningVäderbeständigt material
Ej tillgängligt vid besiktning
2/23HöjdjusteringTakgenomföring
SolarEdge: S-Serie
Anmärkningar
1/5

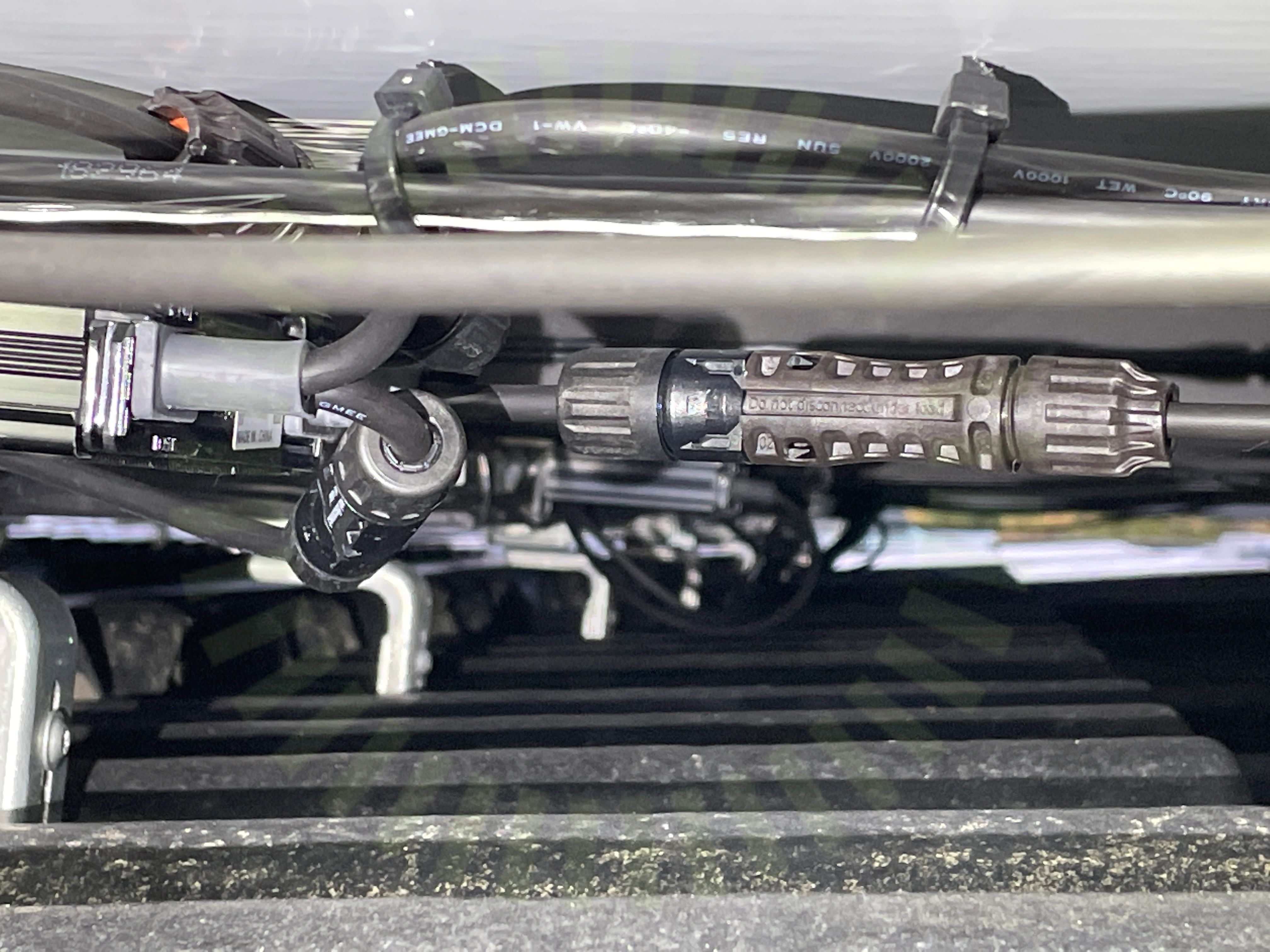

2.1 Optimerare: Dragavlastade
Inte godkändKablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Optimerare: Fastsäkring av produktOptimerare: KompatibilitetOptimerare: KontakterOptimerare: Placering
SolarEdge: SE12.5K-SE20K
Anmärkningar
3/283.1 Dokumentation Växelriktare
Inte godkändProjektering av växelriktare saknas. T.ex resultatrapport eller strängschema.
3.2 Förskruvning
Inte godkändFörskruvningen ska hålla tätt och förhindra att kabeln dras ur.
Tillverkarens anvisningar

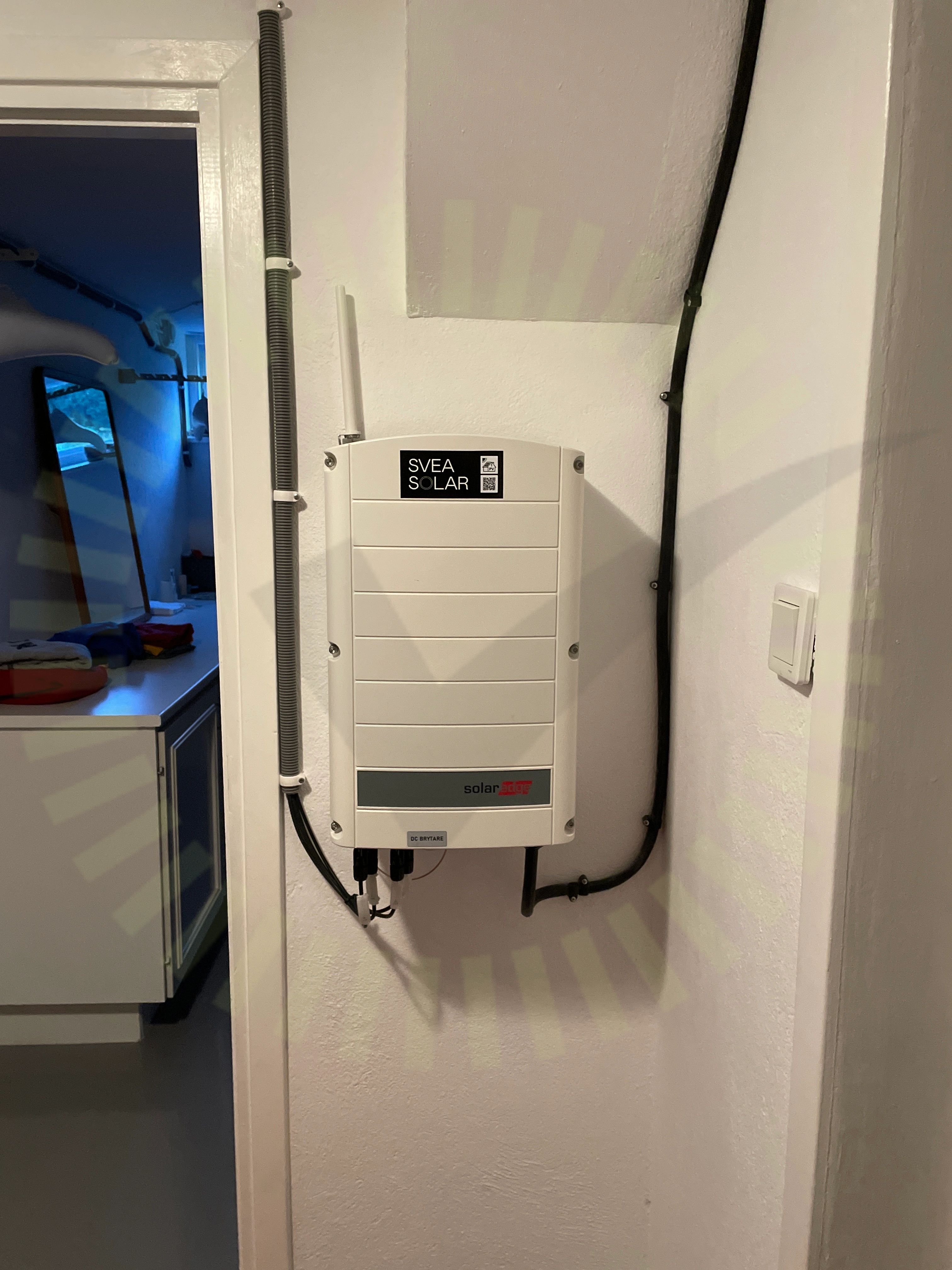

3.3 Varning för likström
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
25/28AC BöjradieAC FörläggningAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningSäkringTillförlitligt fästTätningsinsattsUtrymmeVarning för backspänningVentilationVinkelVärmeutveckling
Trina: Vertex DE09.05
Anmärkningar
2/11
4.1 Dragavlastade
Inte godkändKablage utsätts för dragbelastningar.
SS 436 40 00 (522.8.3)

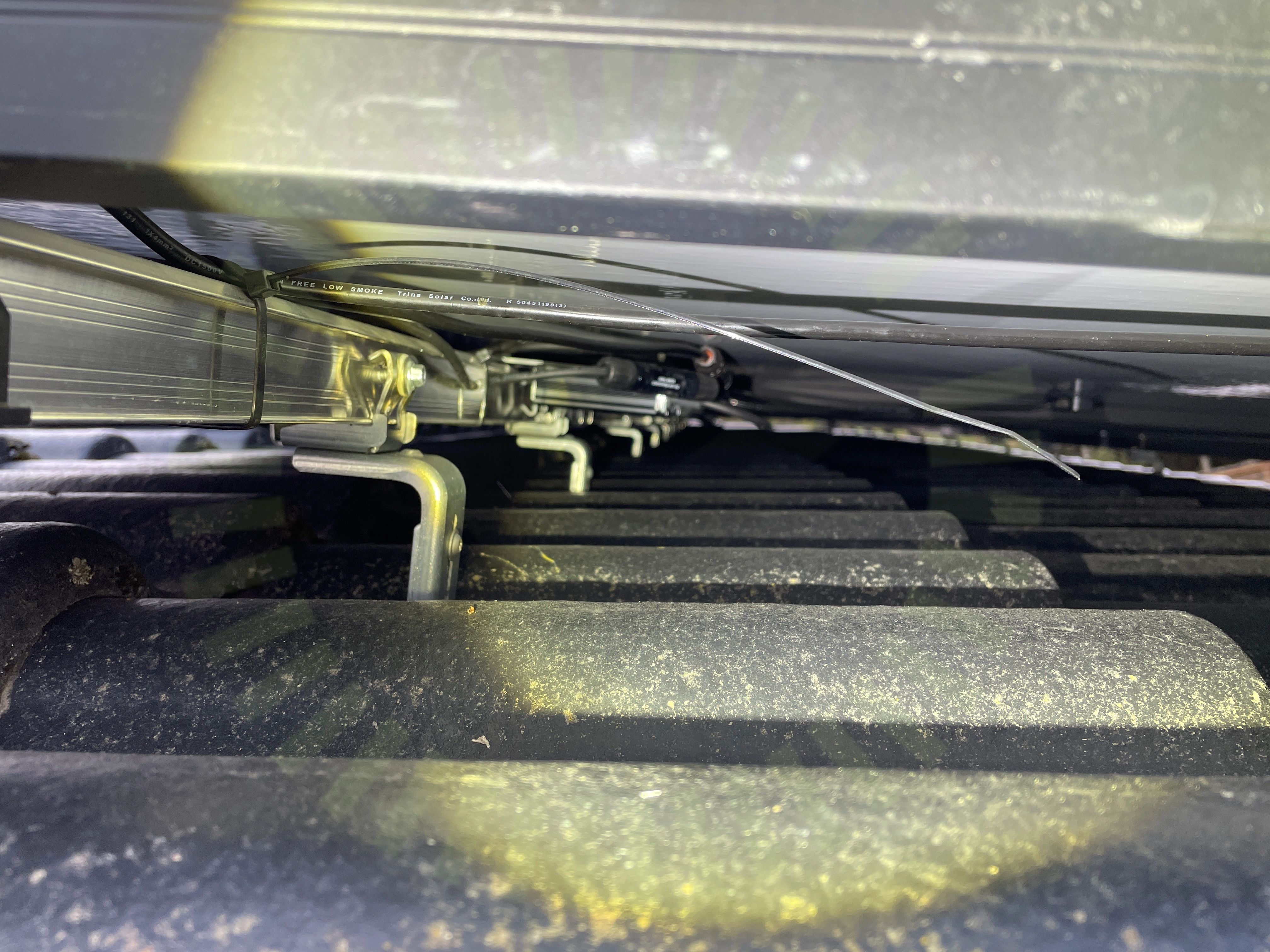

4.2 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
8/11DräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterHöjdskillnadMellanrum panelramSkadorSkugga
Ej tillgängligt vid besiktning
1/11Strängförläggning
