Besiktningsrapport
9.4
Installation genom
Sesol
Datum
11 december 2023
Ort
Habo, Jönköpings län
Fastsäkring av produkt
Kablagets böjradie
96% godkända
4% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/13
1.1 Fastsäkring av produkt
Inte godkänd
Styrmodulen är inte fastsäkrad.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73
Godkända kontrollpunkter
12/13
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Närliggande objekt
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/34

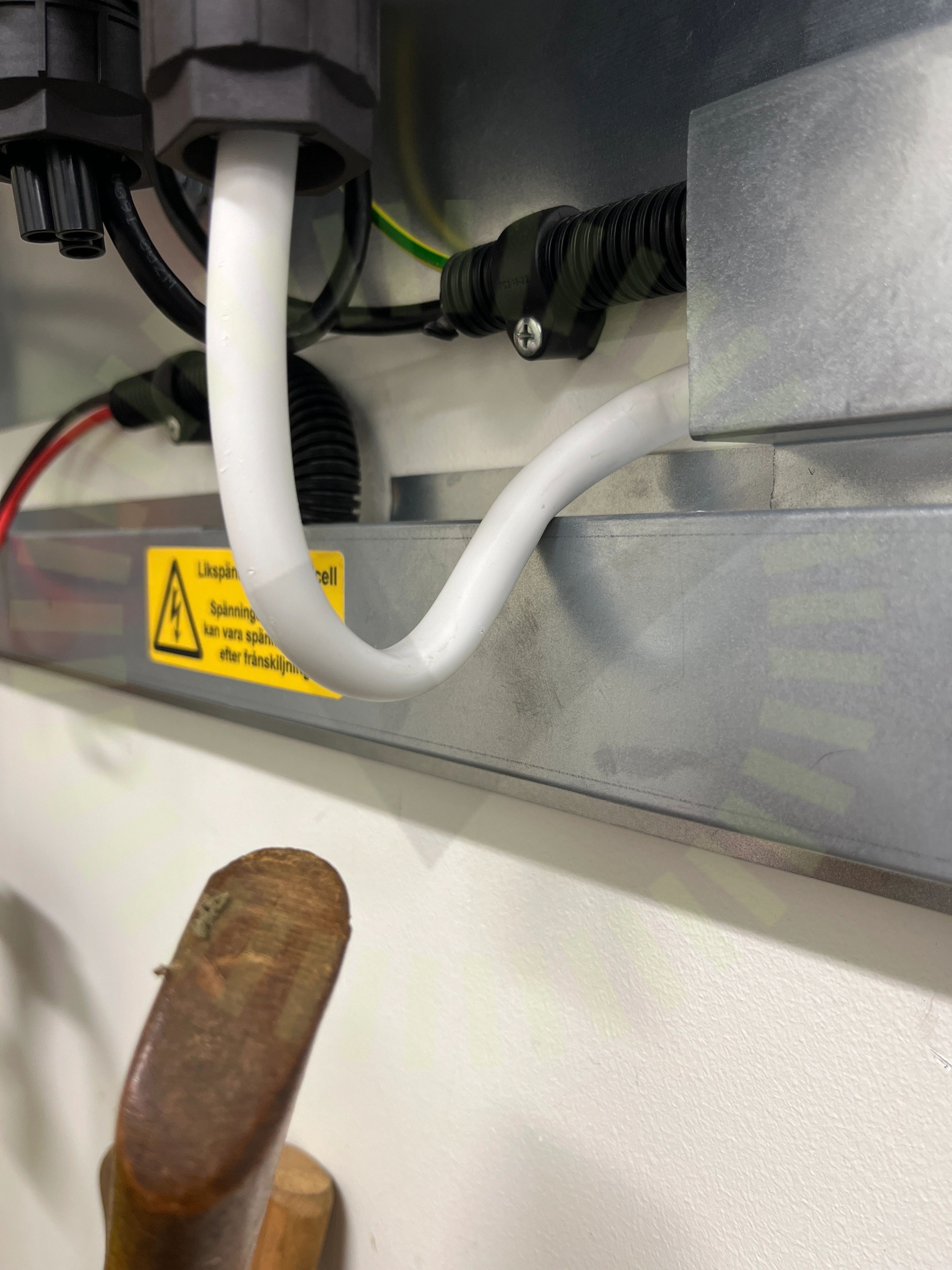

3.1 Kablagets böjradie
Inte godkänd
Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
32/34
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Ström
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/34
Strängdesign
