Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

Kvarnerup Konsult AB

Datum

24 oktober 2023

Ort

Lund, Skåne län
Jord ansluten i brytare
Panelkablaget generell böjradie
Stress på kontakter
91% godkända9% ej godkända

Om installationen

PanelerRisen: RSM40-8
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareSAJ: R5 3-20K-T2
TillbehörUndercentral
Kvarnerup Konsult AB

Installerad av Kvarnerup Konsult AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Risen: RSM40-8

Anmärkningar

2/17
Kontaktdon

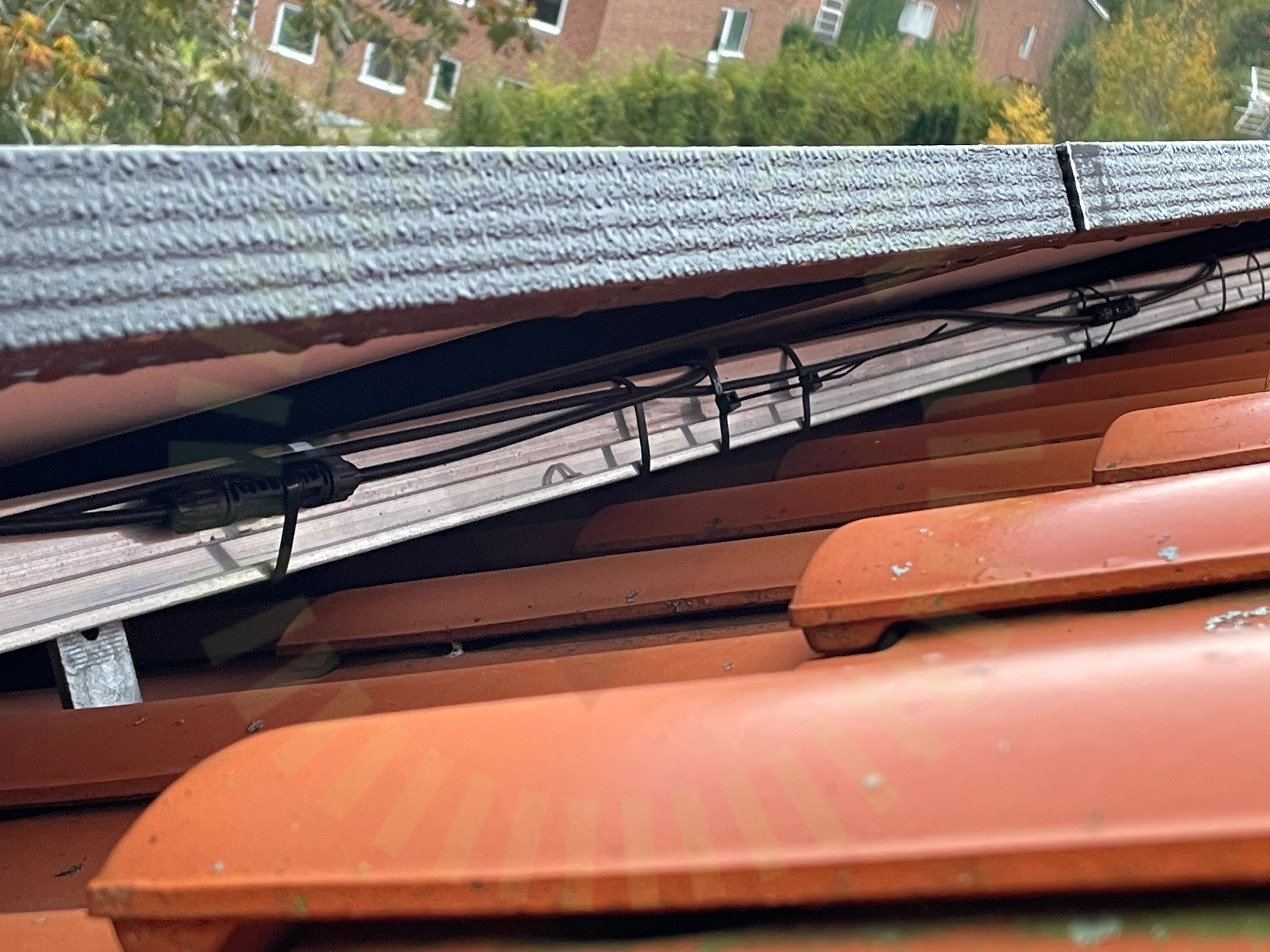

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje. Förekommer generellt.

MA711 (se_en) Monteringsanvisningar, Sida 4
Panelkablaget generell böjradie

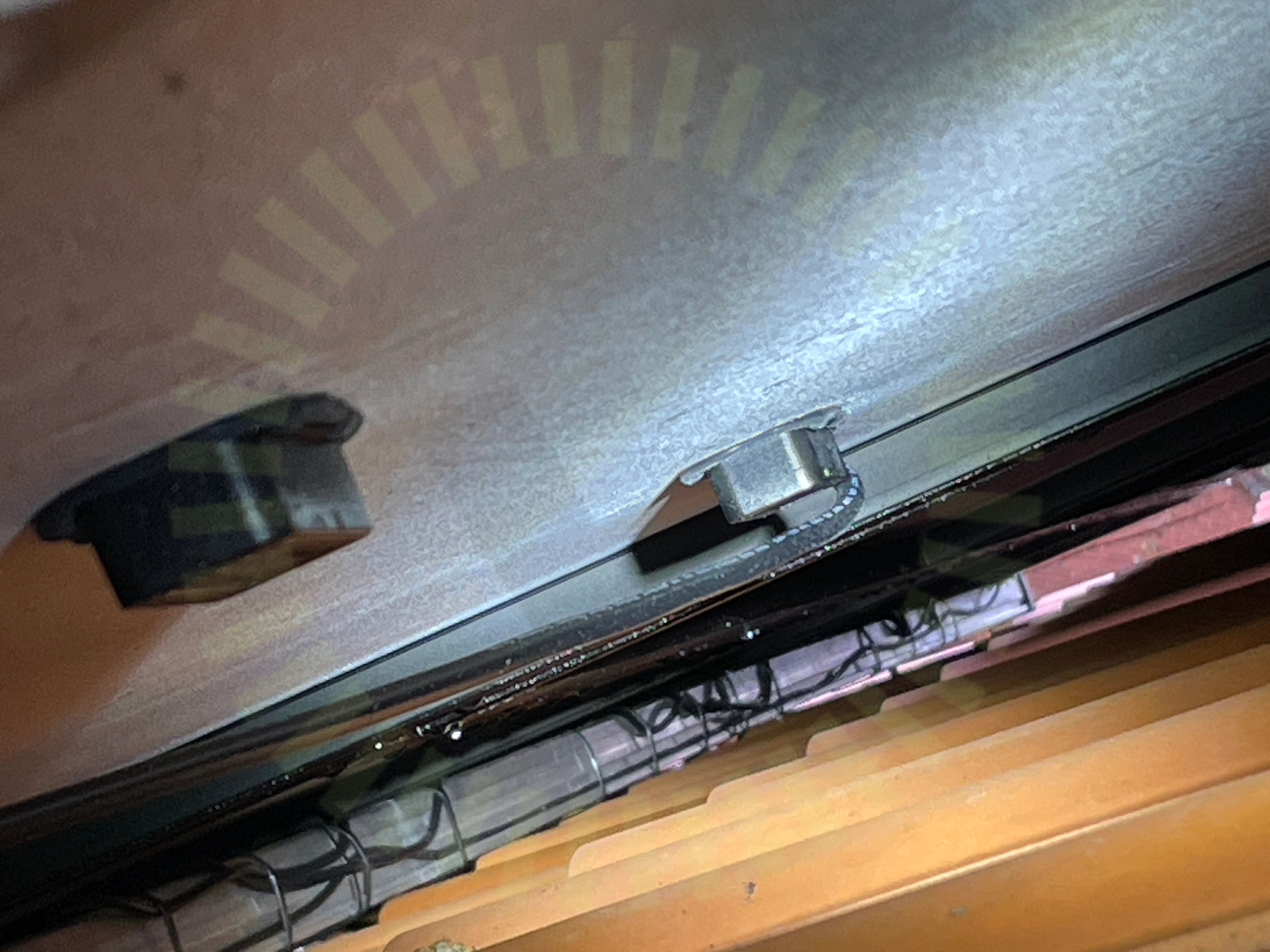

2.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/17
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17
Förbindelse av kontakter

SAJ: R5 3-20K-T2

Anmärkningar

2/35
Informering av solceller

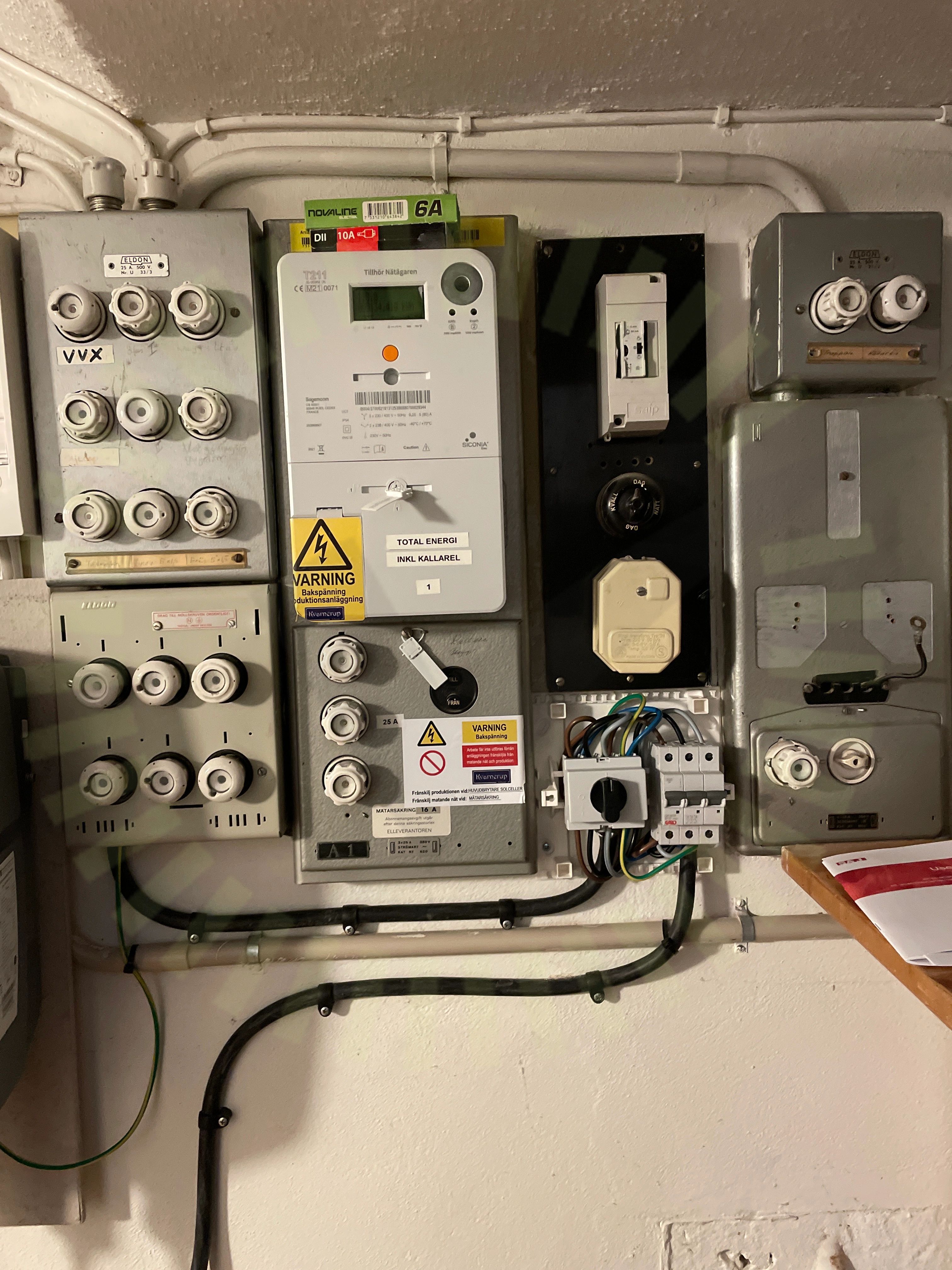

3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Stress på kontakter

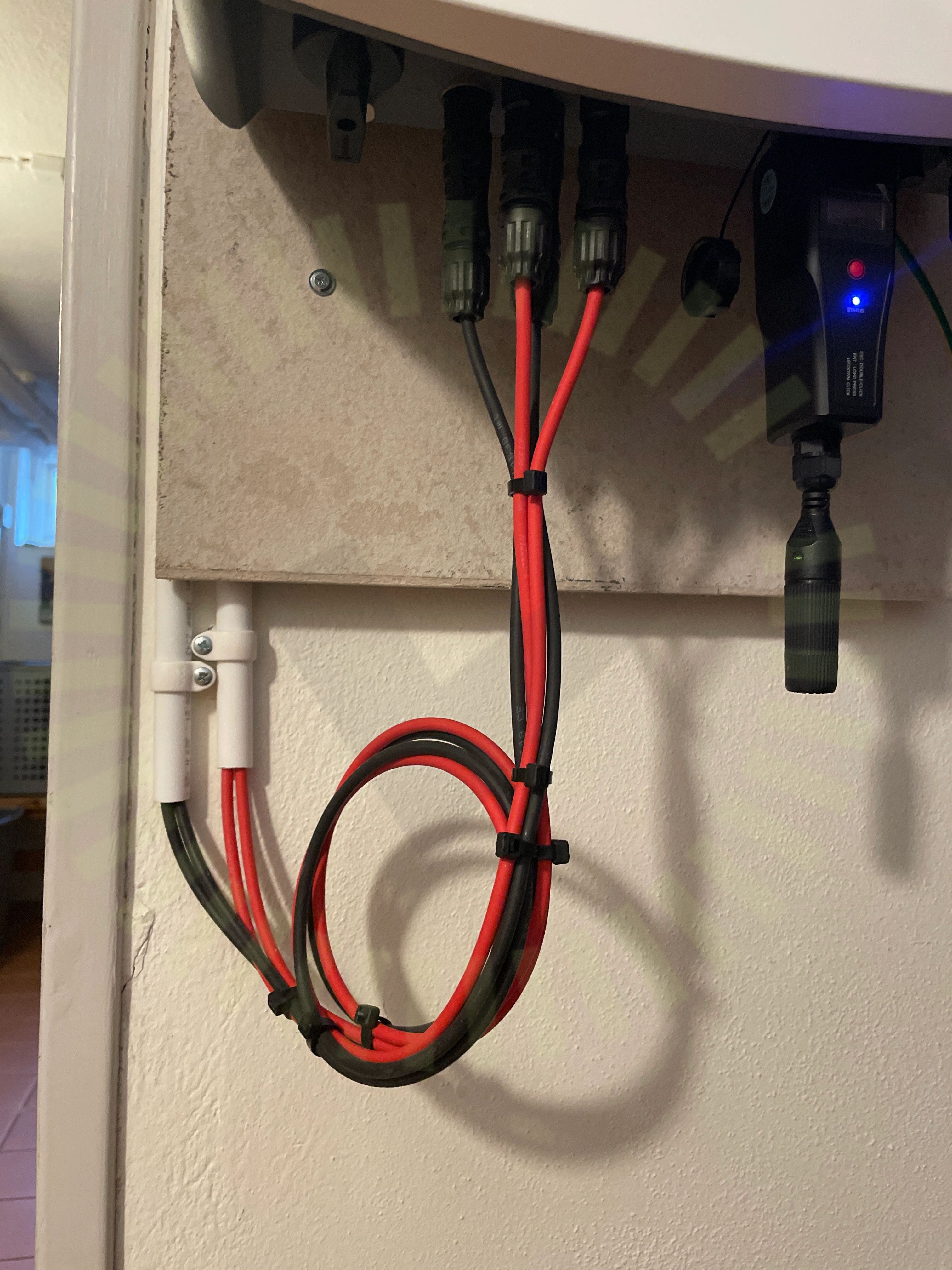

3.2 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för negativ stress från kablagets tyngd.

Godkända kontrollpunkter

33/35
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt material

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

1/1

4.1 Dokumentering

Överenskommelse

I samtal med kund rekommenderas det att dokumentera infästningen i takstol/råspont.

Undercentral

Anmärkningar

1/1
Jord ansluten i brytare

5.1 Jord ansluten i brytare

Inte godkänd

Jord är ansluten till brytaren.

Undercentral

Godkända kontrollpunkter

5/5
BöjradieFemledarsystemInfästningPlaceringSkydd mot beröring

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

3/22
Kabeluppfästning

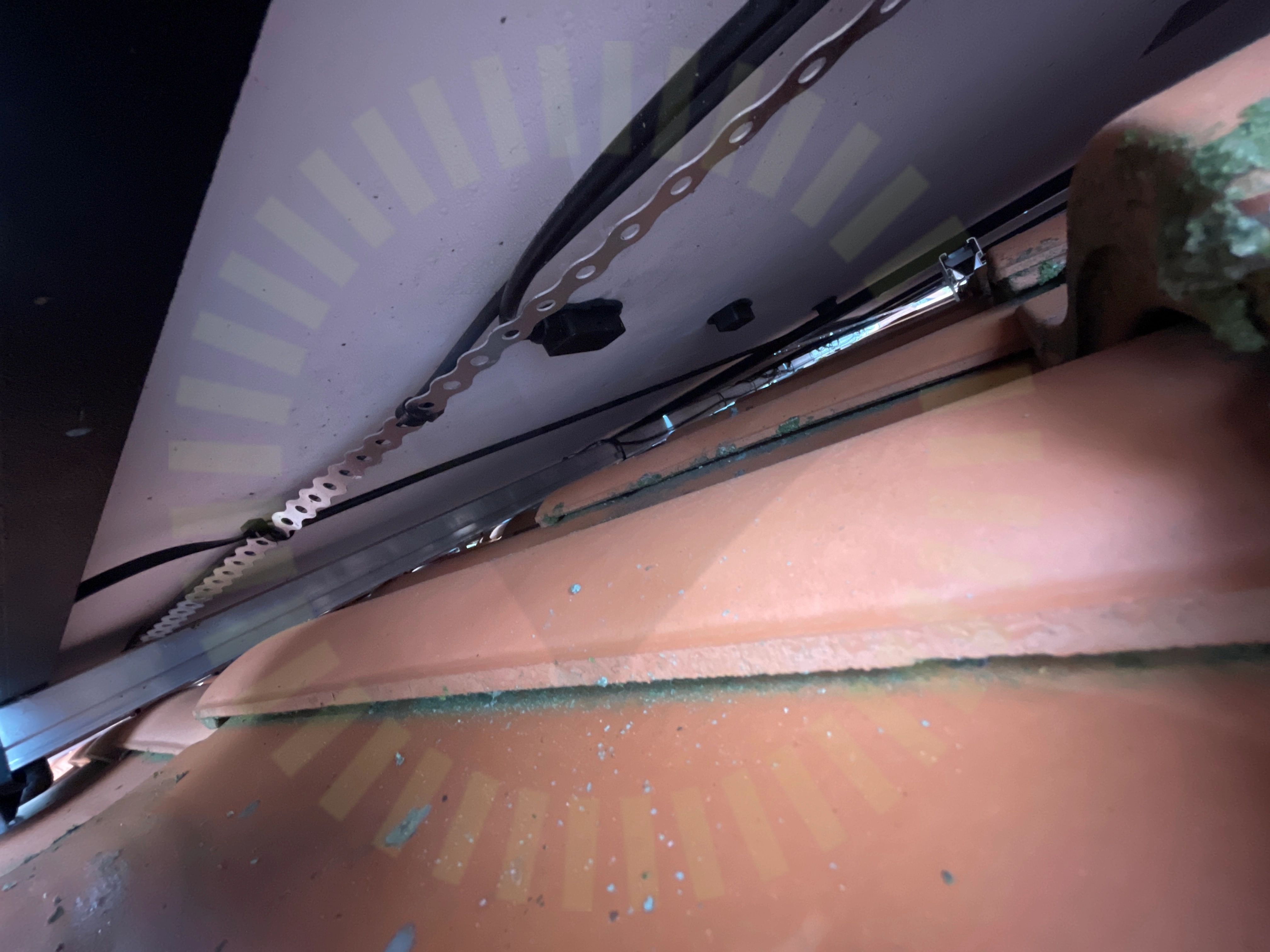

7.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Skenornas infästning

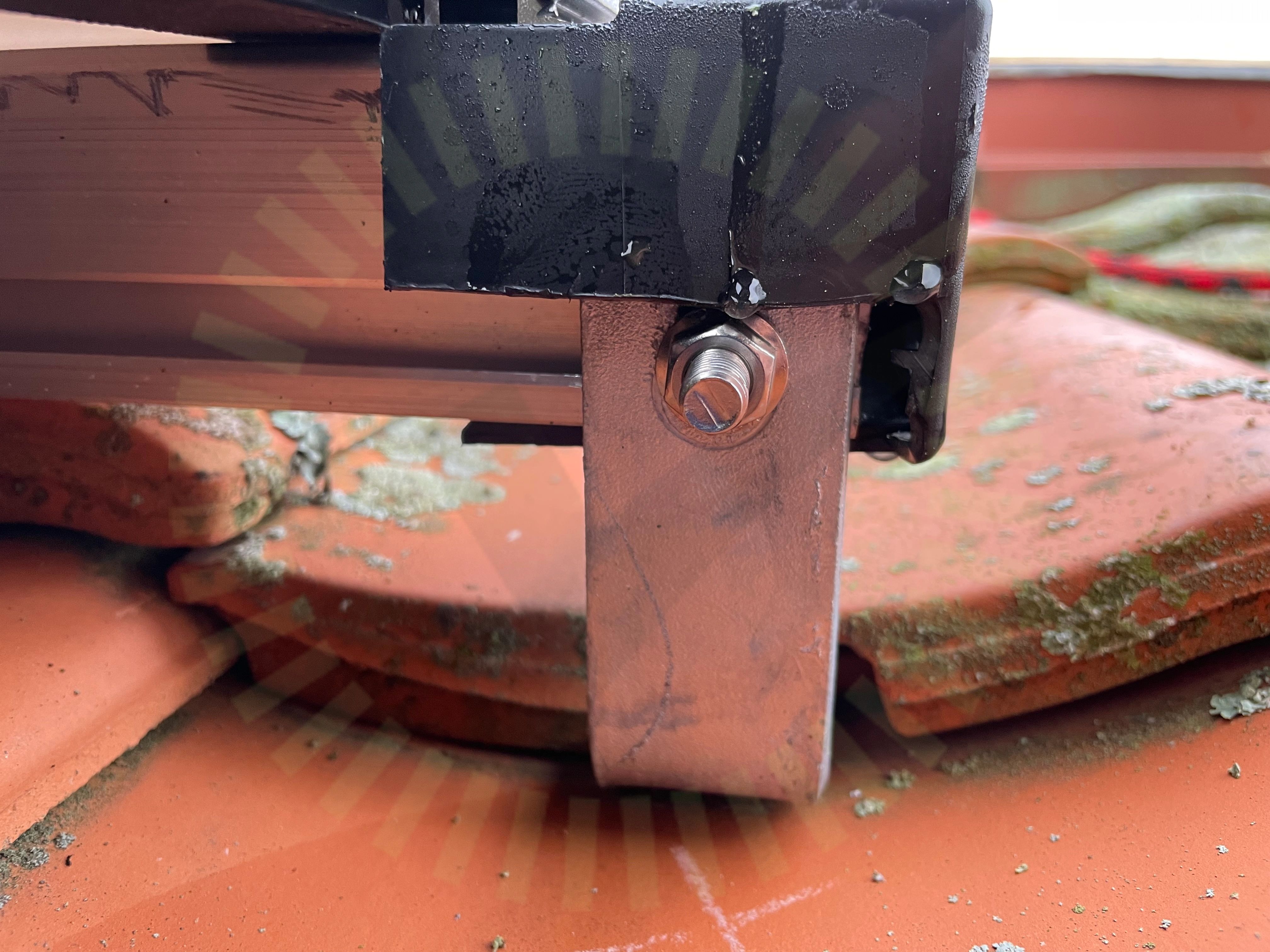

7.2 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan på flertalet ställen.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

7.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Risen paneler på taket.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas överhängTakets lutningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

5/22
RåspontsinfästningSkenskarvarTakgenomföringTakkrokarnas CCTakstolsinfästning

Wago: Energy Meter (MID)

Godkända kontrollpunkter

2/2
SmartmätareSmartmätare
