1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.4
Installation genom
Skandica Solar
Datum
9 augusti 2023
Ort
Olofstorp, Västra Götalands län
85% godkända15% ej godkända
Om installationen
PanelerRisen: RSM40-8
MontagesystemNordmount Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema stämmer inte med verkligheten.
Godkända kontrollpunkter
1/3Avtal
Tak 1, Nordmount Panntak
Anmärkningar
4/29

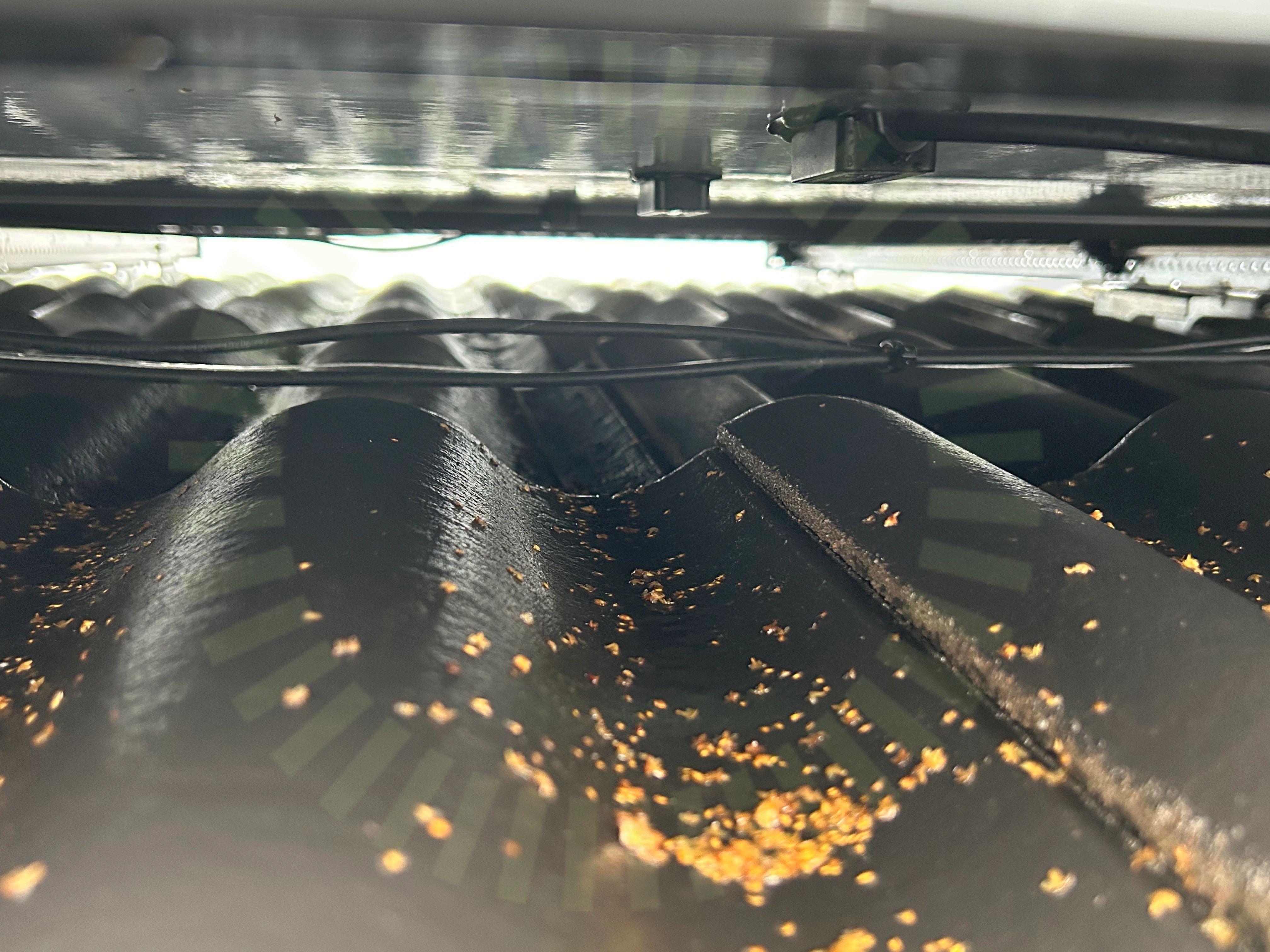

2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
2.2 Skenors avstånd till varandra
Inte godkändLastberäkning att kontrollera mot saknas.
2.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
2.4 Takkrokarnas CC
Inte godkändLastberäkning att kontrollera mot saknas. Max uppmätt mått 120cm.
Nordmount konfigurator
Godkända kontrollpunkter
25/29Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaKlämmans åtdragningsmomentLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarv rörligSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Risen: RSM40-8
Anmärkningar
2/17

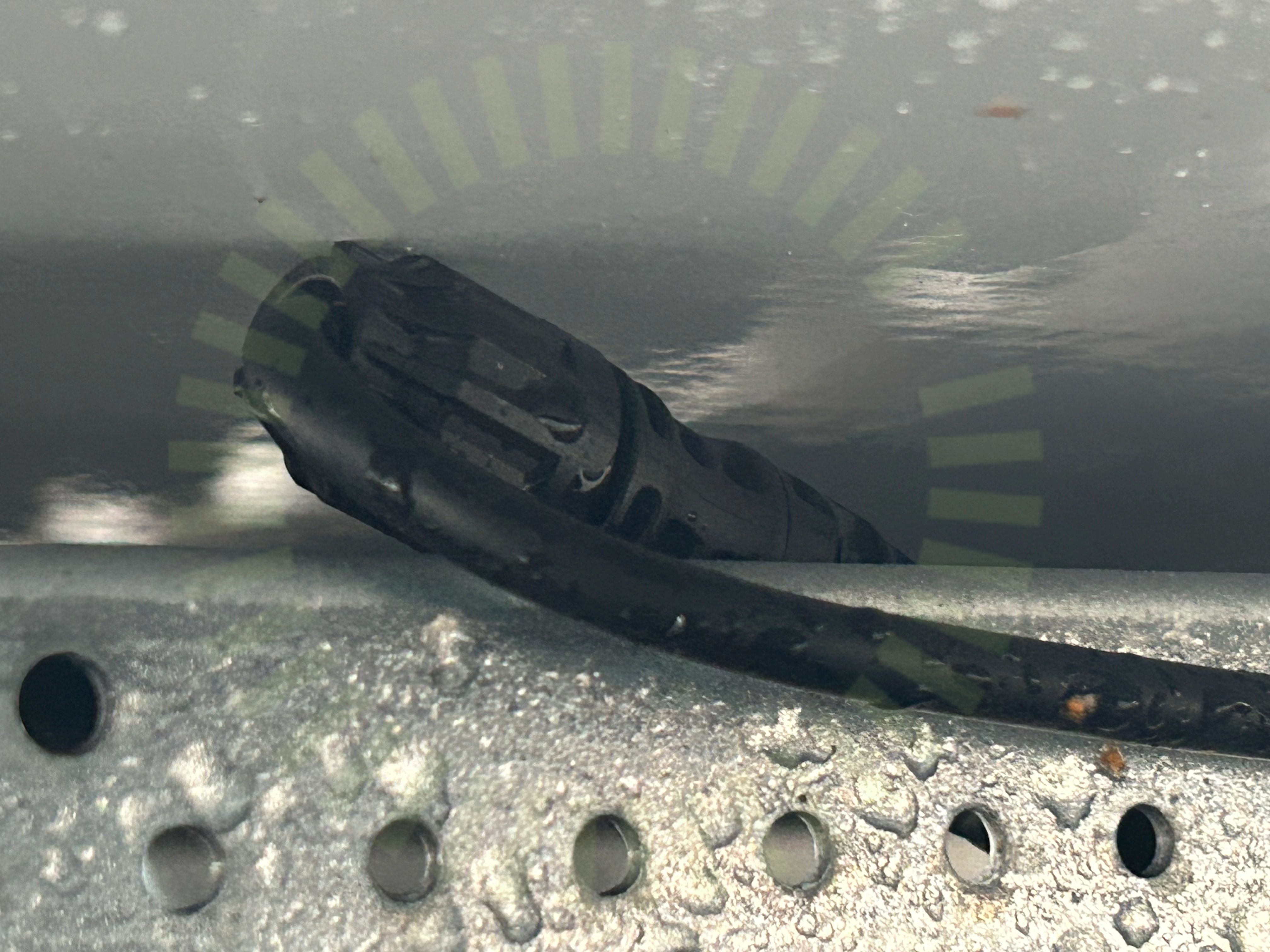

3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke.
3.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Undercentral
Anmärkningar
1/9

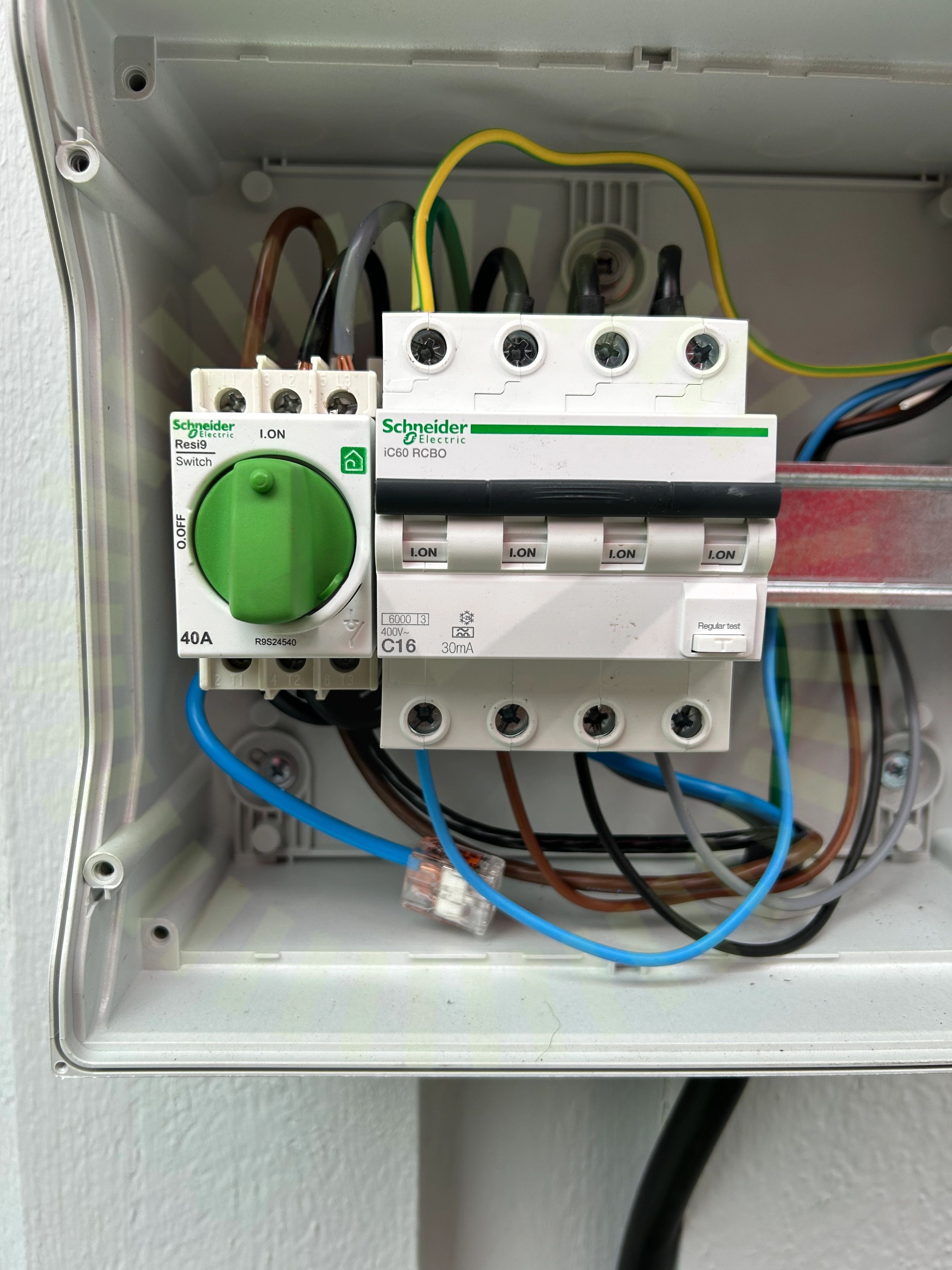

4.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
8/9BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5

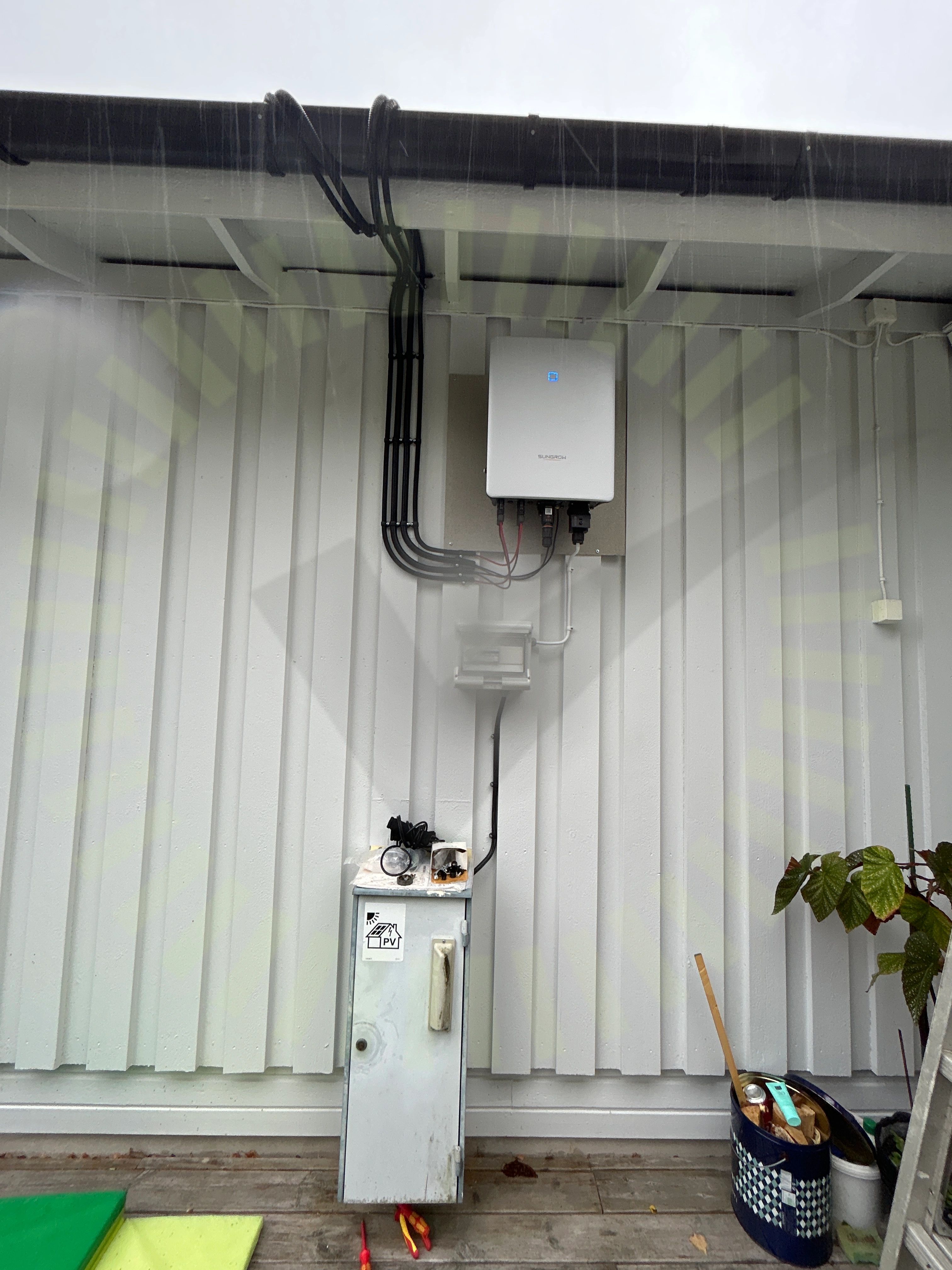

5.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
7/37

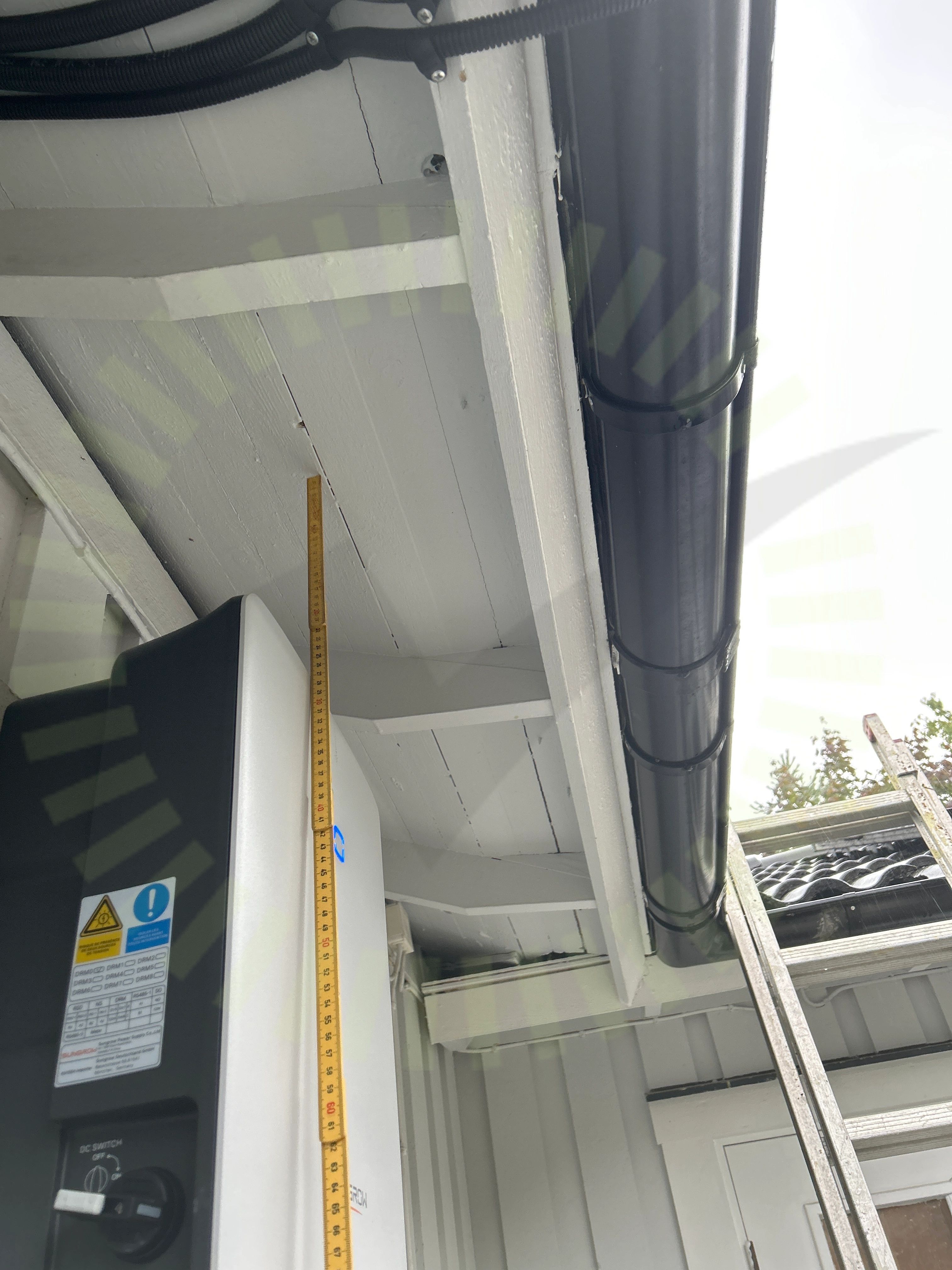

6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SG3.0-20RT-UEN-Ver18-202212, Sida 22

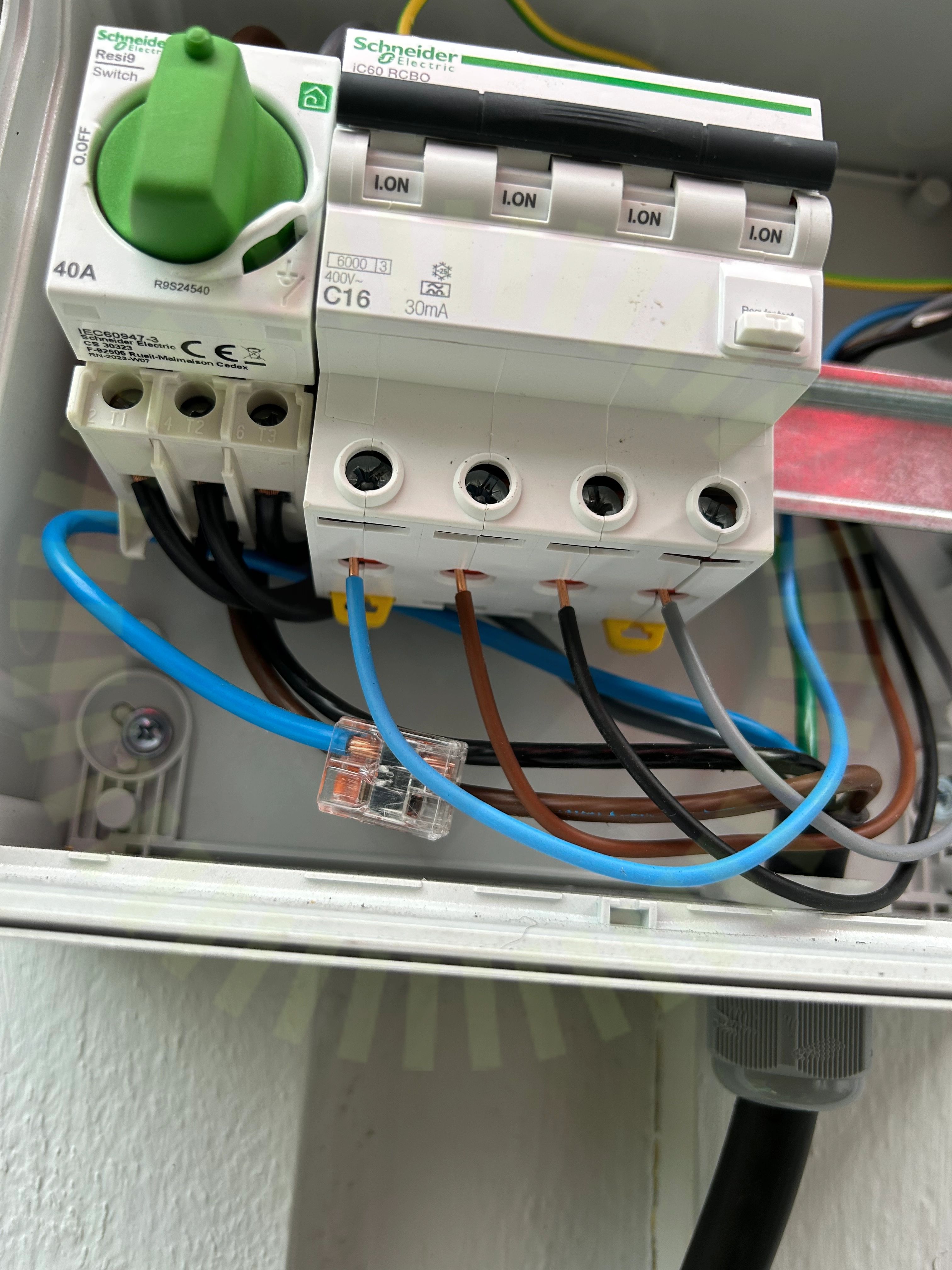

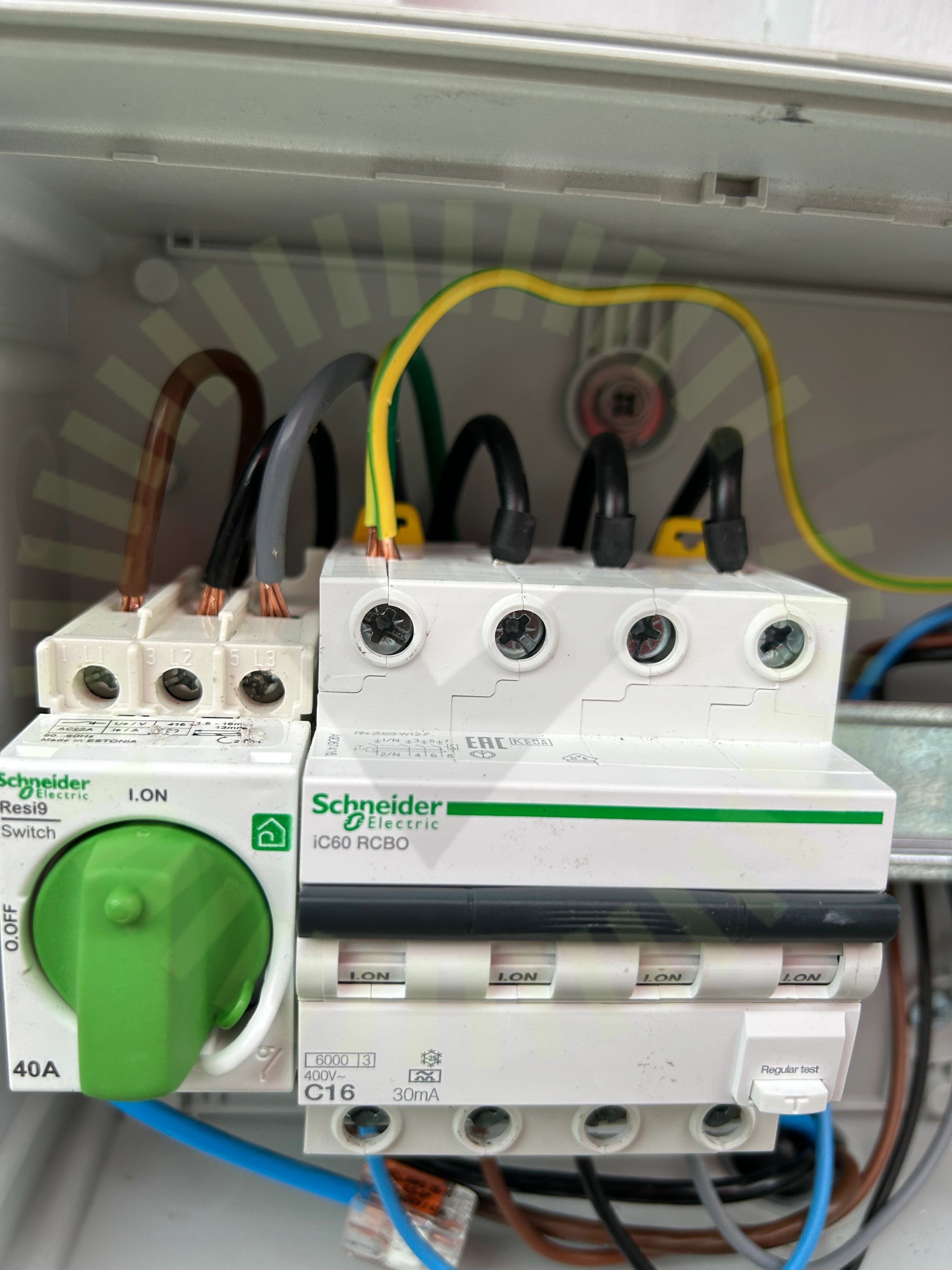

6.2 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter inte på rekommenderad mA.
SG3.0-20RT-UEN-Ver18-202212, Sida 34

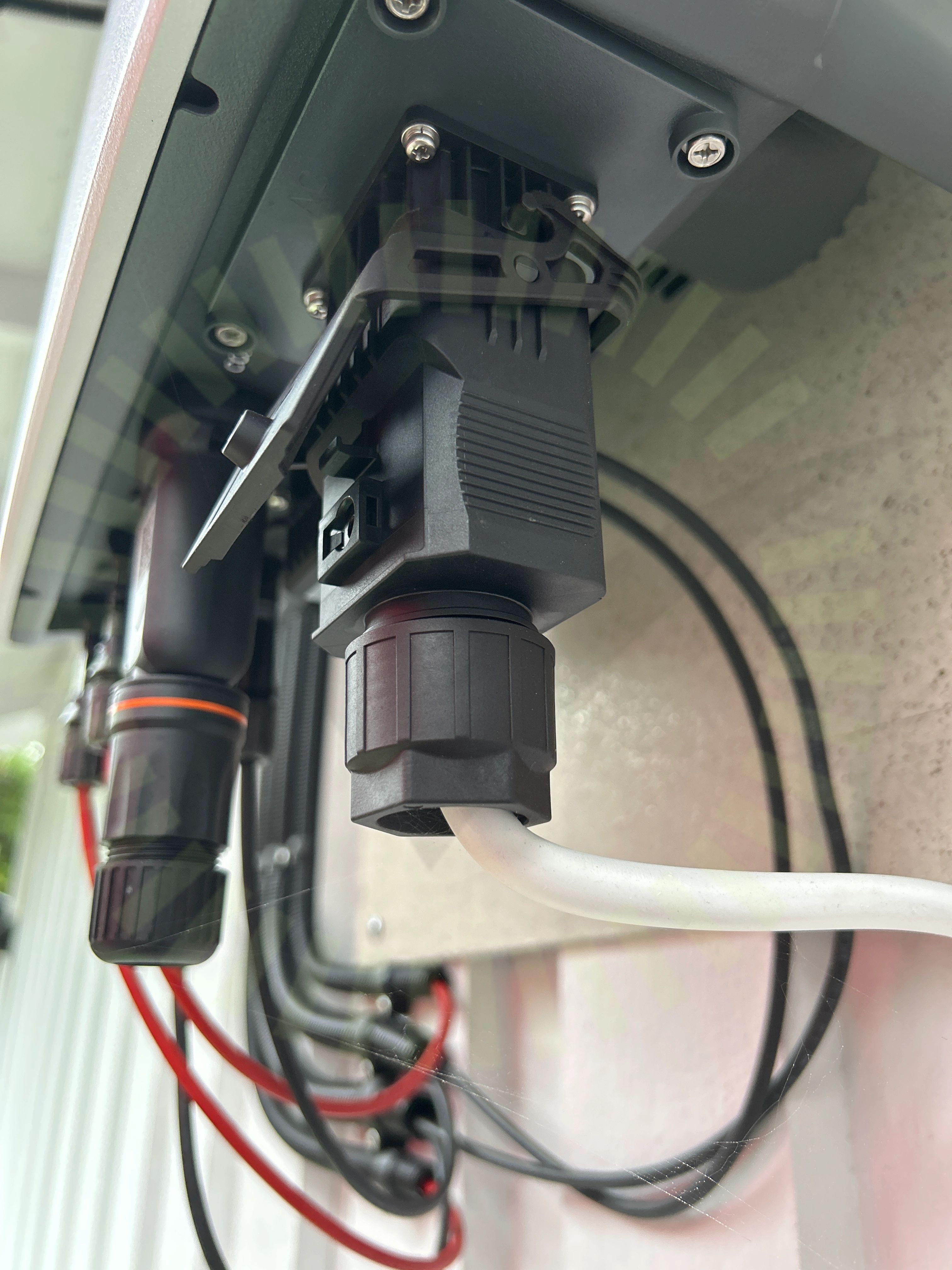

6.3 Förskruvning
Inte godkändFörskruvningen är inte korrekt monterad.
SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

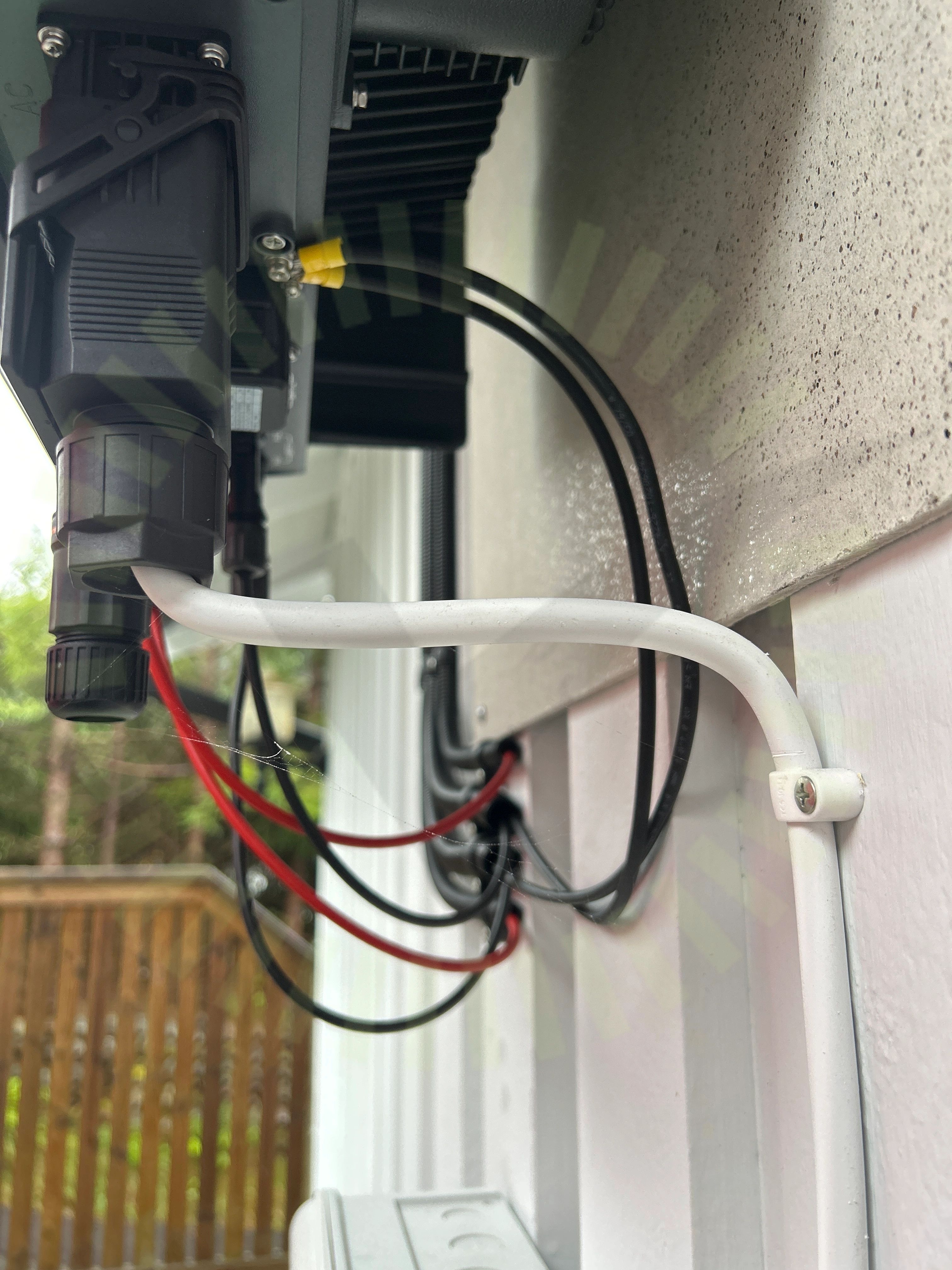

6.4 AC Böjradie
Inte godkändKabelns böjradie inte godkänd.

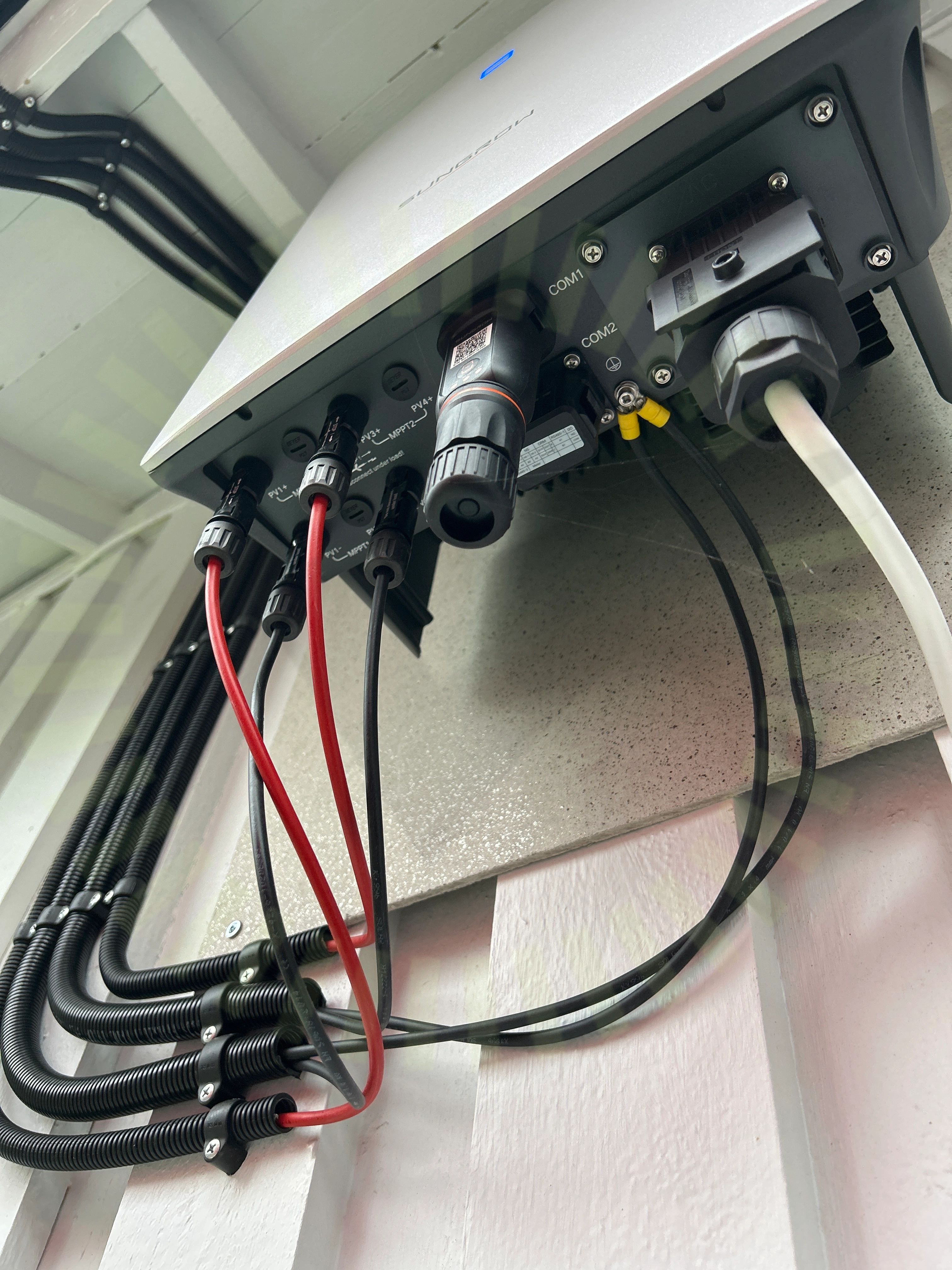

6.5 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
6.6 Strängdesign
Inte godkändPaneler i olika väderstreck är kopplade i samma sträng.
6.7 Uppskalad ledare
Inte godkändLedare är olämpligt långt uppskalade.
Godkända kontrollpunkter
30/37AC Anslutning VäxelriktareAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarDC Kontakter anslutningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
