Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

RSA Sol

Datum

6 mars 2023

Ort

LOMMA, Skåne län
Kopplingslåda
Skenskarvar
Dragavlastade
93% godkända7% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+WB)
OptimerareSolarEdge: S-Serie
MontagesystemWeland Stål: Råspont
VäxelriktareSolarEdge: SE3K-10K
TillbehörSäkerhetsbrytare AC
RSA Sol

Installerad av RSA Sol som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll DC saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, Hyundai: HiE-S(XXX)VG (BF+WB)

Anmärkningar

2/15
Mellanrum panelram

3.1 Mellanrum panelram

Inte godkänd

Mellanrum uppfylls ej.

Tillverkarens anvisningar
Kopplingslåda

3.2 Kopplingslåda

Inte godkänd

Kablarna är ansträngda vid utgångarna.

Godkända kontrollpunkter

13/15
DräneringshålFästenas placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

4.1 Dragavlastade

Inte godkänd

Kablarna är ansträngda vid utgångarna.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Tak 1, Weland Stål: Råspont

Anmärkningar

1/22

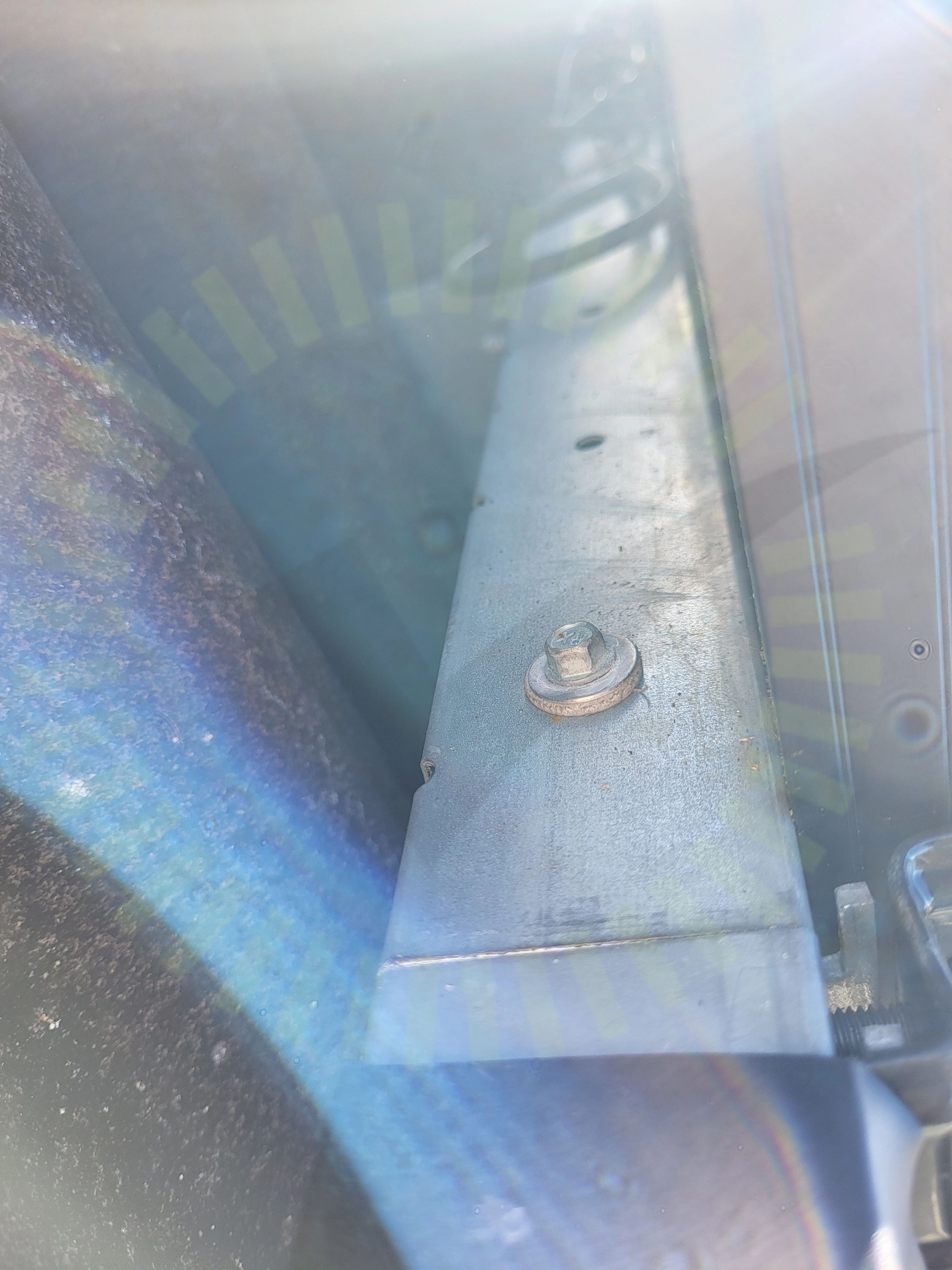

Skenskarvar

5.1 Skenskarvar

Inte godkänd

Skruvar saknas på somliga skarvar.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

20/22
Främmande materialKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22
Takgenomföring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

6.1 Varning för likspänning

Inte godkänd

Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Godkända kontrollpunkter

26/26
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare fastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
