Besiktningsrapport

9.3

Installation genom

SunBro

Datum

5 december 2023

Ort

Dingle, Västra Götalands län

Skenornas infästning

Råspontsinfästning

Underliggande takpanna

+ 1

94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPH

MontagesystemWeland Stål: Råspont

VäxelriktareSunGrow: SG5-12RT

Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Longi: LR5-54HPH

Anmärkningar

1/17

2.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

14/17

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradieMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

2/17

Förbindelse av kontakterSträngförläggning

SunGrow: SG5-12RT

Anmärkningar

2/39

3.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion. Detta gäller MPPT 2.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

3.2 Förskruvning

Inte godkänd

Förskruvningen är inte korrekt installerad. 2 kablar i förskruvningen som är gjord för 1 kabel.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

Godkända kontrollpunkter

37/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Weland Stål: Råspont

Anmärkningar

3/22

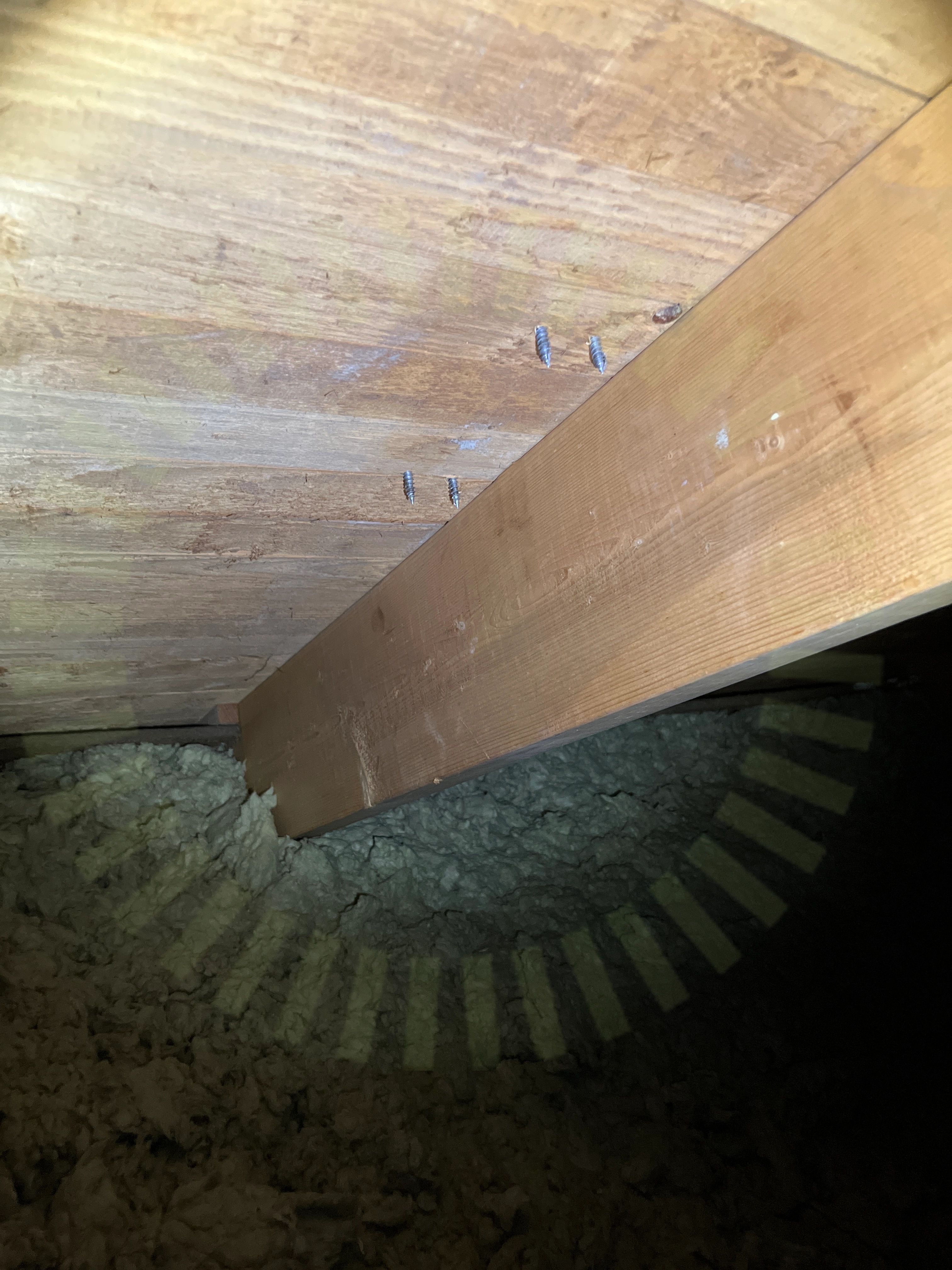

4.1 Råspontsinfästning

Inte godkänd

Infästning har ej utförts korrekt, man har inte följt tillverkarens krav på vilken skruv som ska användas.

MA5104. Sid 1 (1) | Version 4 - 221101

4.2 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning.

MA5102 Sid 1 (1) | Version 3 - 221101

4.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22

Takgenomföring
