1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.3
Installation genom
SolNord AB
Datum
5 februari 2024
Ort
Ängelholm, Skåne län
88% godkända12% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörUndercentral
TillbehörCHINT: Growatt DTSU666
Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Batteri
Godkända kontrollpunkter
15/15Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
4/4Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Tak 1, Longi: LR5-54HTB
Anmärkningar
3/17

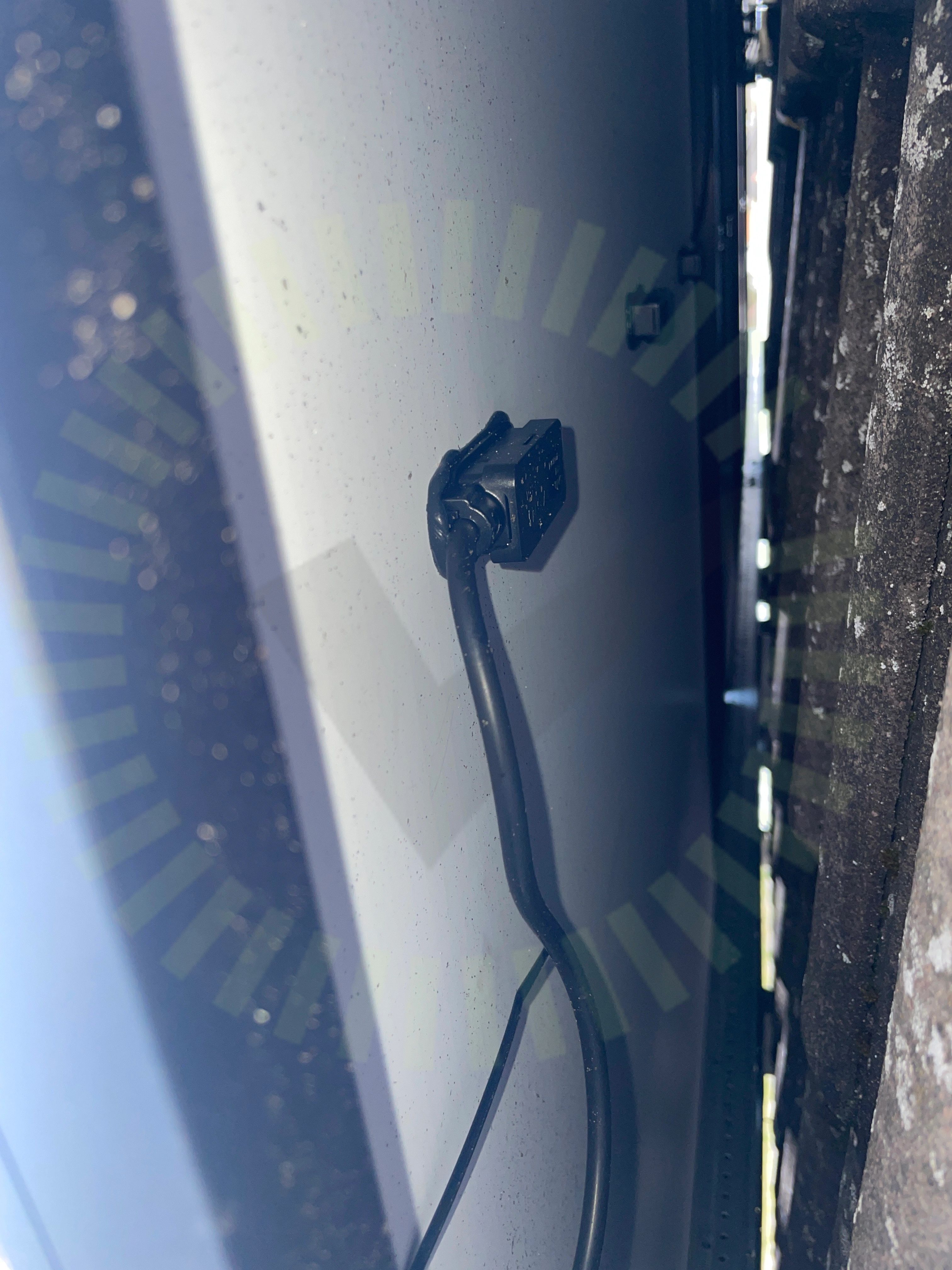

4.1 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
4.2 Skador på panel
KundkommentarMärken på ena panelen på hustaket. Kan ej härleda vad detta beror på.

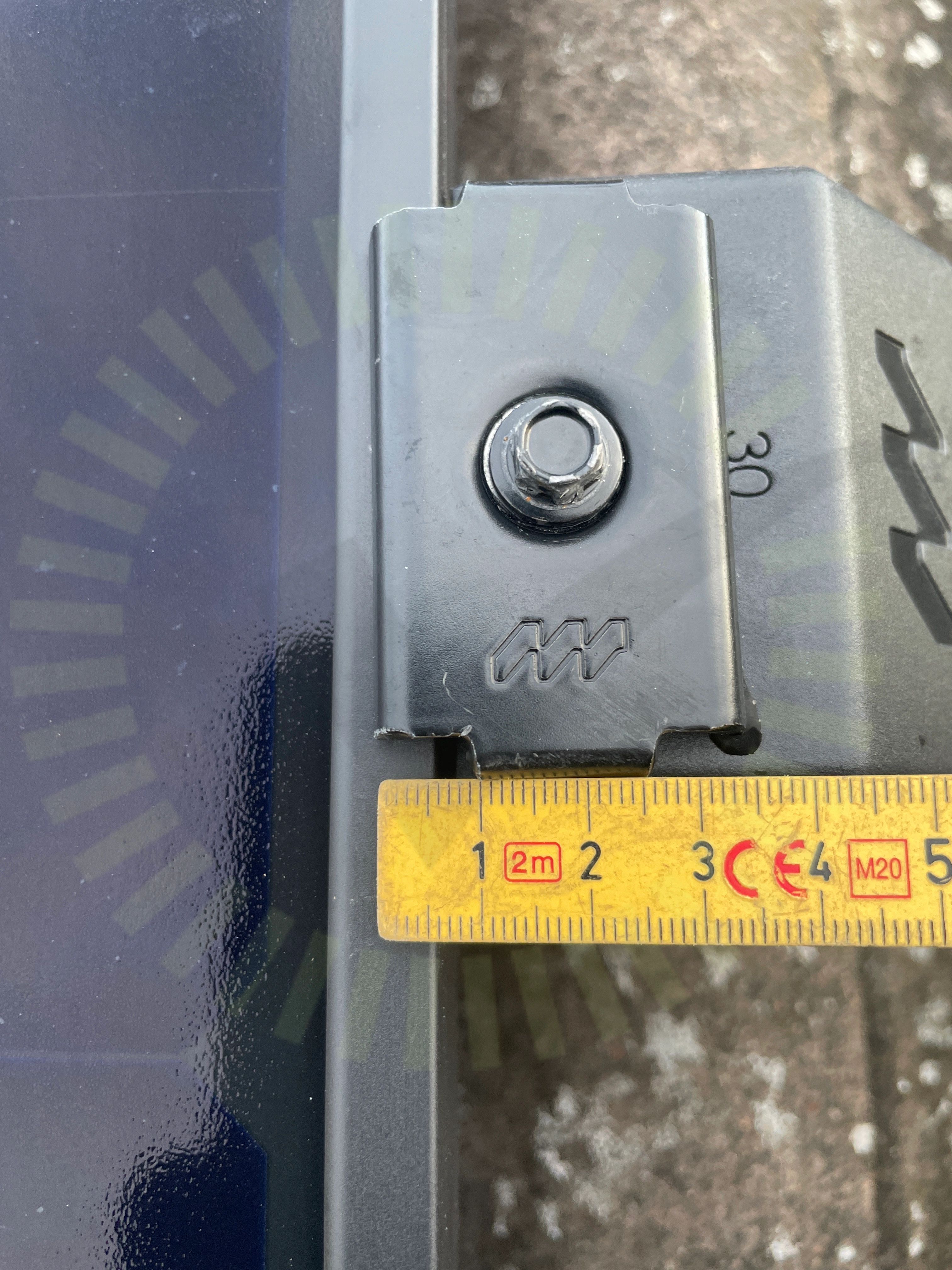

4.3 Överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules, V15, Sida 14
Godkända kontrollpunkter
14/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
6/22
5.1 Skador
Inte godkändGjort åverkan på underbyggnaden vid takgenomföring, detta är gjort vid hustak.
5.2 Säkerhetsavstånd
Inte godkändLastberäkning saknas vid besiktningstillfälle. Underlag för att kontrollera korrekt säkerhetsavstånd saknas.
Snö- och vindlastberäkning
5.3 Skenornas infästning
Inte godkändSkruvarna är endast fästa på ena sidan av takkroken. Detta på flertalet ställen på garagetak.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2
5.4 Skenornas överhäng
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
5.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
5.6 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenskarvarTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/36
8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära taket och batteriet.
Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12

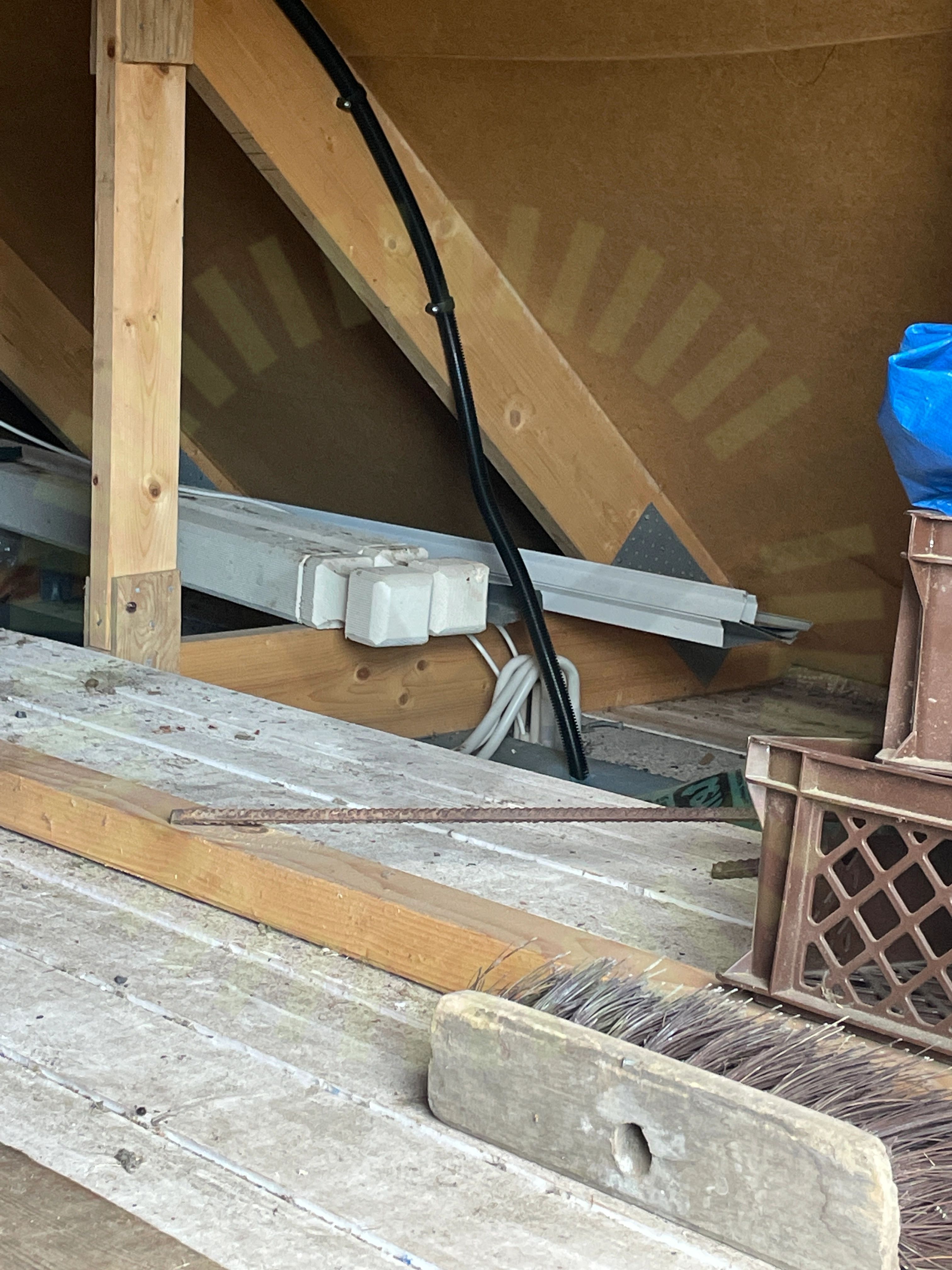

8.2 DC Kablage förläggning
Inte godkändKablaget är inte uppfäst så det har tillräckligt stöd.
8.3 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
Godkända kontrollpunkter
29/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage skyddDC KontakterEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
4/36DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
