1.1 Avtal
Inte godkändFörberedelse för paneler på tak över västra gavel ej utfört enligt offert
Avtal
Besiktningsrapport
8.6
Installation genom
PPAM Solkraft
Datum
11 april 2023
Ort
svalöv, Skåne län
84% godkända16% ej godkända
Om installationen
PanelerPPAM: Onyxium Nano
MontagesystemESDEC Lutande Panntak
VäxelriktareSMA: Sunny Tripower X 12-25kW
TillbehörSäkerhetsbrytare AC
Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
1/3Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/27

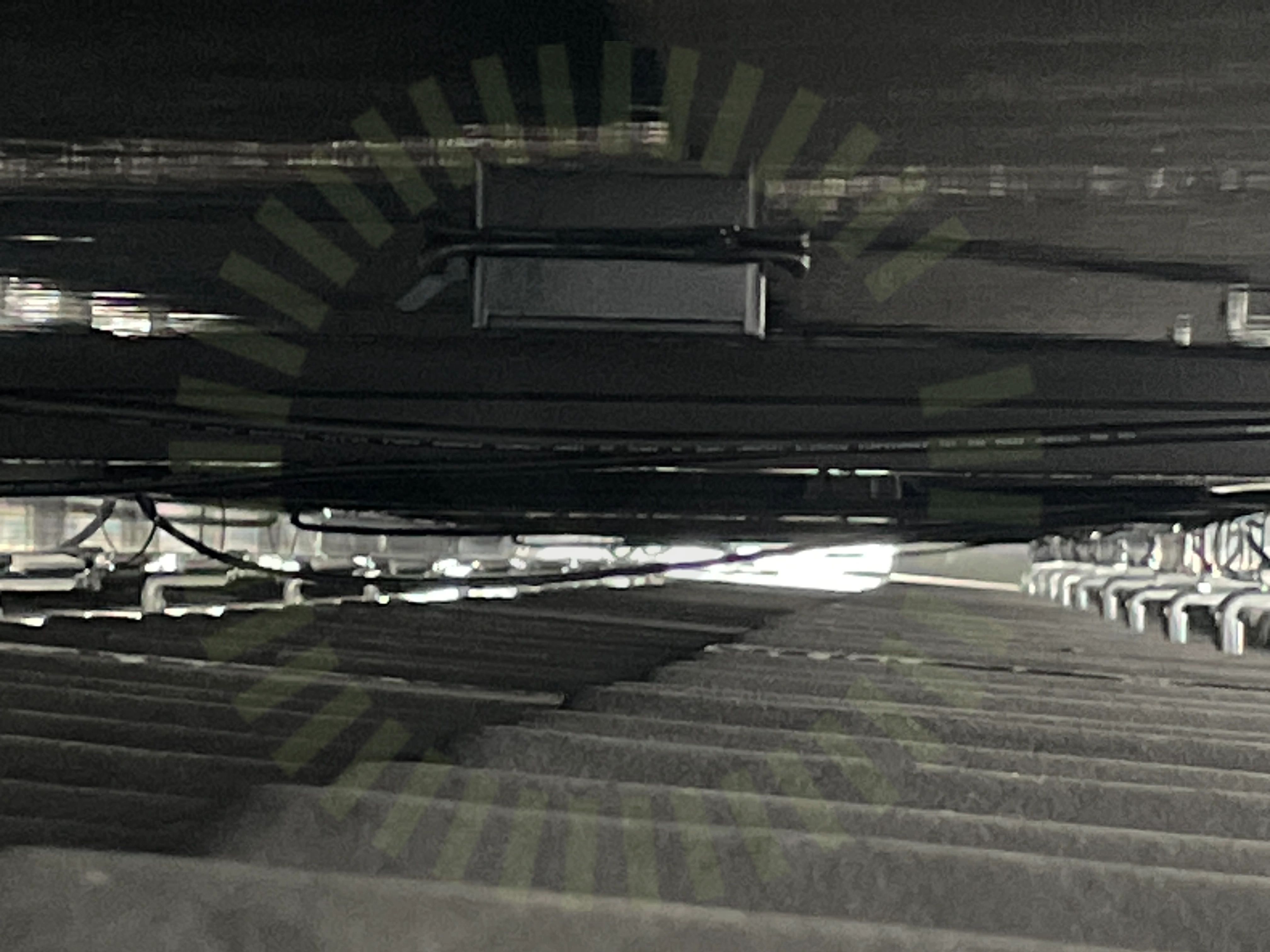

3.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid. Hängande kablage påträffades
SS 436 40 00 (712.521.101 och 522.8.4)

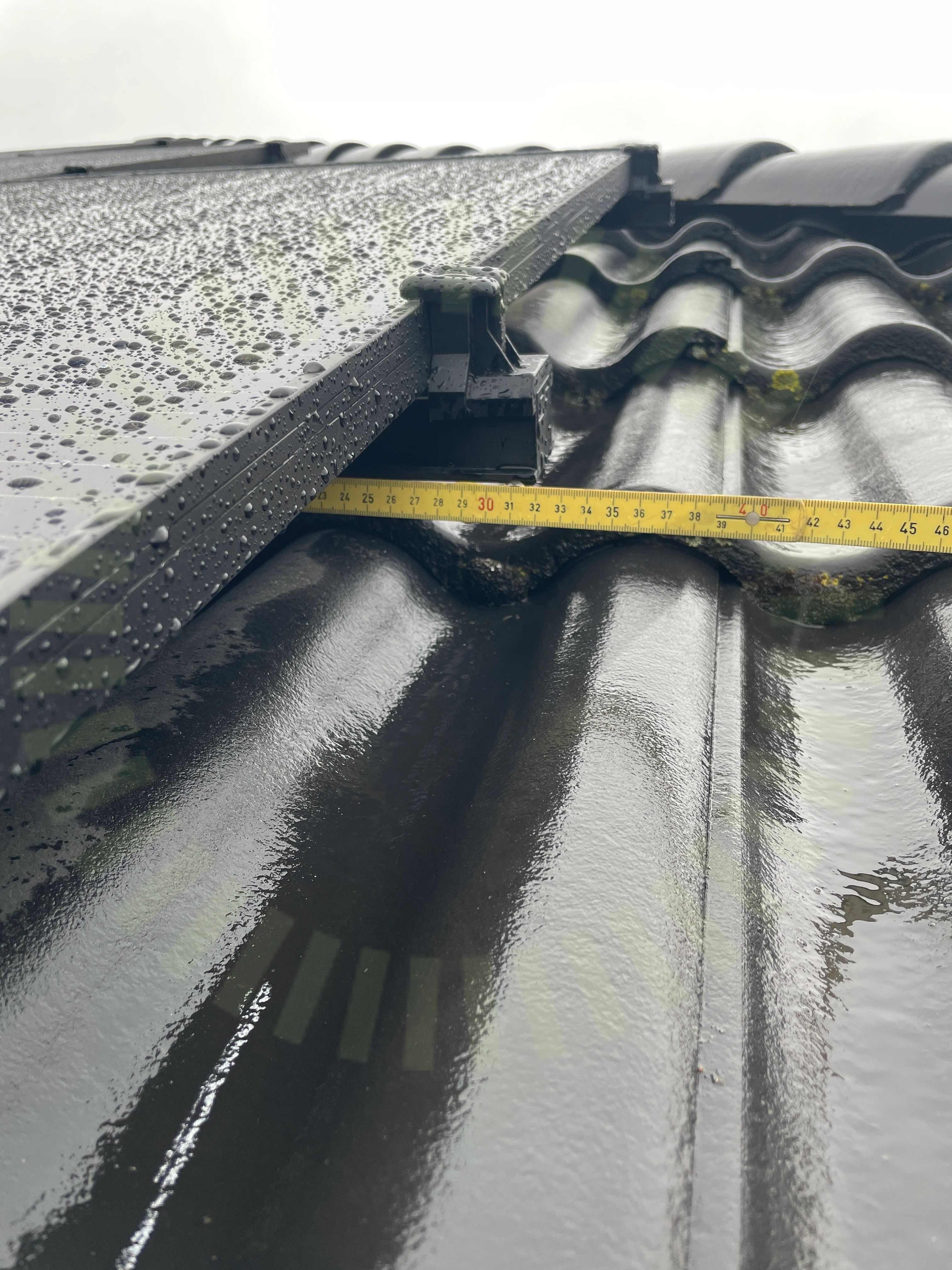

3.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. Överstiger måttet enligt tillverkarens anvisningar.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Godkända kontrollpunkter
25/27Använd skruv för klämmaDC kabel förläggningDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, PPAM: Onyxium Nano
Anmärkningar
3/154.1 Fästenas placering
Inte godkändUnderlag för klämmzoner saknas. Uppmätt mått mellan 120-310 mm
4.2 Kopplingslåda
Inte godkändKablage har en snäv böj ut från panelens kopplingsdosa

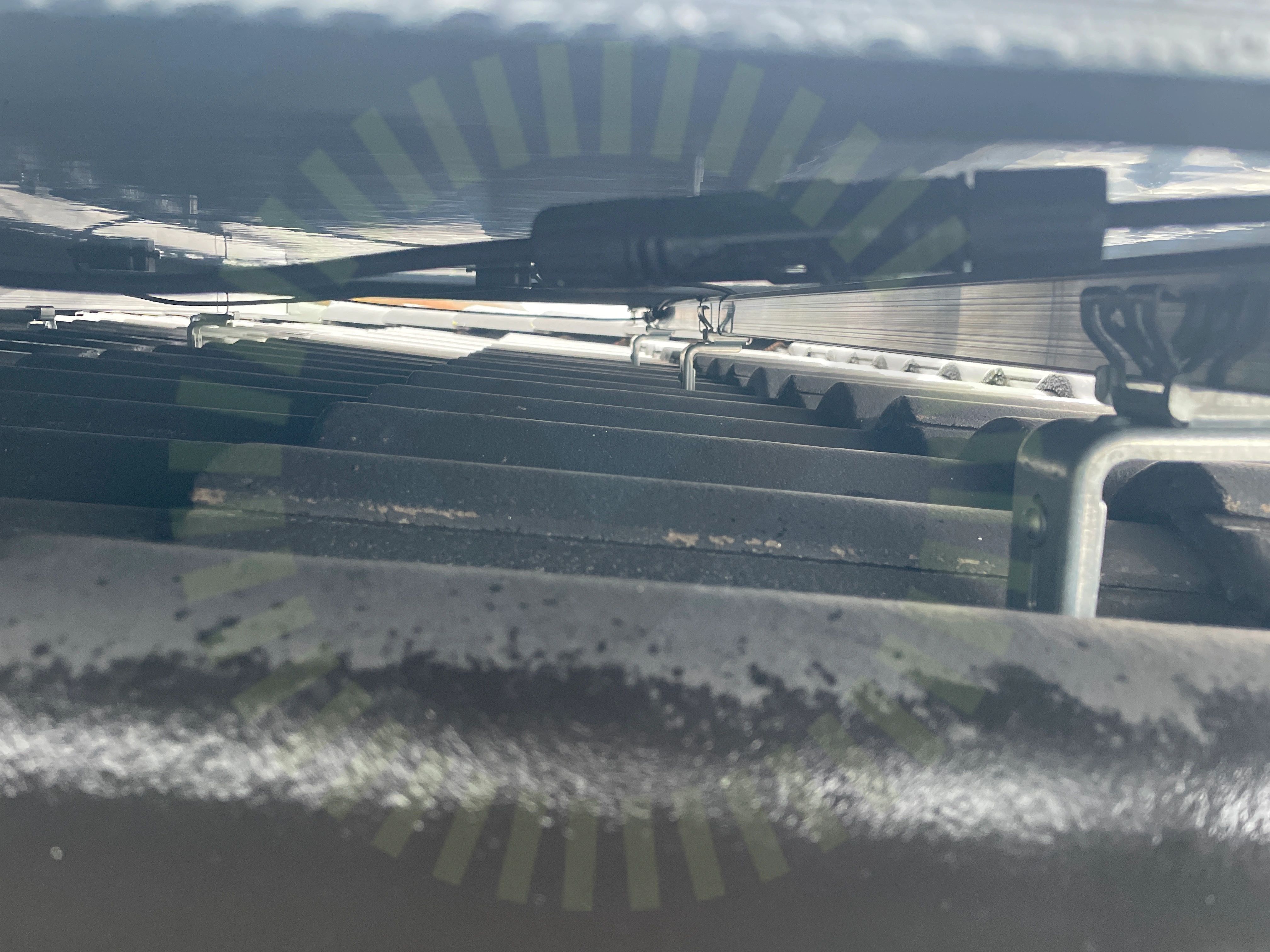

4.3 Stress på kontakter
Inte godkändKontakt spänd mellan två skenor.
Godkända kontrollpunkter
12/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning
Varselmärkning
Anmärkningar
3/45.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid anslutningspunkt
SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
5.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid anslutningspunkt
SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43
5.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktare
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
1/4Tillförlitligt fäst
Växelriktare
Anmärkningar
6/33

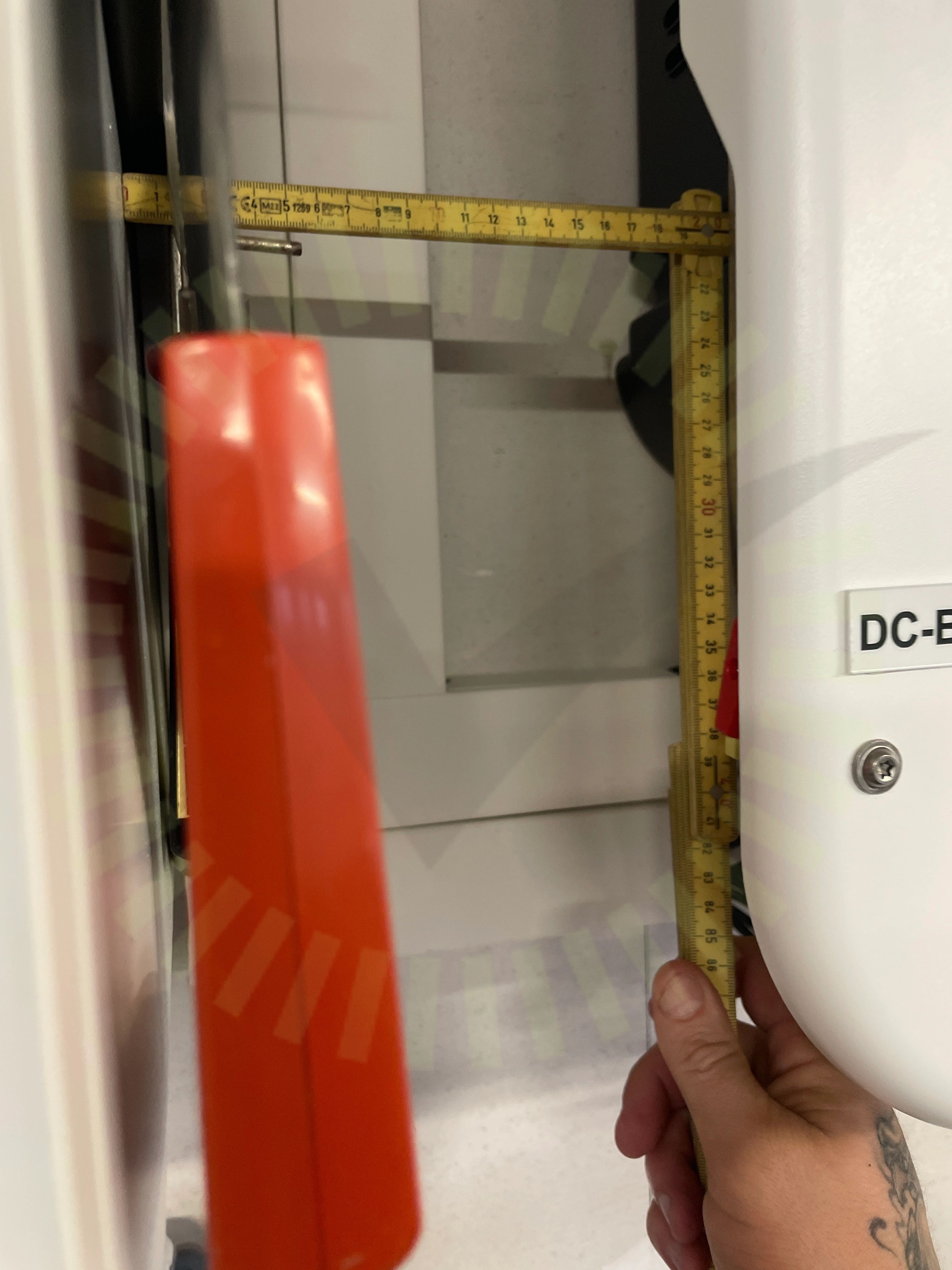

6.1 Avstånd närliggande objekt
RekommendationVäxelriktaren är inte installerad med rekommenderat avstånd. Placerad för nära skåp.

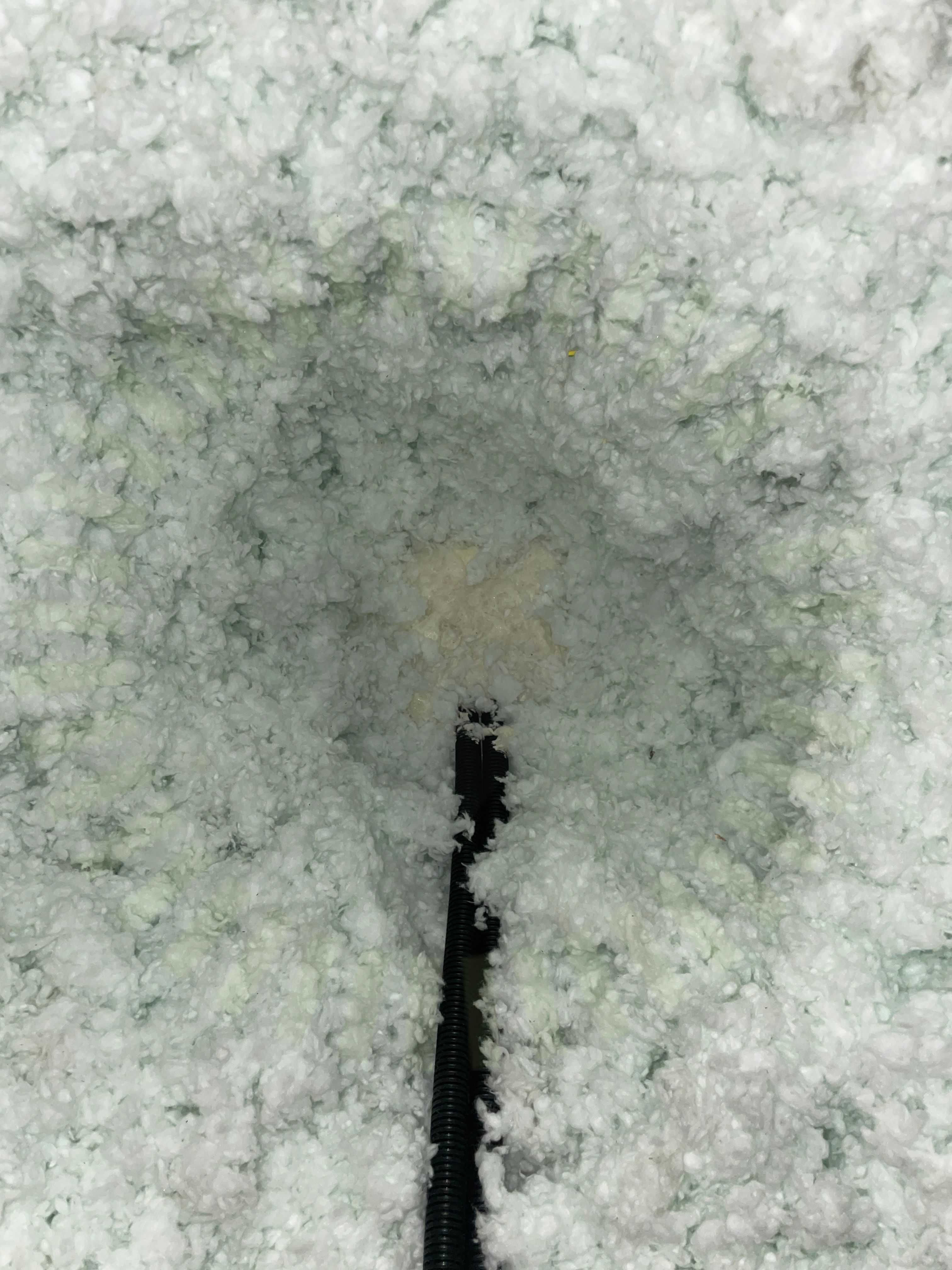

6.2 DC Genomföringar
Inte godkändGenomföring genom tak i garage ej utfört korrekt uppfyller inte kraven för brandklassning. Garage är egen brandcell
SS 436 40 00 (527.2.1)

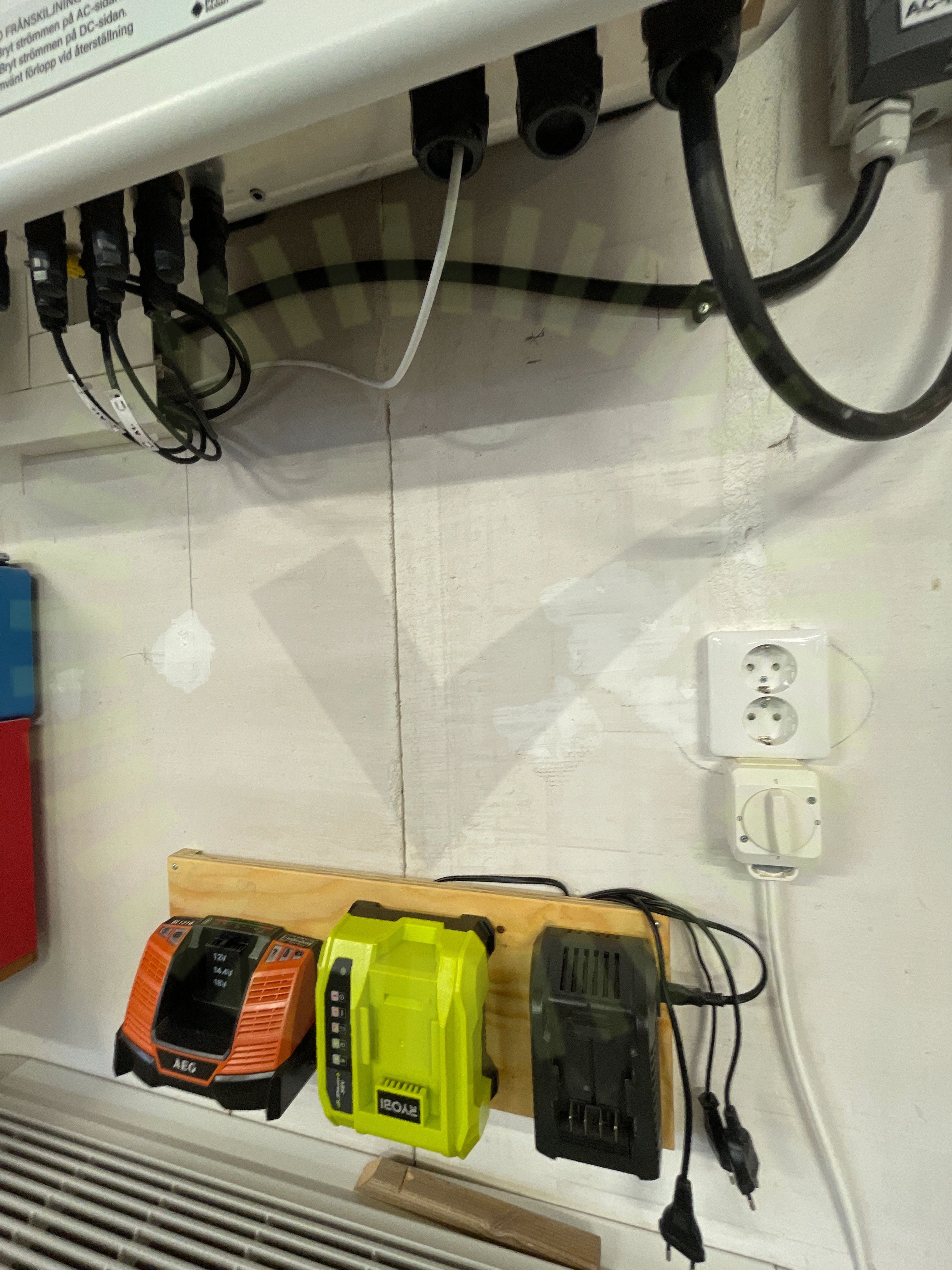

6.3 AC Kablage förläggning
Inte godkändAC kabel ej uppfäst med tillräckligt stöd.

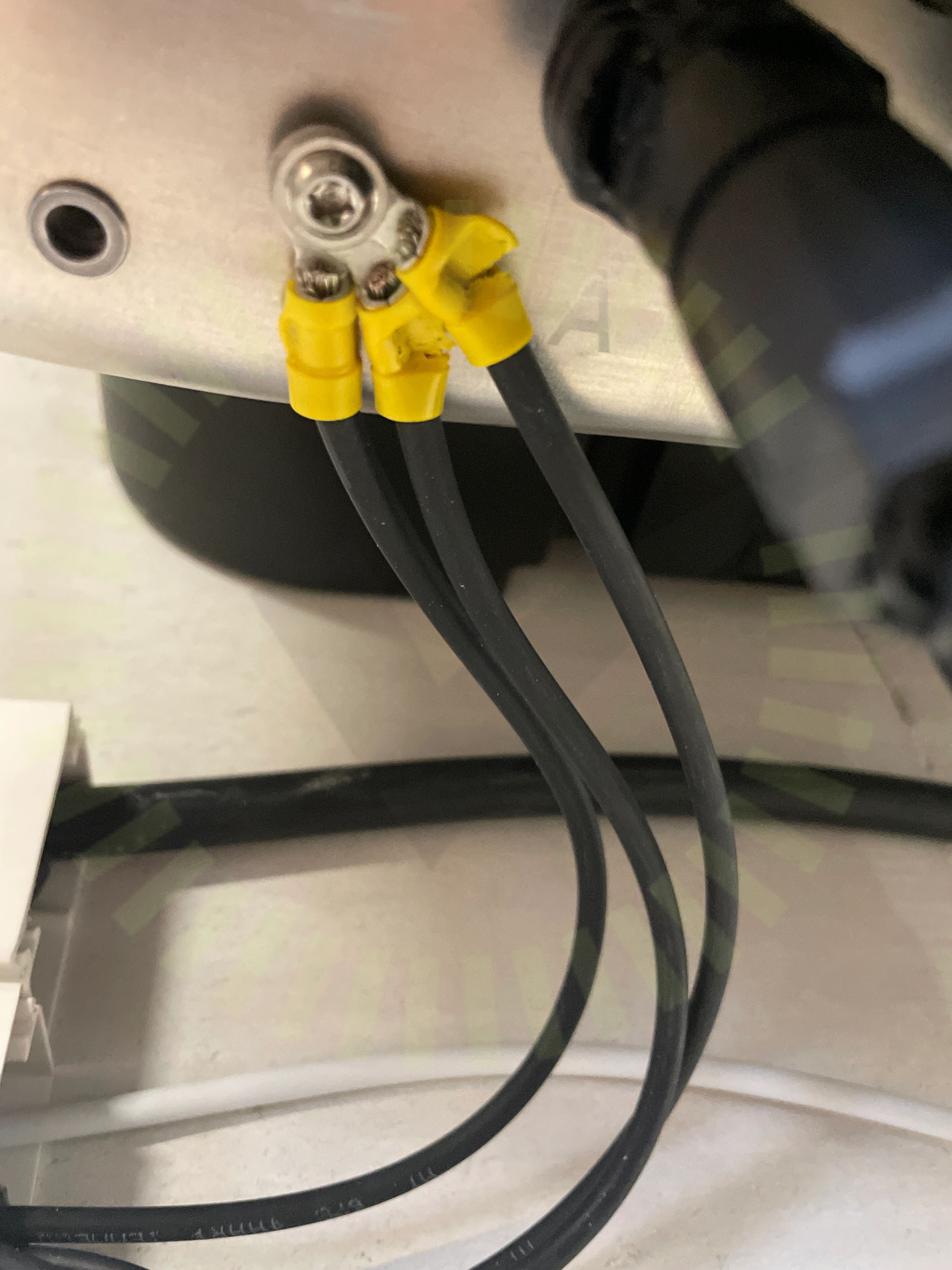

6.4 Jordning av chassi
Inte godkändChassi ej jordat

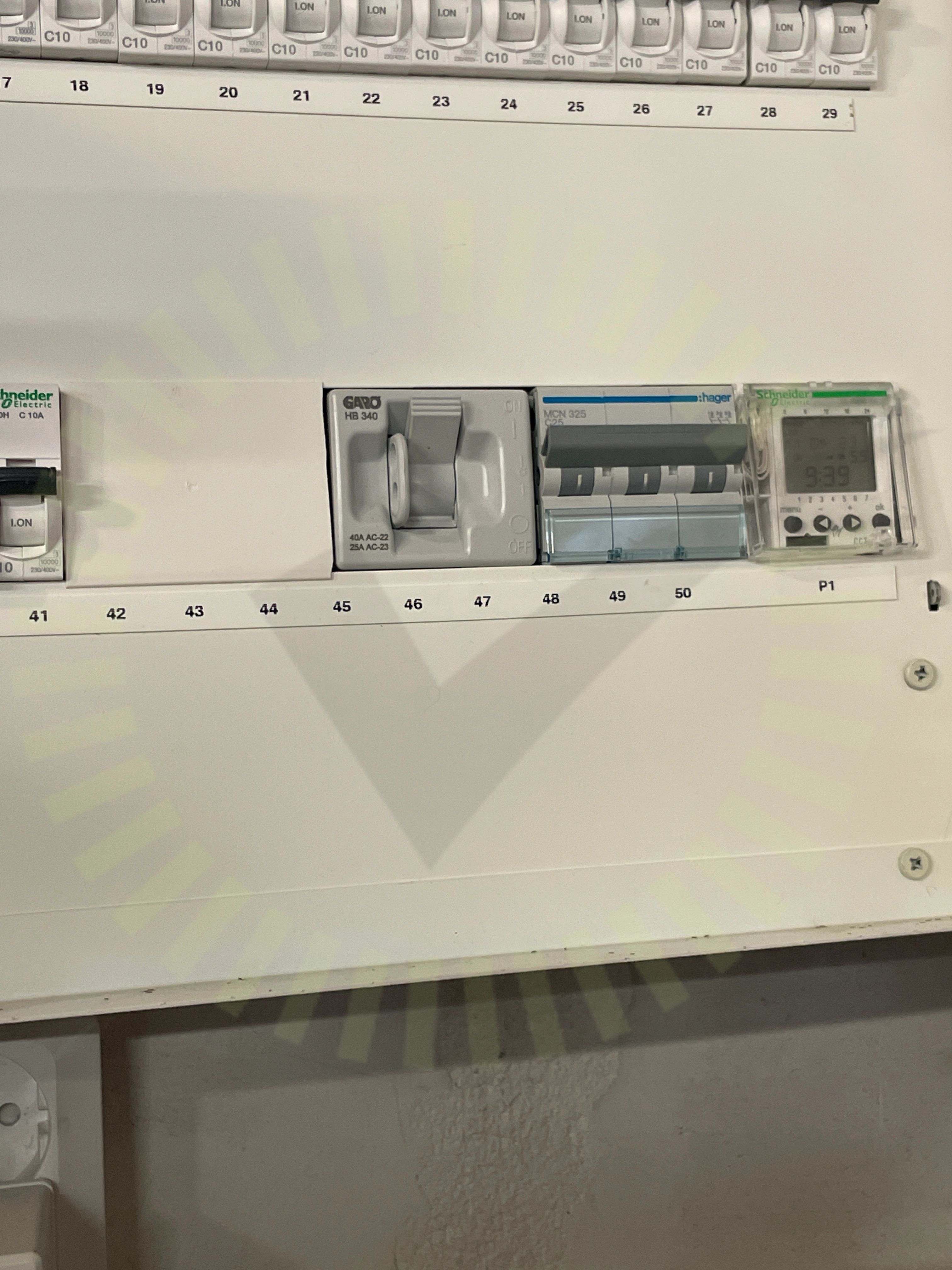

6.5 Märkning
Inte godkändMärkning saknas på säkringar och brytare för produktionsanläggning
ELSÄK-FS 2022:1 (3 kap. 6 §)
6.6 Uppnådd effekt
Inte godkändAnläggningen når inte förväntad effekt. Ligger mycket lägre än installerad effekt.
Godkända kontrollpunkter
27/33AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningLedare FastspändaMax total effektPlaceringSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
