2.1 Dragavlastade
Inte godkändLedare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.
Luxor Installationsmanual. 2022-06. Sida 26.
Besiktningsrapport
9.4
Installation genom
EcoKraft
Datum
13 november 2023
Ort
Bettna, Södermanlands län
95% godkända5% ej godkända
Om installationen
PanelerLuxor: EcoLine M108
MontagesystemRenusol: MS+
VäxelriktareSMA: Sunny Tripower X 12-25kW-50
TillbehörUndercentral
TillbehörSMA: Sunny Home Manager 2.0
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, Luxor: EcoLine M108
Anmärkningar
1/17Godkända kontrollpunkter
10/17DräneringshålFästens placeringKlämmornas överlappningMellanrumPunktbelastningSkadaSkador på panelSkuggaSpänningar i ramSträngförläggning
Ej tillgängligt vid besiktning
6/17Böjradie kablageFörbindelse av kontakterFöremål mot bakstyckeKontaktdonPanelkablaget generell böjradieStress på kontakter
Tak 1, Renusol: MS+
Anmärkningar
2/18
3.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
3.2 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Monterat stående skenor men i lastberäkning är det liggande skenor.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
16/18Använd plåtskruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringPlåtens tjocklek och formPlåtinfästningSkadorTakets lutningTyp av infästningVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/39

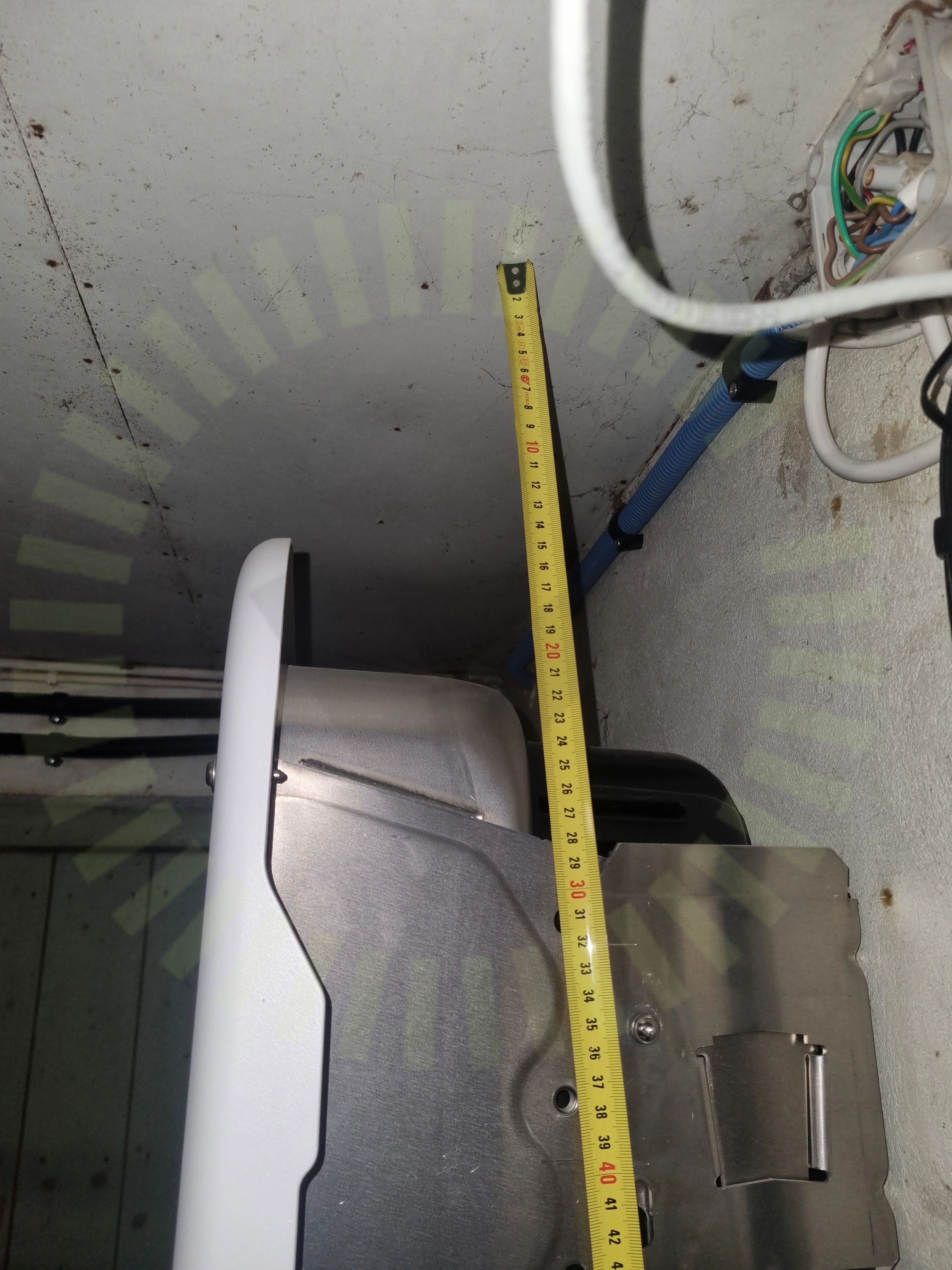

6.1 Avstånd närliggande objekt
RekommendationVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
STPxx-50-BE-sv-10 | Version 1.0, Sida 25
6.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
6.3 Tätningsinsatts
Inte godkändVäxelriktarens tätningsinsatts saknas på dem utgångar som ej används.
STPxx-50-BE-sv-10 | Version 1.0, Sida 48
Godkända kontrollpunkter
36/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareSmartmätareSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
