Besiktningsrapport

8.9

Installation av

EcoKraft

Datum

16 november 2023

Ort

Åkersberga, Stockholms län

Placering

Underliggande takpanna

Förbindelse av kontakter

+ 7

84% godkända

16% ej godkända

Om installationen

Paneler

Solitek: BLACKSTAR SOLID B.60

Montagesystem

Schletter: Rapid Roof Hooks

Växelriktare

SMA: SUNNY TRIPOWER 8.0 / 10.0

Tillbehör

Undercentral

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Schletter: Rapid Roof Hooks (29)Tak 1, Solitek: BLACKSTAR SOLID B.60 (15)Undercentral (8)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

4/24

2.1 Placering

Inte godkänd

Paneler sticker ovanför nock

2.2 Takgenomföring

Inte godkänd

Lättundertak är skadat. Underlag för håltagning i tätskiktet saknas.

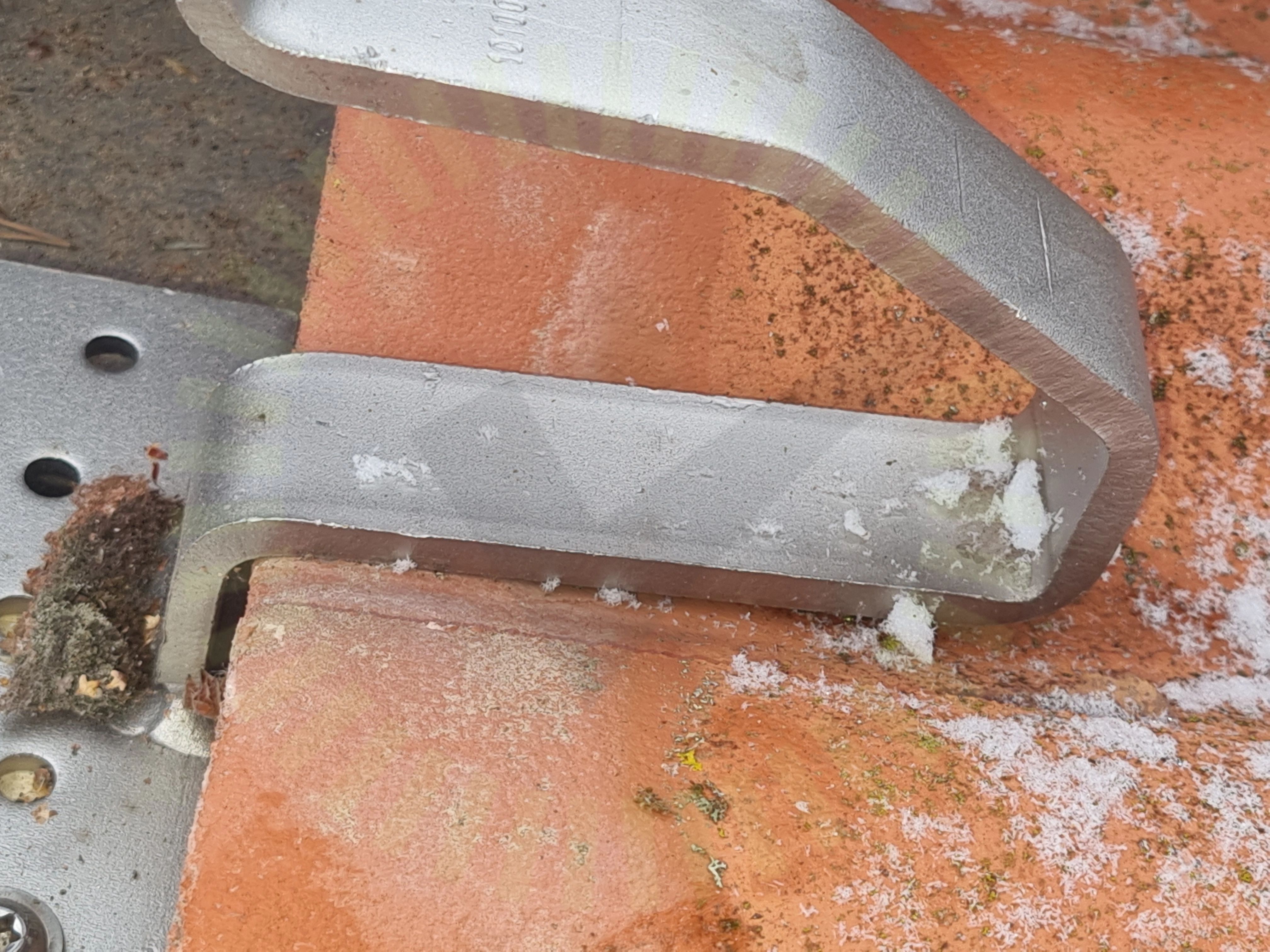

2.3 Underliggande takpanna

Inte godkänd

Takkrok ligger mot underliggande takpanna.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

2.4 Takkrokarnas CC

Inte godkänd

Avstånd mellan infästningar är längre i verkligheten än det maximala måttet i lastberäkningen. Uppmätt 1200mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Höjdjustering

Infästning utanför takstol

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Potentialutjämningsledare

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takstolsinfästning

Väderbeständigt material

Ändklämmor

Tak 1, Solitek: BLACKSTAR SOLID B.60

Anmärkningar

3/15

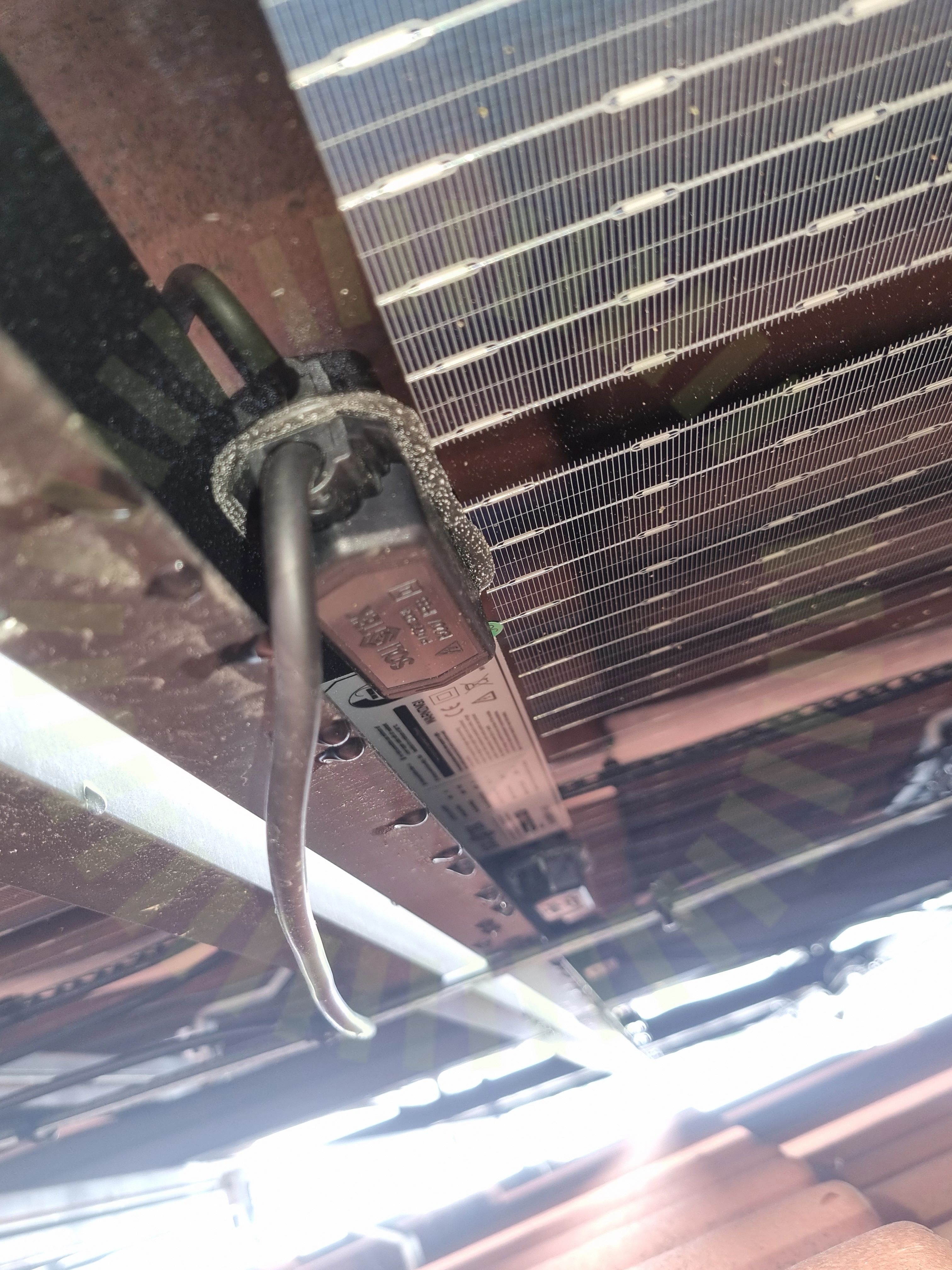

3.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

3.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/15

Dräneringshål

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Undercentral

Anmärkningar

1/6

4.1 IP-Klassning

Inte godkänd

Kapslingens IP klassning har påverkats negativt vid installation. Tätning har lossnat så sluter inte helt tätt.

Godkända kontrollpunkter

5/6

Femledarsystem

Infästning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Saknas vid fasadmätarskåp och den central i huset där växelriktare är inkopplad. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/5

Missvisande varselmärkning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/37

6.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SMA: SUNNY TRIPOWER 8.0 / 10.0 Manual V 1.7, Sida 33

6.2 Växelriktarens IP klassning

Inte godkänd

Växelriktarens IP klassning har påverkats negativt vid installation. Tätningar saknas för oanvända utgångar.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

34/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Närliggande material

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Ej tillgängligt vid besiktning

1/37

Strängdesign
