Besiktningsrapport
9.6
Installation genom
SunBro
Datum
14 februari 2025
Ort
Lysekil, Västra Götalands län
DC Kontakter
Kabeluppfästning
Enkelisolerade ledare
+ 2
94% godkända
6% ej godkända
Om installationen
Paneler
Longi: LR4-72HPH
Montagesystem
Weland Stål: Plåttak Långskena
Växelriktare
SunGrow: SG15-20RT
Tillbehör
Undercentral
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Lantbruk, Lantbruk
Godkända kontrollpunkter
13/13
Byggnadens lastberäkning
Eventuell anslutningskabel
Frånskiljare
Infälld installation
Kopplingsutrustning (centraler) brandklassning
Kopplingsutrustning brandklassning
Ledningssystem
Mekaniskt skydd
Normcentraler fasskena
Placering av växelriktare
Skydd mot gnagare
Överspänningsskydd AC
Överspänningsskydd DC
Lantbruk, Longi: LR4-72HPH
Anmärkningar
2/15

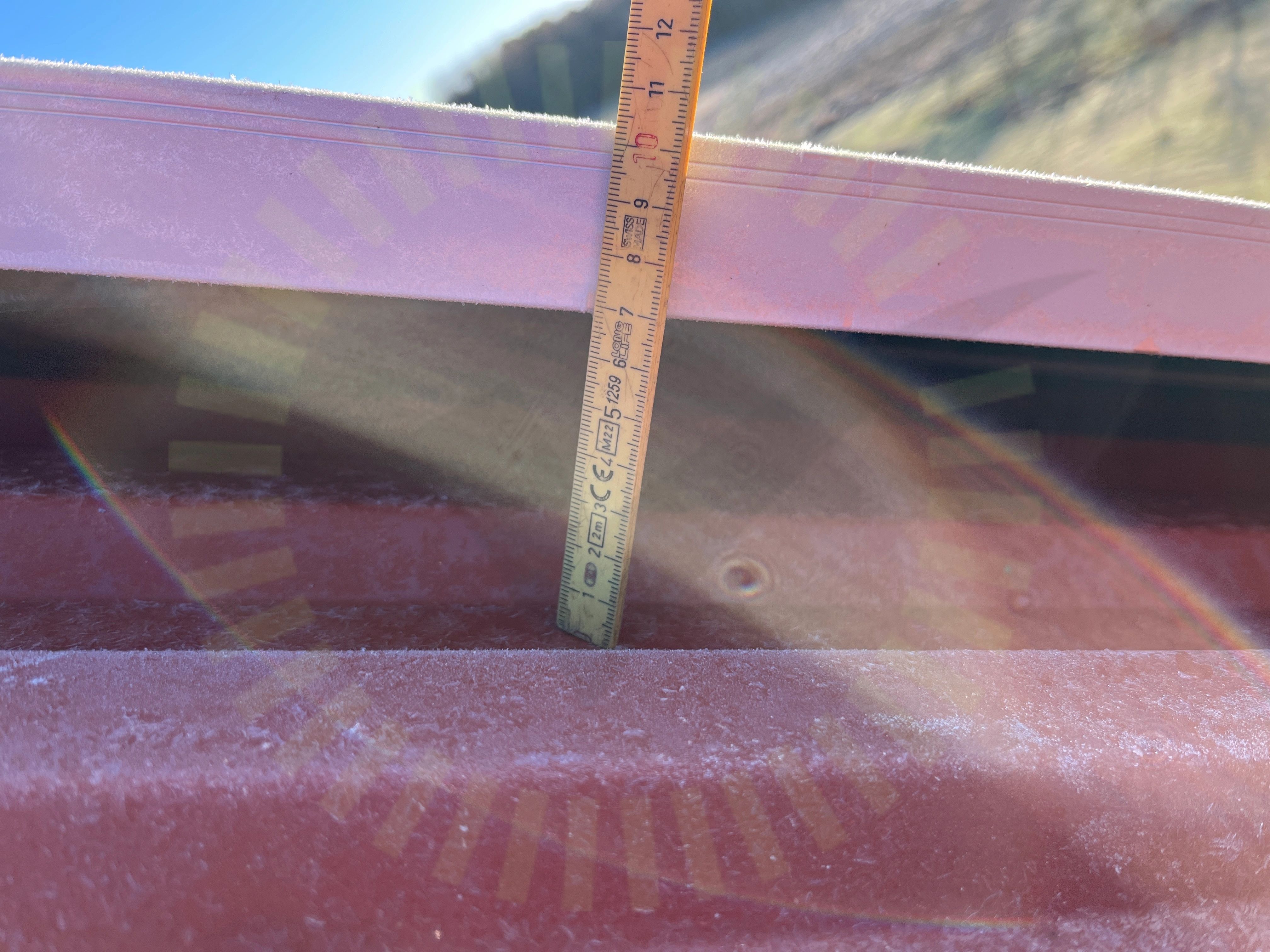

3.1 Avstånd till yta
Inte godkänd
Panelen är placerad för nära kringliggande yta. Detta påverkar garantin gällande överhettning och dålig ventilation.
Installation Manual for LONGi Solar PV Modules. sida 13.

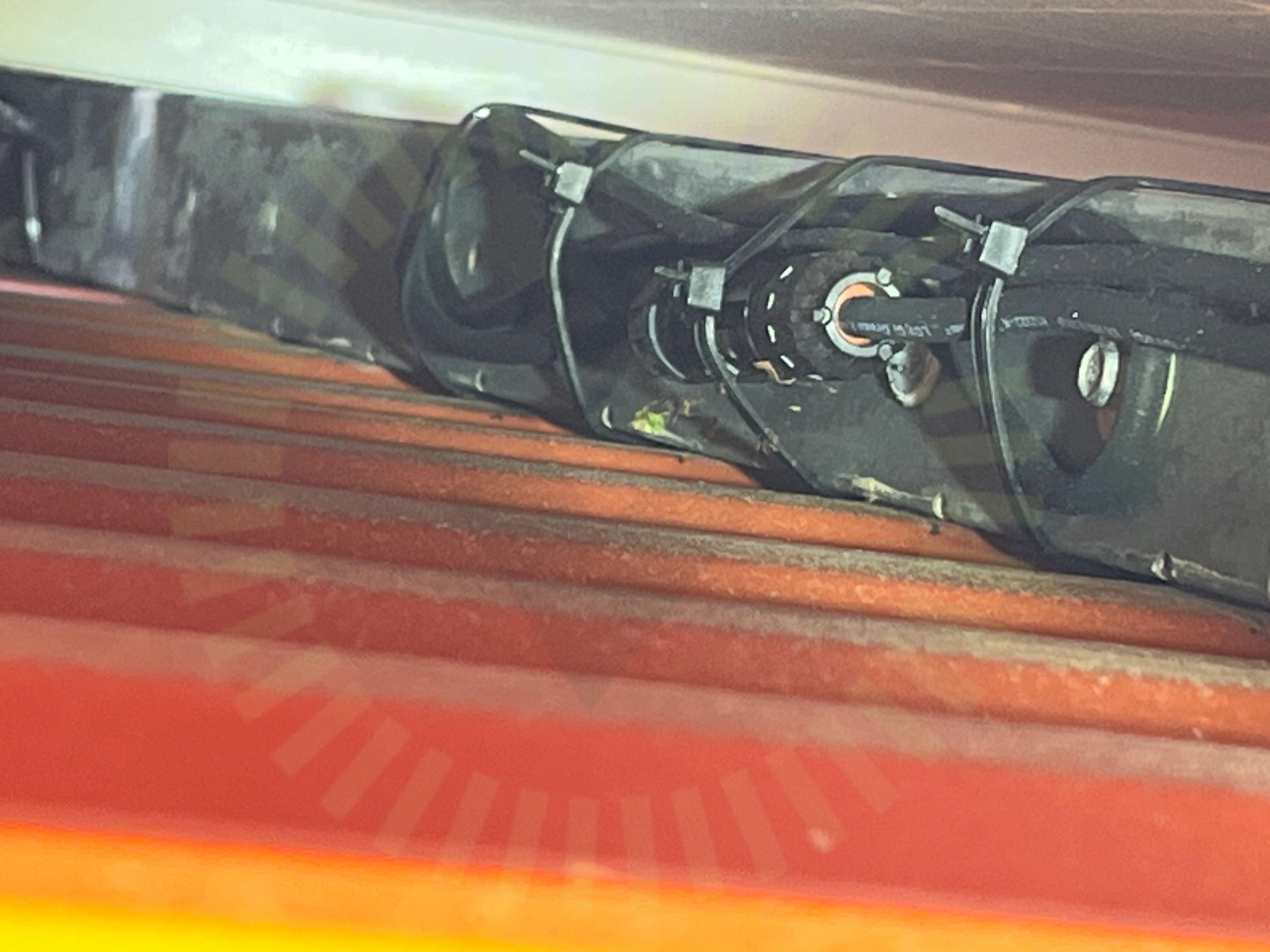

3.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
MA298 12.2021
Godkända kontrollpunkter
11/15
Dräneringshål
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
2/15
Förbindelse av kontakter
Strängförläggning
Lantbruk, Weland Stål: Plåttak Långskena
Anmärkningar
1/16

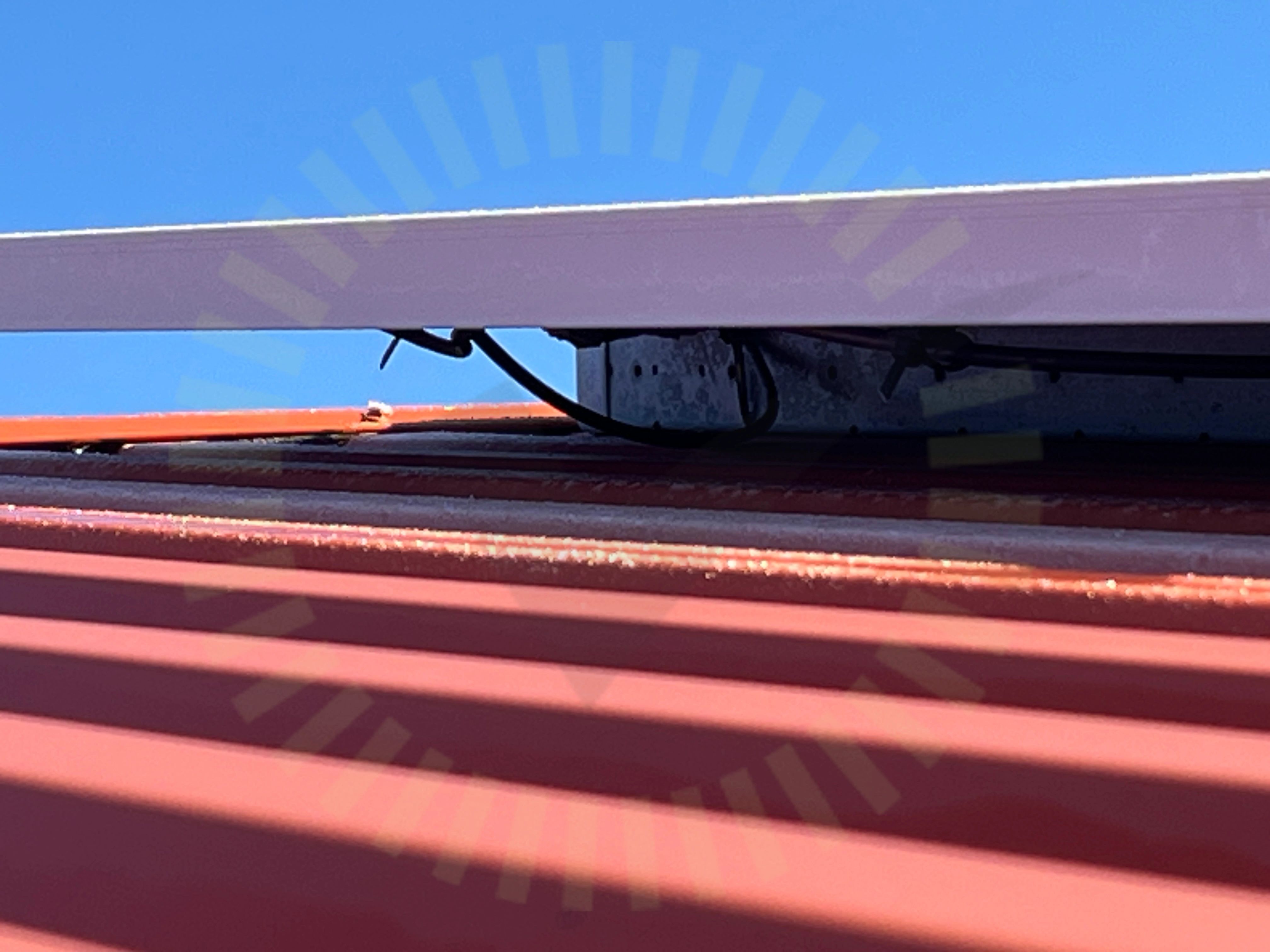

4.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
15/16
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Väderbeständigt material
Ändklämmor skena
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/37

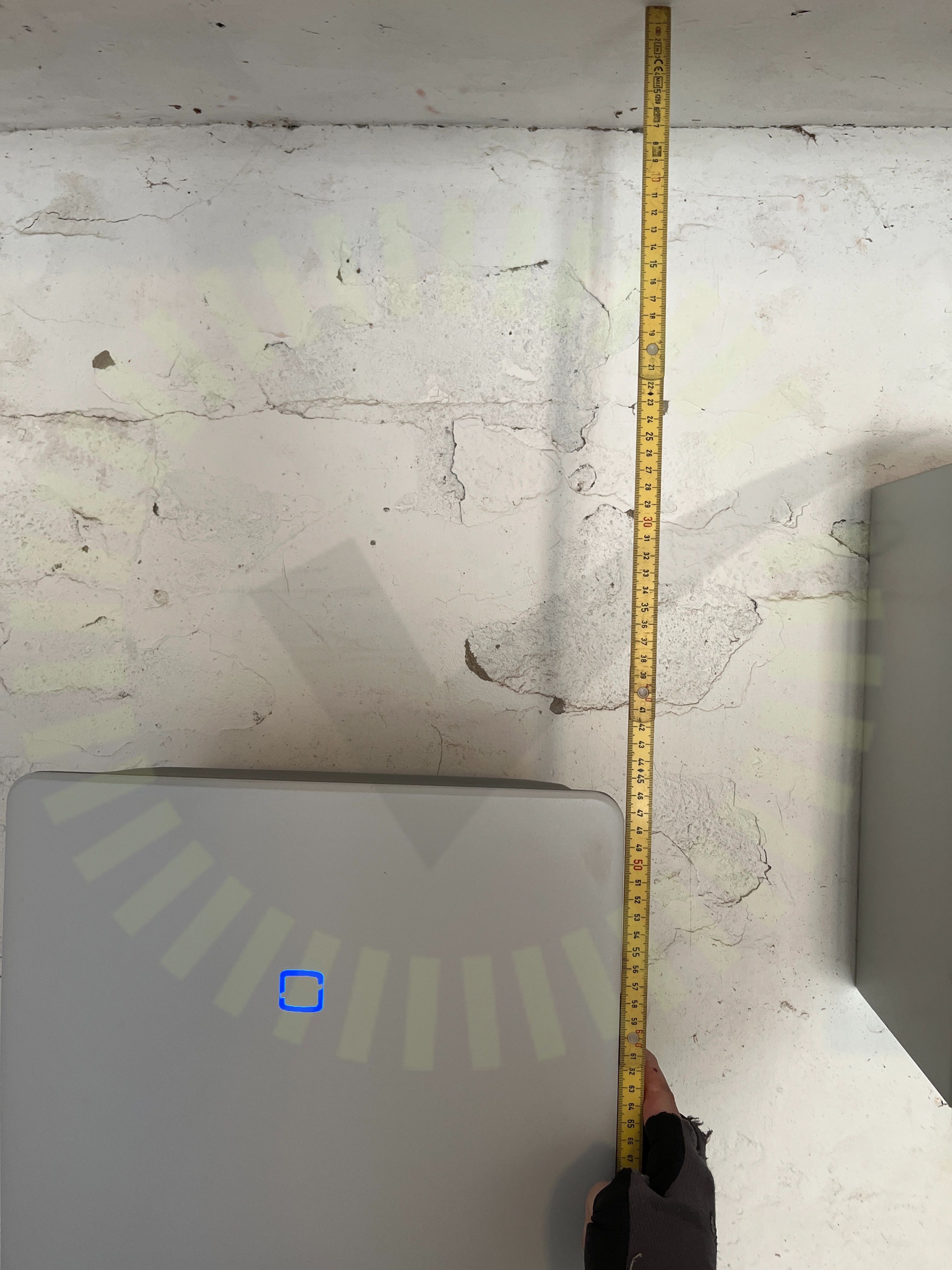

7.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket.
SG3.0-20RT-UEN-Ver18-202212, Sida 22
7.2 DC Kontakter
Inte godkänd
Kontakter har bottnats och packningen har skadats.

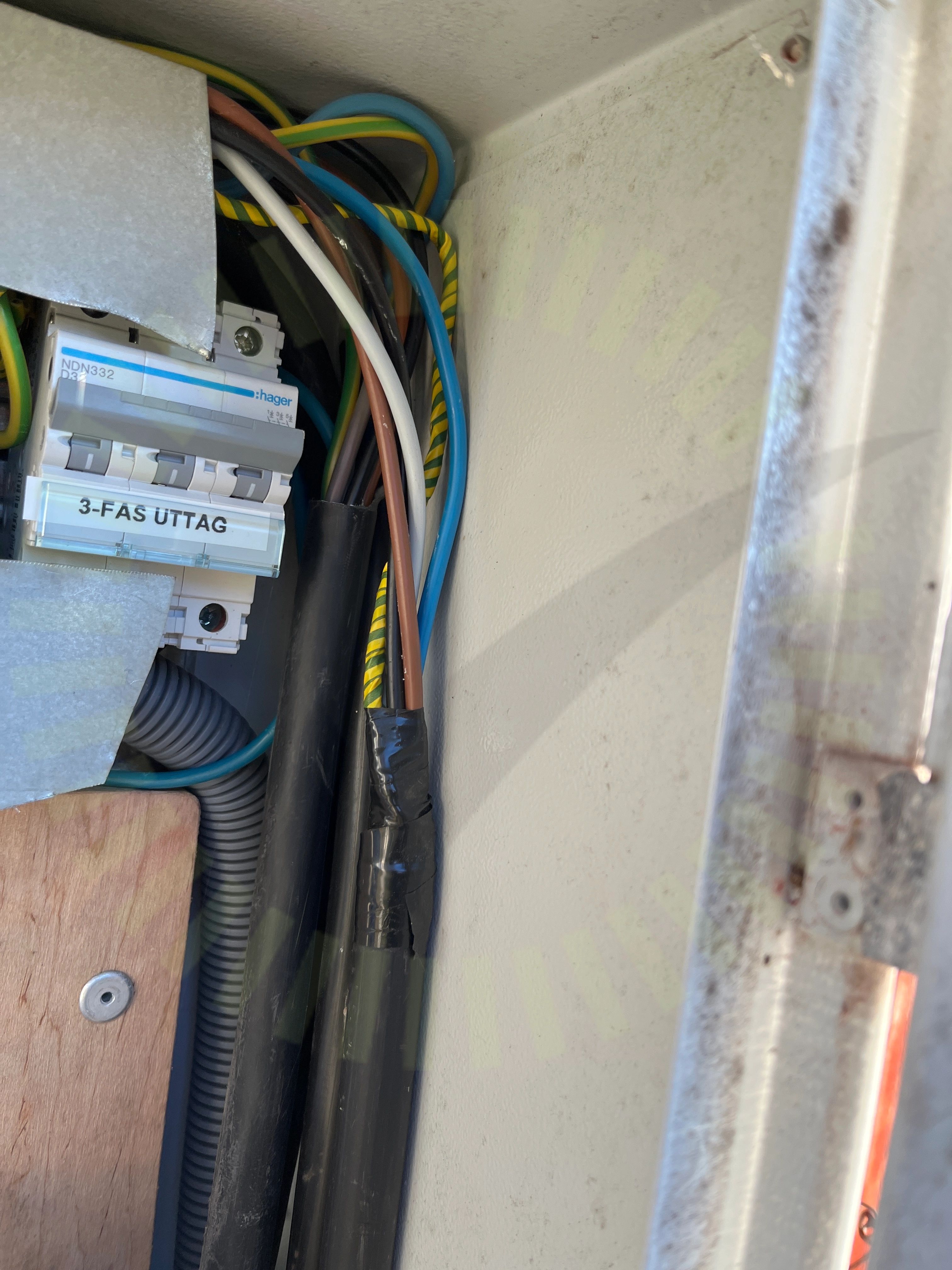

7.3 Enkelisolerade ledare
Inte godkänd
Enkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
Godkända kontrollpunkter
34/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordfelsbrytare
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
