Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

25 mars 2024

Ort

Tyresö, Stockholms län

Kabeldragning

Klämmornas placering

Glipa mellan takpannor

+ 10

87% godkända

13% ej godkända

Om installationen

Paneler

1Komma5° - Fullblack

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Enphase: IQ8 Series

Batteri

Enphase: IQ BAttery 3T

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Tillbehör

Enphase: IQ Gateway Metered

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Batteri (9)Micro-växelriktare (11)Säkerhetsbrytare AC (7)Tak 1, 1Komma5° - Fullblack (18)Tak 1, Weland Stål: Läktfästen (28)Undercentral (8)Varselmärkning (4)Växelriktare (33)

Allmänt

Anmärkningar

1/3

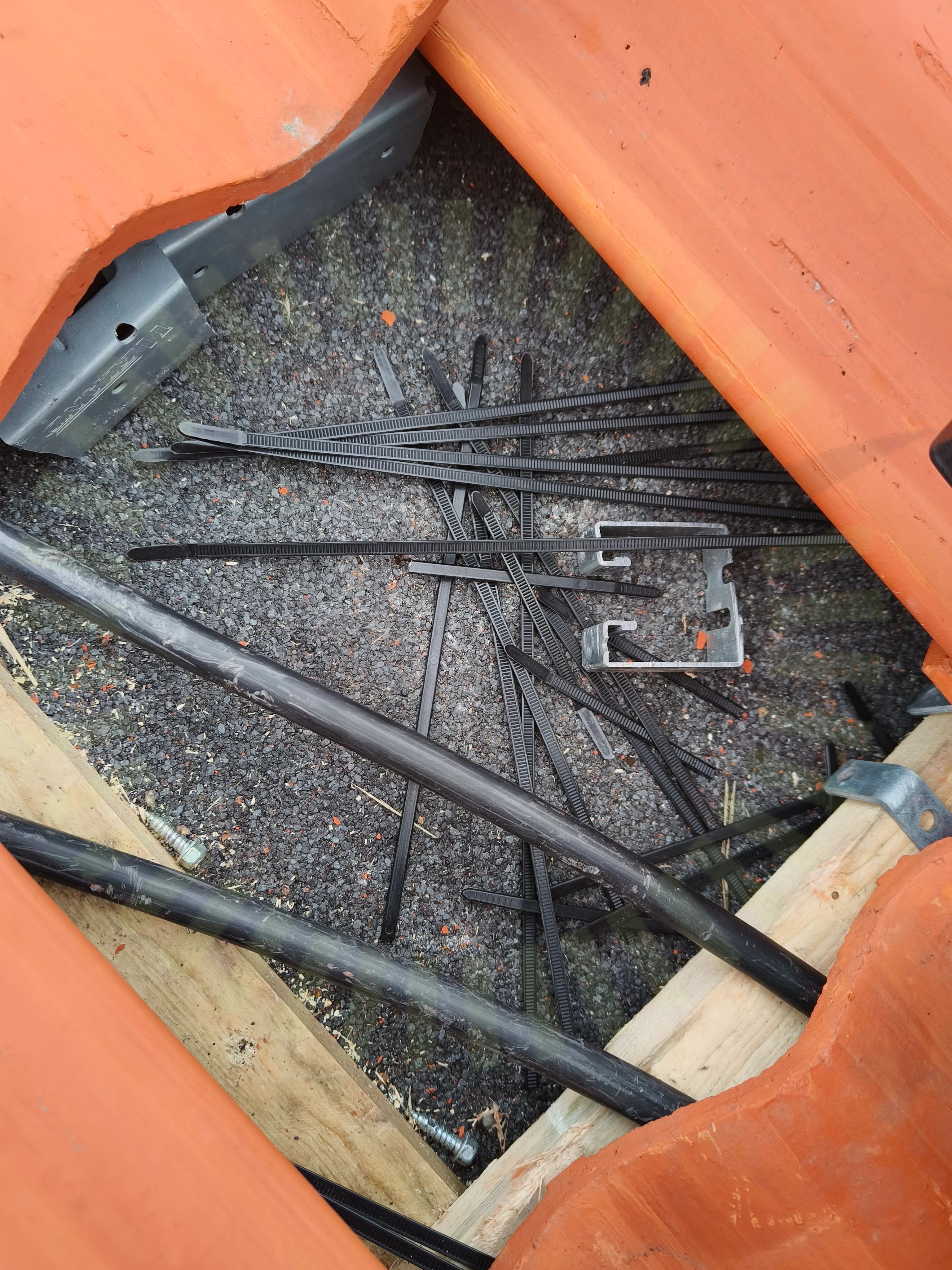

1.1 Städning

Inte godkänd

Ligger mycket avklippta buntband och delar av montagematerial under takpannor.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

9/9

AC anslutning

Avstånd närliggande objekt

Fastsäkring av produkt

Placering av batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Micro-växelriktare

Anmärkningar

2/11

3.1 Kabeldragning

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad. Kablage ligger löst under takpannor.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17

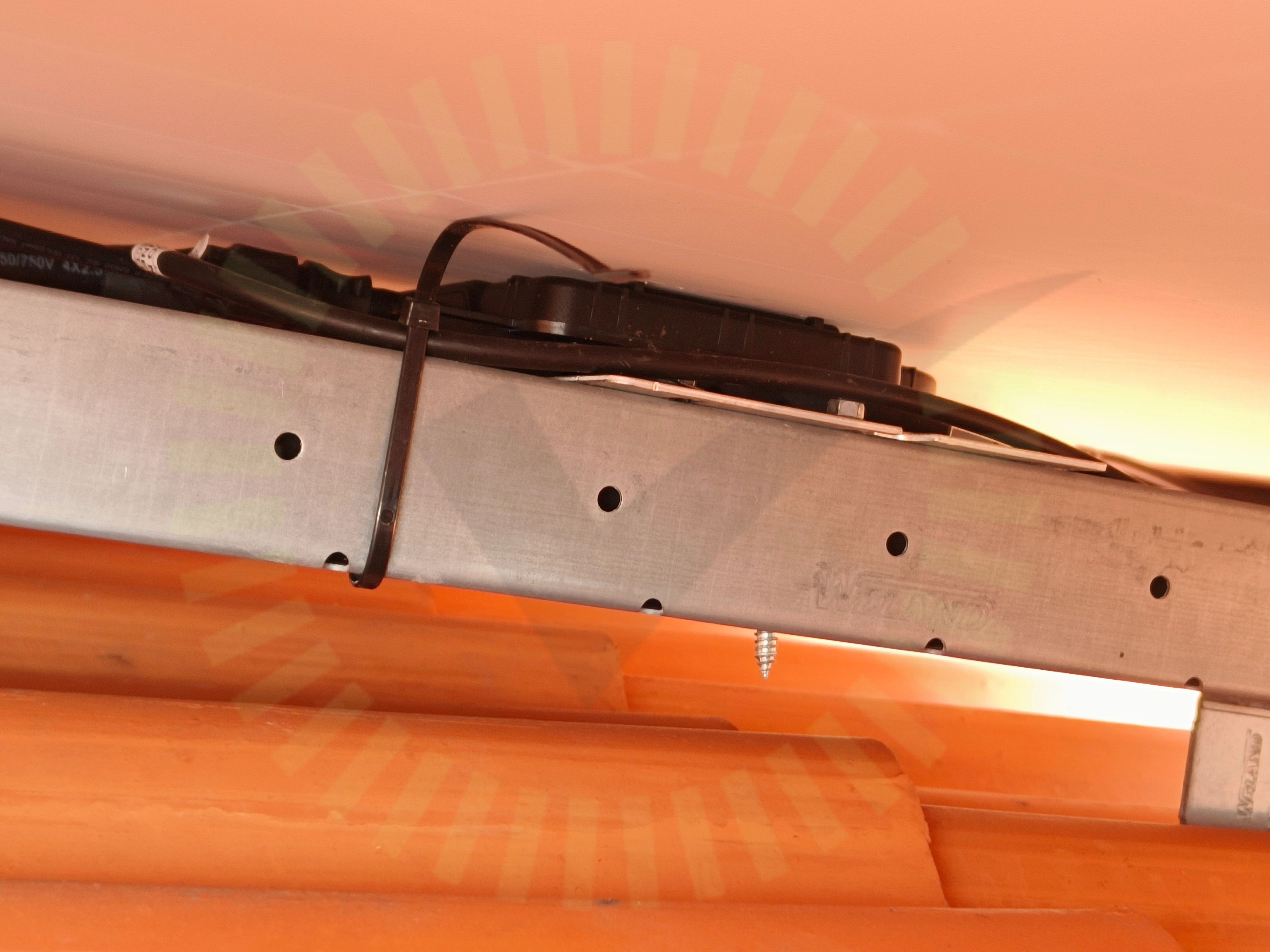

3.2 Placering

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar. Ligger direkt mot panelens baksida.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 15-16

Godkända kontrollpunkter

8/11

Anslutning av paneler

Anslutning IC Cable

Anslutning micro-växelriktare

Avslut av IQ Cable

Fastsäkring av produkt

Kompatibilitet med micro-växelriktare

Kopplingsdosa

Smartmätare

Ej tillgängligt vid besiktning

1/11

Oanvända ingångar IQ Cable

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

2/18

5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

1KOMMA5°: Module Installation manual EN 23.07, Sida 17

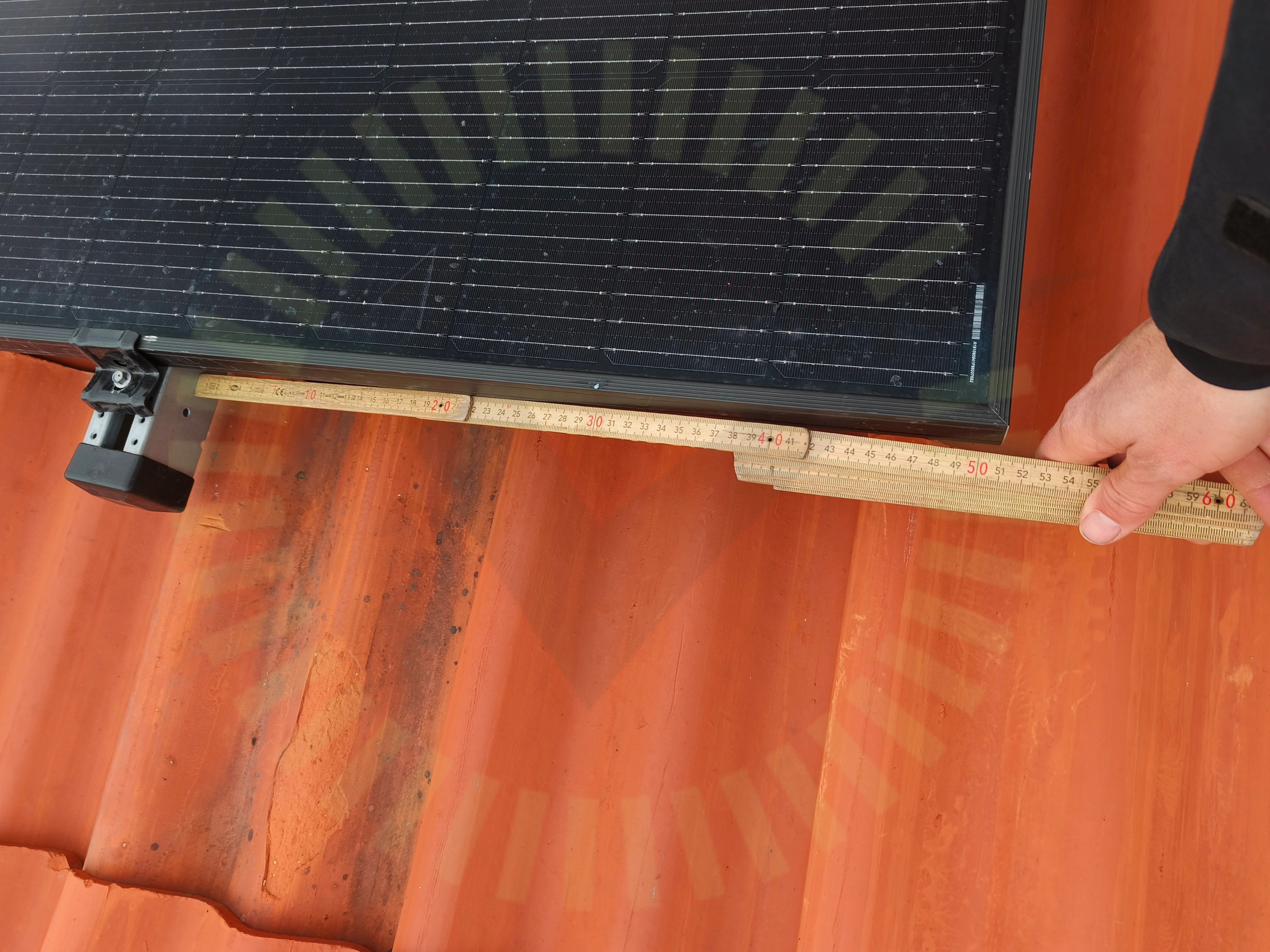

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

1KOMMA5°: Module Installation manual EN 23.07, Sida 18-19

Godkända kontrollpunkter

15/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

8/24

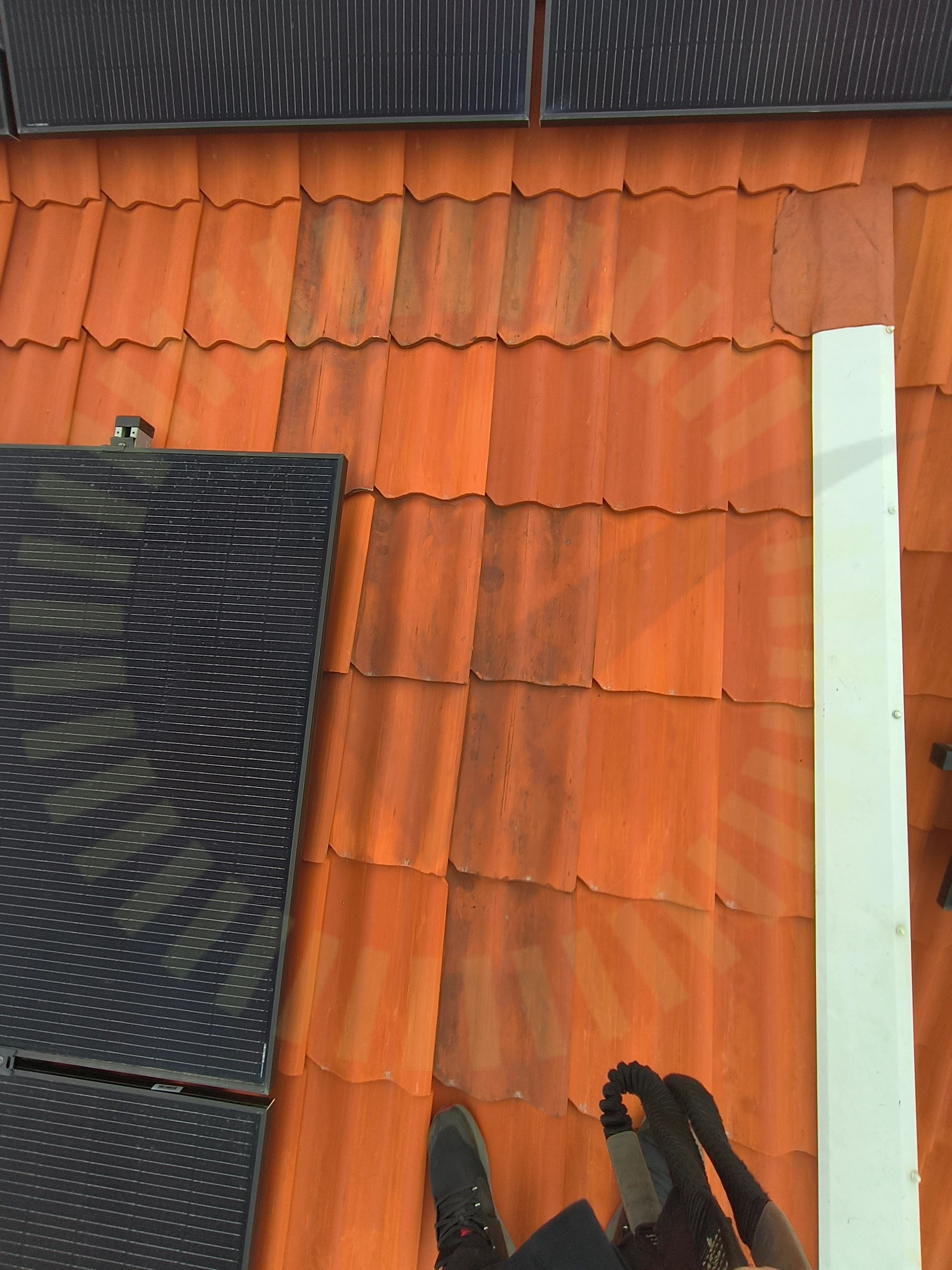

6.1 Gamla takpannor

Kundkommentar

Kund har innan installationen av solceller lagt om hela taket med nya pannor. Men leverantören har använt kundens gamla pannor på flertalet platser. Trots att kund har hänvisat till att det finns nya pannor att ta.

6.2 Glipa mellan takpannor

Inte godkänd

Takpannor ligger fel, skapar stora glipor mellan takpannor.

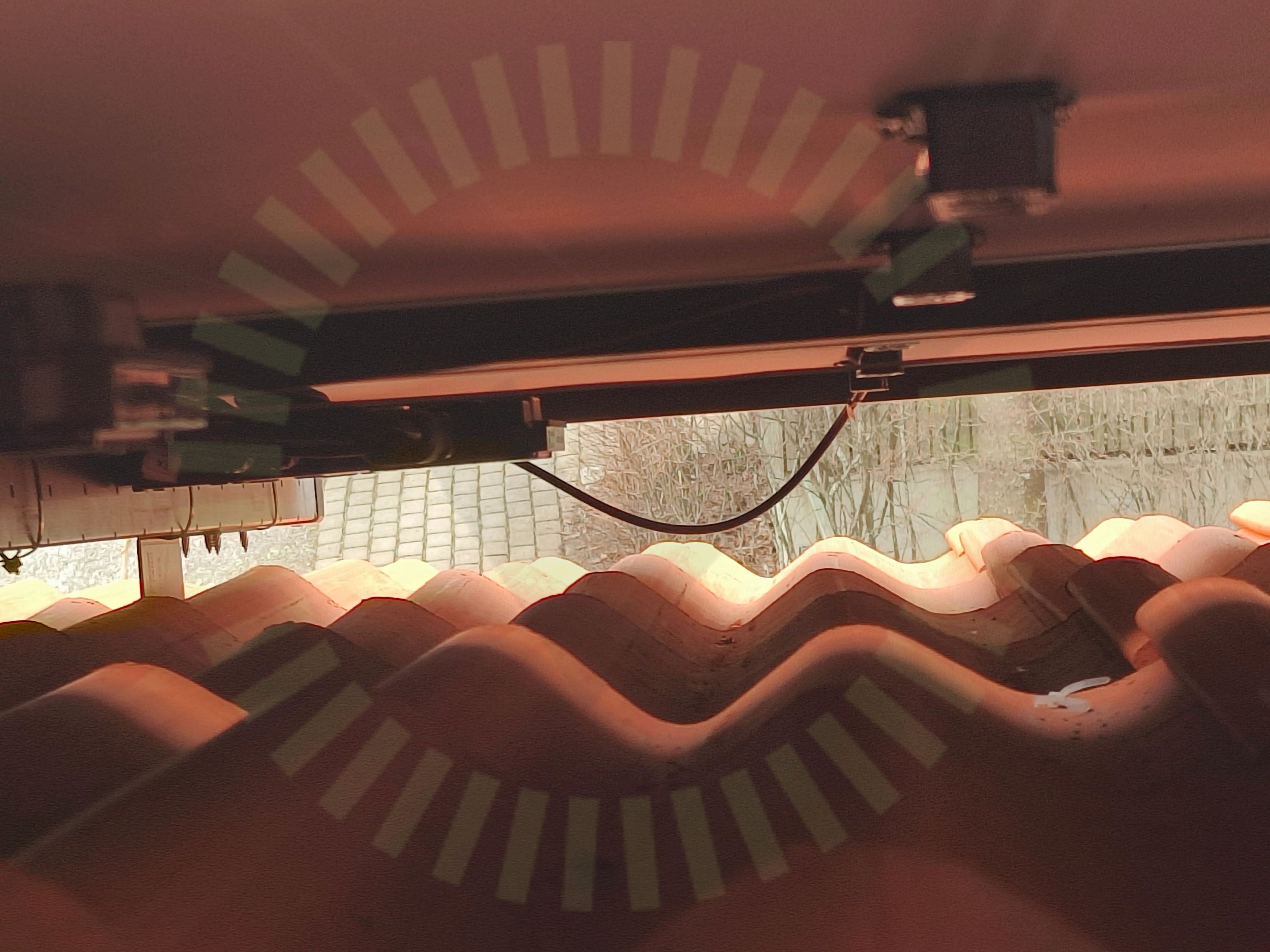

6.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

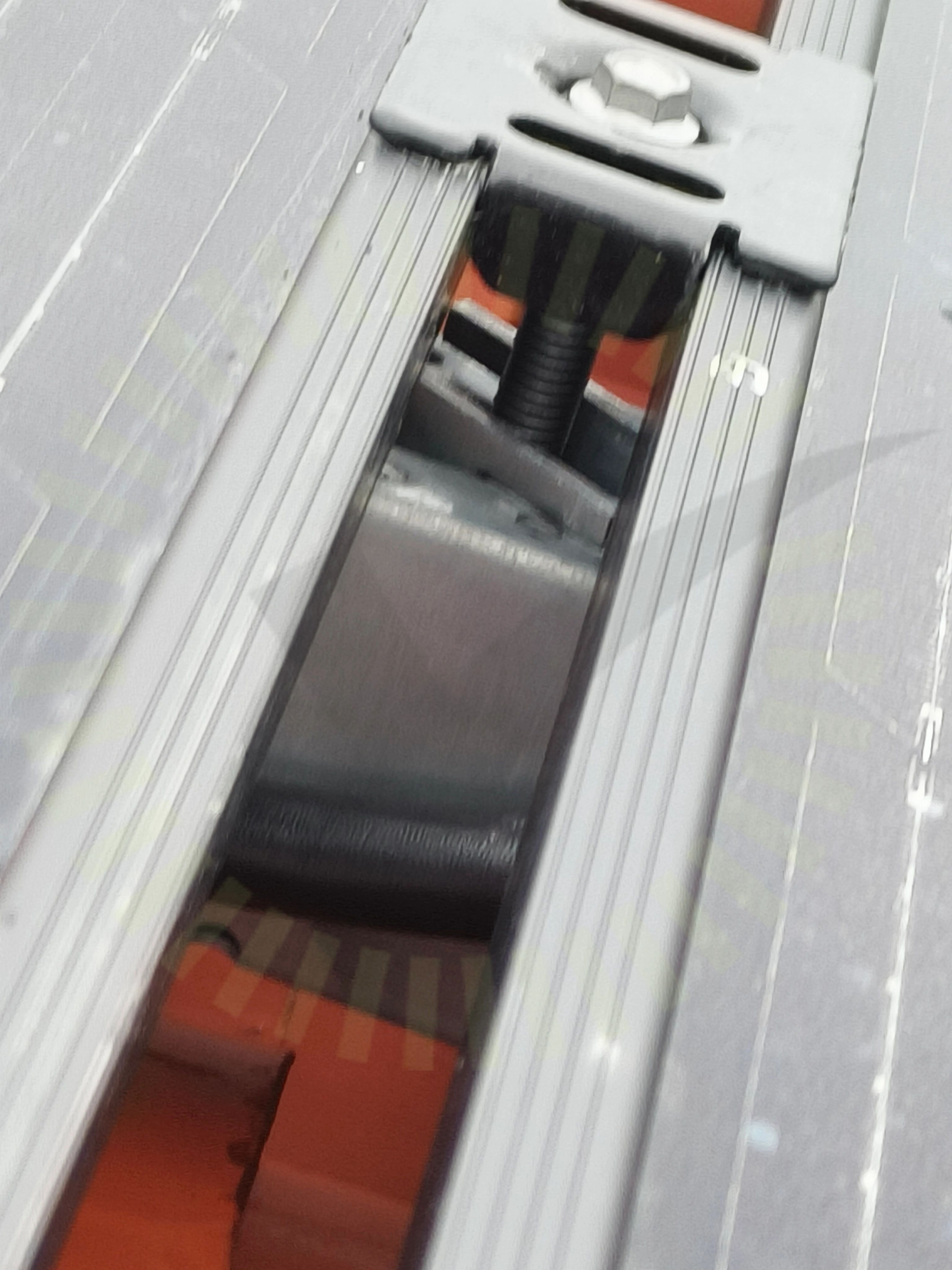

6.4 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Klämman sitter helt löst, paneler går att röra upp och ner.

MA5111 Sid 1 (1) | Version 4 - 221117

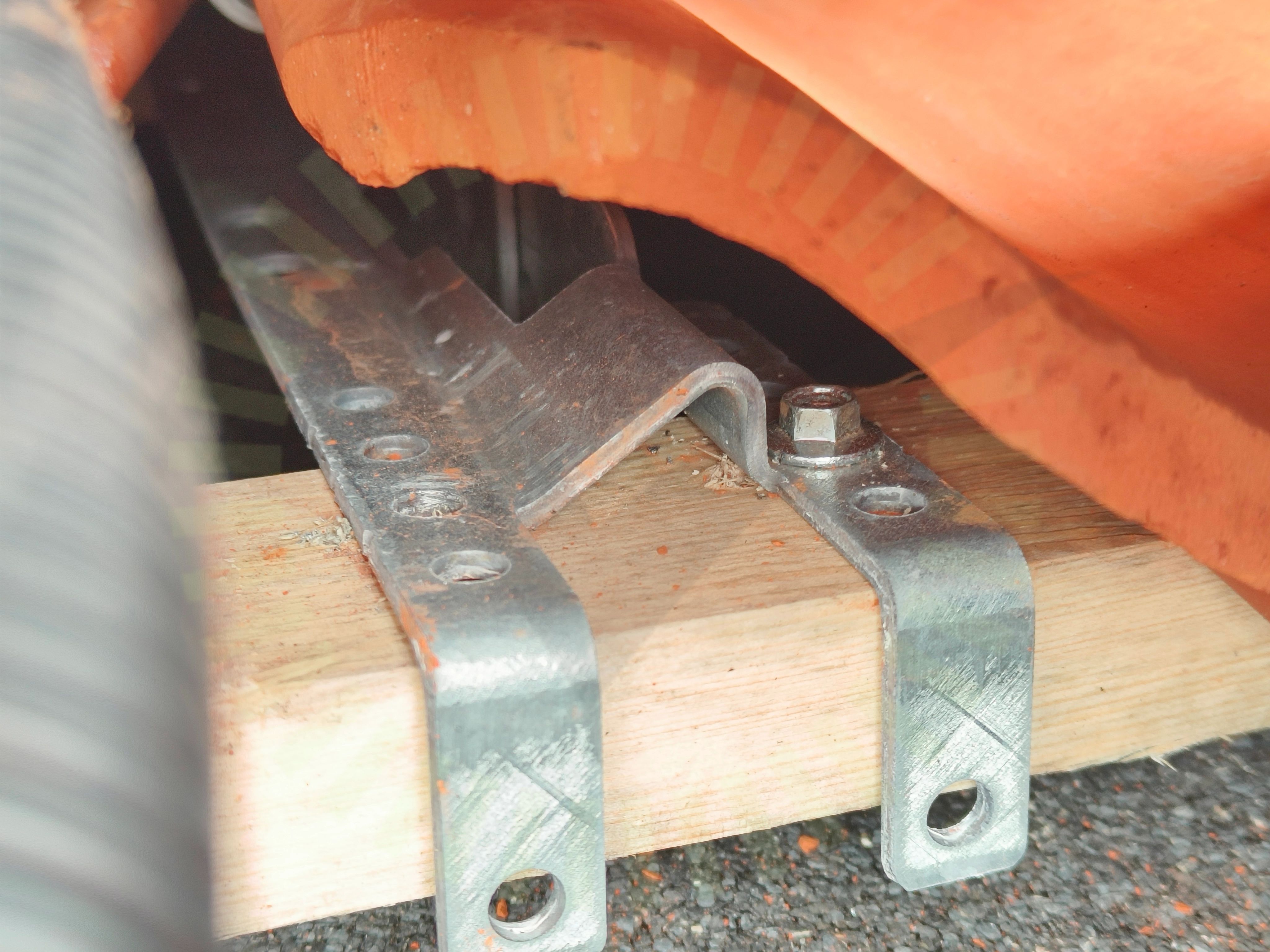

6.5 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar saknas.

MA5104. Sid 1 (1) | Version 4 - 221101

6.6 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

6.7 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen, detta gäller på sektion 1.1.

Snö- och vindlastberäkning

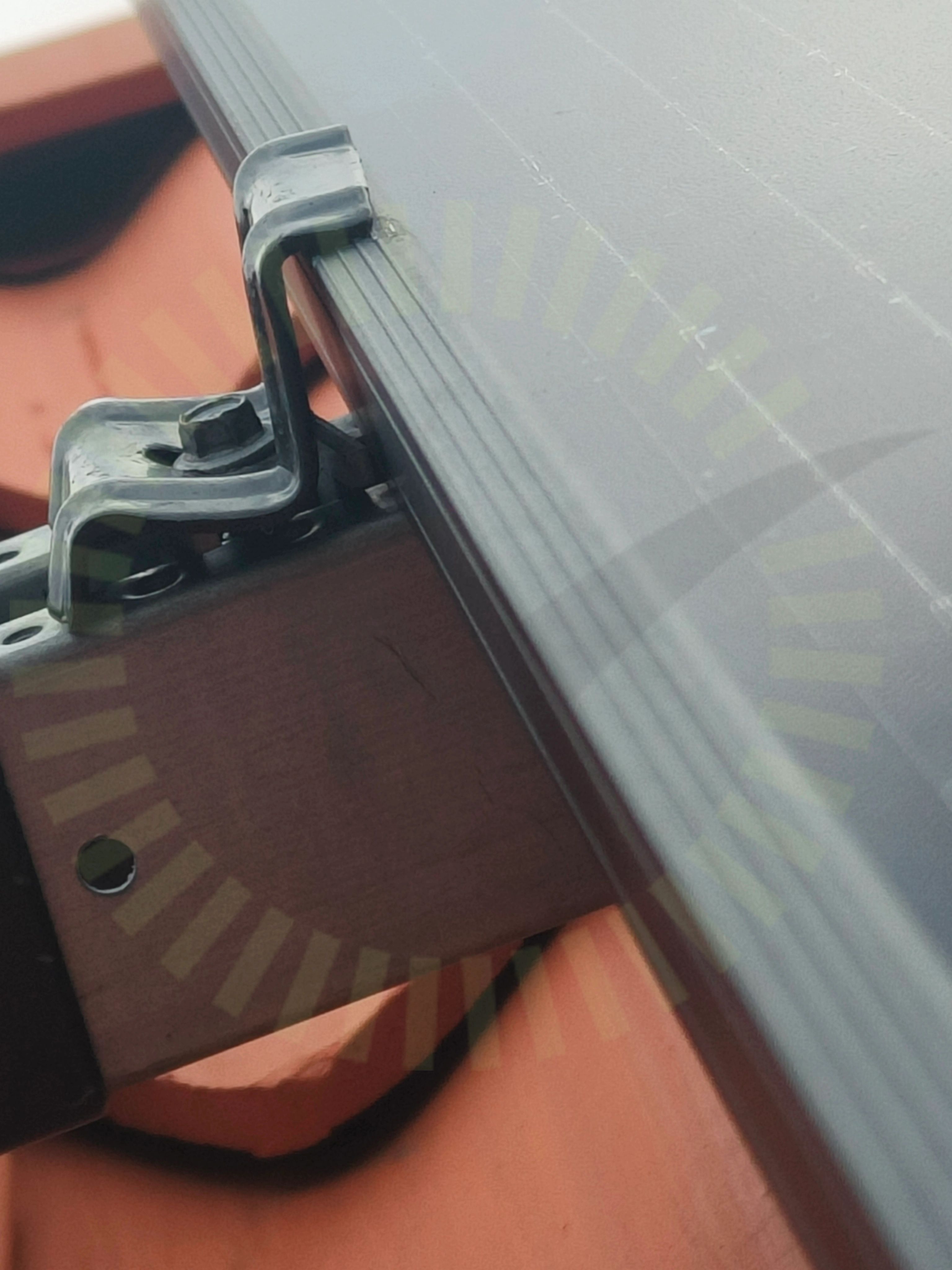

6.8 Ändklämmor skena

Inte godkänd

Ändklämma sitter snett. Ligger inte korrekt mot panelramen.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

16/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Snö- och Vindlastberäkning

Takgenomföring

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Undercentral

Godkända kontrollpunkter

7/7

Fasskena

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/3

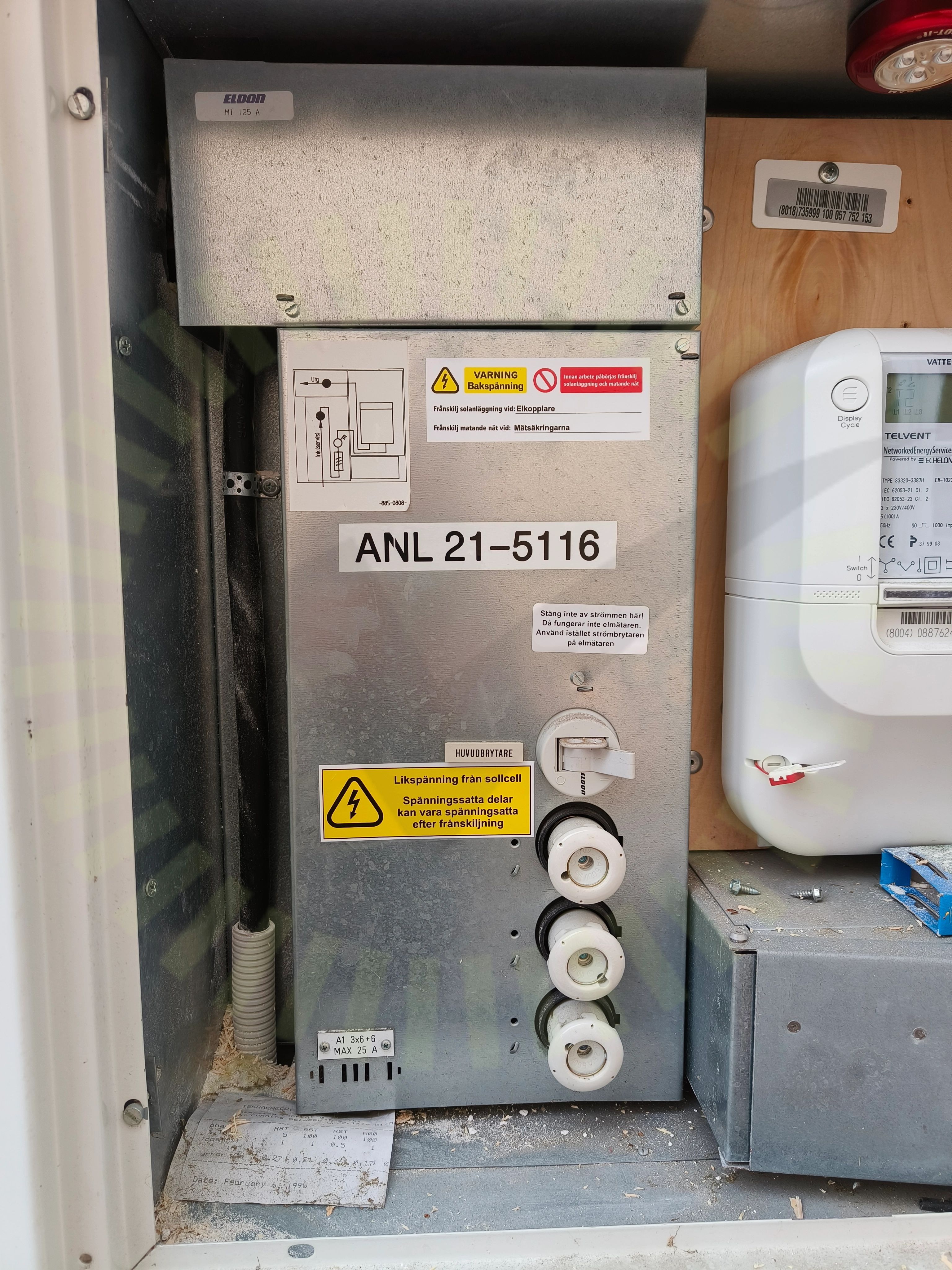

8.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.

Godkända kontrollpunkter

2/3

Informering av solceller

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

29/29

AC kablage förläggning

AC Kablage förläggning

Anslutning av CT klämmor

Anslutning av ledare

Anslutning av växelriktare

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Kabeldimensionering

Kablagets böjradie

Kommunikation med batteri

Likspänningskomponenter

Matning till smartmätare

Mekanisk påverkan

Placering av CT klämmor

Skadat kablage

Skador signalkablage

Skarp kant

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material
