Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Skandica Solar

Datum

9 oktober 2023

Ort

Mölnlycke, Västra Götalands län
PEN-ledare
Jordning av chassi
Dubbel matning
93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

15/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/23

3.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för ett av taken vid besiktning. Taken har olika taklutning och därför olika förutsättningar.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

22/23
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/7
PEN-ledare

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7
BöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/35
Jordfelsbrytare

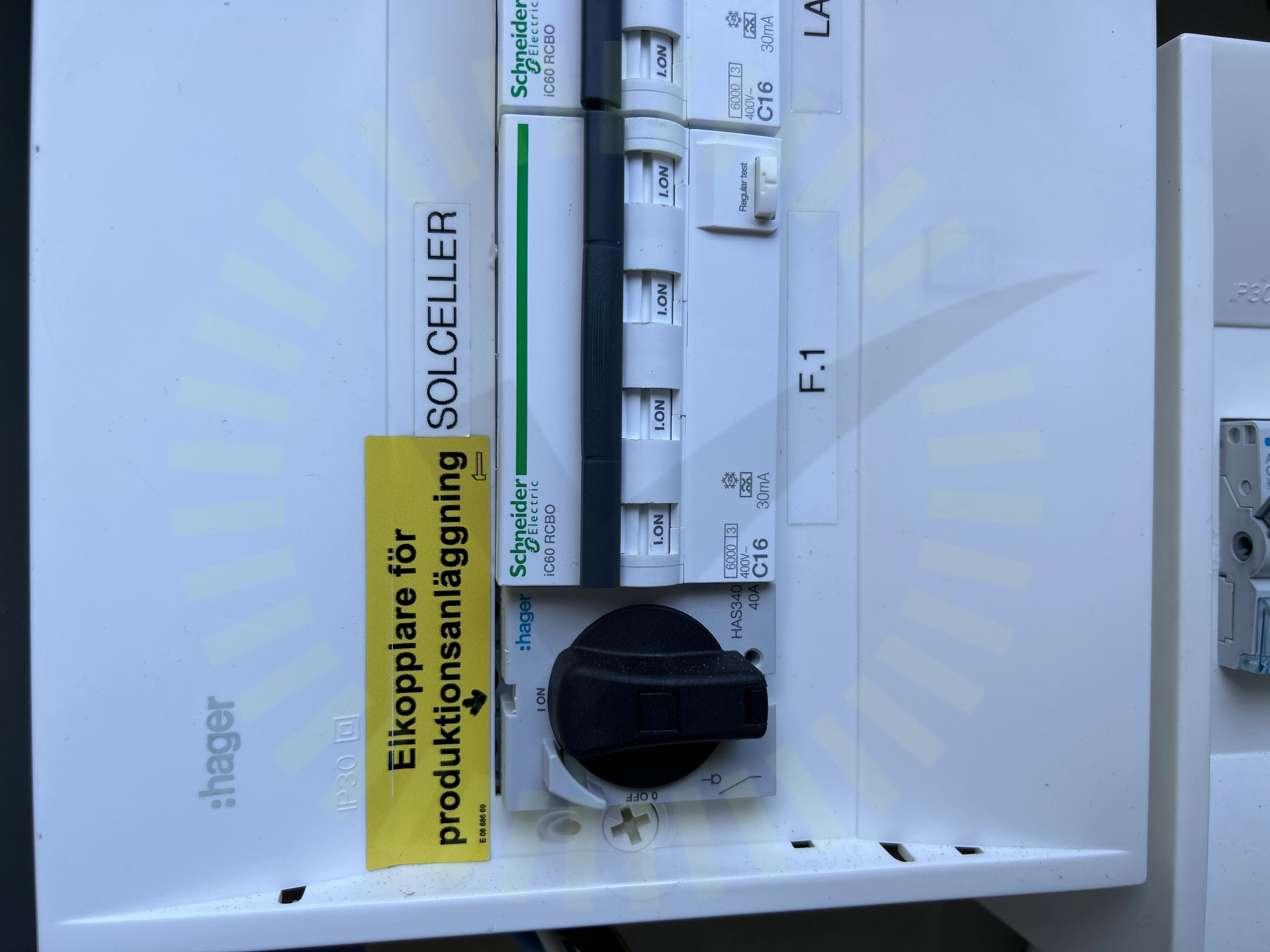

6.1 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34
Dubbel matning

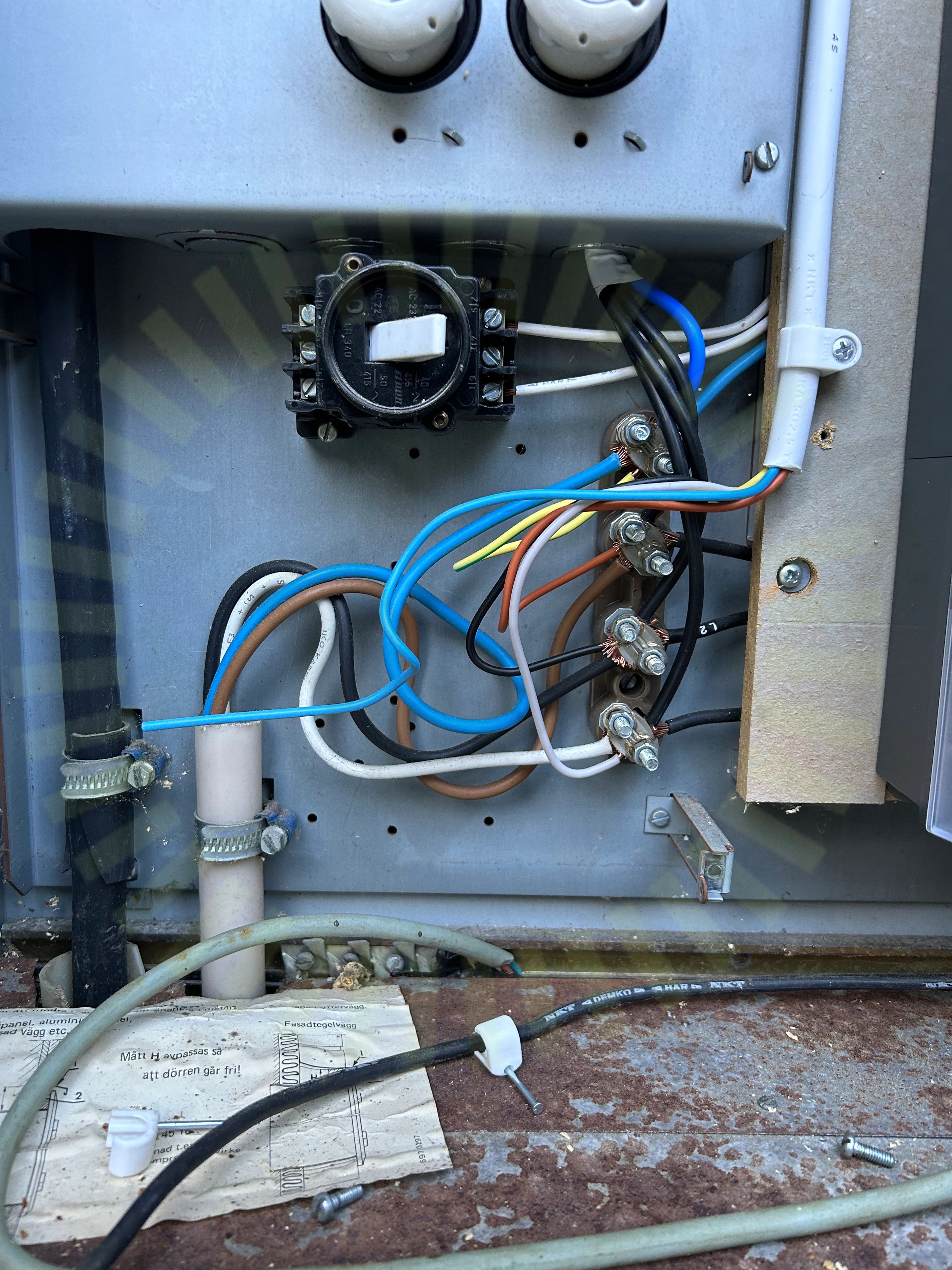

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2)
Jordning av chassi

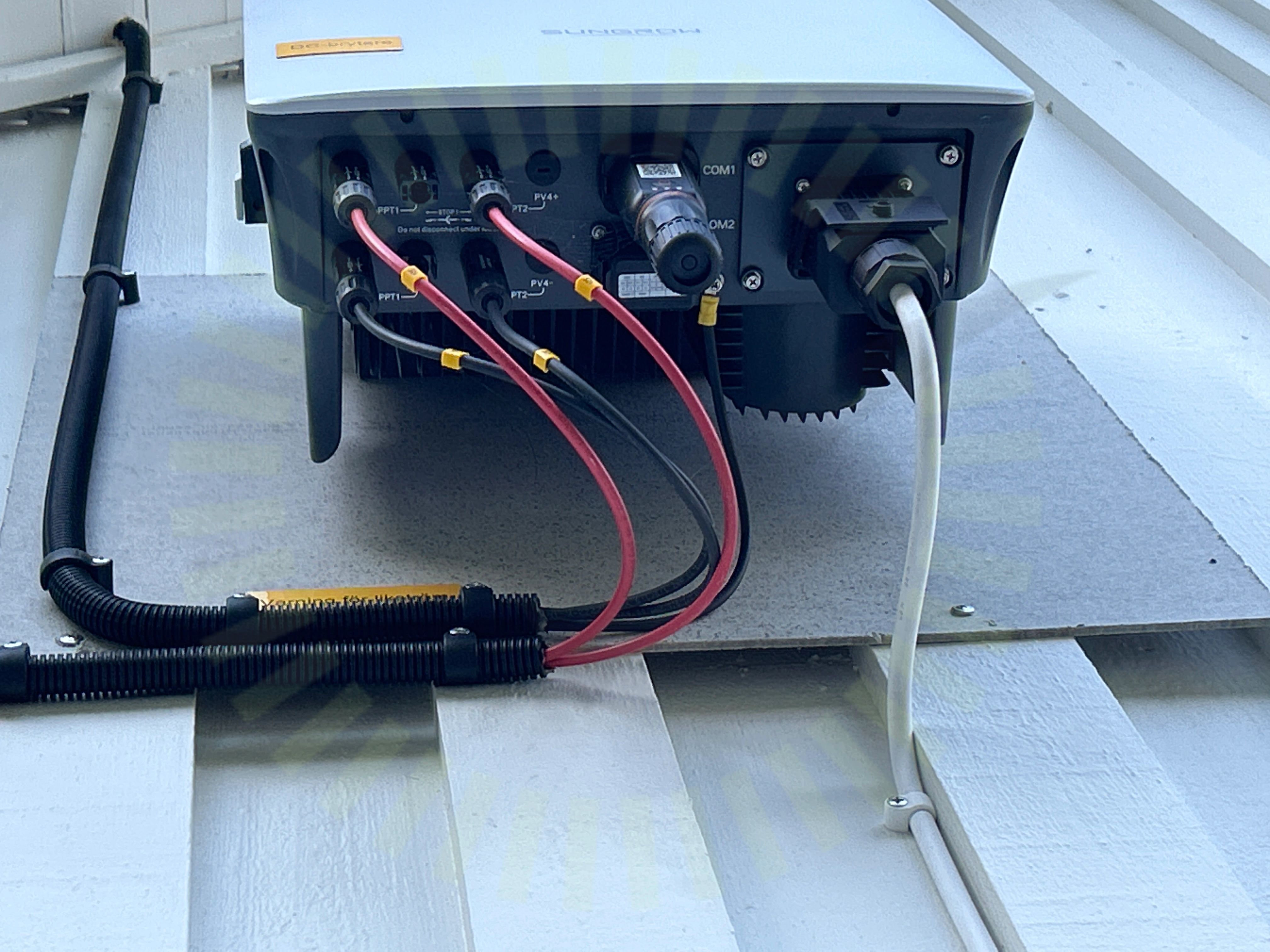

6.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Kabel i bild är potentialutjämning från taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

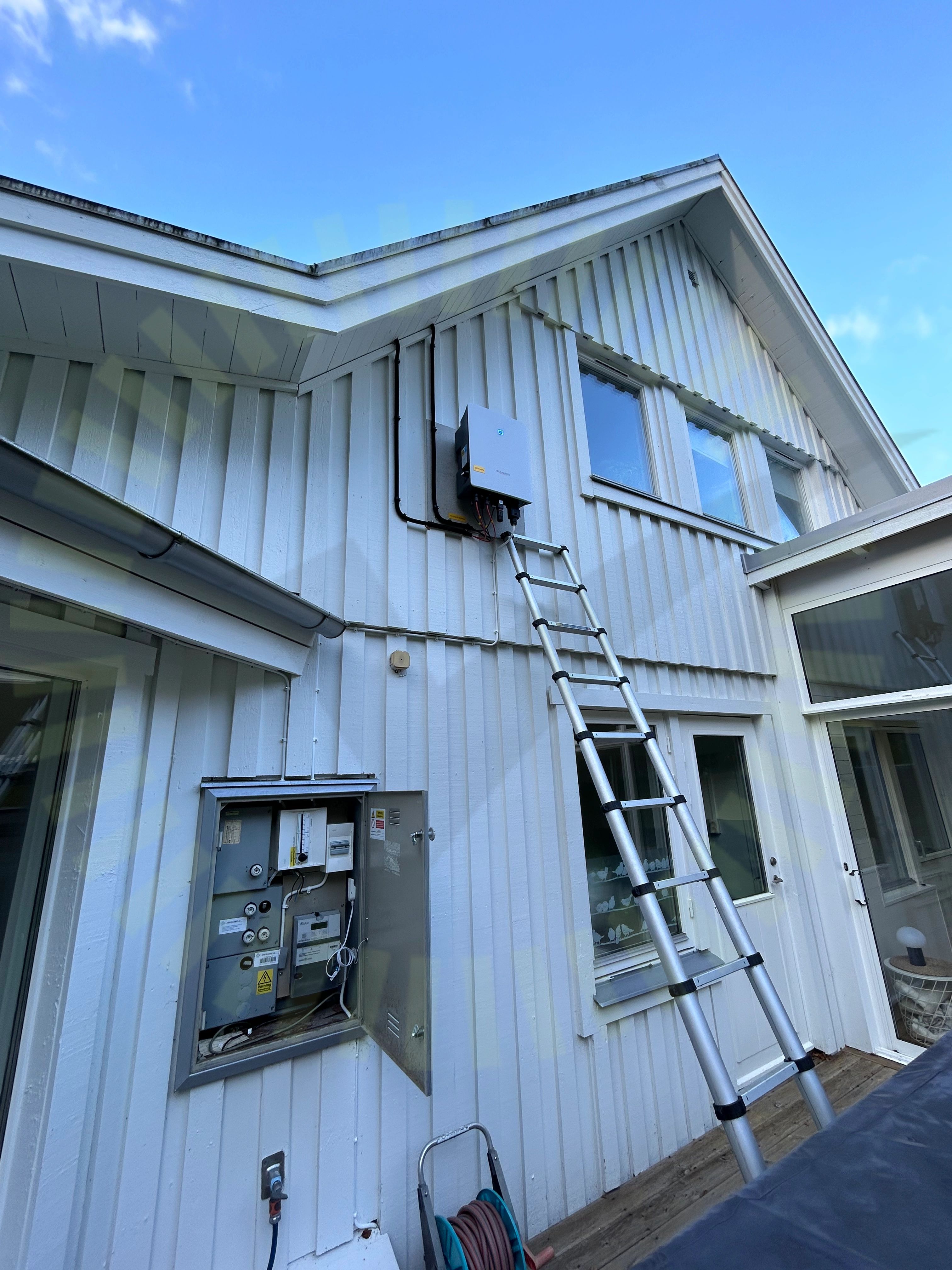

Tillgänglighet

6.4 Tillgänglighet

Inte godkänd

Solcellsinstallationen ska väljas och monteras för att möjliggöra att underhåll kan utföras på ett säkert sätt.

SS 436 40 00 (712.513.101)

Godkända kontrollpunkter

31/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
