Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Alstra

Datum

7 februari 2023

Ort

Halmstad, Hallands län
Infästningar i råspont
Infästningar i takstol
Takgenomföring
87% godkända13% ej godkända

Om installationen

PanelerRecom: RCM-(380-400)-6BHE
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareFronius: Symo 10-20 kW
Alstra

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Fronius: Symo 10-20 kW

Anmärkningar

5/30

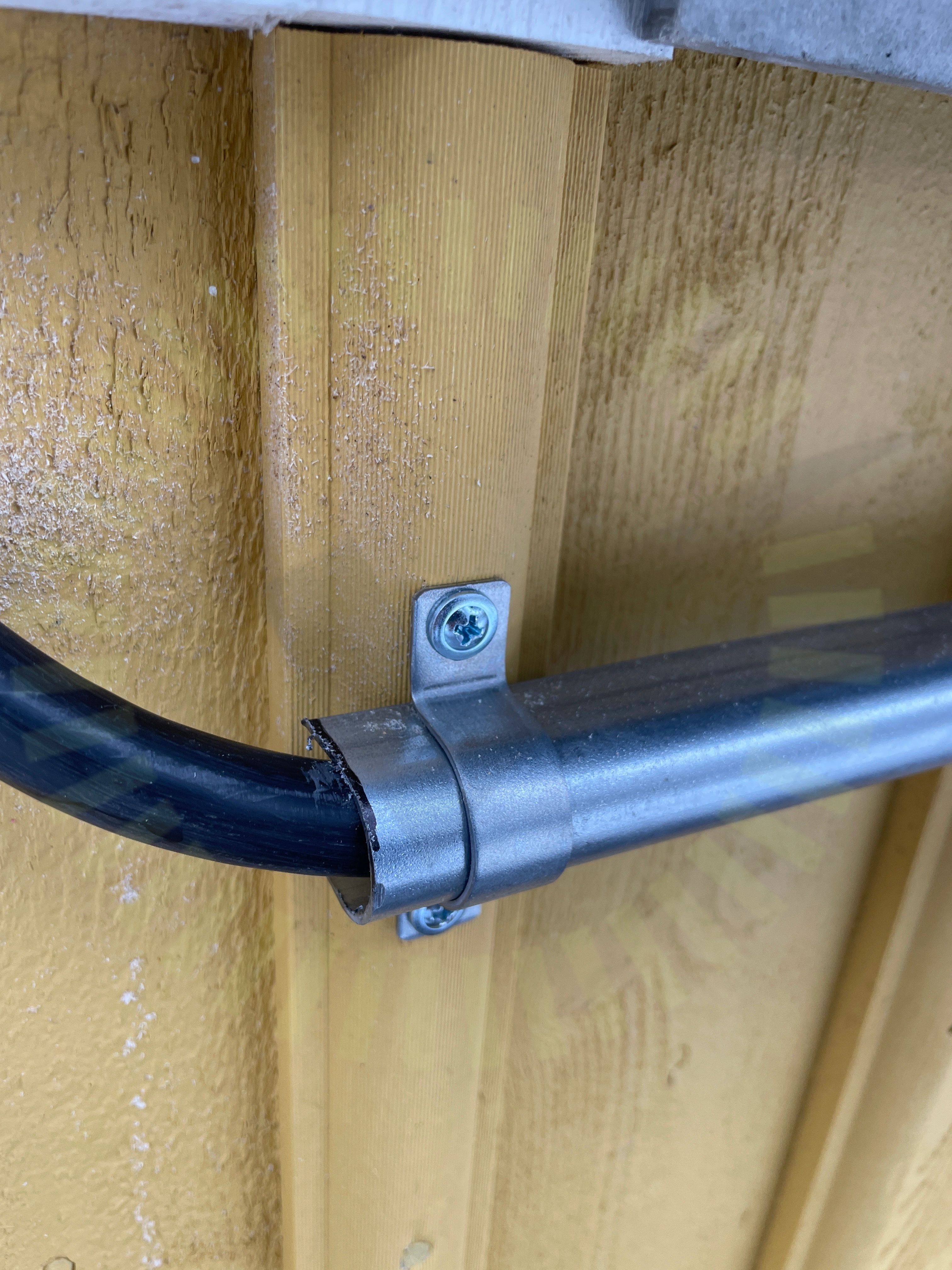

AC kabel skarp kant

1.1 AC kabel skarp kant

Inte godkänd

Kabel ligger mot skarp kant vid kabelskydd

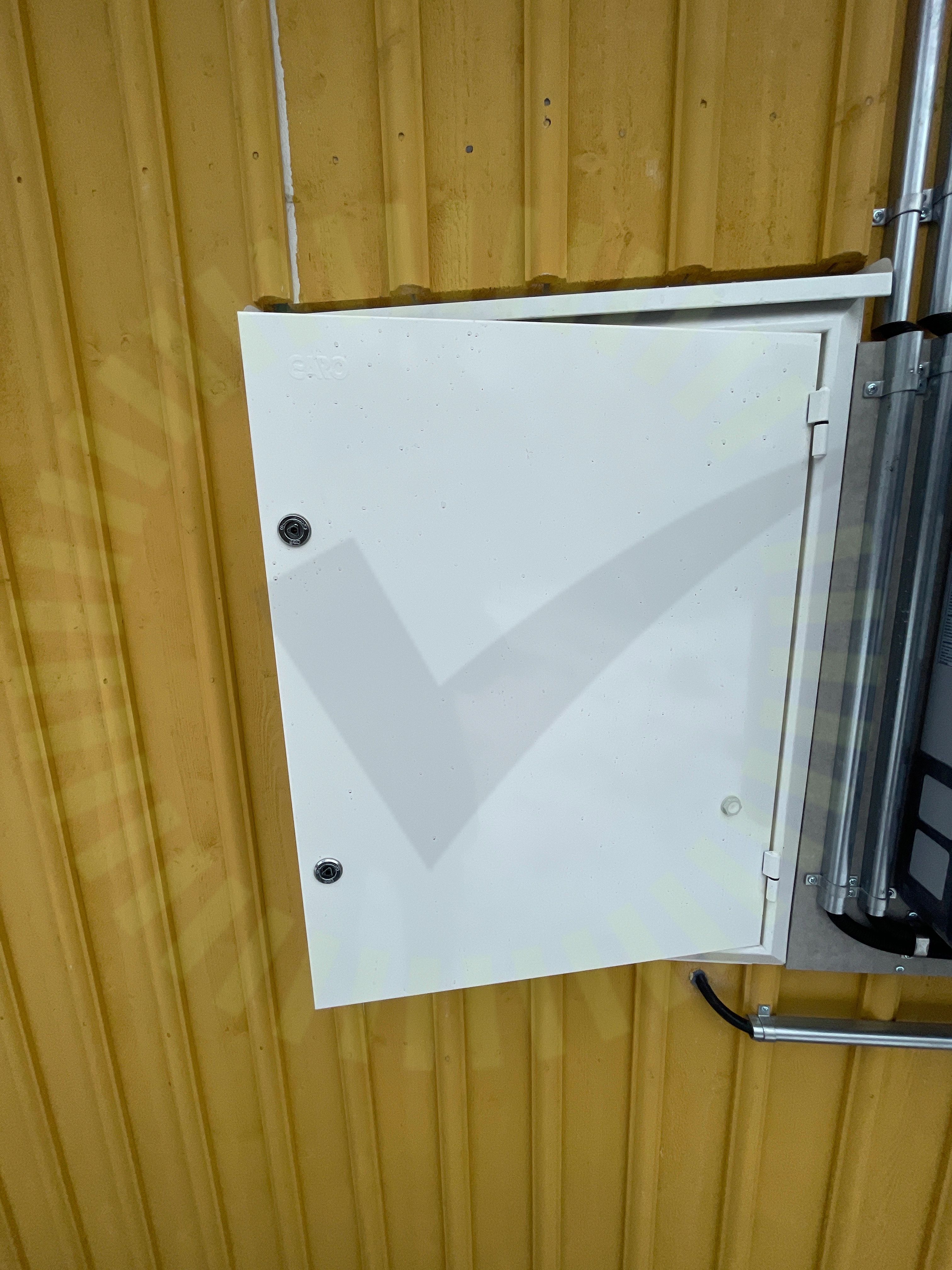

Informering av solceller

1.2 Informering av solceller

Inte godkänd

Märkning saknas vid anslutningspunkt

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Märkning

1.3 Märkning

Inte godkänd

Säkring för växelriktare ej uppmärkt korrekt

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.4 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.5 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

25/30
AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndDC anslutningDC FörläggningDC Genomföringar DC kablageDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusHuvudsäkringInfästningKabelLedare fastspändaSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilationVinkel

K2: SingleRail: CrossHook 3S

Anmärkningar

4/20
Infästningar i råspont

2.1 Infästningar i råspont

Inte godkänd

Infästning ej korrekt utförd, skruv ej helt igenom råspont

Tillverkarens anvisningar

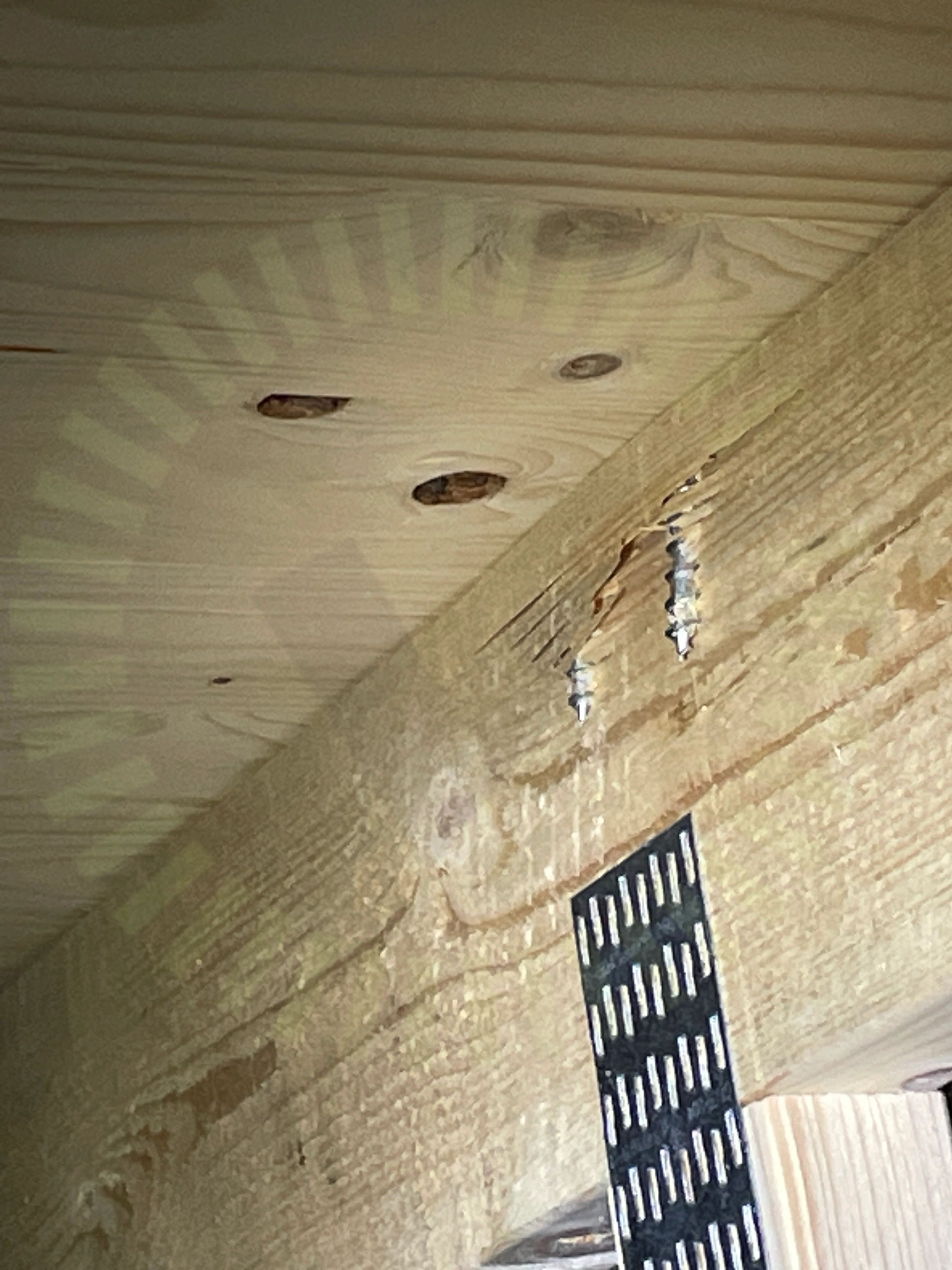

Infästningar i takstol

2.2 Infästningar i takstol

Inte godkänd

Skruv har missat takstol

Tillverkarens anvisningar

2.3 Snö- och Vindlastberäkning

Rekommendation

Lastberäkning är baserad på annan typ av panel

Tillverkarens montageanvisningar
Takgenomföring

2.4 Takgenomföring

Inte godkänd

Takgenomföring ej utfört korrekt

Godkända kontrollpunkter

16/20
Främmande materialFörutsättningarInfästningarnas CC måttKabeluppfästningMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSlutklämmorTakpannor under betongkrokUrspårning av betongpannorVäderbeständigt material

Recom: RCM-(380-400)-6BHE

Godkända kontrollpunkter

13/13
Avstånd till takBöjradie kablageDragavlastadeDräneringshålFästenas ÖverlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadKlämmornas placeringMellanrumSkadorSkuggaSträngförläggning
