Besiktningsrapport

9.4

Installation genom

Sesol

Datum

28 november 2023

Ort

Ingelstad, Kronobergs län

Råspontsinfästning

Klämmornas placering

Mellanrum

+ 7

90% godkända10% ej godkända

Om installationen

PanelerLongi LR5-66HPH

MontagesystemNordmount Panntak: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörCHINT: DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Kundkommentar

Drift och skötselanvisningar saknas samt tillgång till konto för app för att se produktion.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorUppfästning av kablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi LR5-66HPH

Anmärkningar

5/16

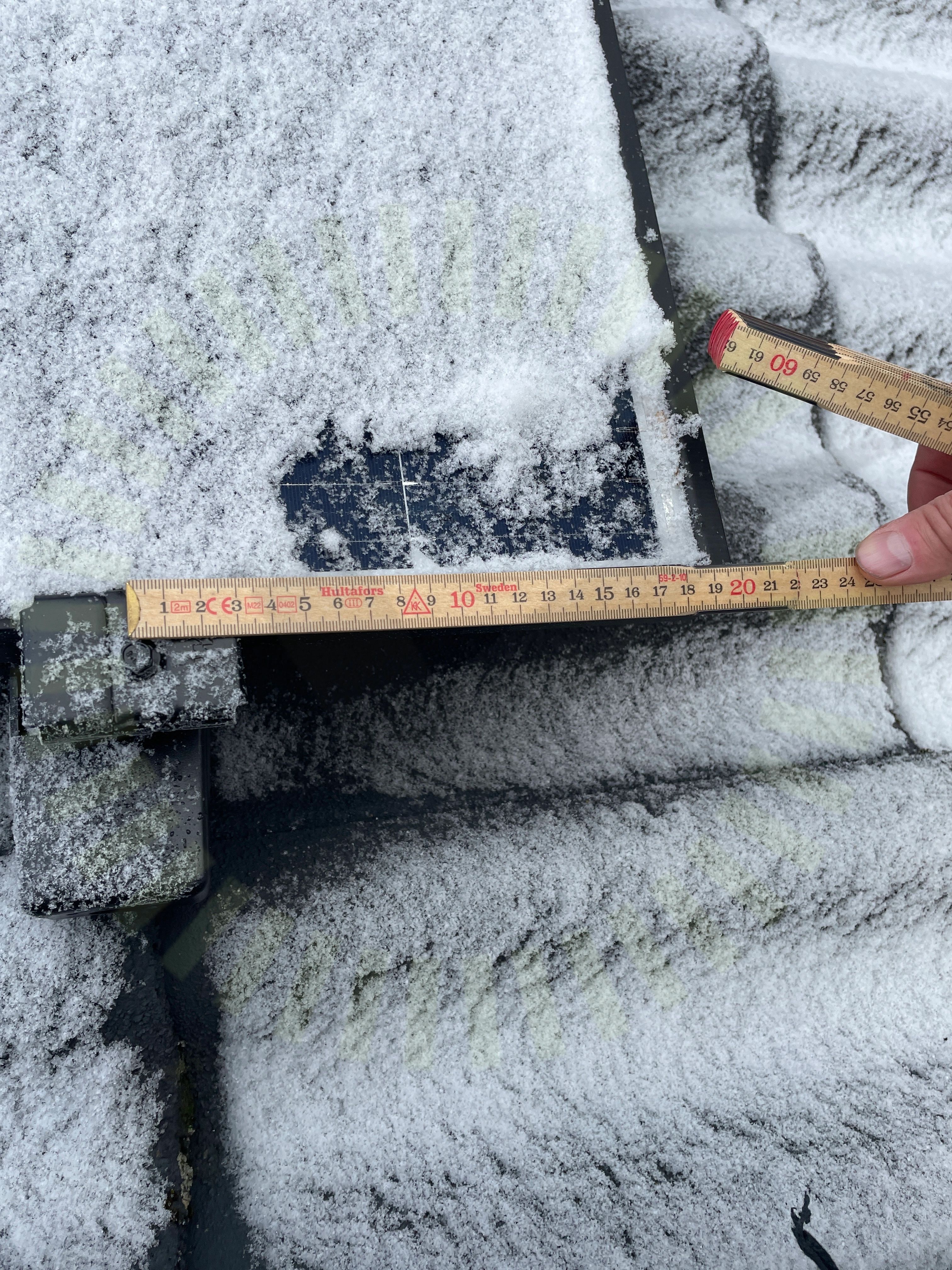

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Ma711 sida 4

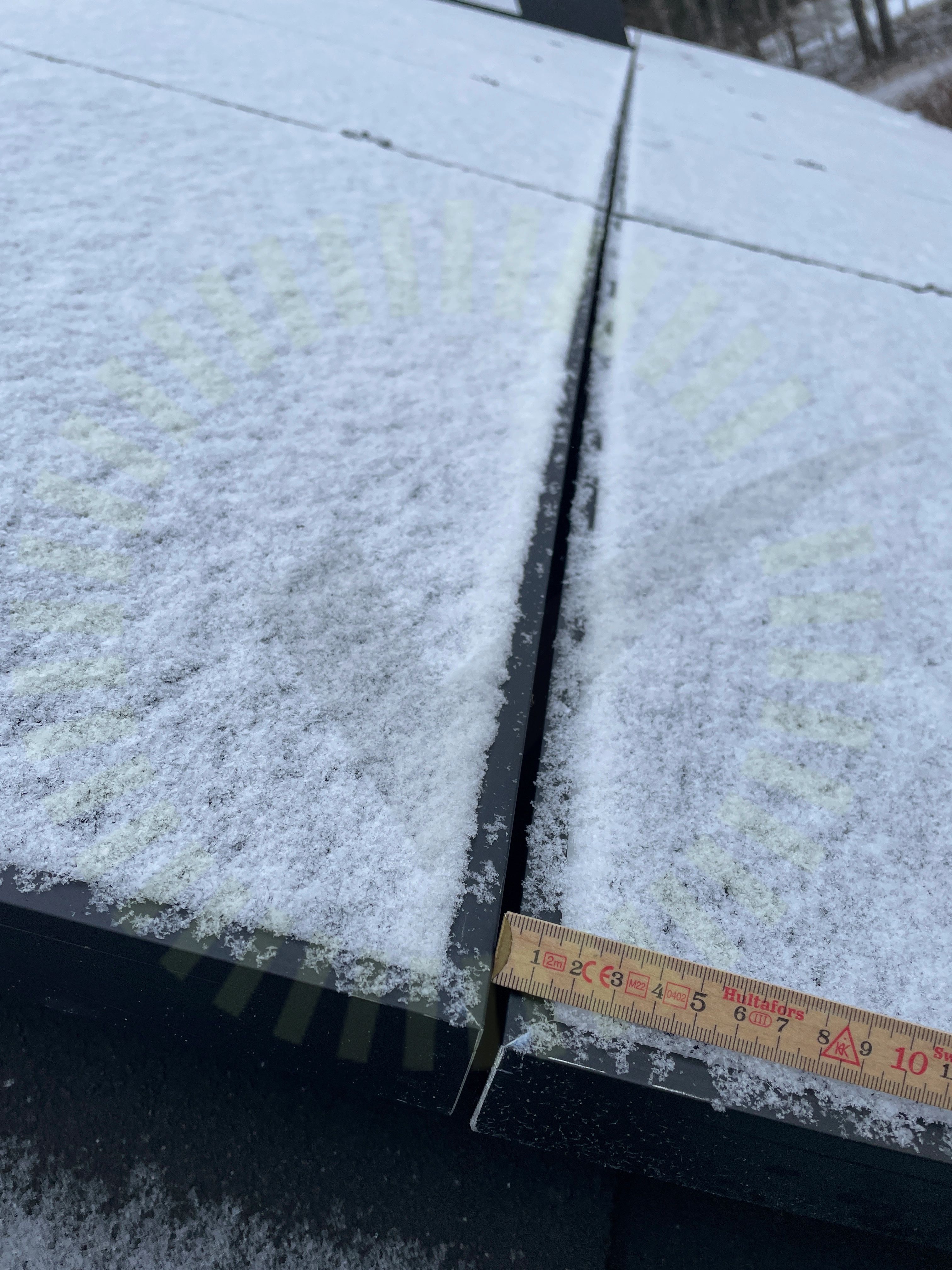

4.3 Mellanrum

Inte godkänd

Paneler är inte separerade med korrekt avstånd.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

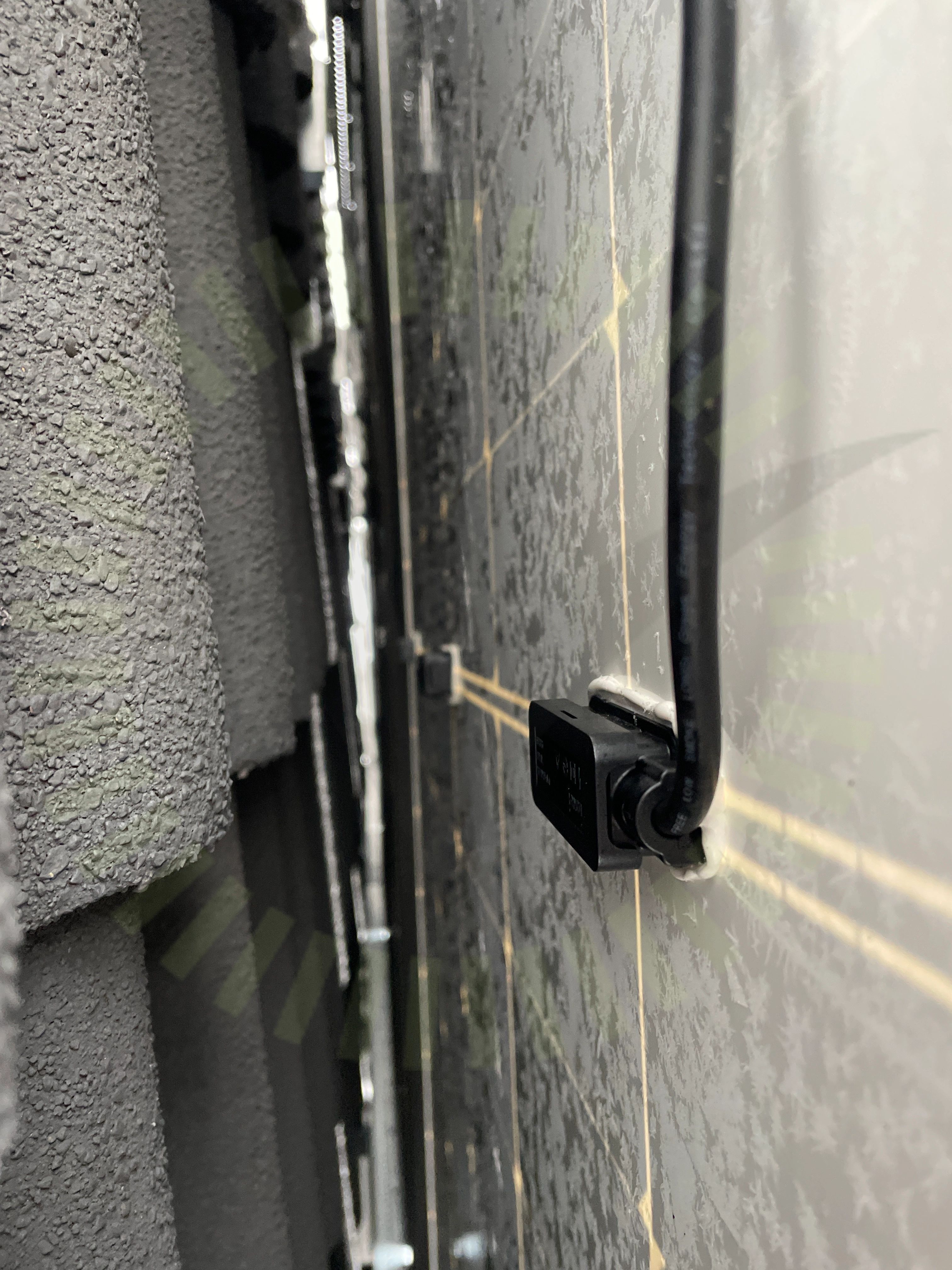

4.4 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan. Kablar ska ha en böjradie om minst 43mm.

SS 436 40 00 (522.8.3)

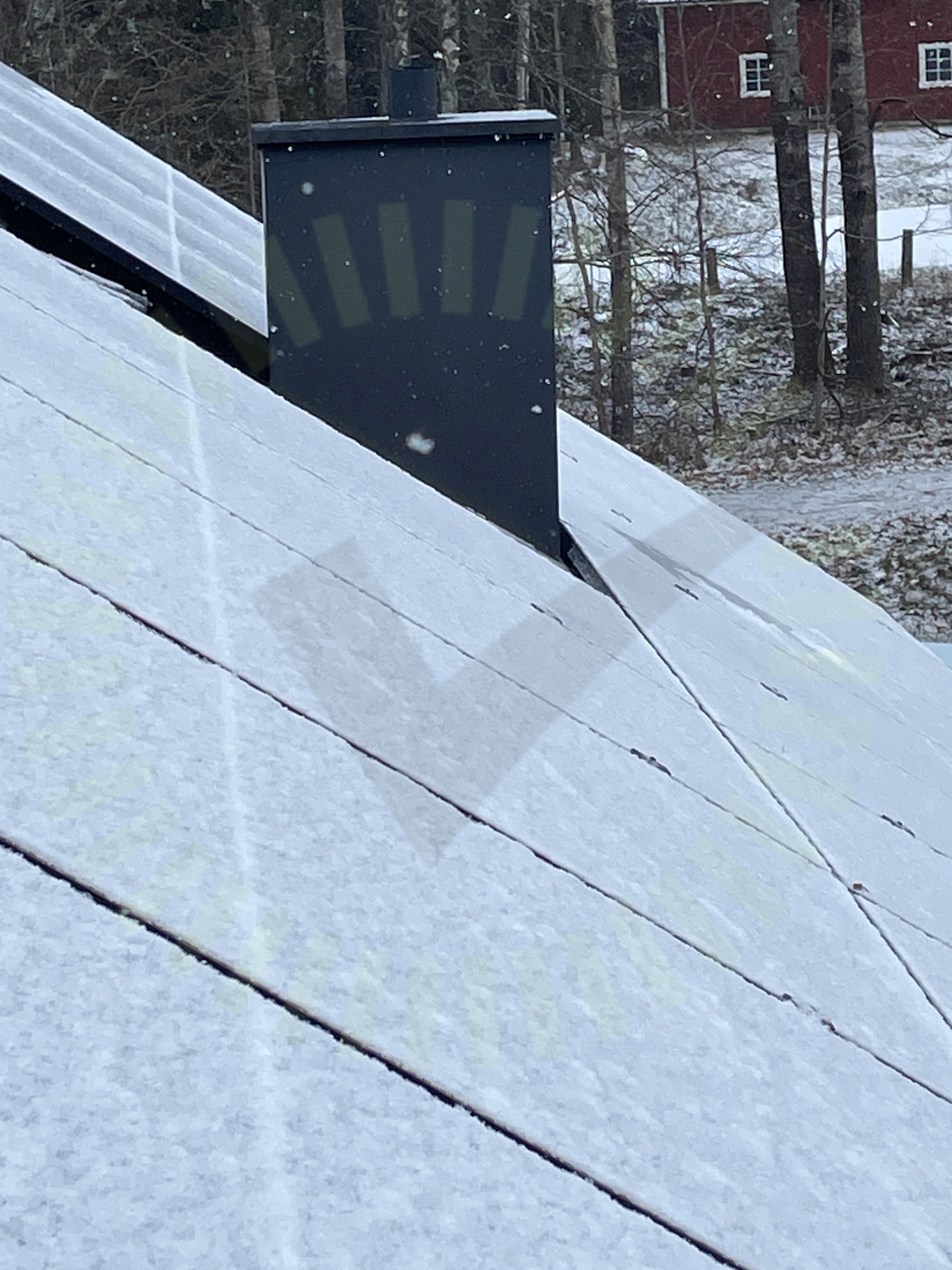

4.5 Skugga

Inte godkänd

Paneler är placerad i hård permanent skugga både morgon eller eftermiddag.

Godkända kontrollpunkter

9/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

2/16

PunktbelastningSkador på panel

Tak 1, Nordmount Panntak: Råspont

Anmärkningar

4/20

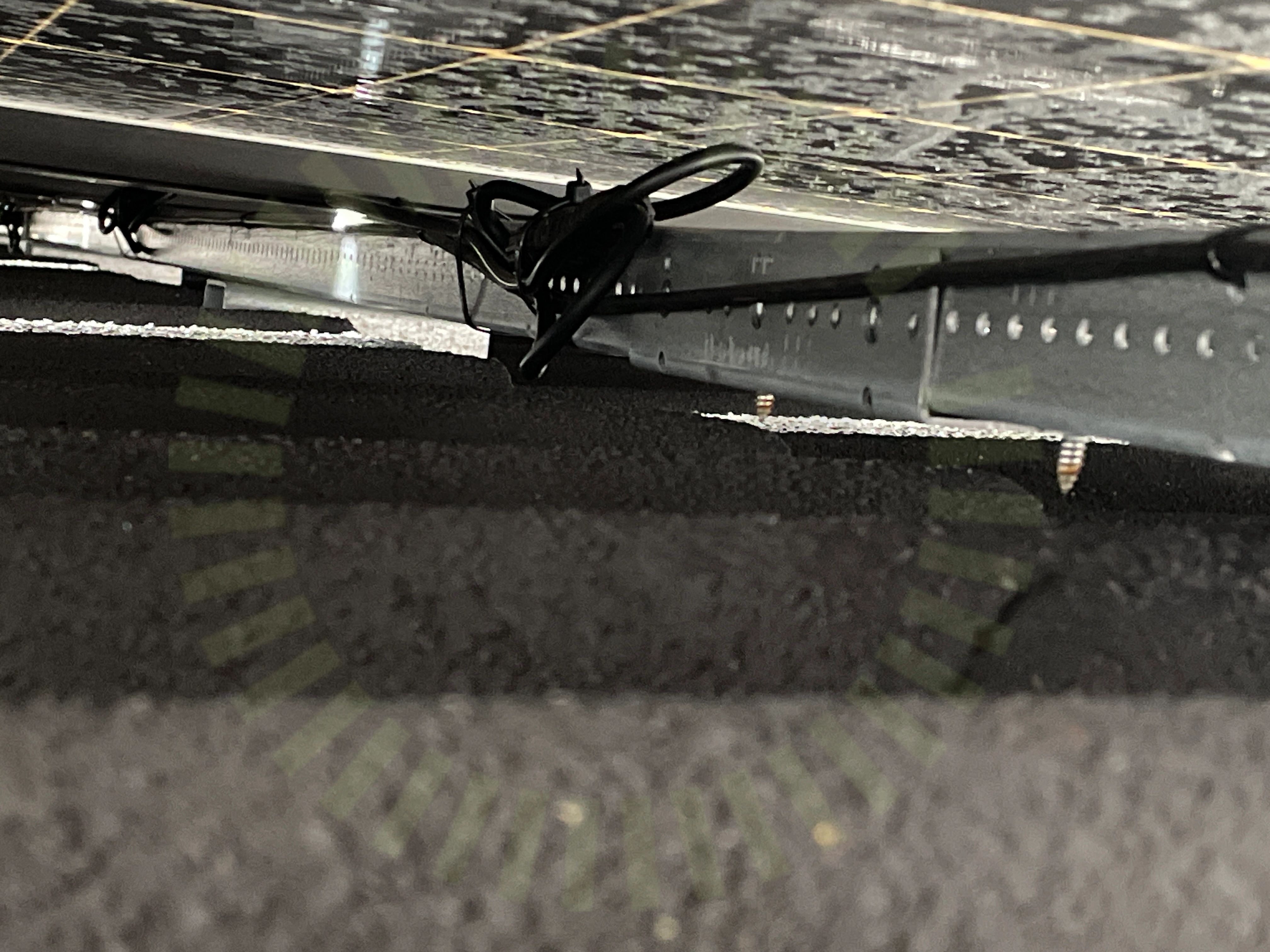

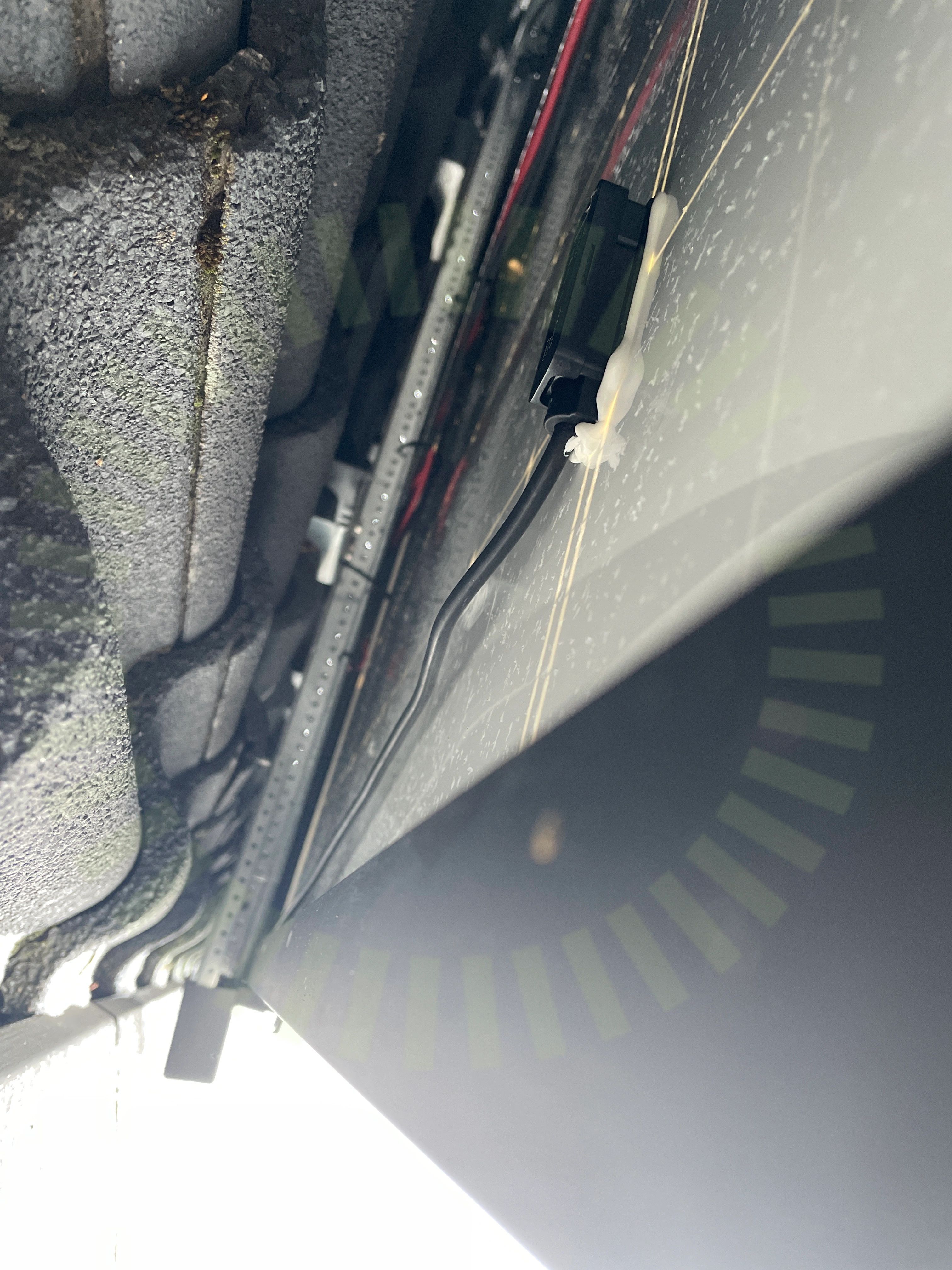

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

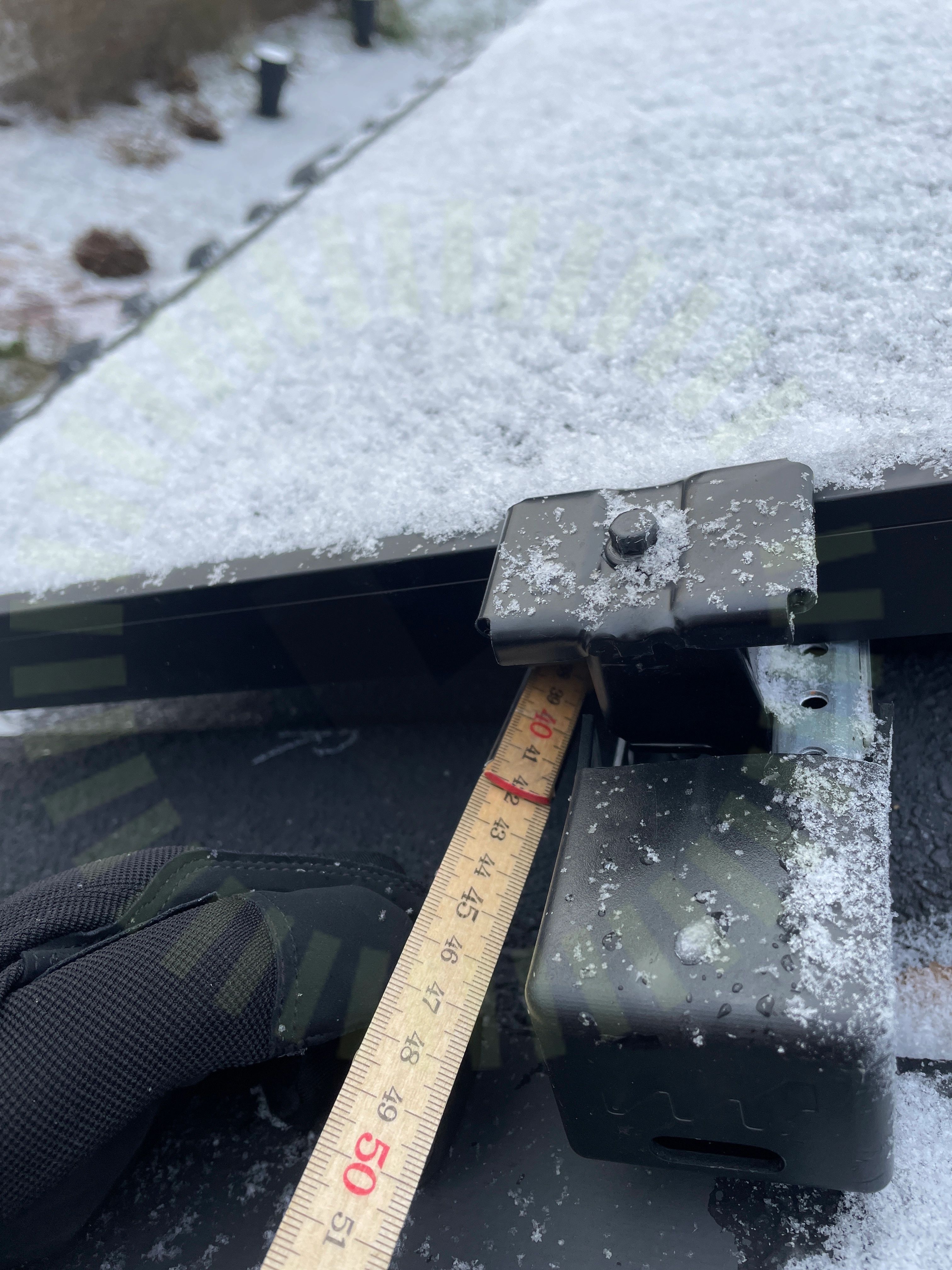

5.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning

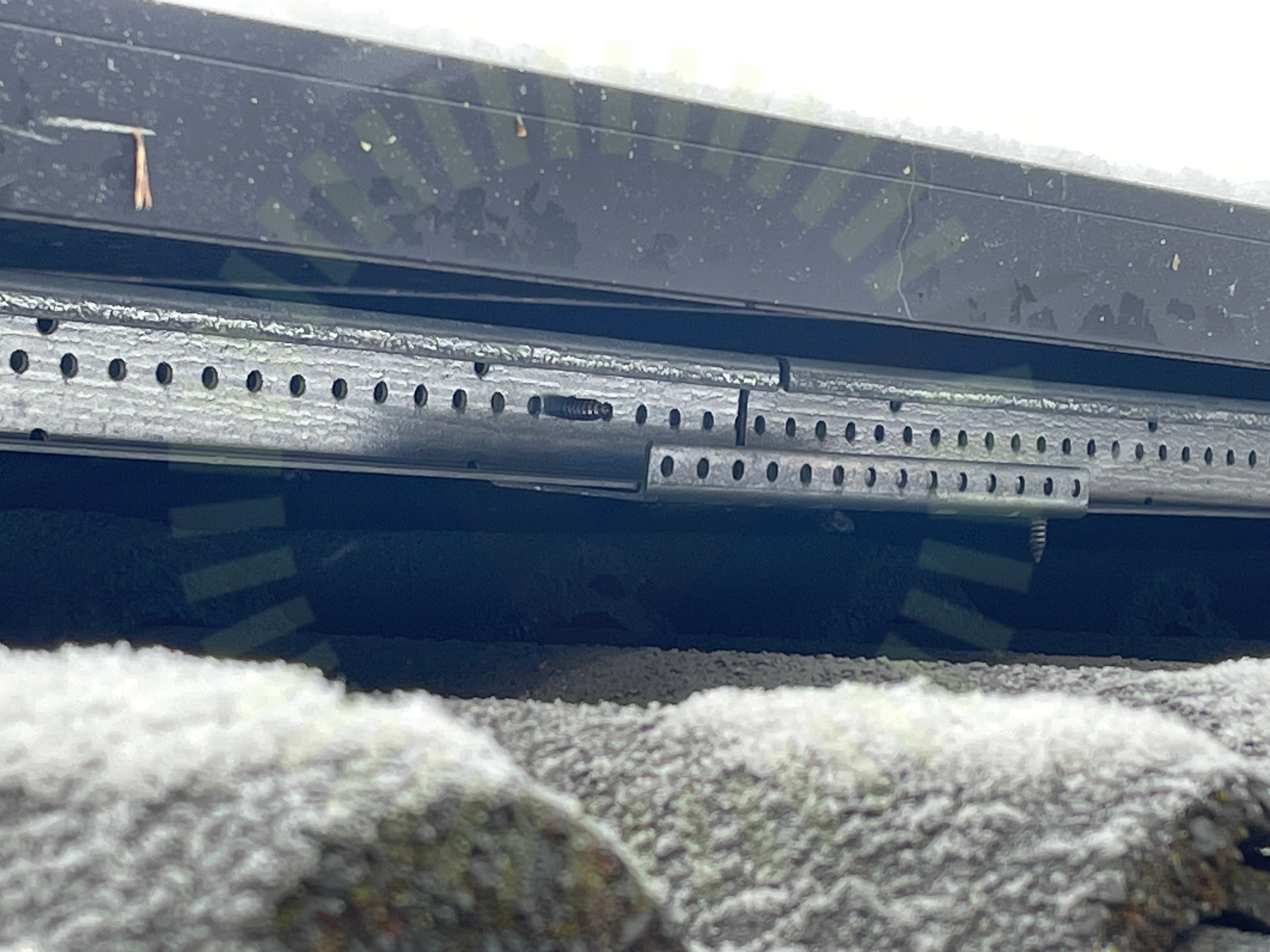

5.3 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

5.4 Råspontsinfästning

Inte godkänd

Takkroken är infäst med för få skruv.

Nordmount: Monteringsanvisning Tegel | Råspont Version 1 — 230309, Sida 2

Godkända kontrollpunkter

15/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/20

Takgenomföring

Undercentral

Anmärkningar

1/7

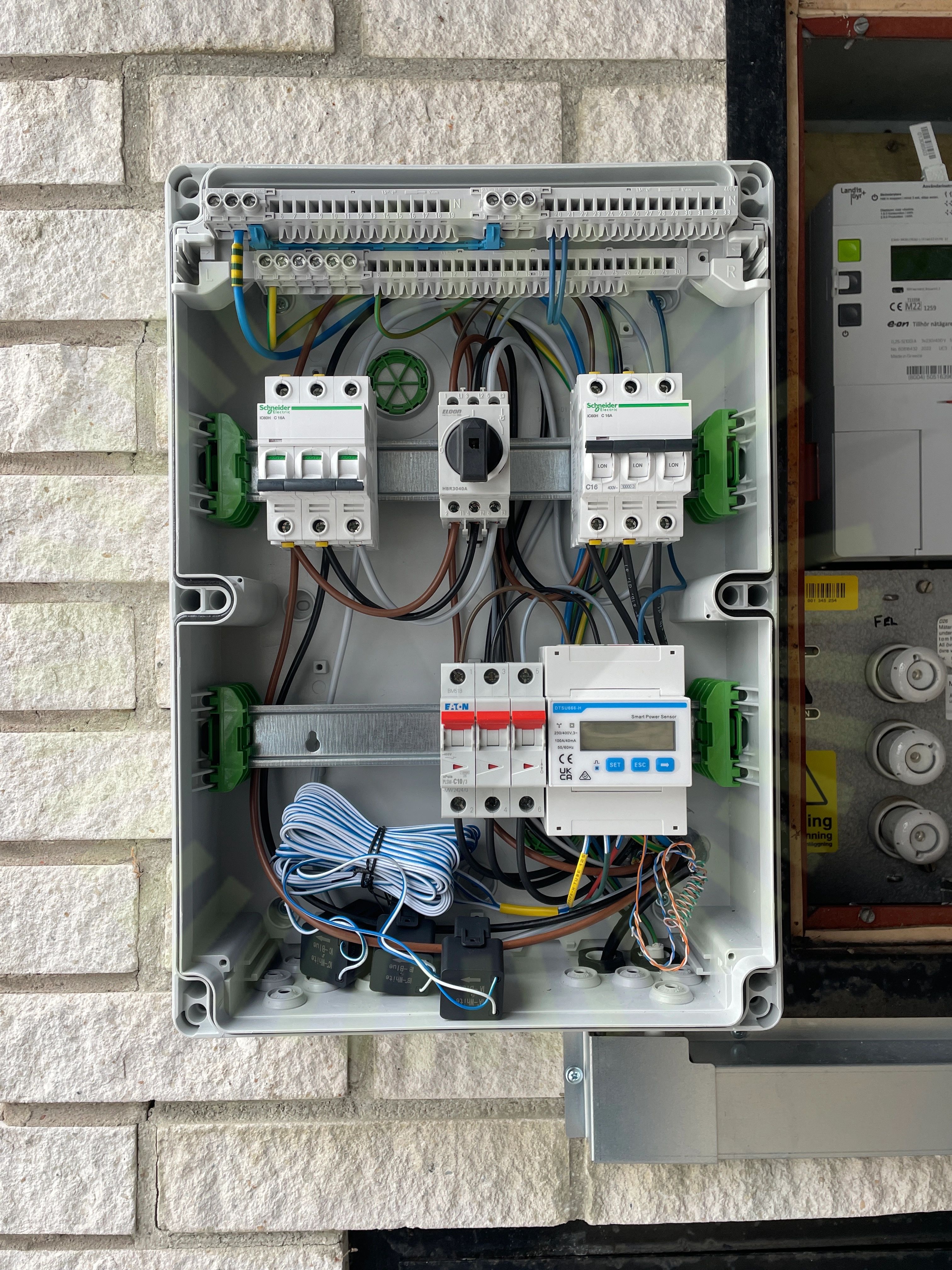

6.1 Neutralledare felmärkt.

Inte godkänd

Neutralledare felmärkt. Ska ej vara märkt med grön/gul tejp i änden, detta blir då missvisande om att det är en PEN ledare.

Godkända kontrollpunkter

6/7

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/41

8.1 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

40/41

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av CT klämmorAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringPlacering av CT klämmorSignalkabel till växelriktarenSkadat kablageSkador signalkablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
