1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.0
Installation genom
BraEl
Datum
3 juli 2023
Ort
Trelleborg, Skåne län
77% godkända23% ej godkända
Om installationen
PanelerLeapton: LP182*182-M-54
MontagesystemVan der Valk: Trapezoidal
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Installerad av BraEl som har ett lågt snittbetyg på 6.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/4

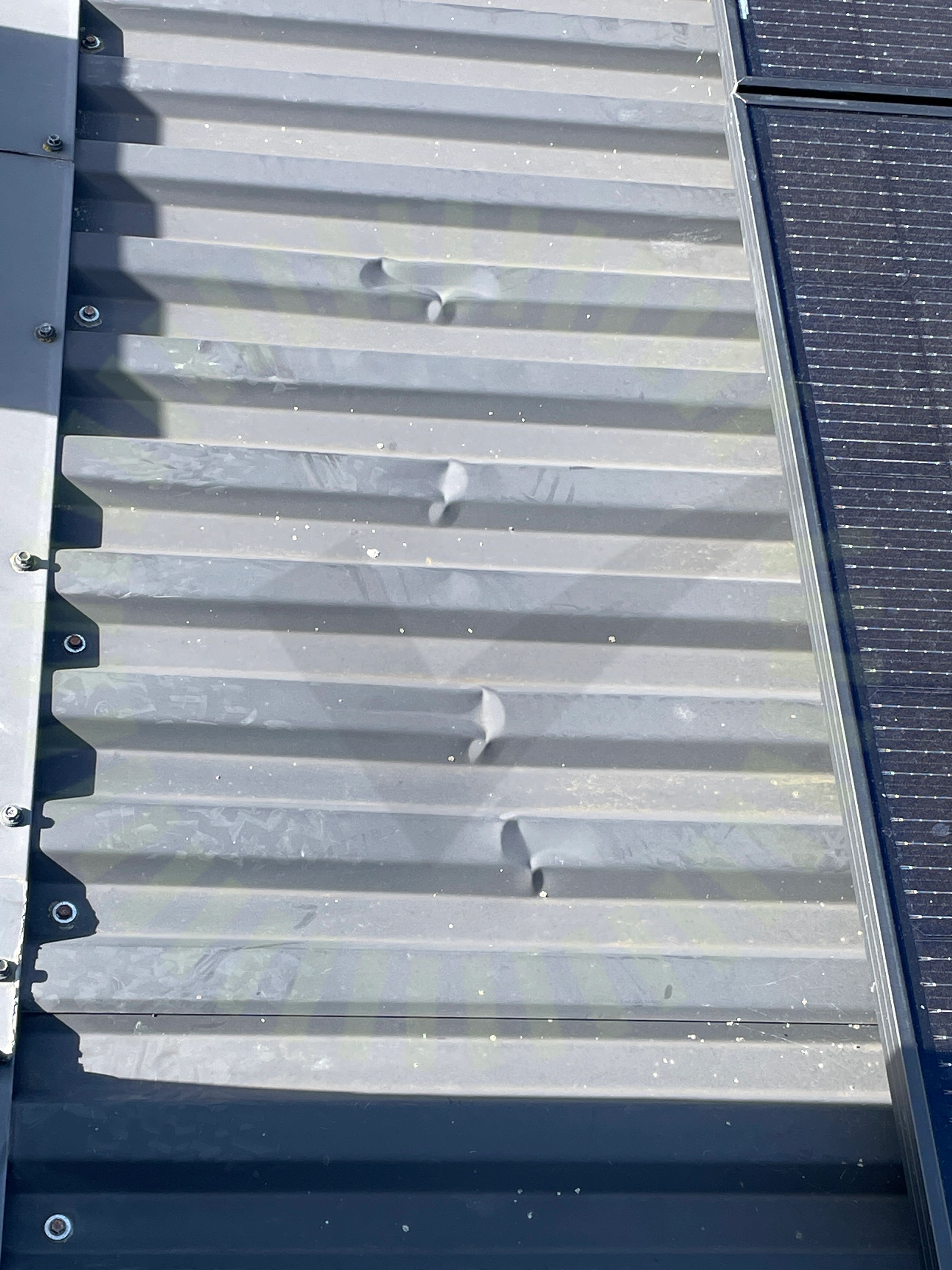

1.2 Skador på taket
Inte godkändUnder montage har leverantör ej monterat med försiktighet och hänsyn till befintligt tak, har med detta trampat ner plåttaket på flertalet ställen.
Godkända kontrollpunkter
2/4AvtalSträngschema
Tak 1, Leapton: LP182*182-M-54
Anmärkningar

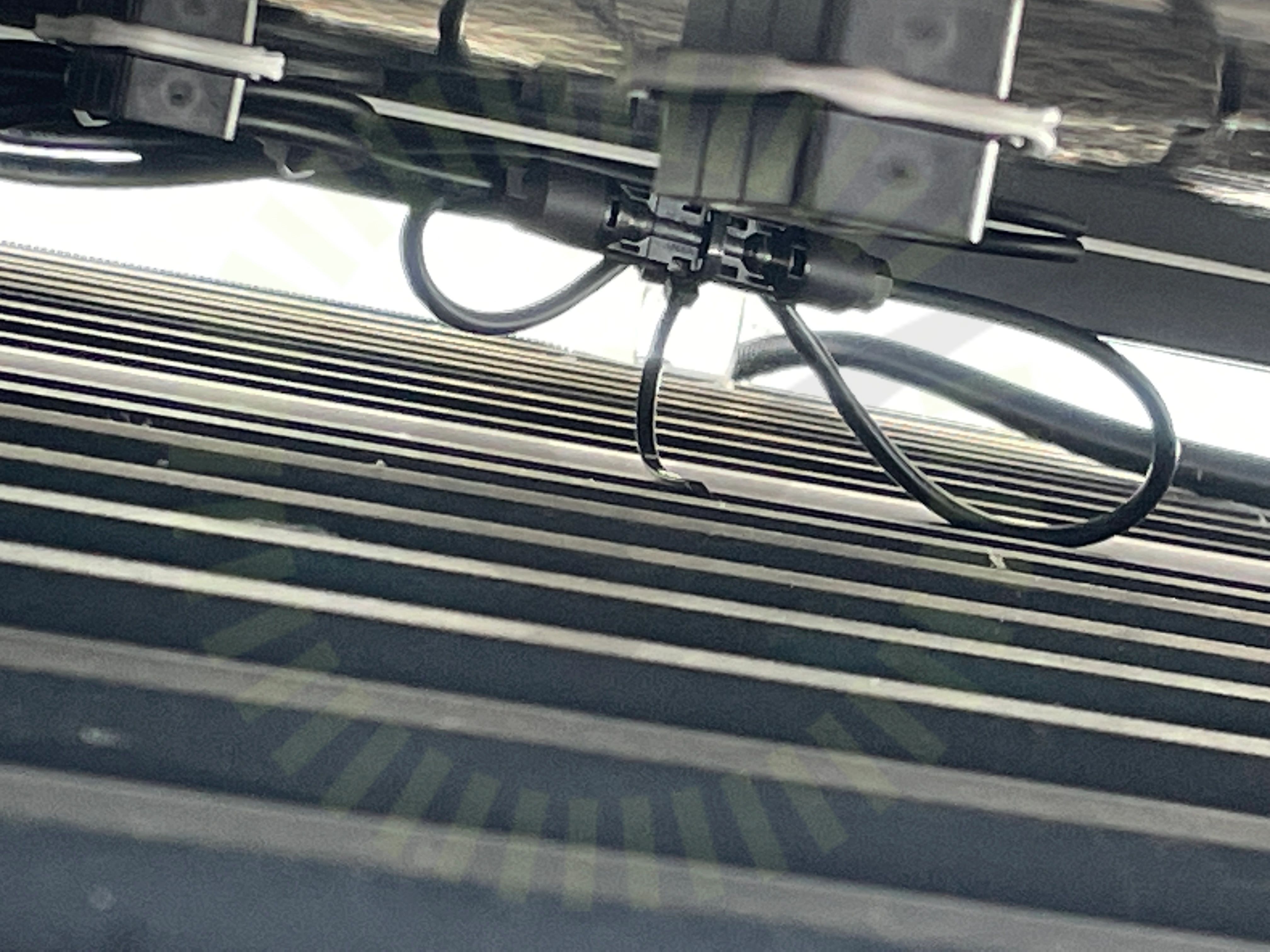

5/132.1 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00, 712.526

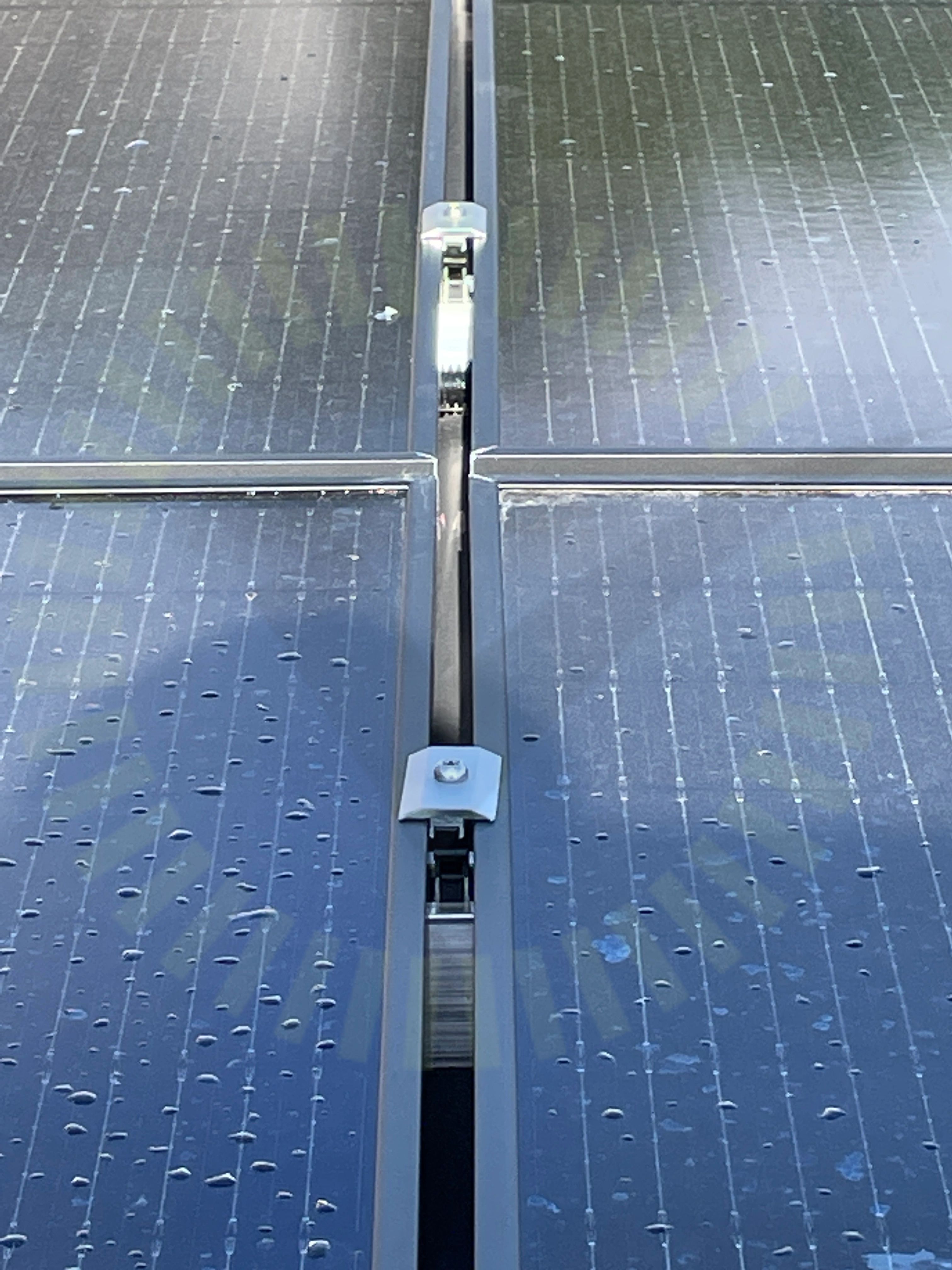

2.2 Klämmornas överlappning
Inte godkändKlämman är vriden och överlappar inte korrekt med ramen. Klämman nedanför överlappar inte tillräckligt på panel.

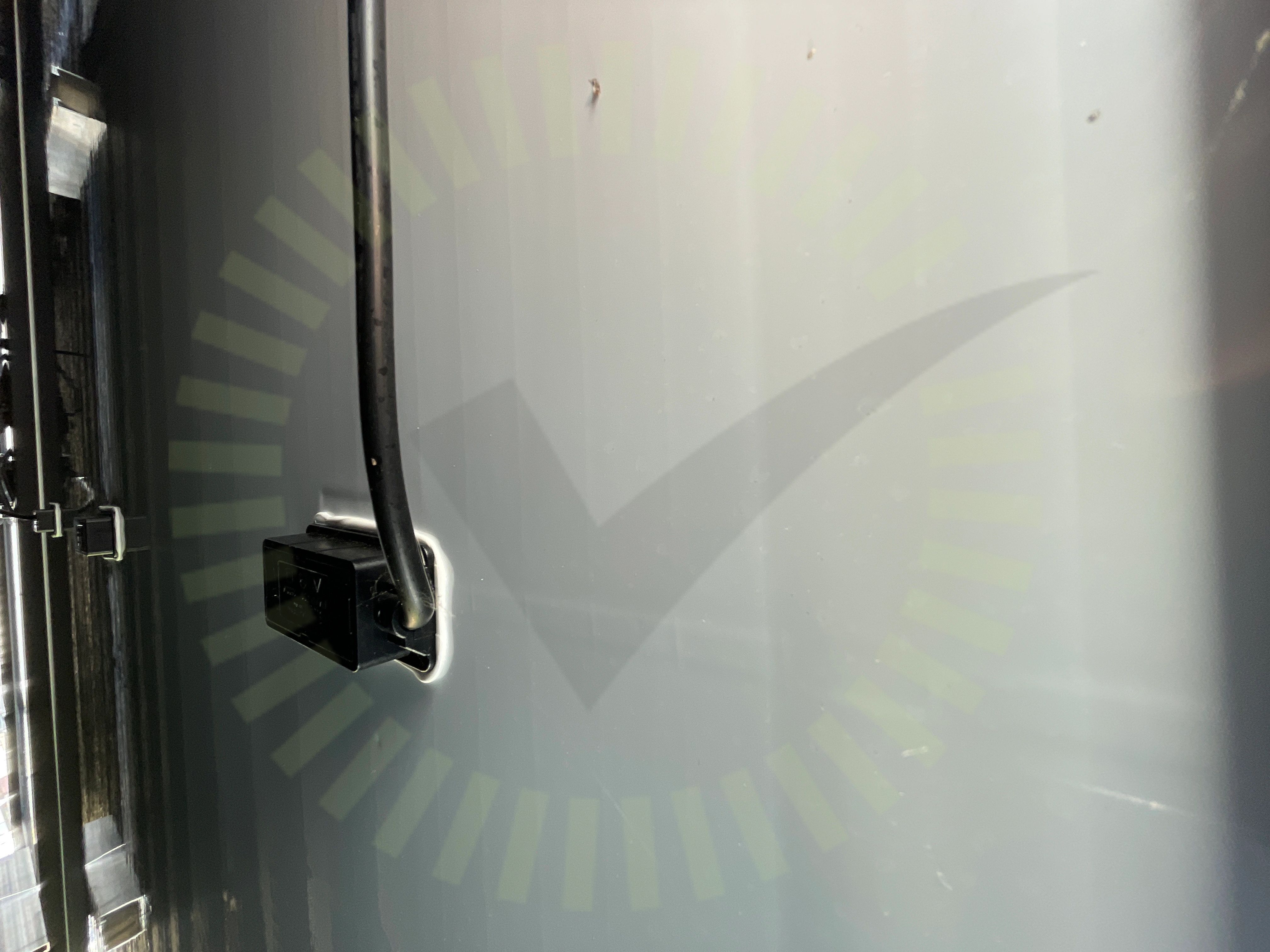

2.3 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan samt hårt dragen till uppfästningspunkt.

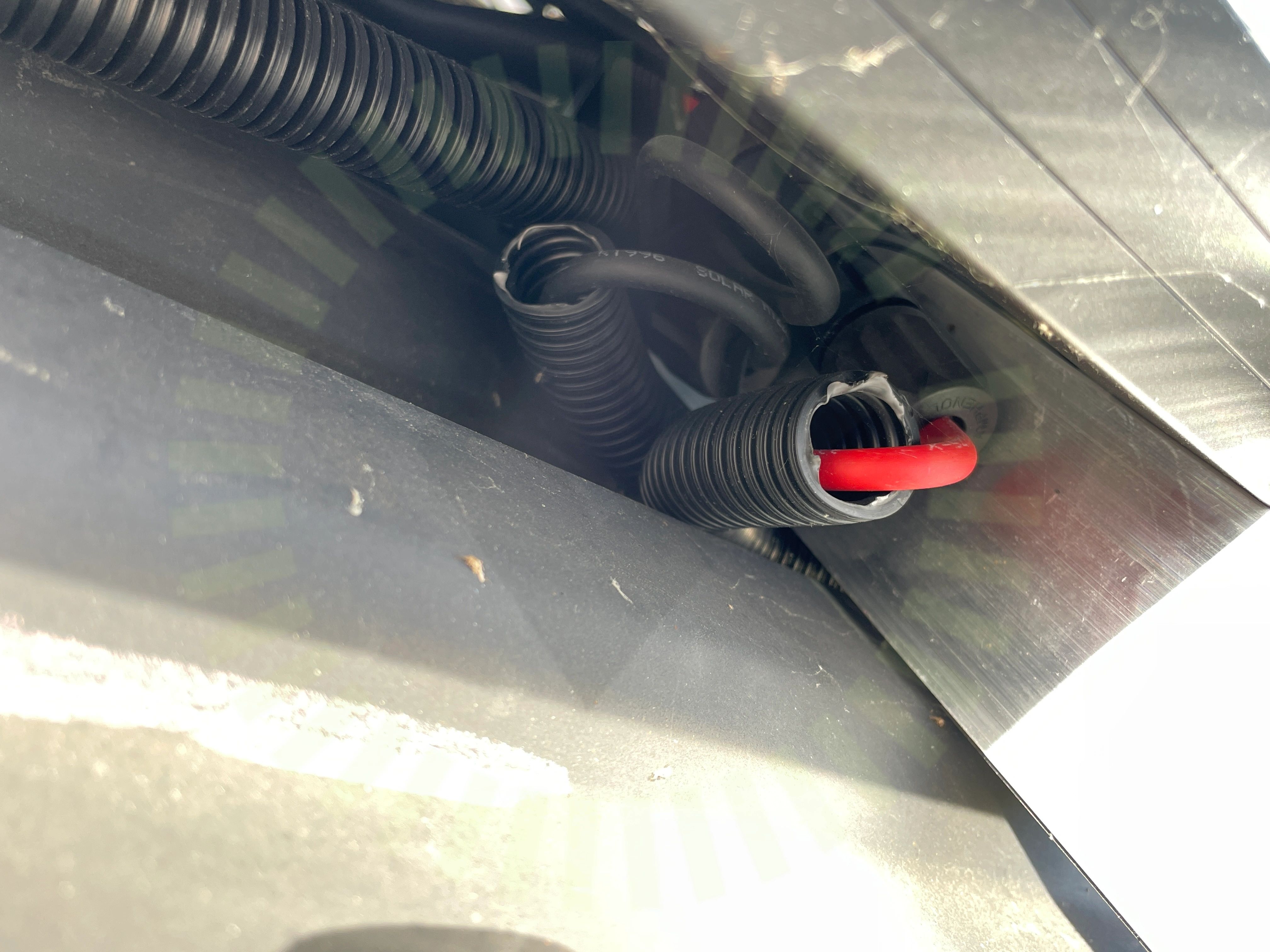

2.4 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie på flertalet ställen under panelytorna.

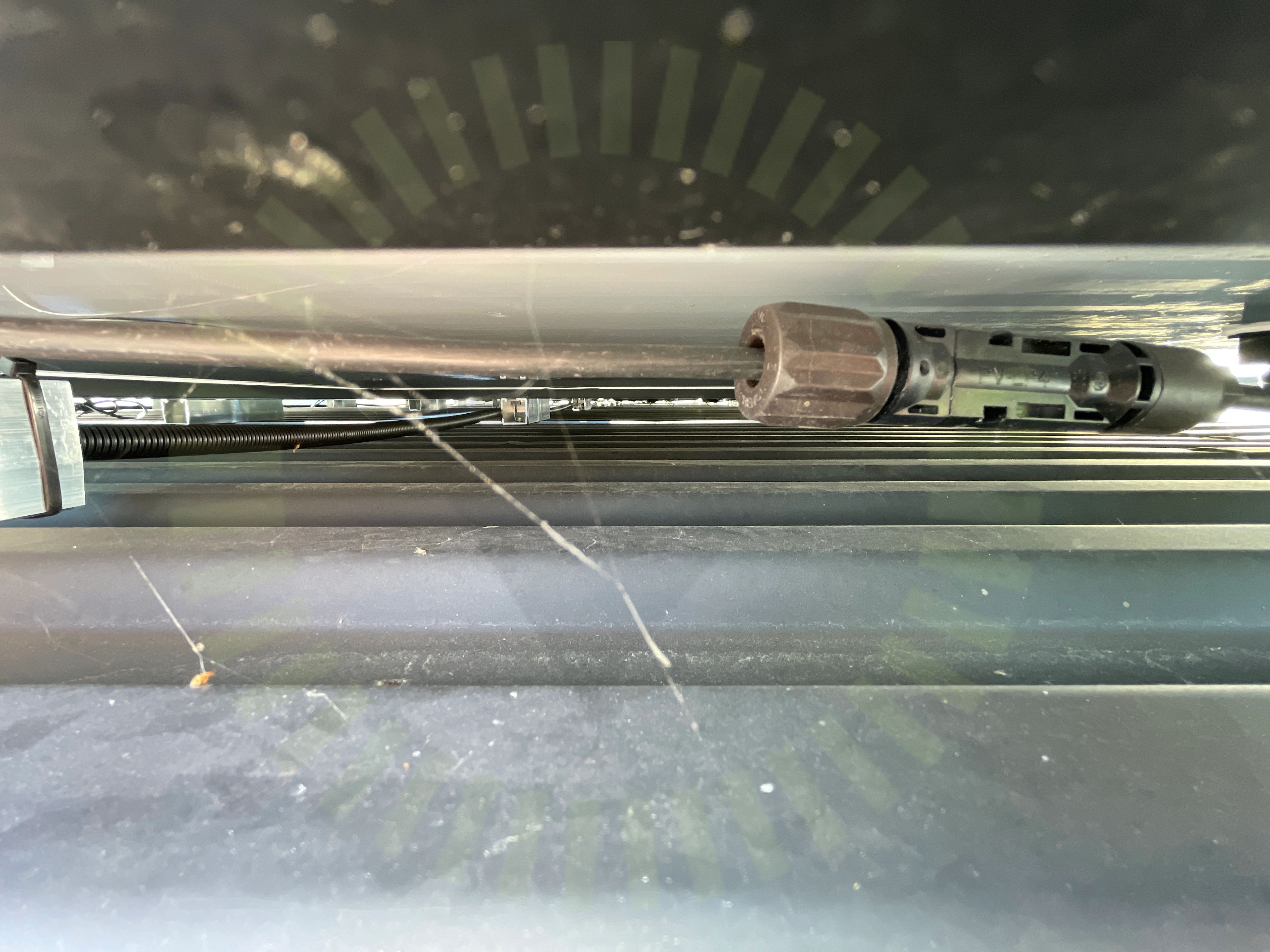

2.5 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna på flertalet ställen under samtliga panelytor.
SS 436 40 00, 712.526
Godkända kontrollpunkter
8/13DräneringshålFöremål mot bakstyckePanelramar separeradePunktbelastningSkuggaSolpaneler: Fästen: PlaceringSpänningar i ramSträngförläggning
Tak 1, Van der Valk: Trapezoidal
Anmärkningar
8/14

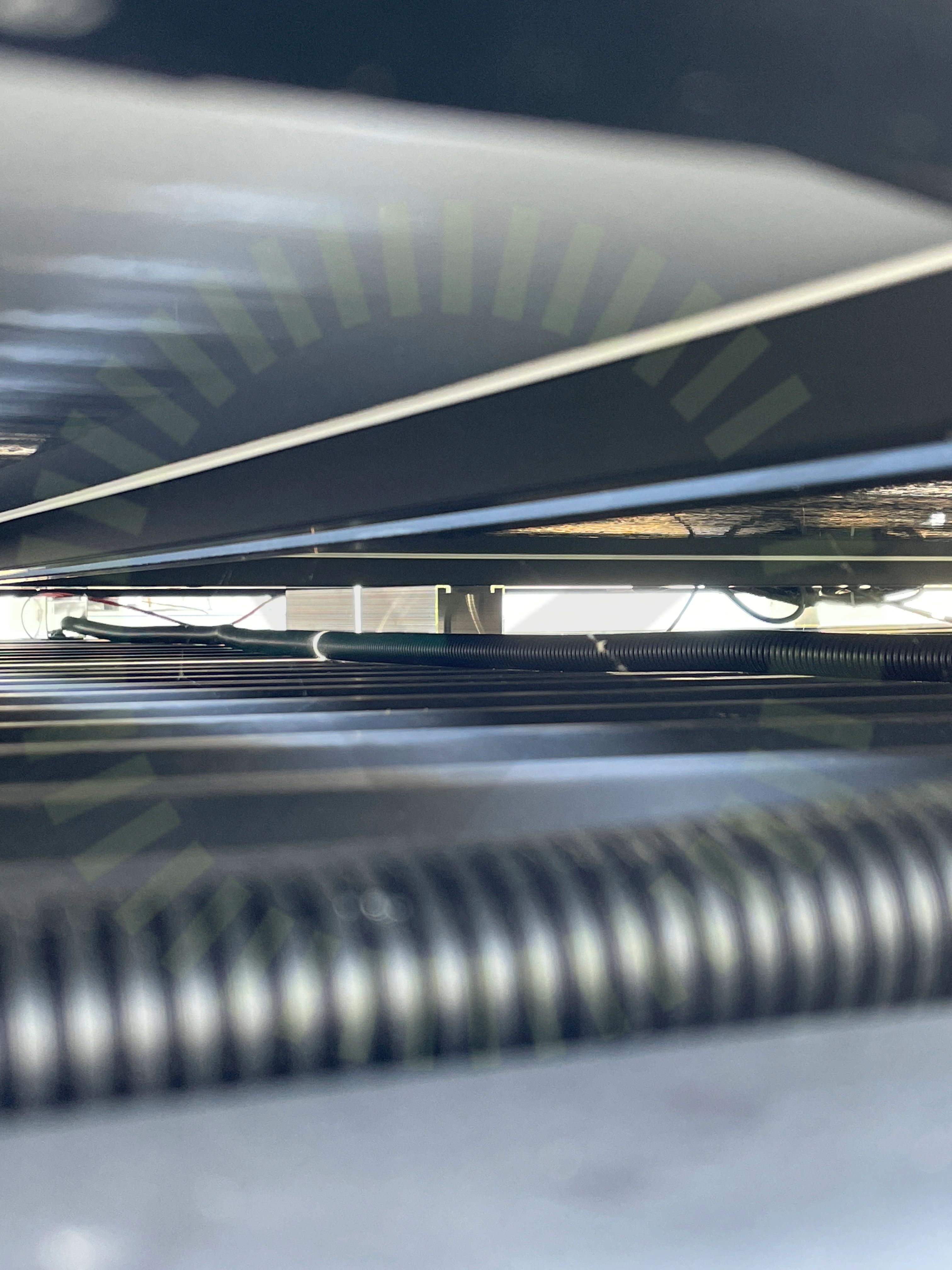

3.1 Uppfästning av UV-slang
Inte godkändUV-slang ligger hela sträckor utan förankring under samtliga panelytor. Risk för vatten och snö ansamling vilket kommer påverka kablaget negativt över tid.

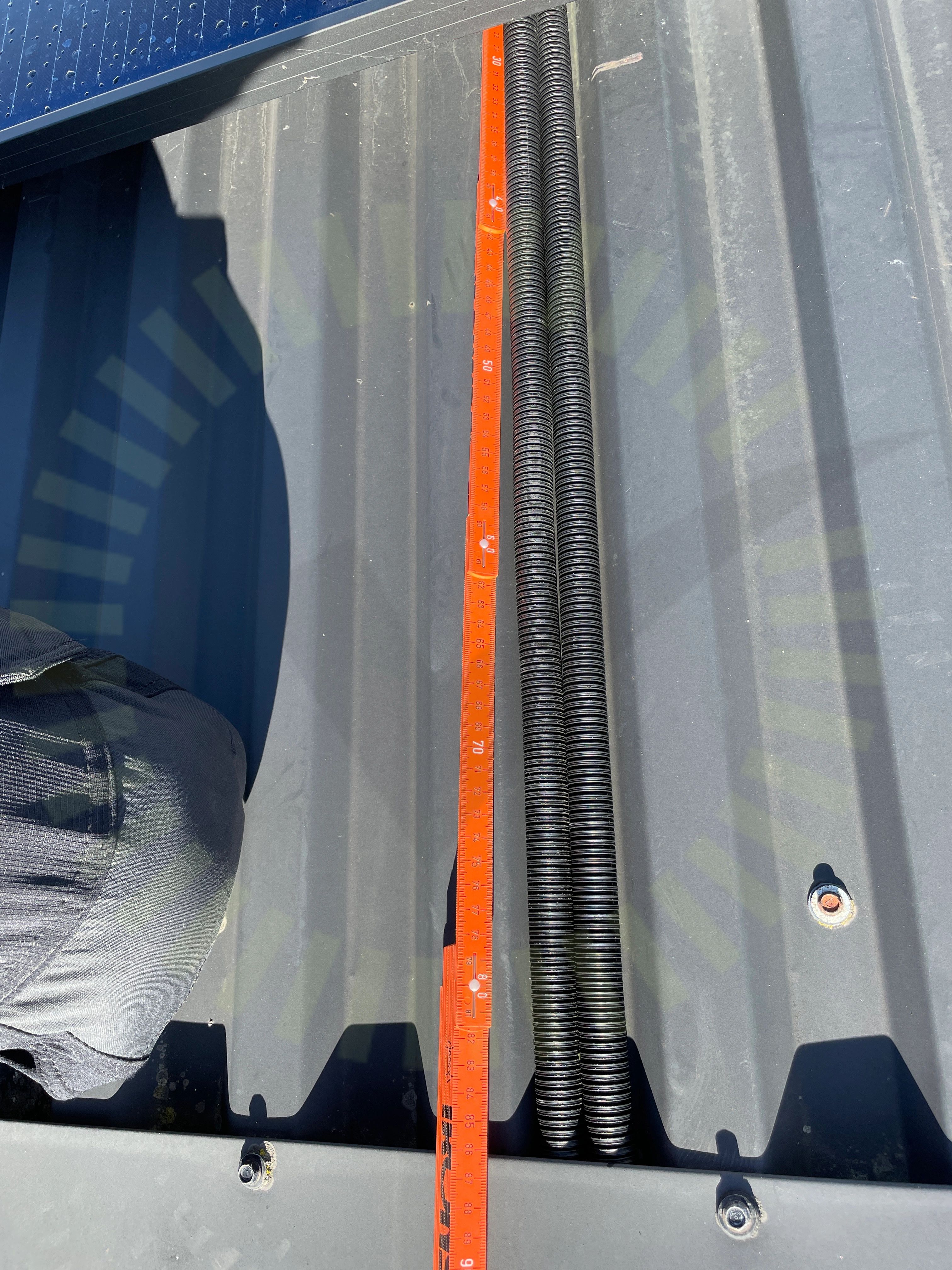

3.2 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte fastsäkrad ut från samtliga panelytor.
3.3 Kabeluppfästning
Inte godkändKablage ligger på yttertaket och är bristfälligt uppfäst generellt under panelytorna.

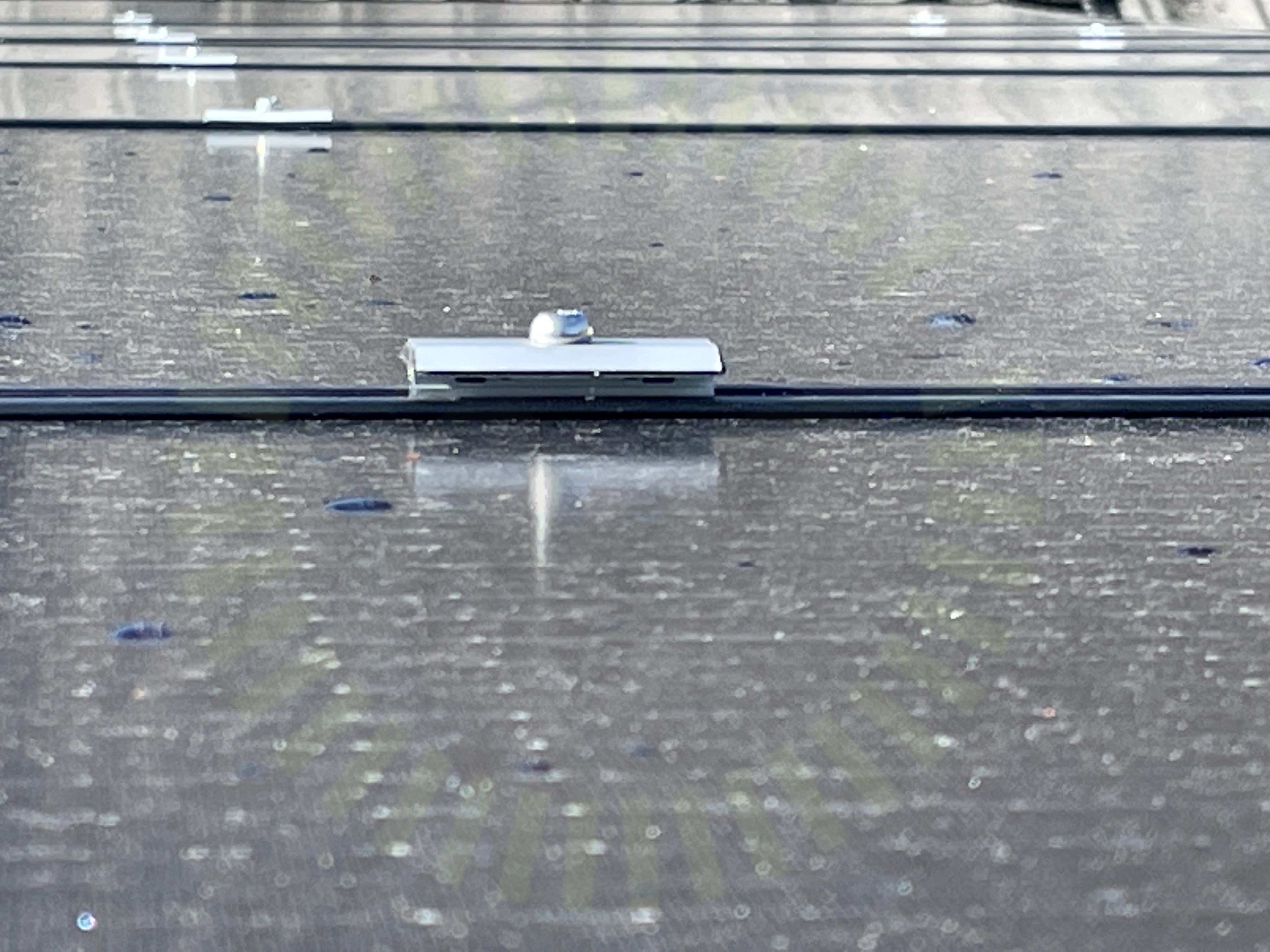

3.4 Mittklämmor
Inte godkändMittfästet är ej åtdraget vilket gör att panel ej är fastsäkrad korrekt.
3.5 Skenornas Infästning
Inte godkändMontagesystemet är inte korrekt fastsäkrat.
Tillverkarens anvisningar
3.6 Snö- och Vindlastberäkning
Inte godkändI lastberäkningen building 1 framgår att man använt Longi paneler vilket ej stämmer överens med verkligheten.
Tillverkarens montageanvisningar

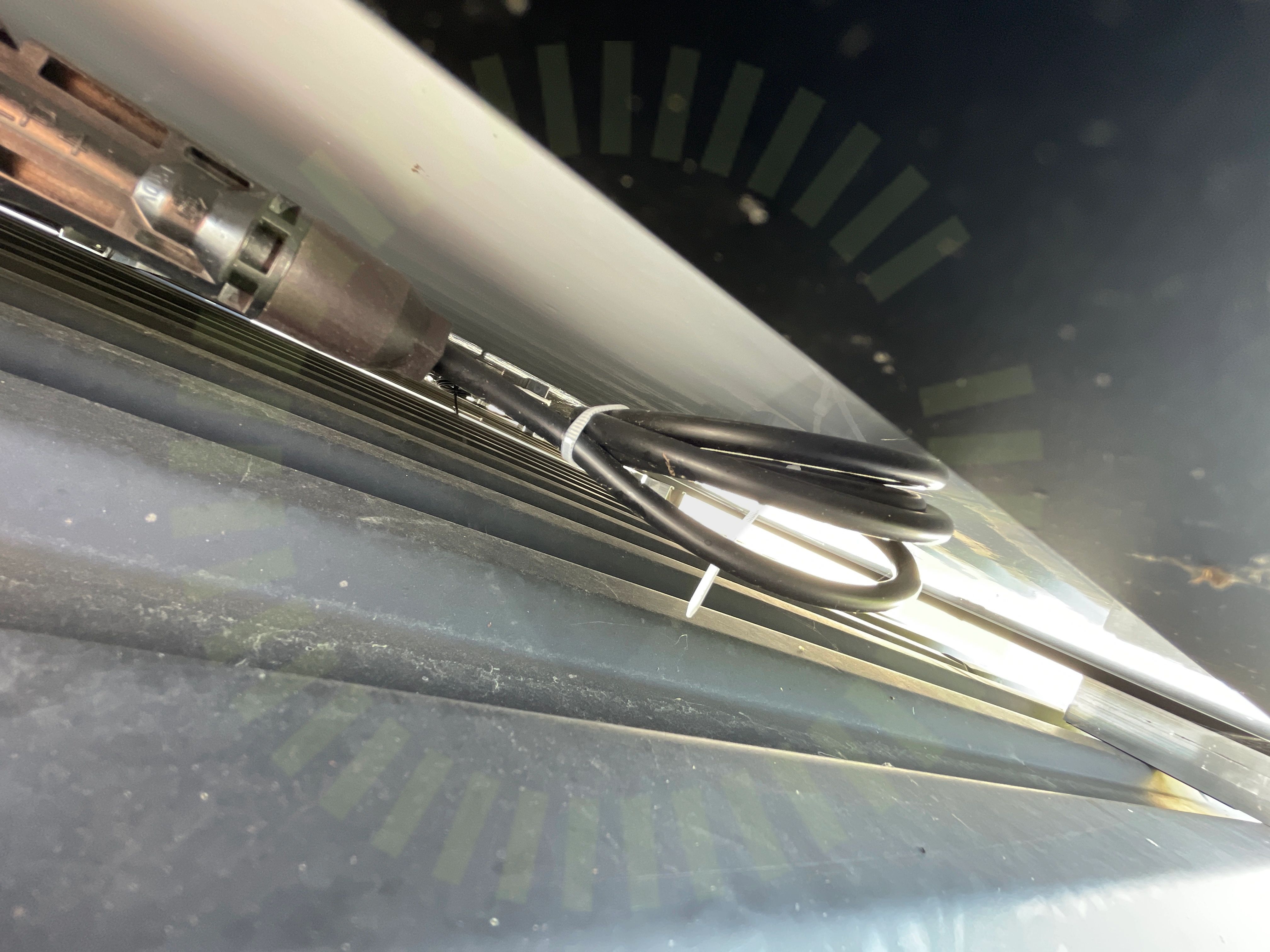

3.7 Väderbeständigt material
Inte godkändPanelernas förmonterade buntband till kablage är inte väderbeständigt. Leverantören har valt att inte avlägsna dessa från panelens kabel under samtliga paneler.
SS 436 40 00 (522.11)

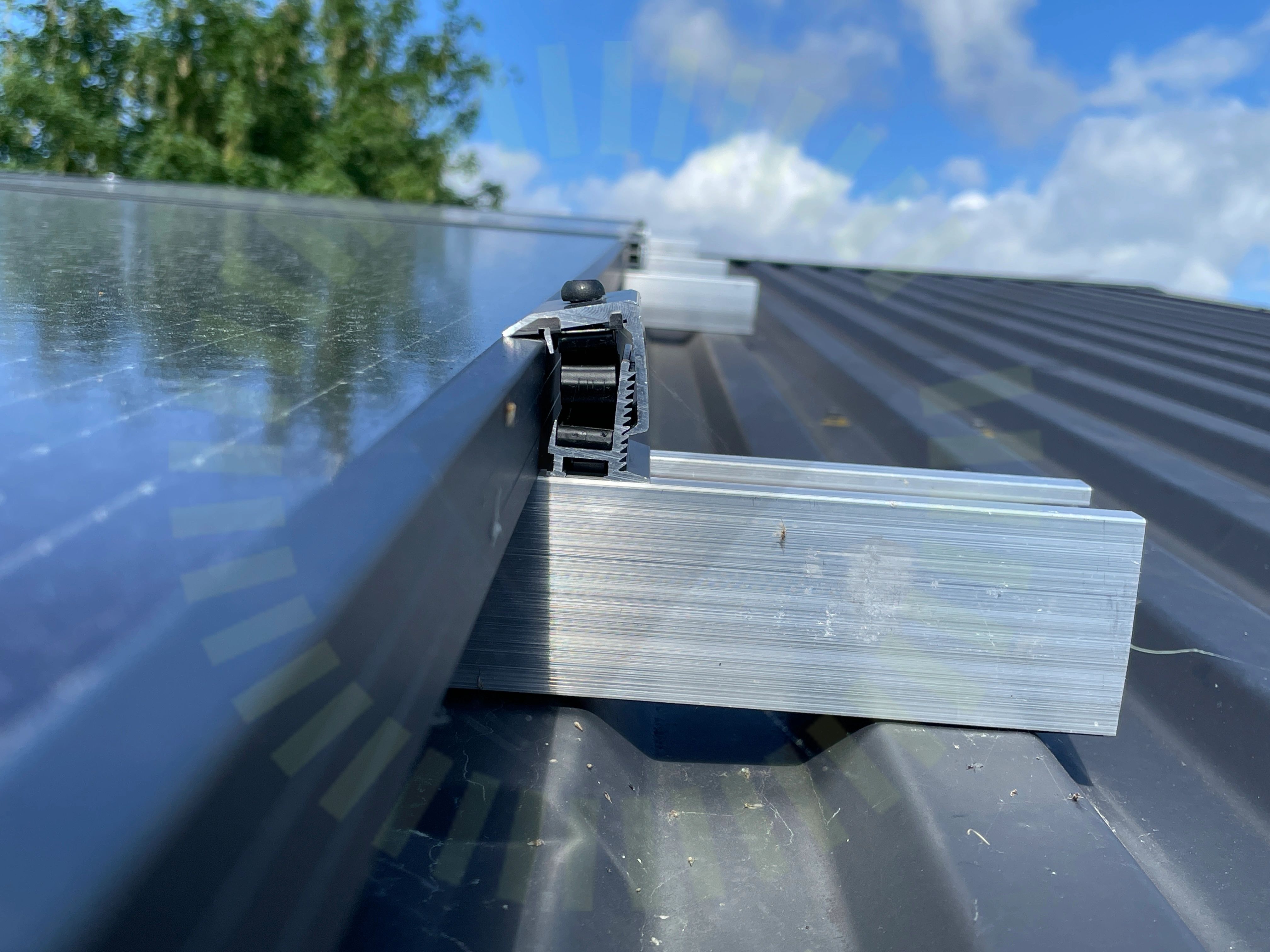

3.8 Ändklämmor
Inte godkändÄndklämma är inte korrekt monterad.
Godkända kontrollpunkter
6/14DC kabel förläggningFrämmande materialFästens Placering SkenaFöremål mellan skena och panelramPlaceringSkador
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/32

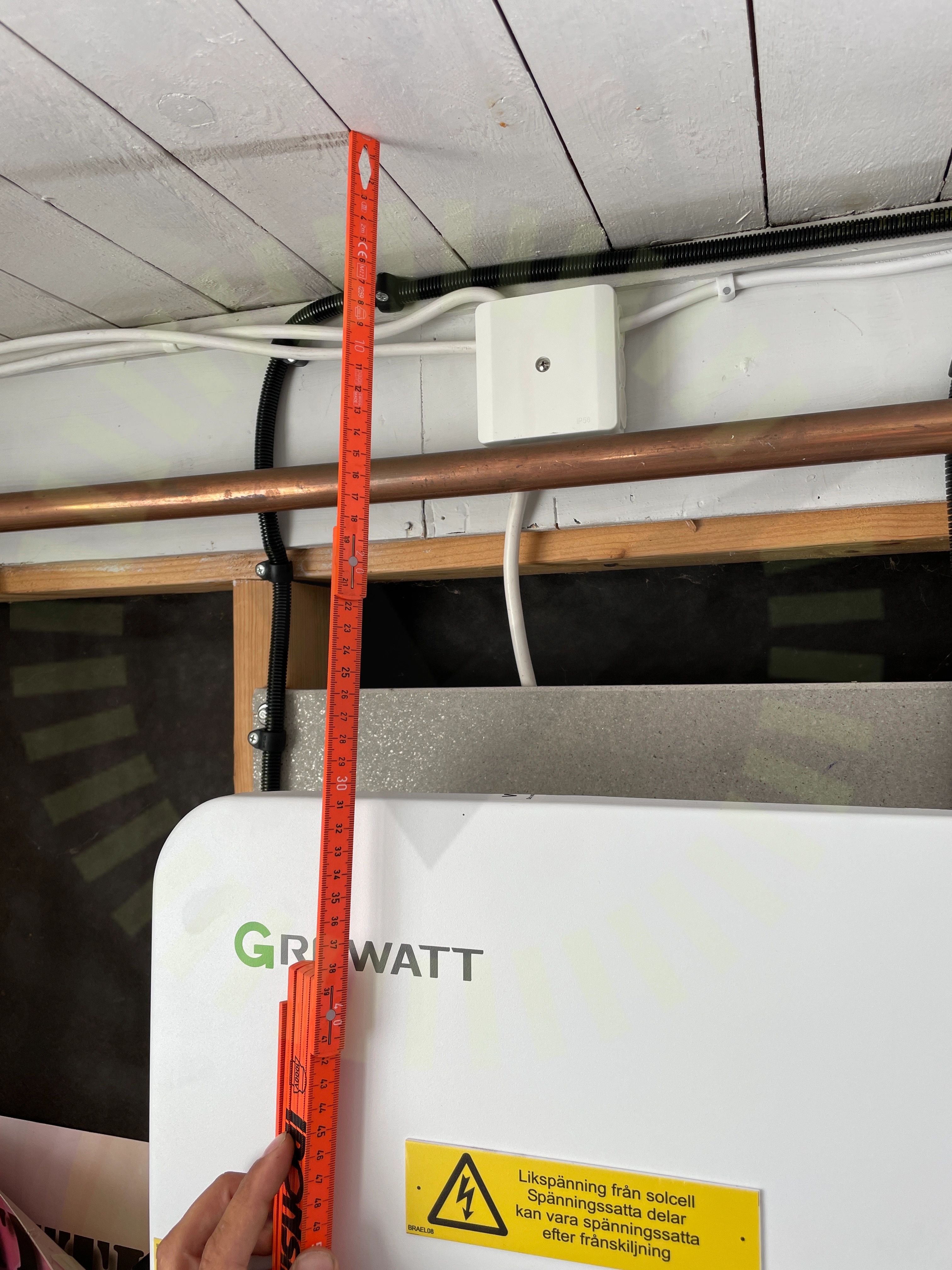

5.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
GroWatt User Manual XH EN 202206, Sida 12

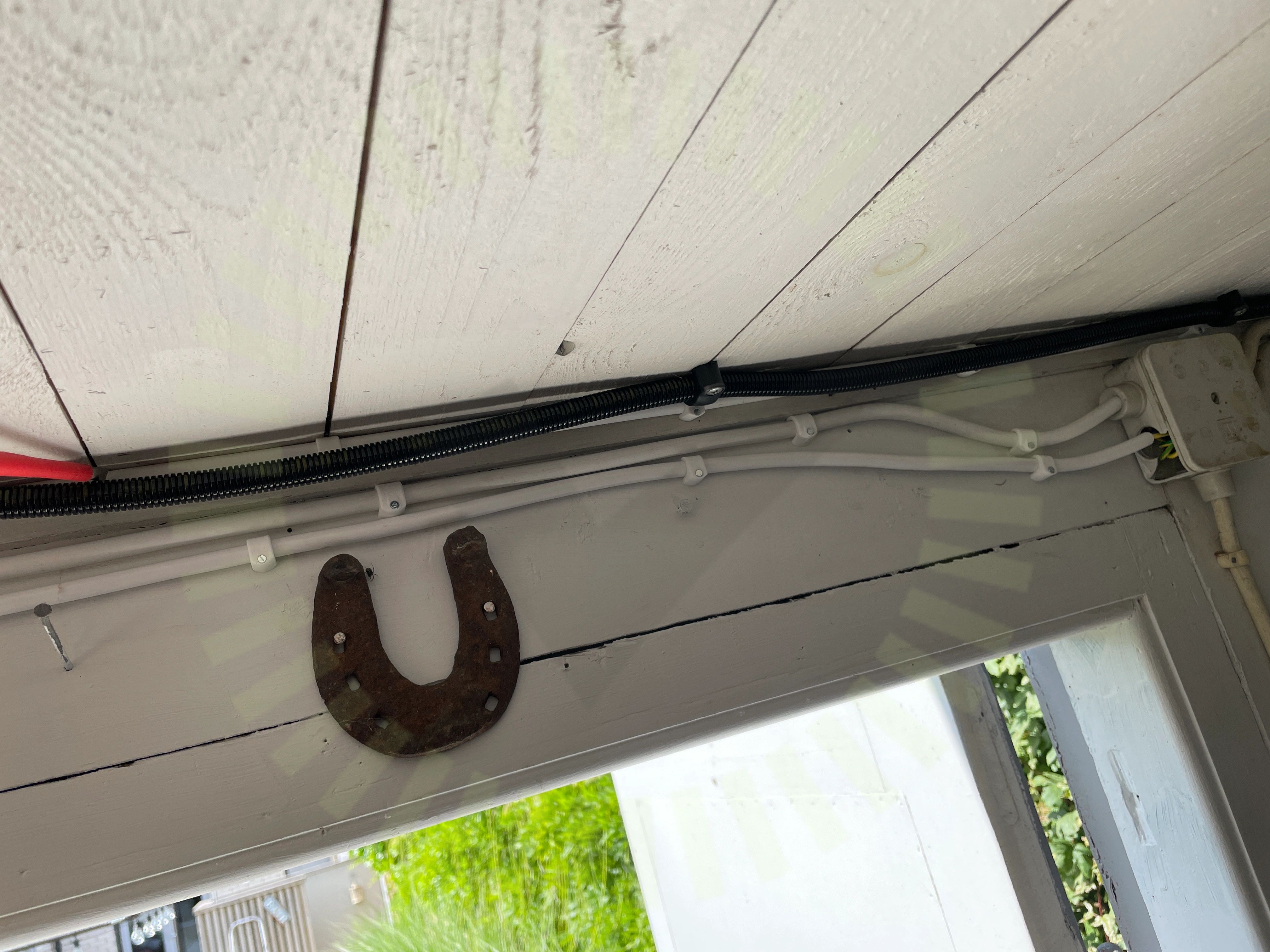

5.2 AC Kablage förläggning
Inte godkändKablage är bristfälligt uppfäst, hänger längre sträcka.
Godkända kontrollpunkter
30/32AC Anslutning VäxelriktareAC BöjradieAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
