Besiktningsrapport

8.5

Installation genom

Svea Solar

Datum

13 april 2023

Ort

YTTERBY, Västra Götalands län

Skenornas infästning

Kopplingslåda

Kontakter

87% godkända13% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W

OptimerareHuawei: SUN2000P - 450W

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Underlag för att kontrollera strängdesign saknas.

ELSÄK-FS 2022:1 (3 kap. § 6)

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/26

2.1 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för anläggningen.

Tillverkarens montageanvisningar

2.3 Takkrokarnas CC

Inte godkänd

Underlag att kontrollera infästningarnas CC mått saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/26

DC kabel förläggningDräneringshål pekar neråtFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

3/17

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen enligt manual. Underlag för att den använda klämman får användas saknas.

PV module installation and maintenance manual A1 2023 sida 22.

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

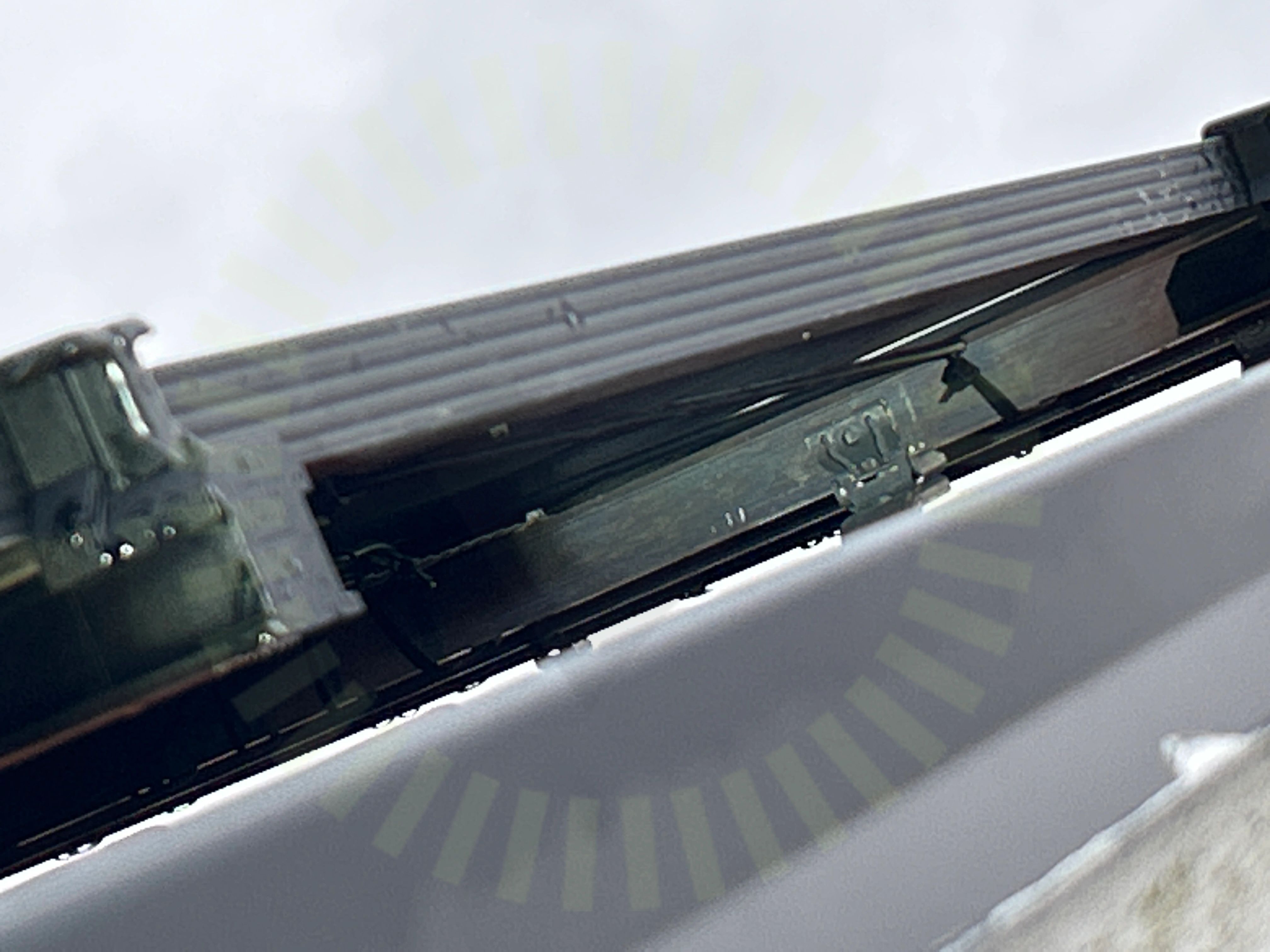

3.3 Kopplingslåda

Inte godkänd

Kablage hårt draget från kopplingslåda till skena

Godkända kontrollpunkter

13/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/28

5.1 Förskruvning fasadskåp

Inte godkänd

Vald förskruvning för kabel in i fasadskåp är för stor. Biter ej runt kabeln, går att röra.

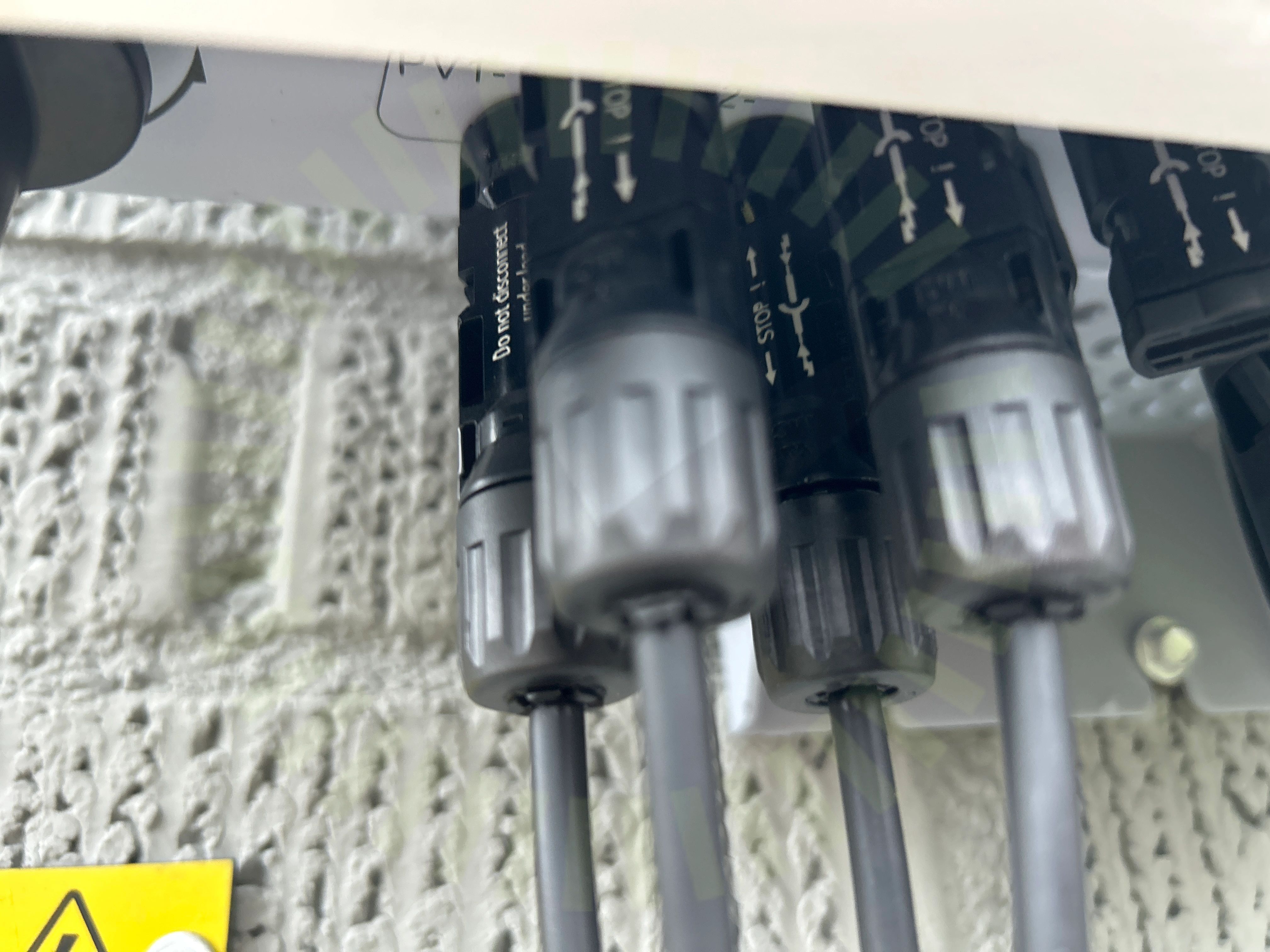

5.2 Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar. Kontakter är bottnade.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

26/28

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
