Besiktningsrapport
9.6
Installation genom
Nova Solar
Datum
14 juni 2023
Ort
Torslanda , Västra Götalands län
Kopplingslåda
Uppskalad ledare
Panelkablagets böjradie
96% godkända
4% ej godkända
Om installationen
Paneler
Longi: LR5-54HIB 390-410
Paneler
Longi: LR5-54HIB 390-410
Montagesystem
Weland Stål: Råspont
Montagesystem
Weland Stål: Plåttak
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Elmaterial: Kapsling
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema stämmer inte med verkligheten.
Godkända kontrollpunkter
2/3
Avtal
Mätprotokoll DC
Garage, Longi: LR5-54HIB 390-410
Anmärkningar
1/16

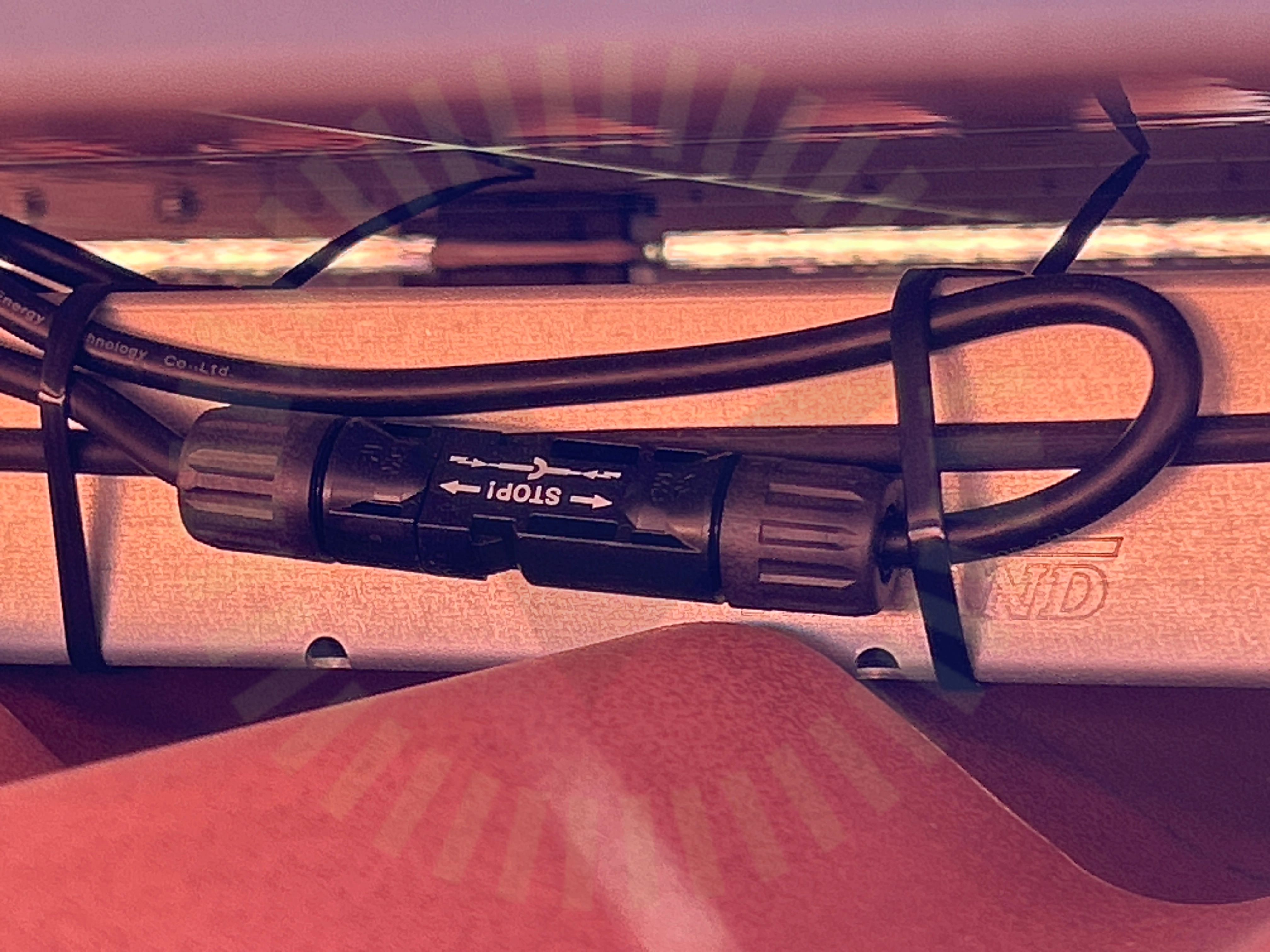

2.1 Panelkablagets böjradie
Inte godkänd
Panalernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
15/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Kopplingslåda
Mellanrum
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Garage, Weland Stål: Plåttak
Anmärkningar
1/16
3.1 Snö- och Vindlastberäkning
Inte godkänd
Snö- och vindlastberäkningen är utförd för installation på panntak. Installationen är gjord på plåttak.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
15/16
Använd skruv
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning skena
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Skador
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Internpunkt
Godkända kontrollpunkter
1/1
Tak 3
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Anslutning
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Undercentral
Godkända kontrollpunkter
7/7
Brytare
Böjradie
Femledarsystem
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Villatak, Longi: LR5-54HIB 390-410
Anmärkningar
1/16
8.1 Kopplingslåda
Inte godkänd
Kablaget sitter för spänt från kopplingslådan till uppfästning.
Godkända kontrollpunkter
15/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Villatak, Weland Stål: Råspont
Godkända kontrollpunkter
23/23
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takgenomföring
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Växelriktare
Anmärkningar
1/36

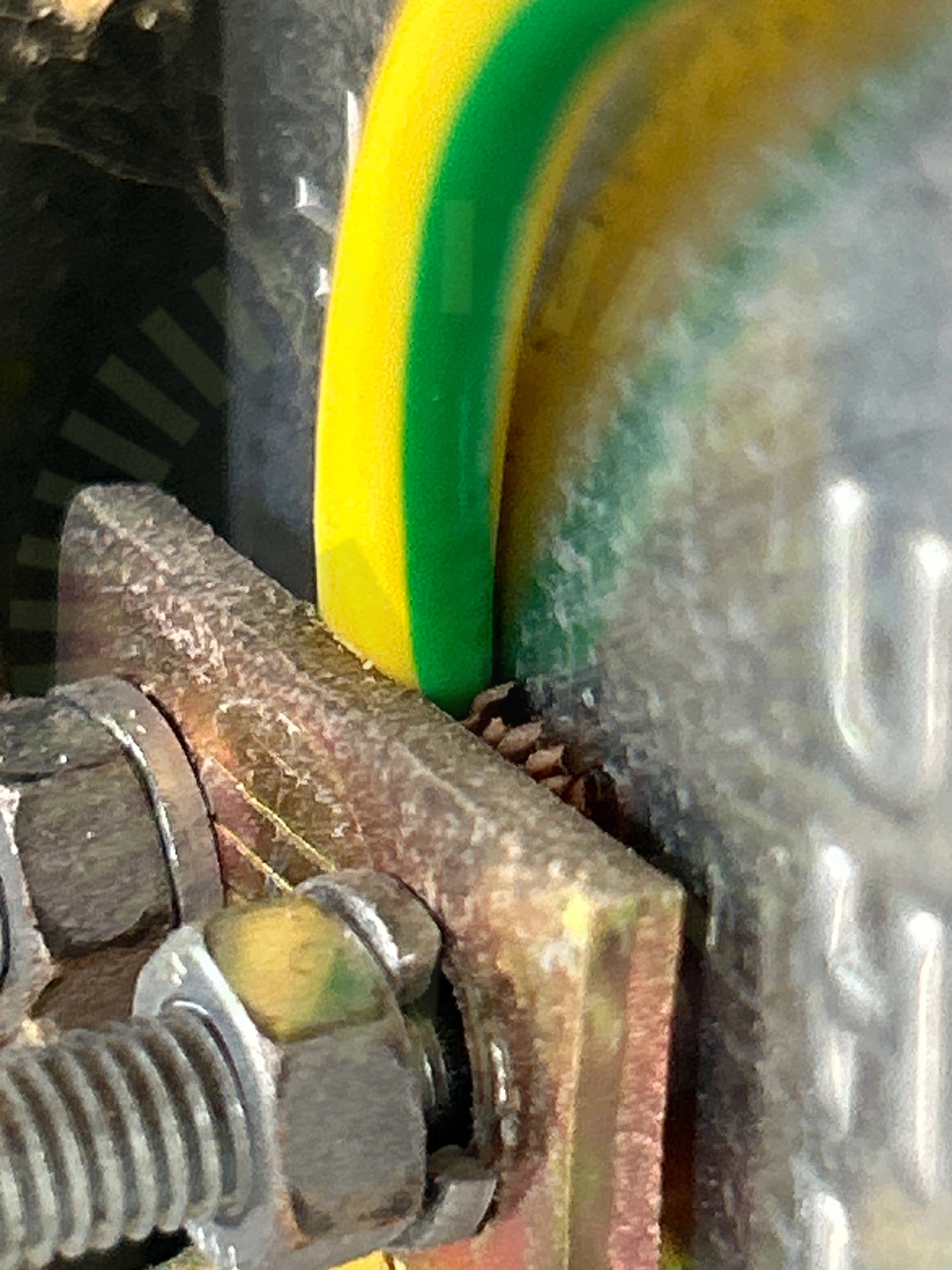

10.1 Uppskalad ledare
Inte godkänd
Isolering är klämd i plint.
Godkända kontrollpunkter
35/36
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter förskruvning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Märkning
Skadat kablage
Strängdesign
Säkringsdimension
Säkringsdimension
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
