Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

E.ON

Datum

31 juli 2025

Ort

Karlshamn, Blekinge län
Fastsäkring av produkt
AC Kablage förläggning
Enkelisolerade ledare
90% godkända10% ej godkända

Om installationen

VäxelriktareGoodWe: GW15-30kW ET Series
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri: BYD: HVS Battery-Box Premium (5.1-12.8)

Anmärkningar

1/12

1.1 Fastsäkring av produkt

Överenskommelse

Kund överens med lev att inte sta batteriet.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 17, 20

Godkända kontrollpunkter

11/12
Batteri PEDC anslutning Förläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Växelriktare: GoodWe: GW15-30kW ET Series

Anmärkningar

5/40
AC Kablage förläggning

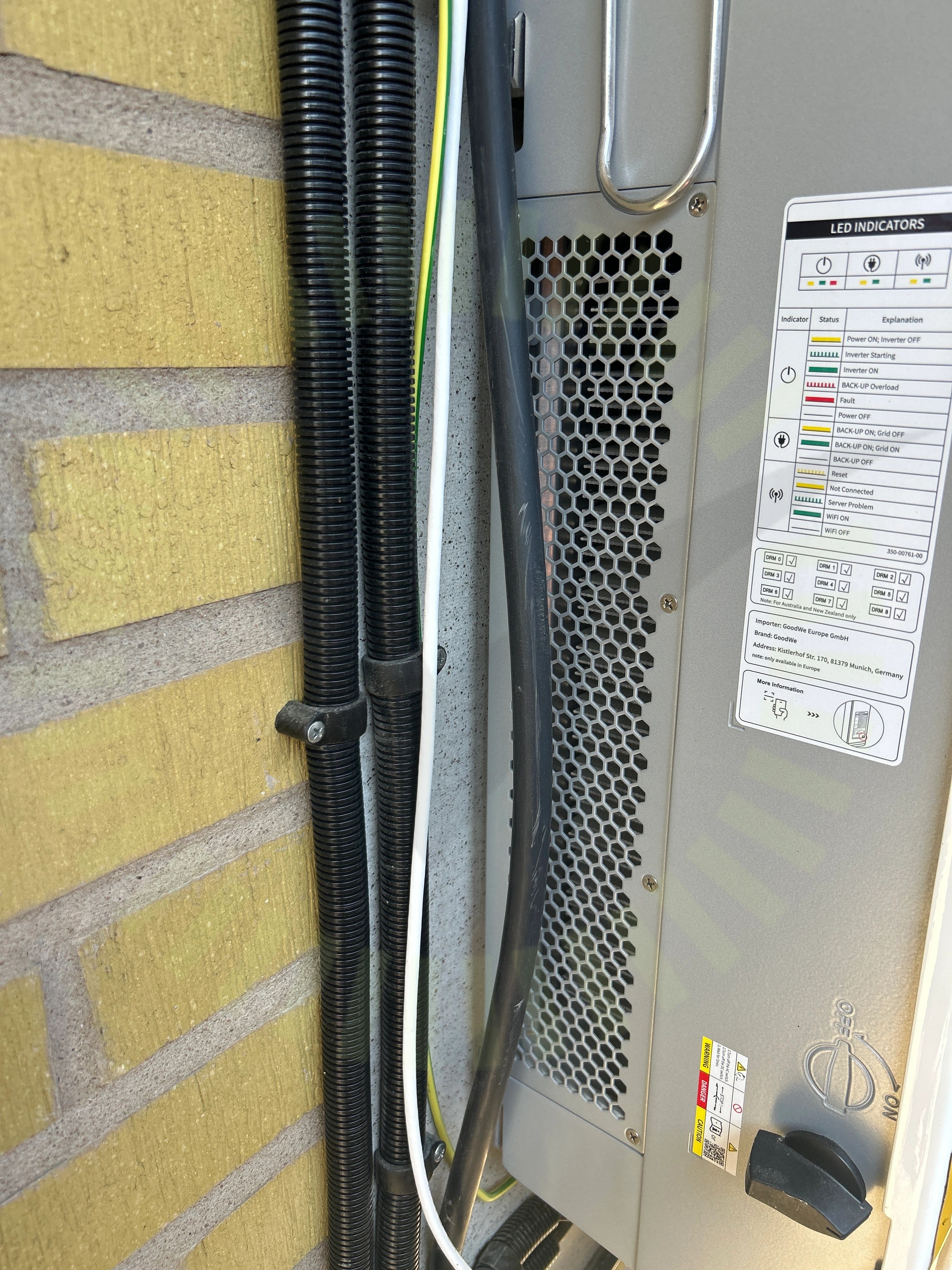

2.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

2.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Enkelisolerade ledare

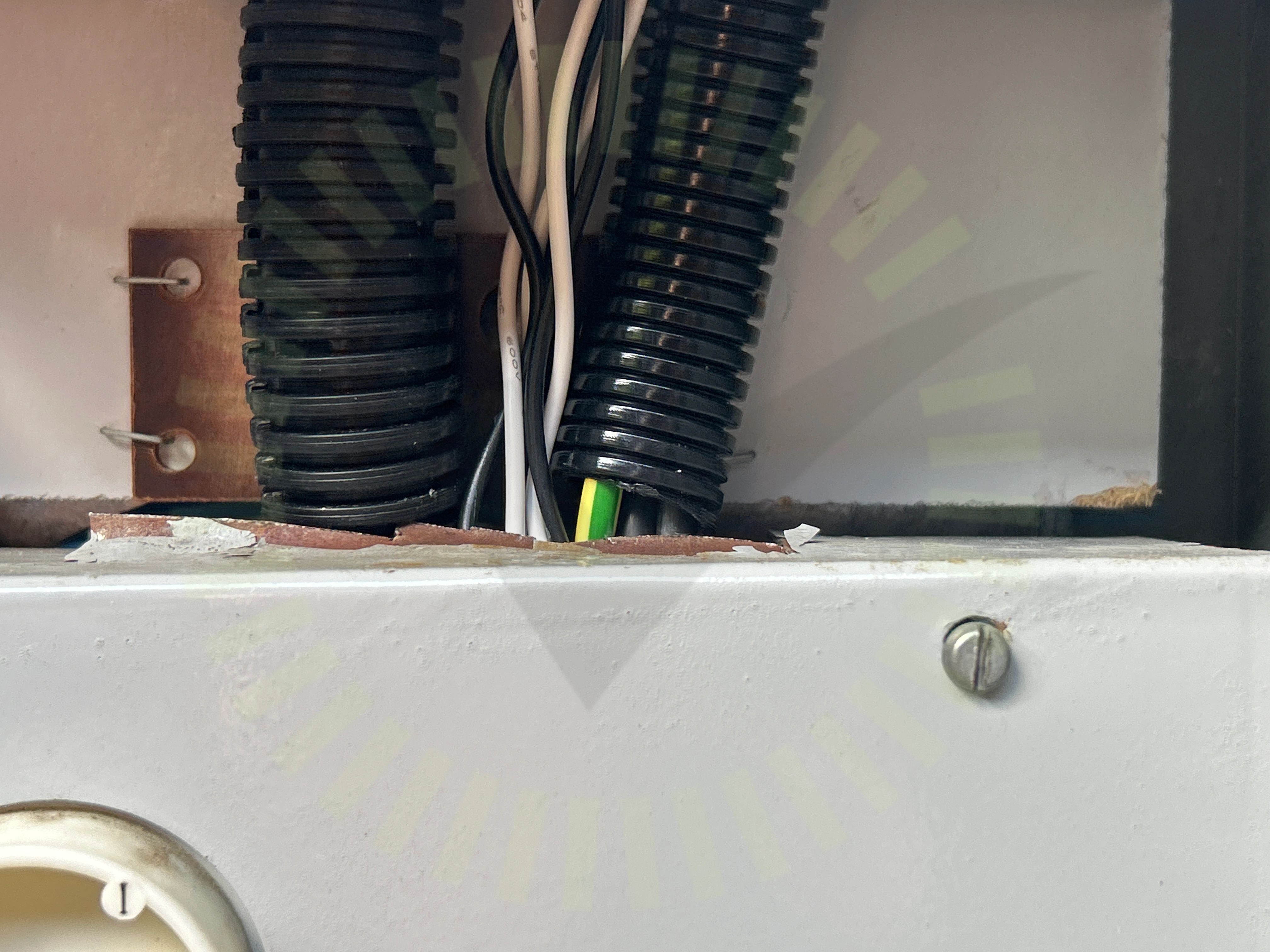

2.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling. Samt ligger mot skarp kant.

SS 436 40 00 (412.2.2.1)
Fastsäkring av produkt

2.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Skruvar för att säkra fast Växelriktaren i bakplattan är inte helt inskruvade.

GoodWe: ET 15-30kW User Manual V1.6-2024-03-20, Sida 30

2.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

35/40
AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
