Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Alstra

Datum

16 augusti 2023

Ort

Kävlinge, Skåne län
Tätning
Kabeldragning mellan takytor
Panelkablagets böjradie
93% godkända7% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
MontagesystemK2: HangerBolt CR Single Rail
VäxelriktareSunGrow: SG5-12RT
Alstra

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, K2: HangerBolt CR Single Rail

Anmärkningar

3/28
Basplatta till stockskruv.

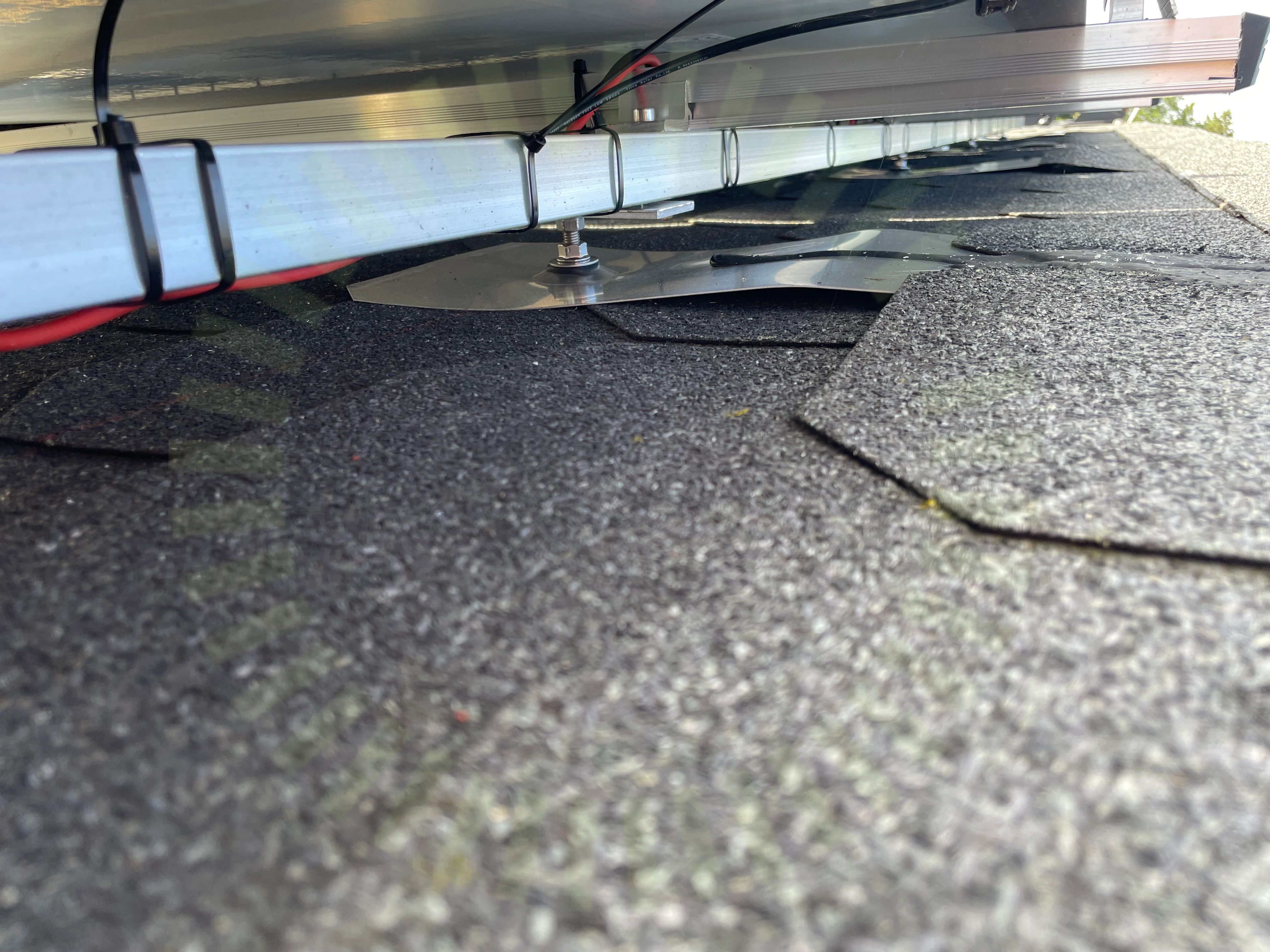

2.1 Basplatta till stockskruv.

Rekommendation

Ingen information om tillverkare eller märkning finns kring basplattan. Plattan håller inte tätt på flertalet ställen under samtliga panelfält.

Kabeldragning mellan takytor

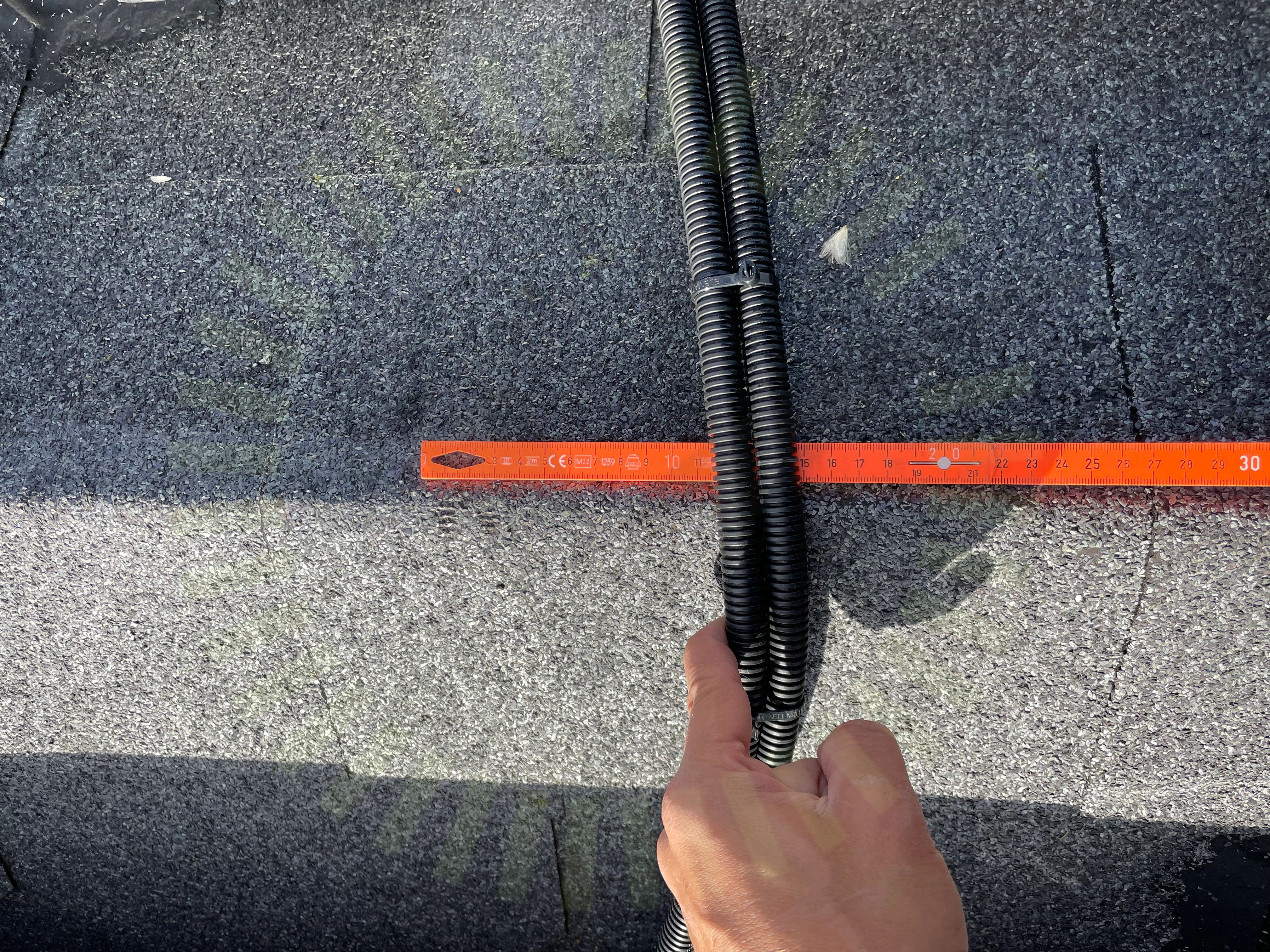

2.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad, går att röra fram och tillbaka 150mm. Risk för dragpåverkan från snö och vind.

Tätning

2.3 Tätning

Inte godkänd

Tätning är inte korrekt utförd då muttern är för hårt spänd på flertalet ställen under samtliga panelfält.

Godkända kontrollpunkter

24/28
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning StockskruvKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSkenskarvarSkenskarvar korslagerSnö- och VindlastberäkningStockskruv infästning CCTakets lutningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28
Förborrning

Tak 1, Trina: Vertex DE09.05

Anmärkningar

2/14
Kontaktdon

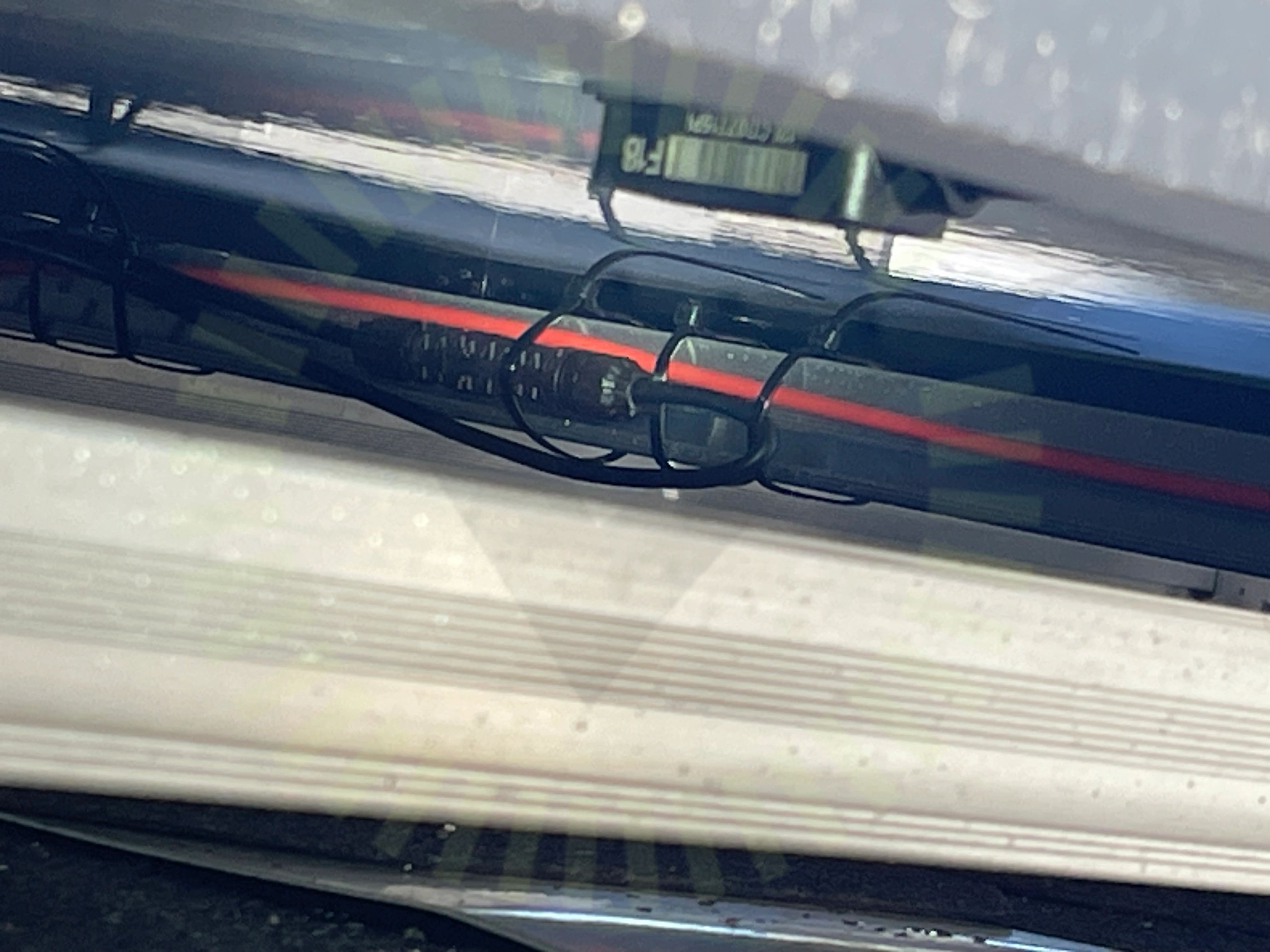

3.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje. Detta förekommer generellt under samtliga panelfält. Ligger även kontakt mot takpapp som utsätts vid snö och regn.

Staubli Monteringsanvisning MA711
Panelkablagets böjradie

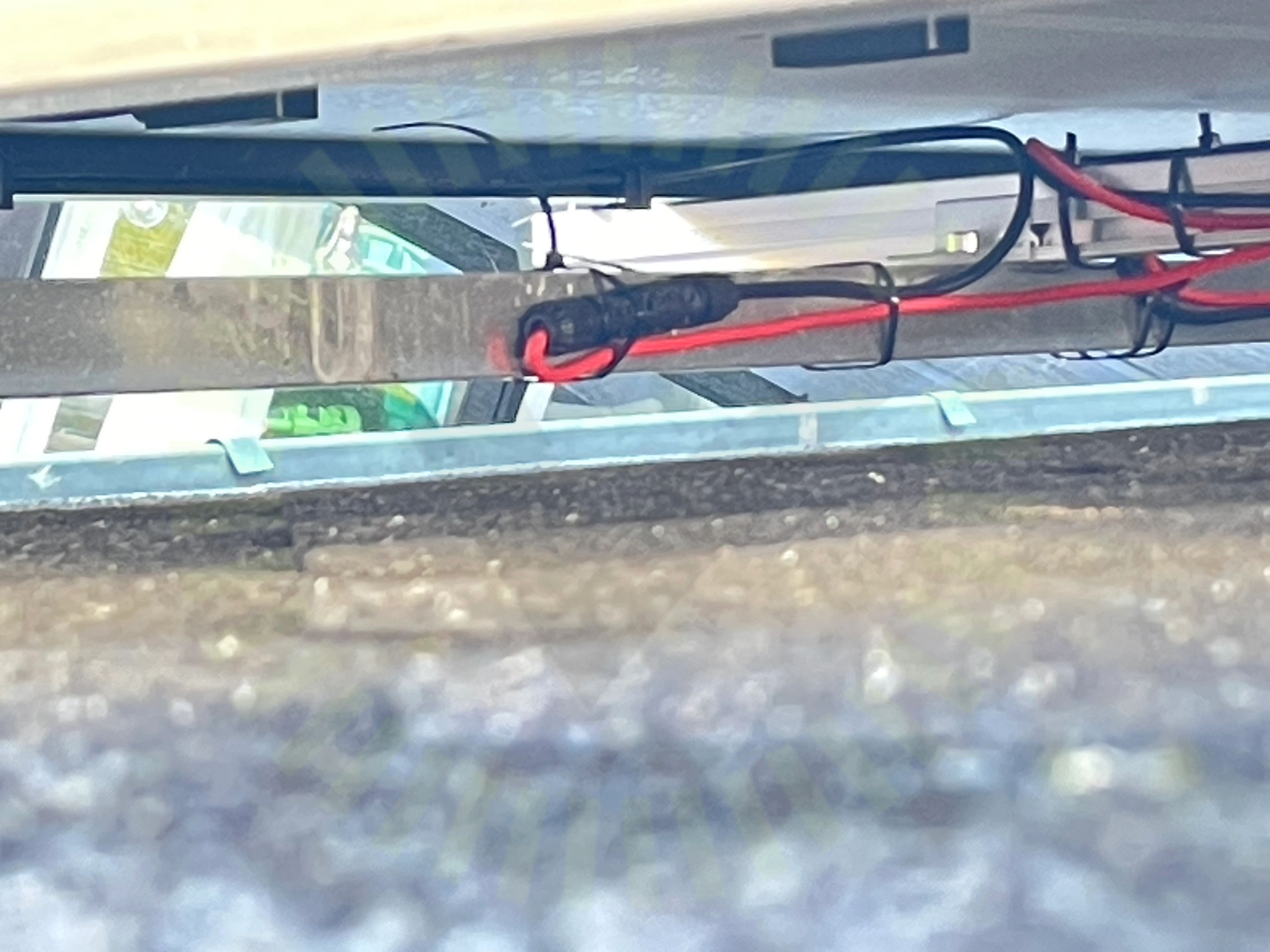

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie på flertalet ställen under samtliga panelfält.

Godkända kontrollpunkter

12/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/33
Förskruvning undercentral.

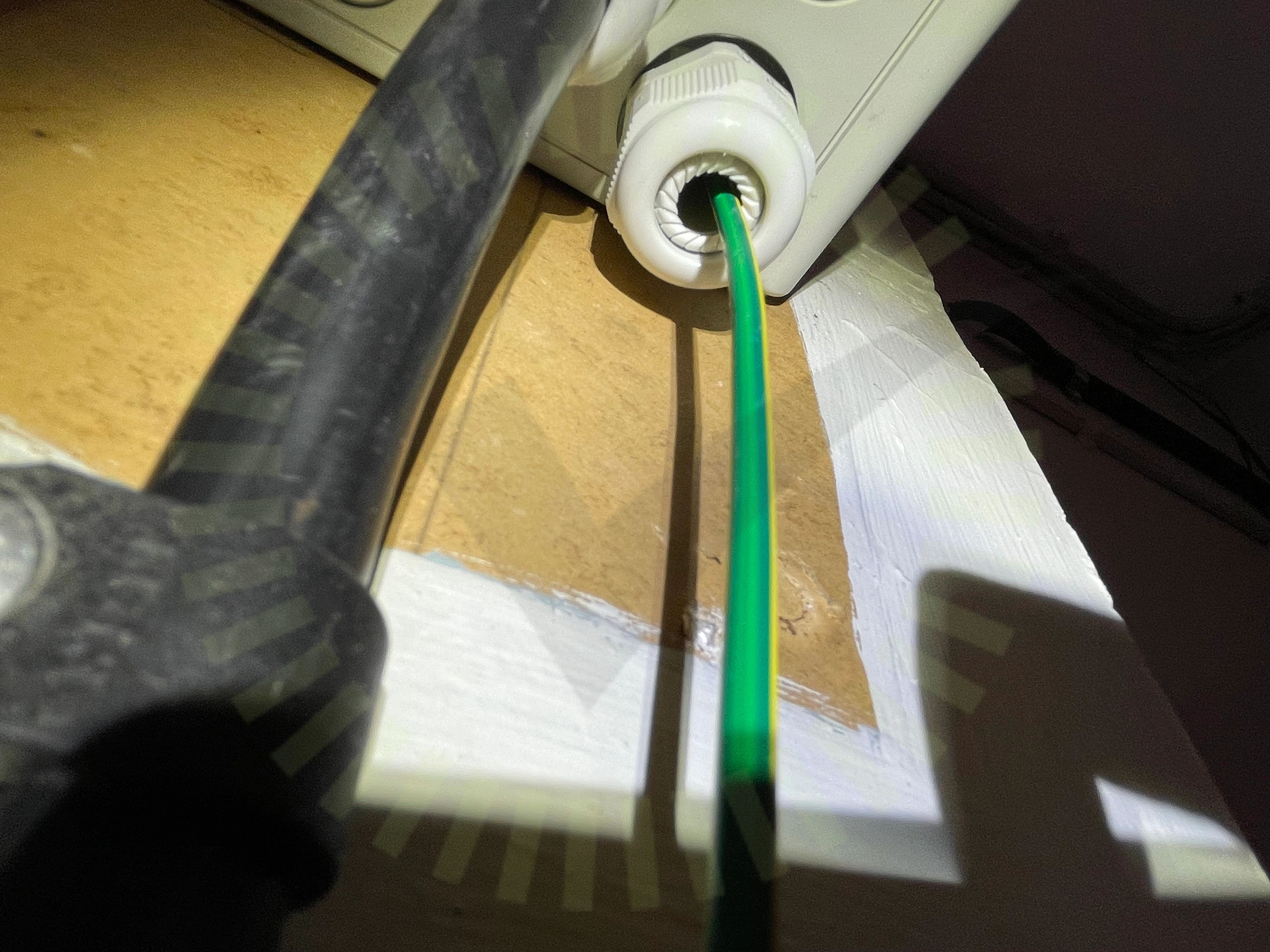

5.1 Förskruvning undercentral.

Inte godkänd

Korrekt packning som ska sluta tätt runt kabeln saknas.

Godkända kontrollpunkter

32/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
