Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Nova Solar

Datum

13 november 2023

Ort

Kullavik, Hallands län
Stress på kontakter
Ändklämmor skena
Skenskarvar
89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/17

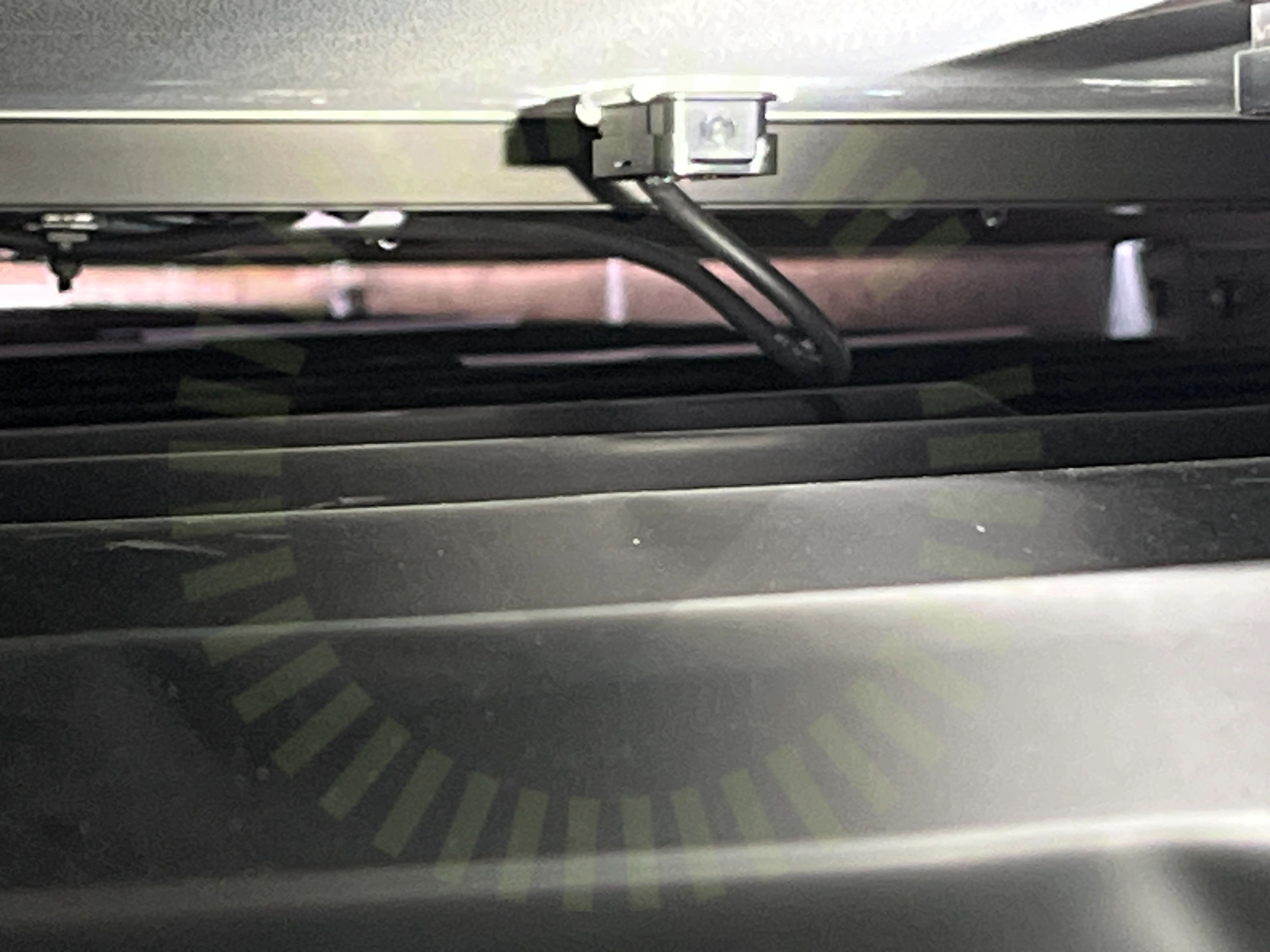

Stress på kontakter

2.1 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/17
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramÖverlappning

Ej tillgängligt vid besiktning

2/17
Förbindelse av kontakterSträngförläggning

Tak 1, Weland Stål: Plåttak Långskena

Anmärkningar

5/17
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Skador

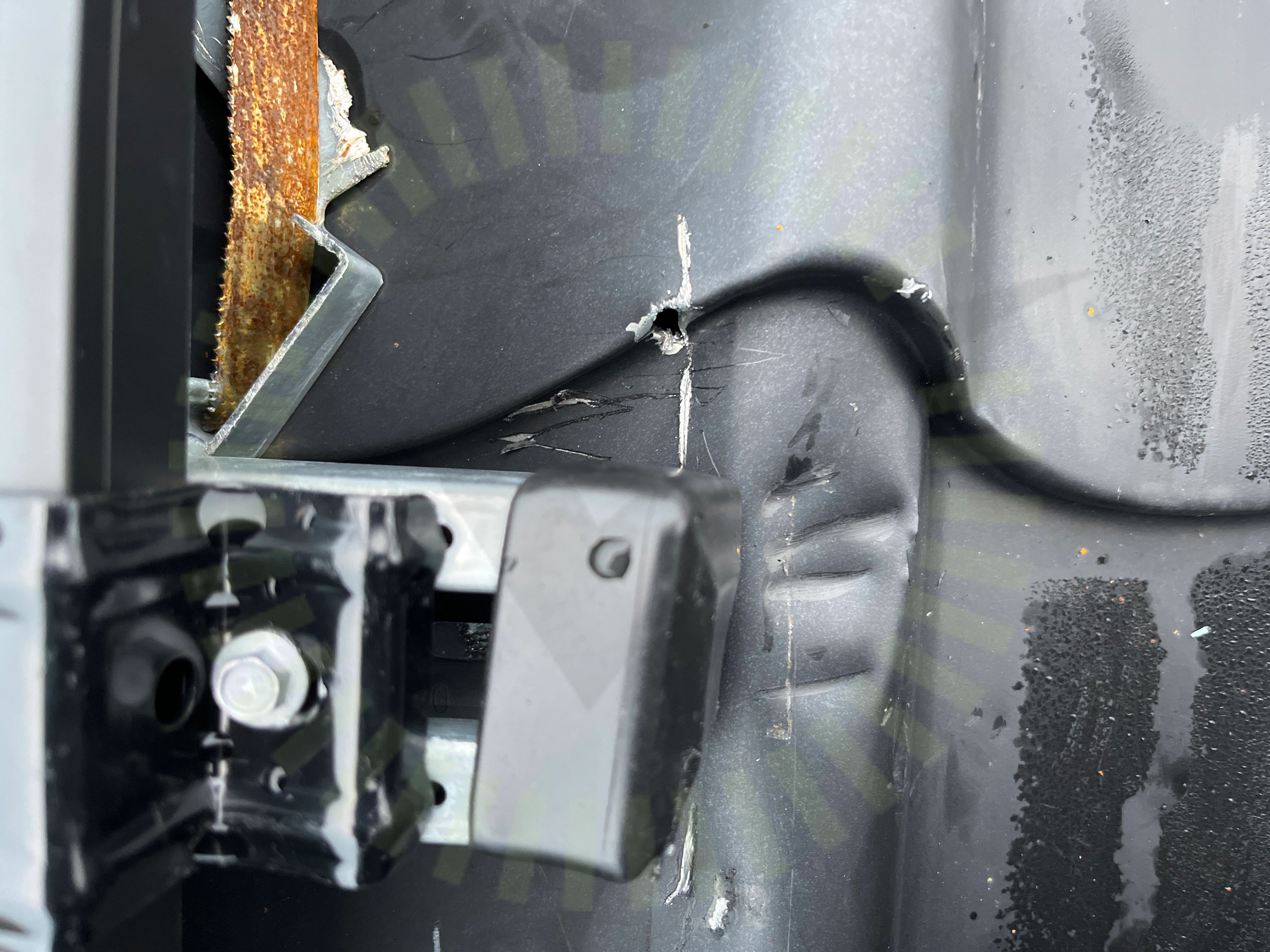

3.2 Skador

Inte godkänd

Skador har uppkommit när man kapat skenorna. Det finns även skruvhål i plåttaket där men sen har tagit ur skruven utan att göra en åtgärd.

Skenskarvar

3.3 Skenskarvar

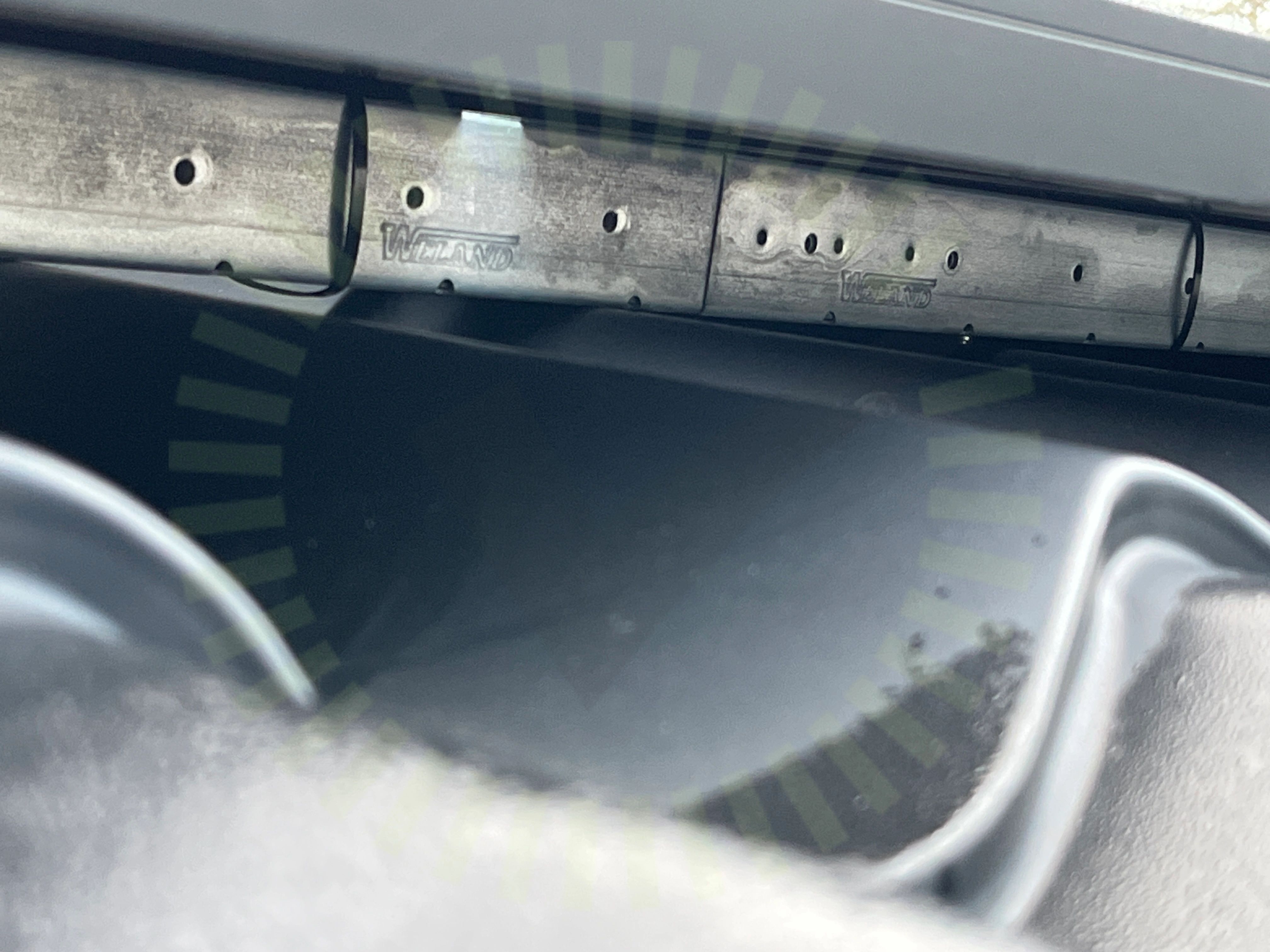

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5101 Sid 1 (1) | Version 4 - 221219
Snö- och Vindlastberäkning

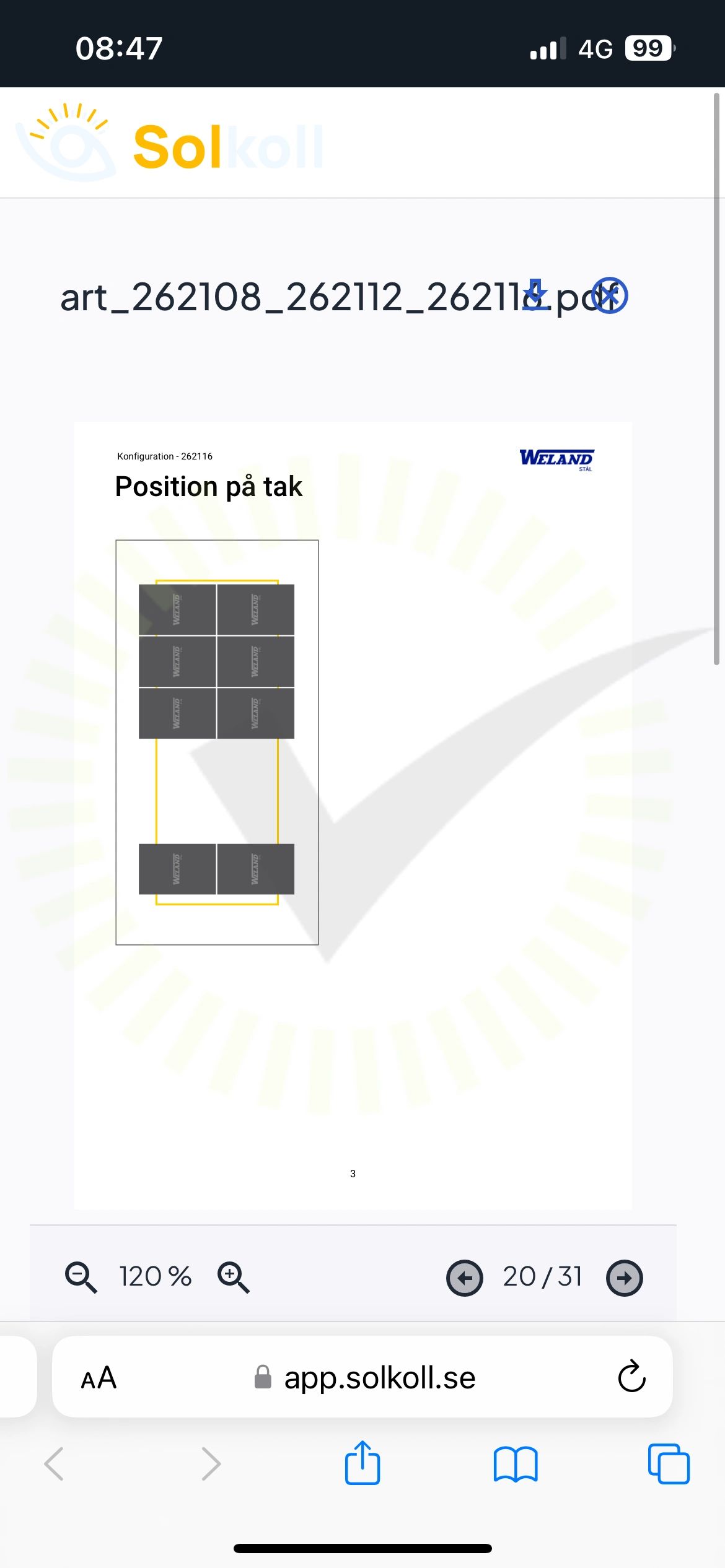

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning ej korrekt. Det saknas två paneler på ena panelfältet.

Tillverkarens montageanvisningar
Ändklämmor skena

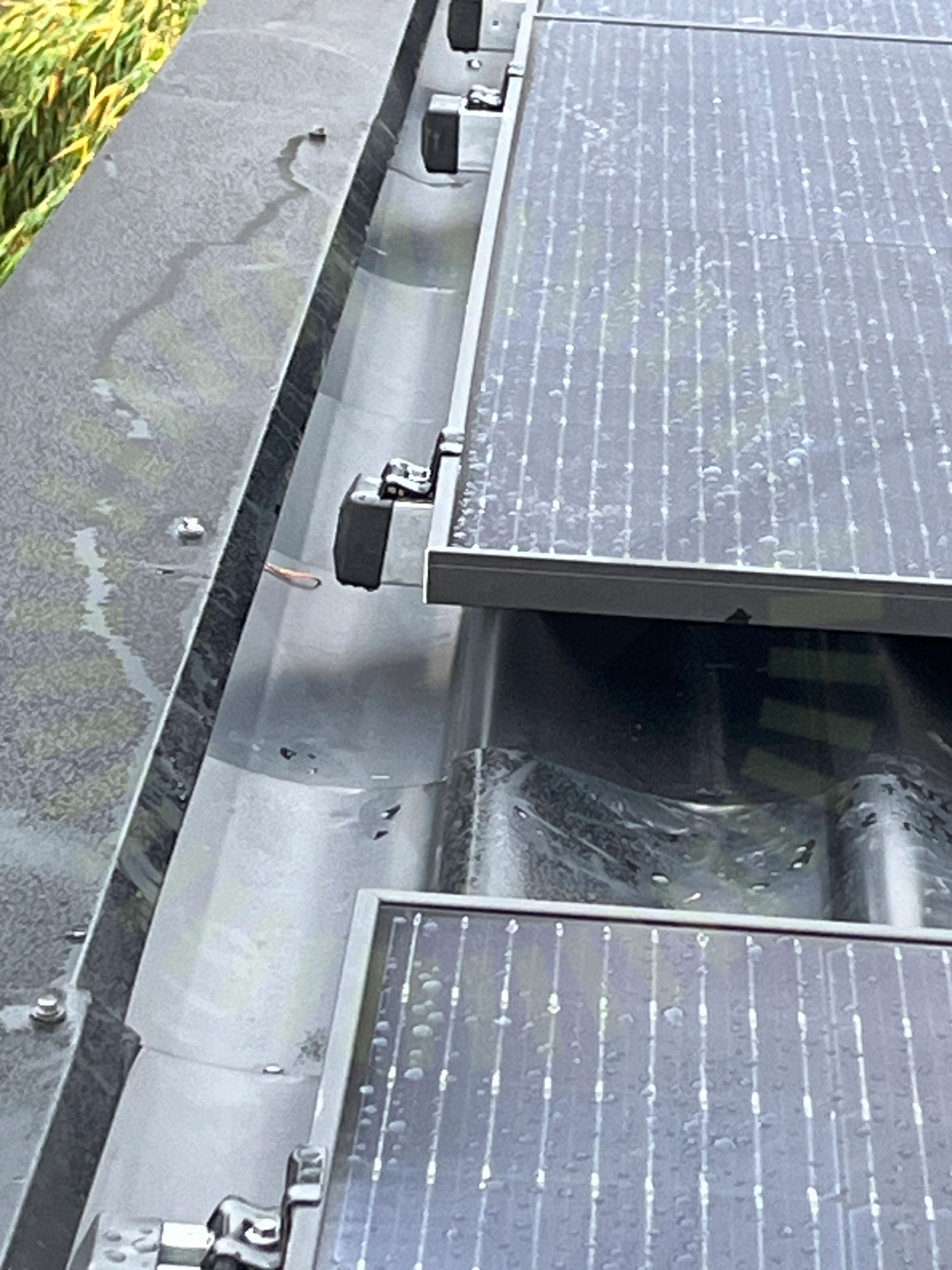

3.5 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

11/17
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkenornas överhängSkenors avstånd till varandraTakgenomföringVäderbeständigt material

Ej tillgängligt vid besiktning

1/17
Skenornas infästning

Undercentral

Anmärkningar

1/6
Kabelinföringar

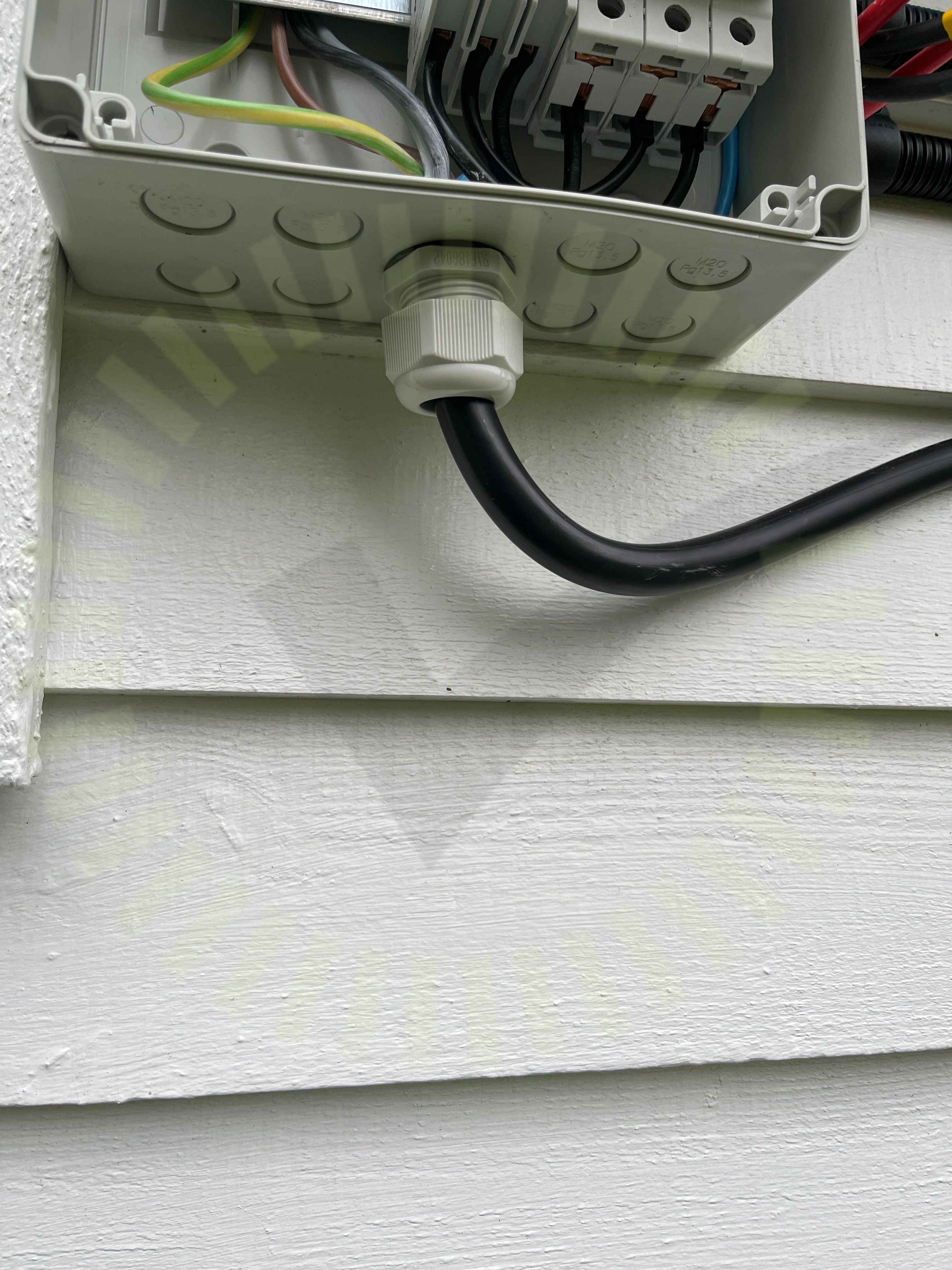

4.1 Kabelinföringar

Inte godkänd

Kabel sitter inte fast i förskruvningen.

Godkända kontrollpunkter

5/6
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav vid undercentral. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

2/37
Dubbel matning

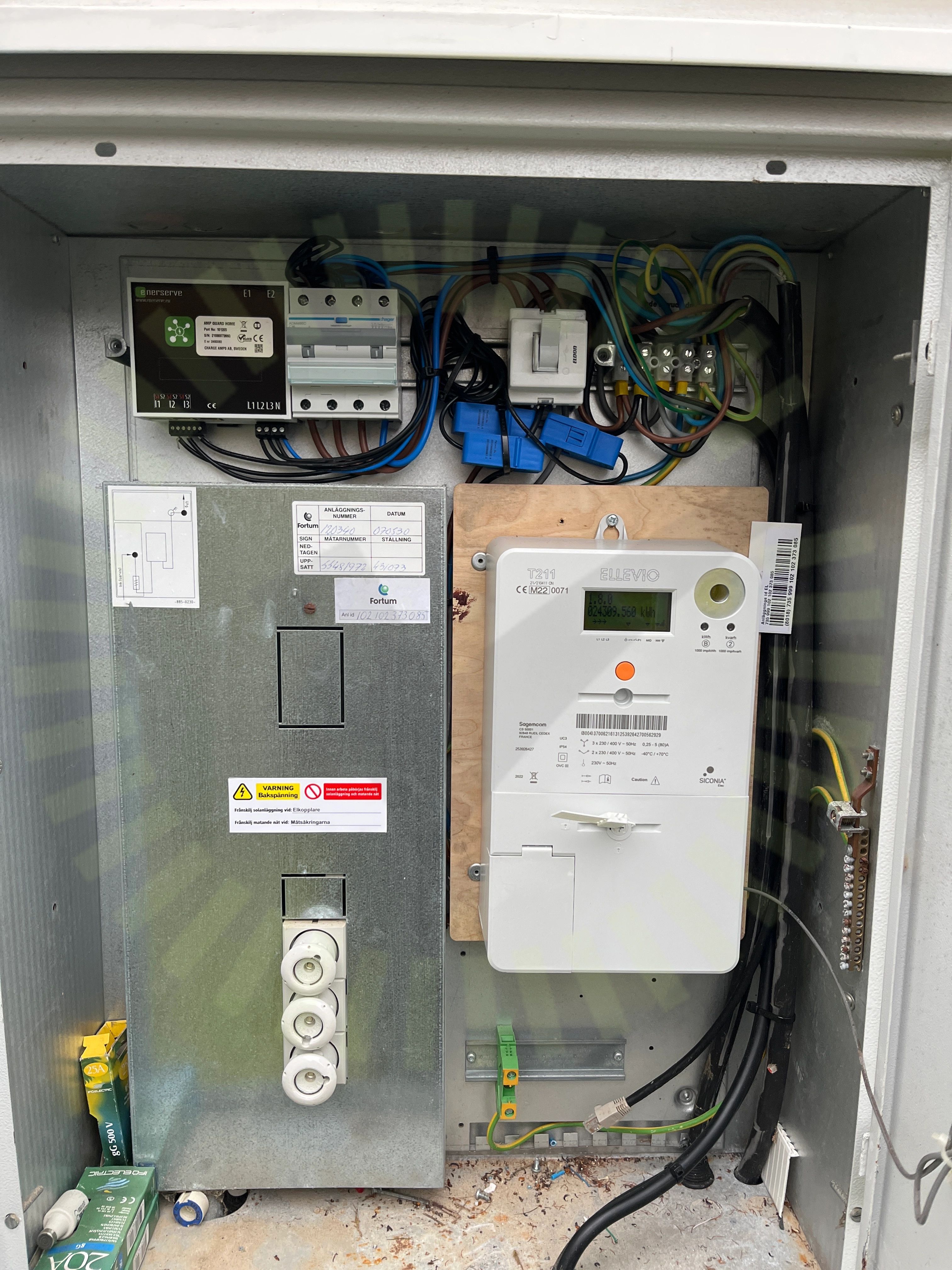

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

Växelriktarens IP klassning

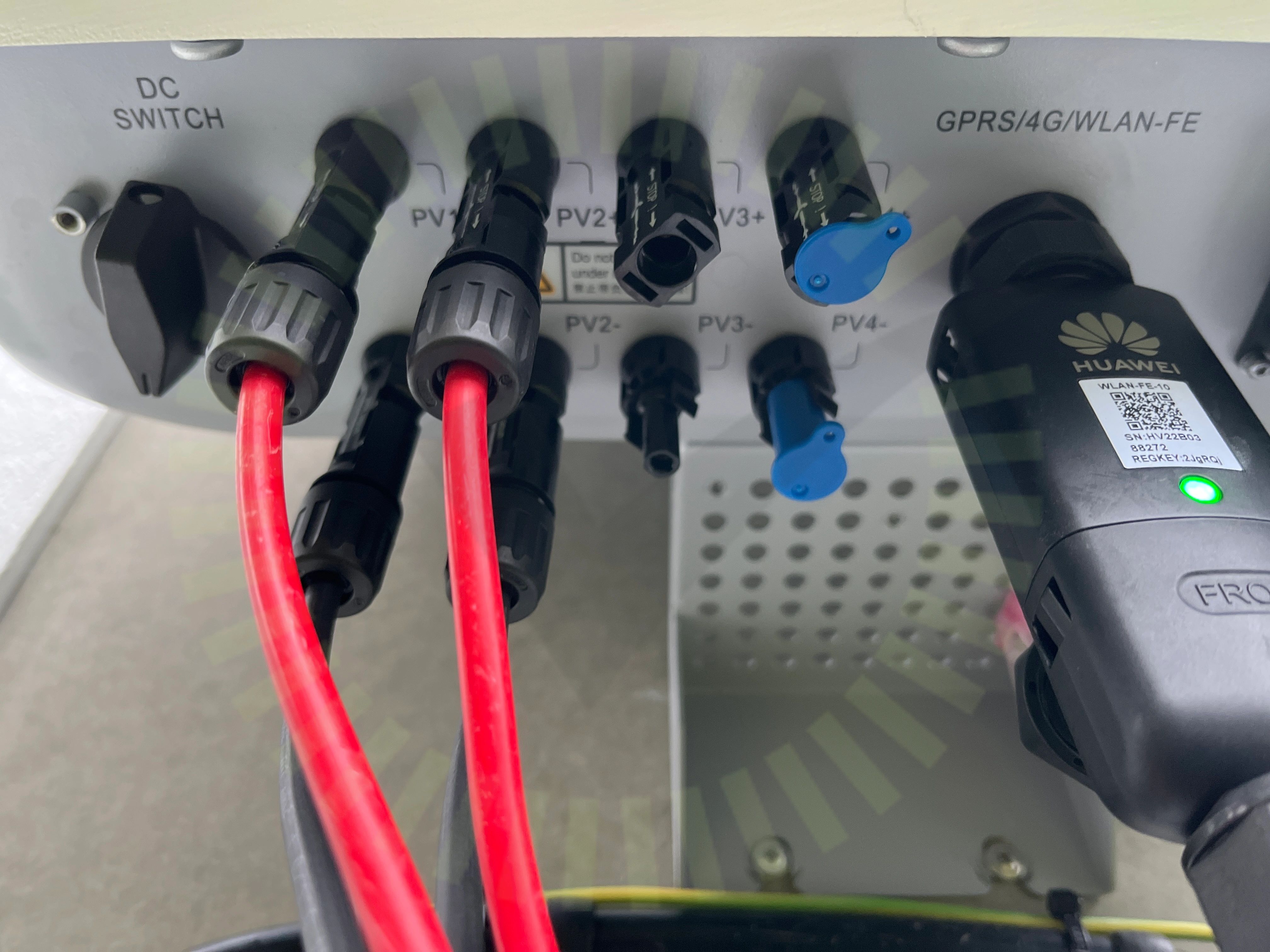

6.2 Växelriktarens IP klassning

Inte godkänd

Tätningar till oanvända kontakter saknas.

Godkända kontrollpunkter

35/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskydd
