Besiktningsrapport

9.7

Installation genom

Sesol

Datum

16 mars 2023

Ort

Stenungsund, Västra Götalands län

Kabeluppfästning

Tillförlitligt fäst

Batteri PE

Takpannor

95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/14

1.1 Batteri PE

Inte godkänd

Jordkabel saknas

Godkända kontrollpunkter

13/14

AvståndAvstånd till växelriktareFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

1/36

2.1 Tillförlitligt fäst

Inte godkänd

Märkningen sitter inte tillförlitligt fast.

Godkända kontrollpunkter

35/36

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKontakterLedare FastspändaMärkningMätprotokoll DCPlaceringSträngschemaSäkringsdimensionVarning för backspänningVarning för likspänningVentilation

Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

12/16

Avstånd till takDräneringshålFöremål mot bakstyckeKlämmornas placeringKopplingslådaMellanrumPunktbelastningSkadorSkuggaSpänningar i ramSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

4/16

Förbindelse av kontakterKontakterPanelkablagets böjradieStress på kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

1/1

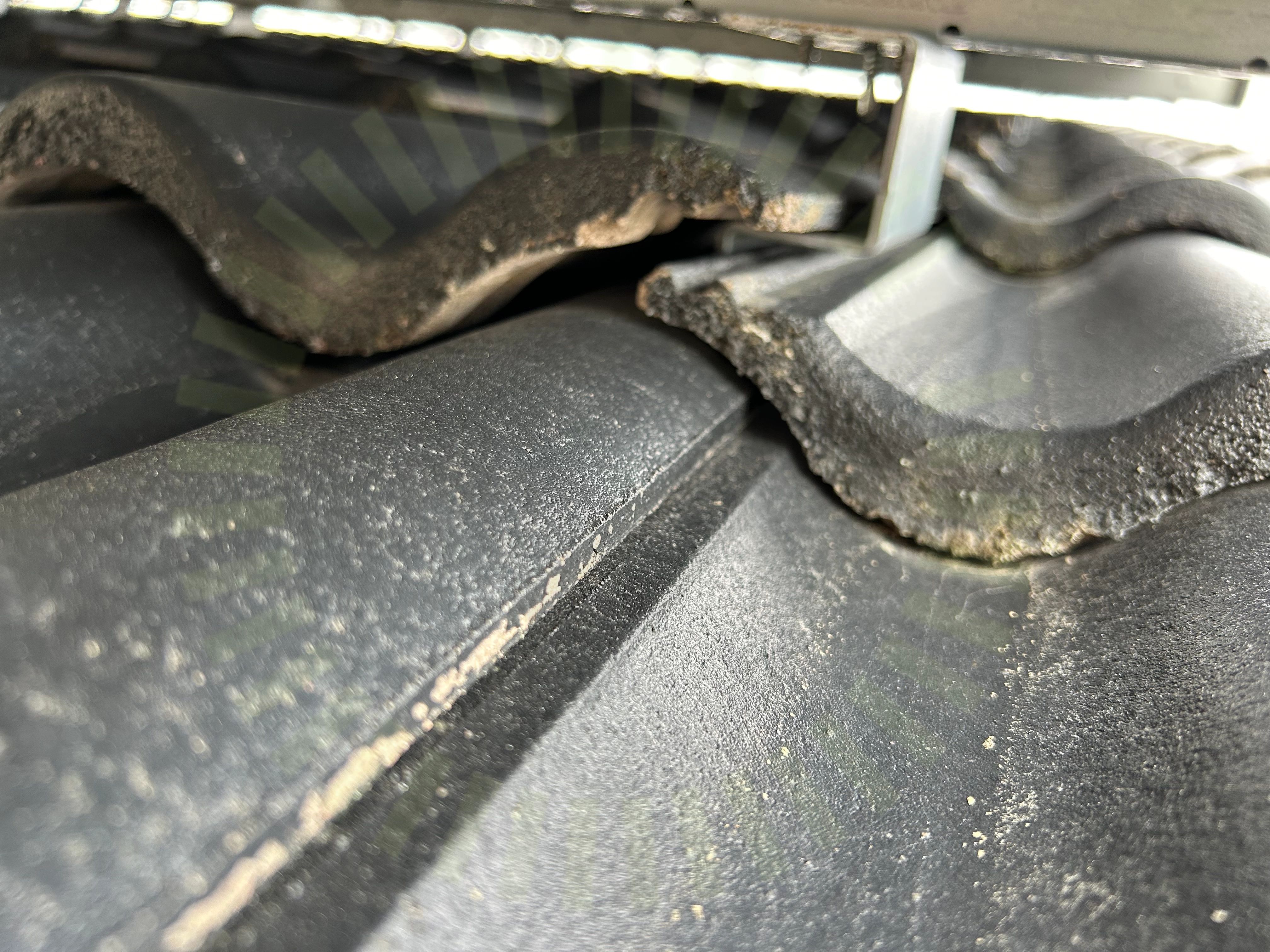

4.1 Takpannor

Inte godkänd

Takpannor hänger i luften

Weland Stål: Råspont

Anmärkningar

1/23

5.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

19/23

Främmande materialKlämmor rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTakkrokarnas CCUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

3/23

RåspontsinfästningTakgenomföringTvådelad Takkrok
