Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

2Electrify

Datum

20 januari 2023

Ort

Örby, Västra Götalands län
Dragavlastade
Säkerhetsavstånd
Kabeluppfästning
87% godkända13% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+BB)
MontagesystemESDEC Lutande tegeltak
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
2Electrify

Installerad av 2Electrify som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

2/26
Kabeluppfästning

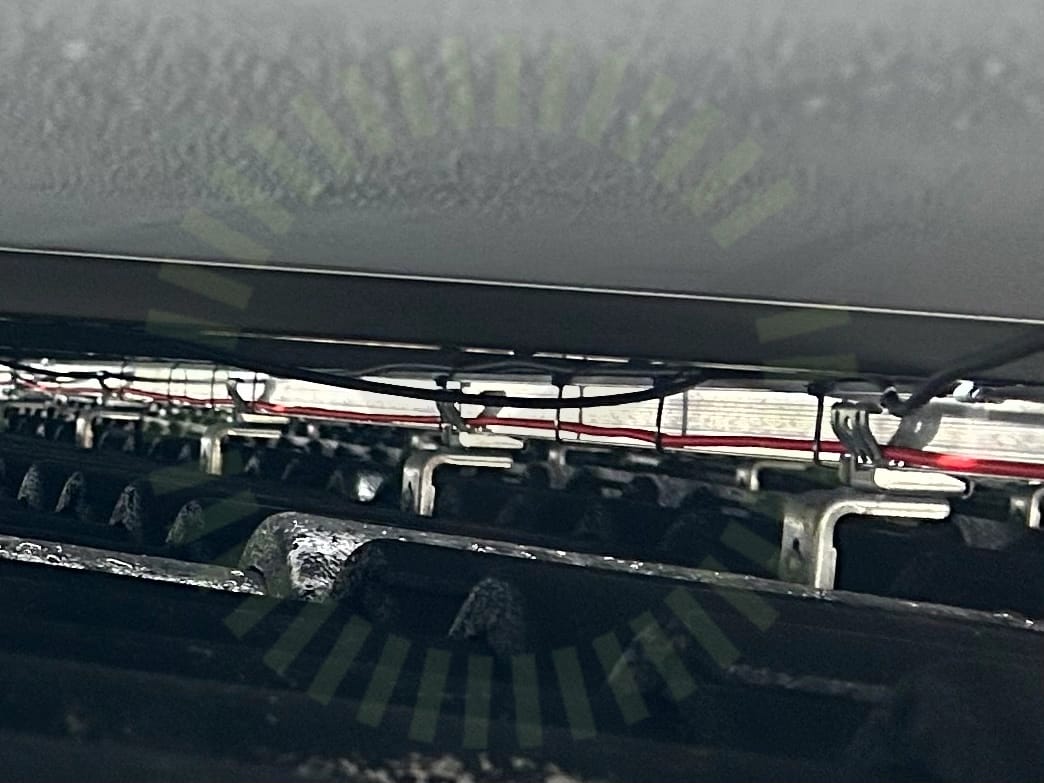

1.1 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna långt mellan fästpunkter på kablarna

SS 436 40 00 (712.521.101 och 522.8.4)
Säkerhetsavstånd

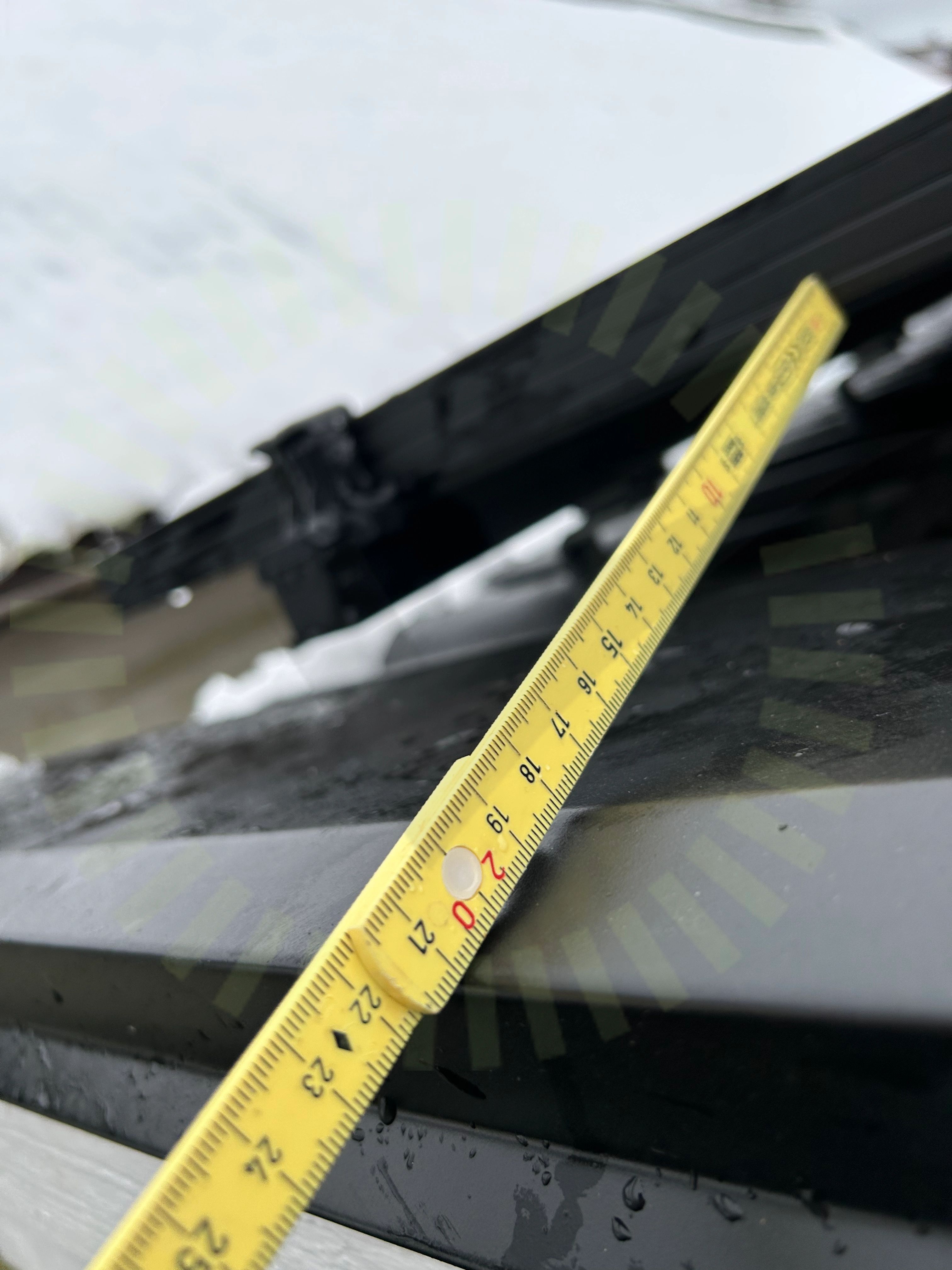

1.2 Säkerhetsavstånd

Inte godkänd

Säkerhetsavstånd för kort

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

Godkända kontrollpunkter

23/26
Anpassade takpannorAvstånd mellan takkrokarFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

Tak 1, Hyundai: HiE-S(XXX)VG (BF+BB)

Anmärkningar

2/13
Dragavlastade

2.1 Dragavlastade

Inte godkänd

Kablarna är spända

SS 436 40 00 (522.8.3)
Fästenas storlek

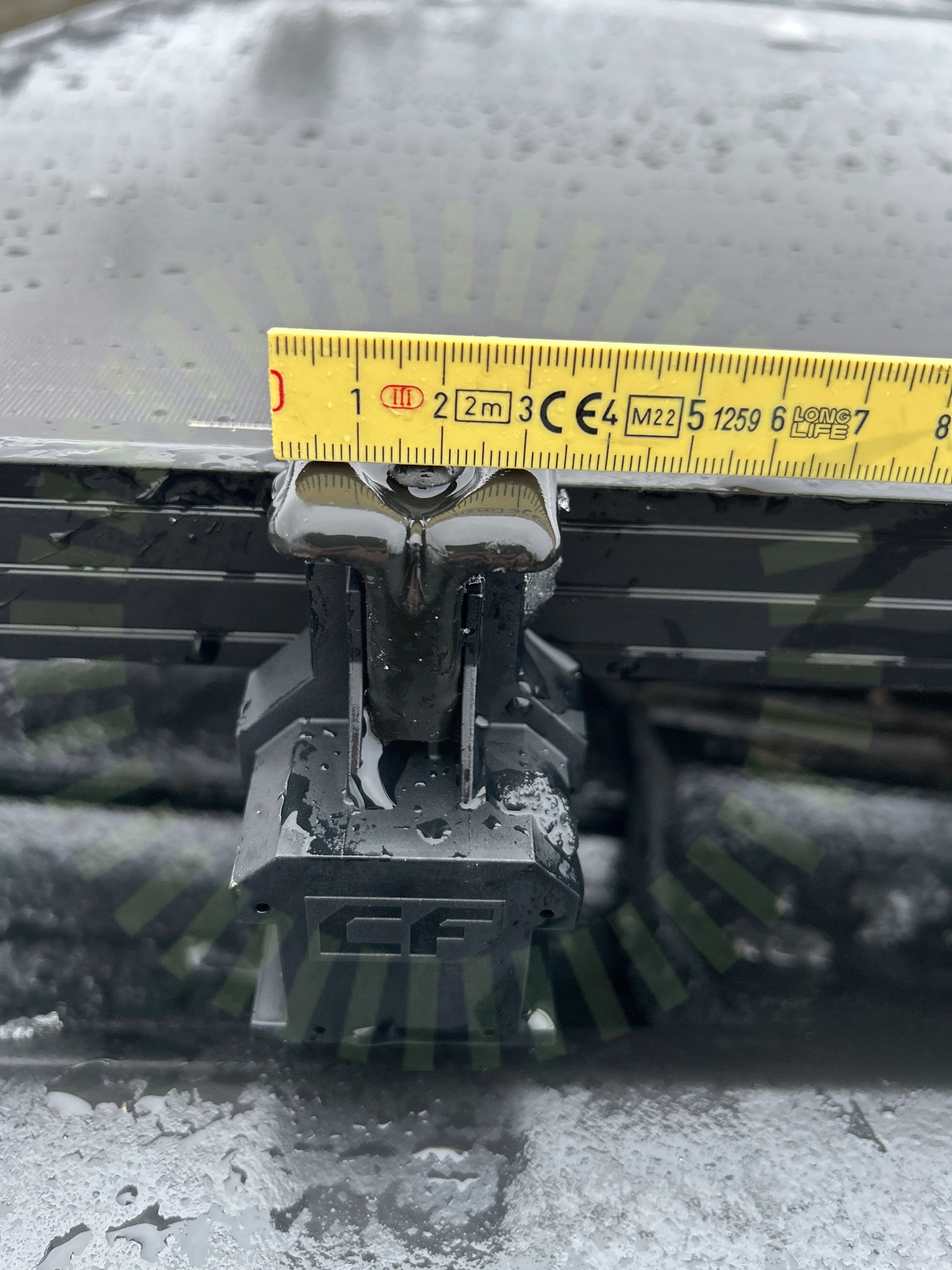

2.2 Fästenas storlek

Inte godkänd

Klämma är för liten

Tillverkarens anvisningar

Godkända kontrollpunkter

10/13
Avstånd till takDräneringshålFästenas placeringFästenas överlappningFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning

Ej tillgängligt vid besiktning

1/13
Förbindelse av kontakter

Varselmärkning

Anmärkningar

2/4
Informering av solceller

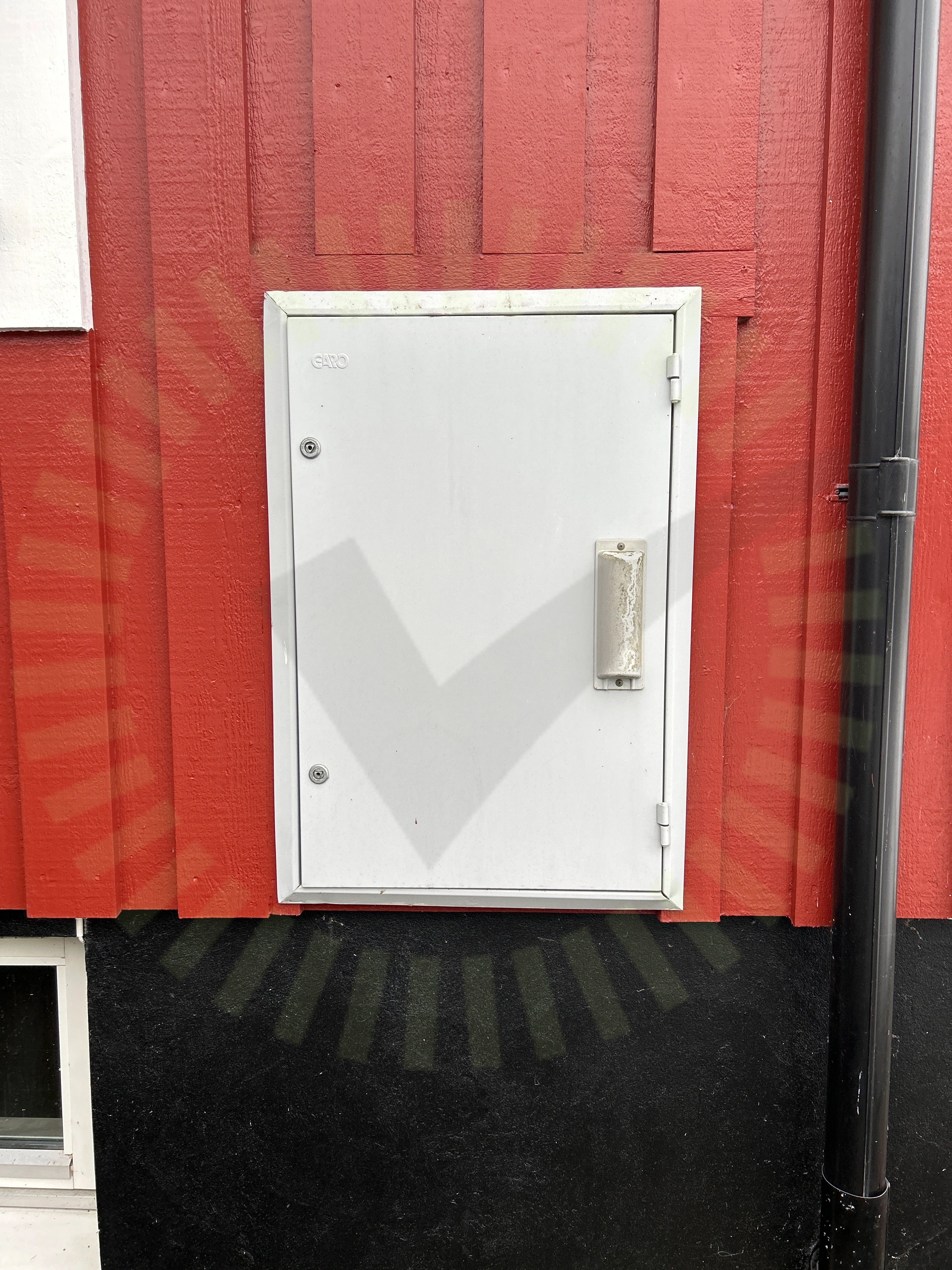

3.1 Informering av solceller

Inte godkänd

Saknas

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Varning för likspänning

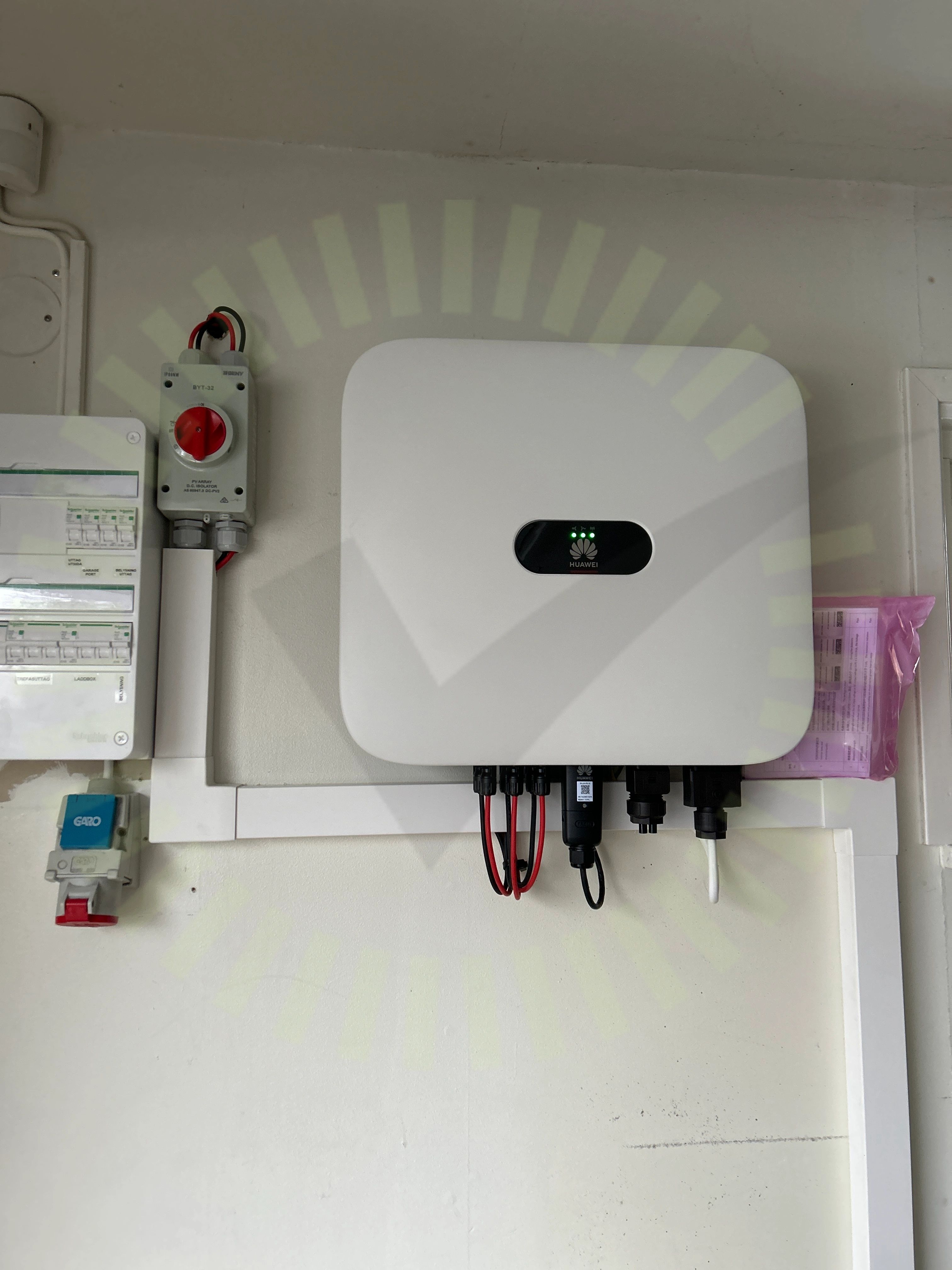

3.2 Varning för likspänning

Inte godkänd

Dekal saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4
Tillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/29
Kontakter

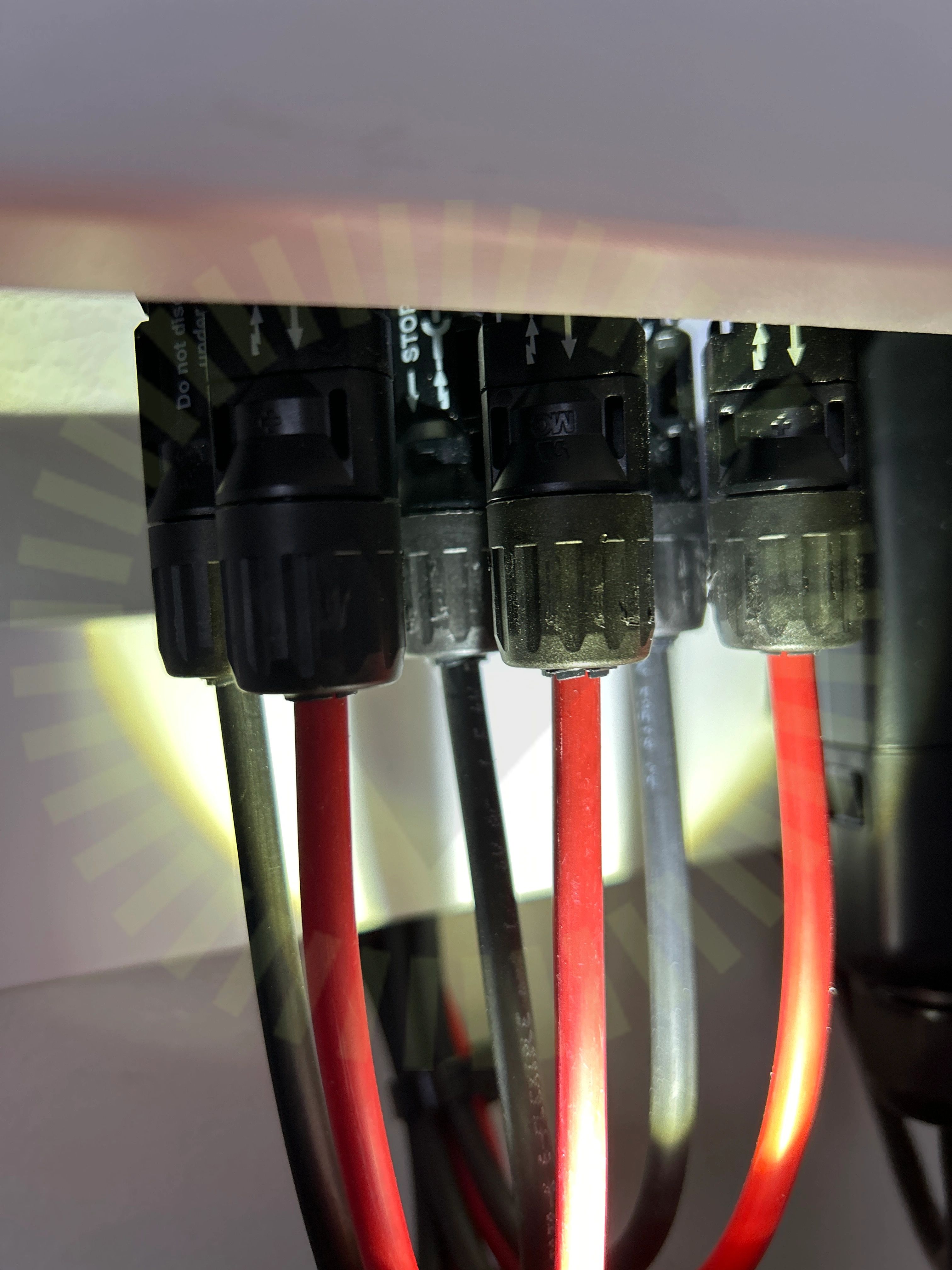

4.1 Kontakter

Inte godkänd

Kontakter är i botten

Huawei User Manual Issue 04 (2021-08-10), Sida 42

4.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll finns ej

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.3 Strängschema

Inte godkänd

Strängschema finns men går inte att tyda hur strängarna går

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

26/29
AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelLedare fastspändaMärkningPE ChassiSkadorSäkringVentilationVinkel
