Besiktningsrapport

9.5

Installation genom

Nova Solar

Datum

12 april 2023

Ort

Torslanda, Västra Götalands län

Klämmor rätt förläggning

Fastsäkring av produkt

Förskruvningar

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

4/38

1.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Infästning i vägg sitter löst.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/741f8ddf/wall-mounted-installation

1.2 Mätprotokoll DC

Inte godkänd

Mätningar stämmer inte överens med överlämnat strängschema.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema har en annan adress.

ELSÄK-FS 2022:1 (3 kap. § 6)

1.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

33/38

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFörskruvningHuvudsäkringInformering av solcellerJordning av chassiLedare FastspändaMärkningSäkringsdimensionVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38

Tillförlitligt fäst

Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

17/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Säkerhetsbrytare AC

Anmärkningar

1/6

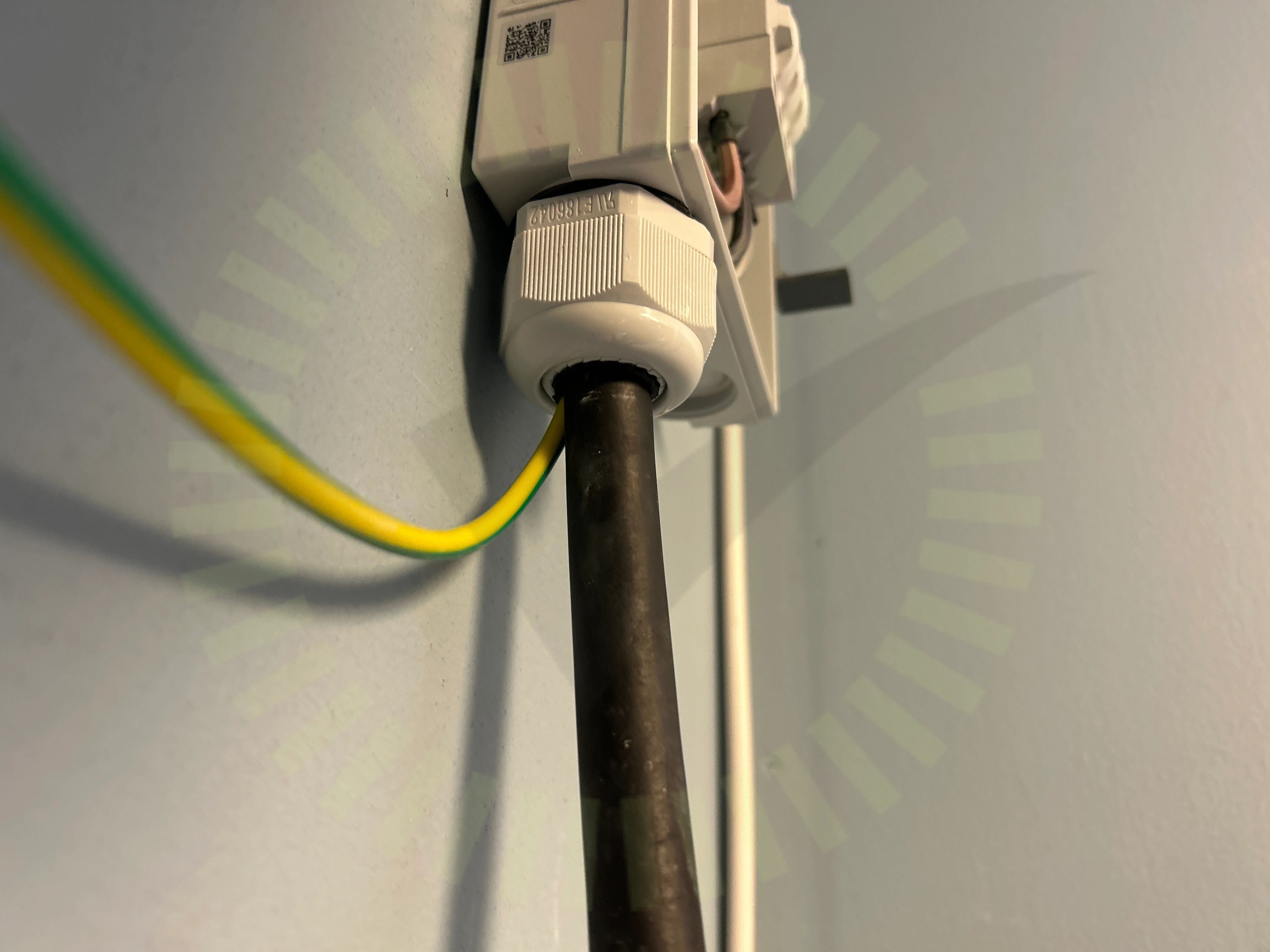

3.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad

Weland Stål: Läktfästen

Anmärkningar

1/22

4.1 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel ligger fel i skenan.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

20/22

DC kabel förläggningFrämmande materialKabeluppfästningLäktinfästningMittklämma skruvMittklämmorPlaceringShimsSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22

Tvådelad Takkrok
