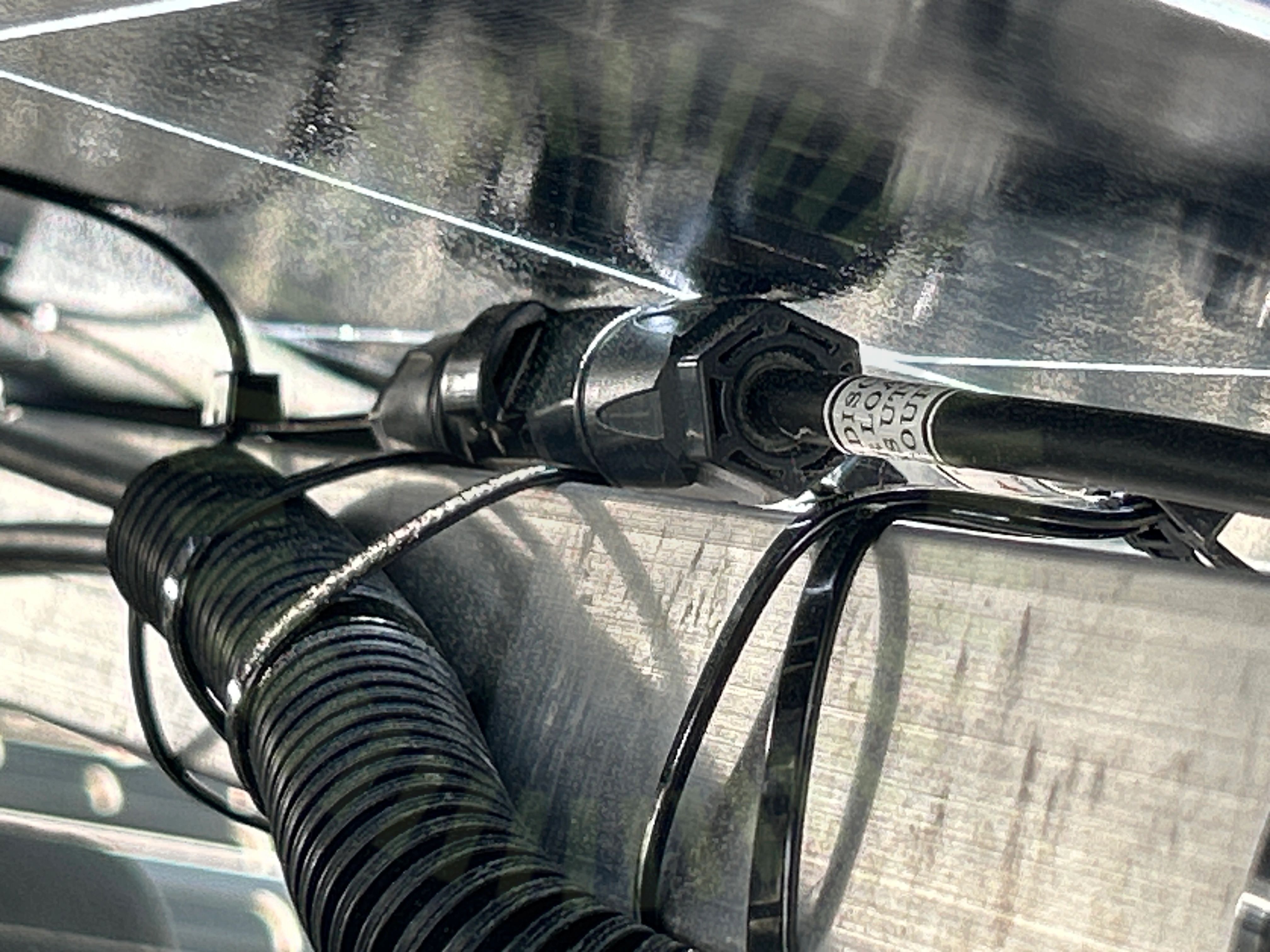

2.1 Föremål mot bakstycke
Inte godkändKontakter trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Besiktningsrapport
8.0
Installation genom
EcoKraft
Datum
7 juni 2023
Ort
Nyköping, Södermanlands län
86% godkända14% ej godkända
Om installationen
PanelerBAUER Solar: BS-108M10HBB-GG
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSunGrow: SG5-12RT
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, BAUER Solar: BS-108M10HBB-GG
Anmärkningar
4/17

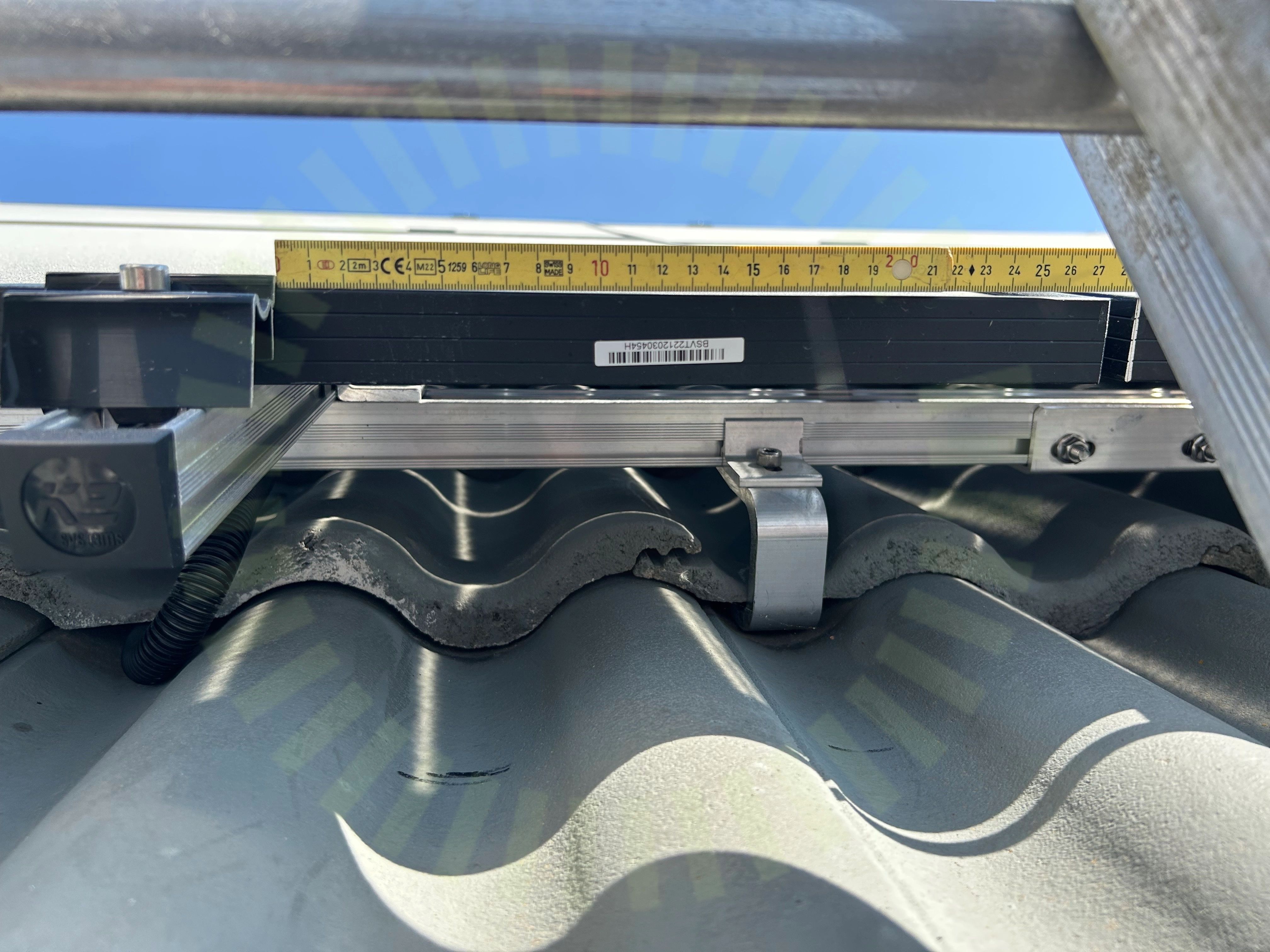

2.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for BAUER Solar Modules. Sida 8.

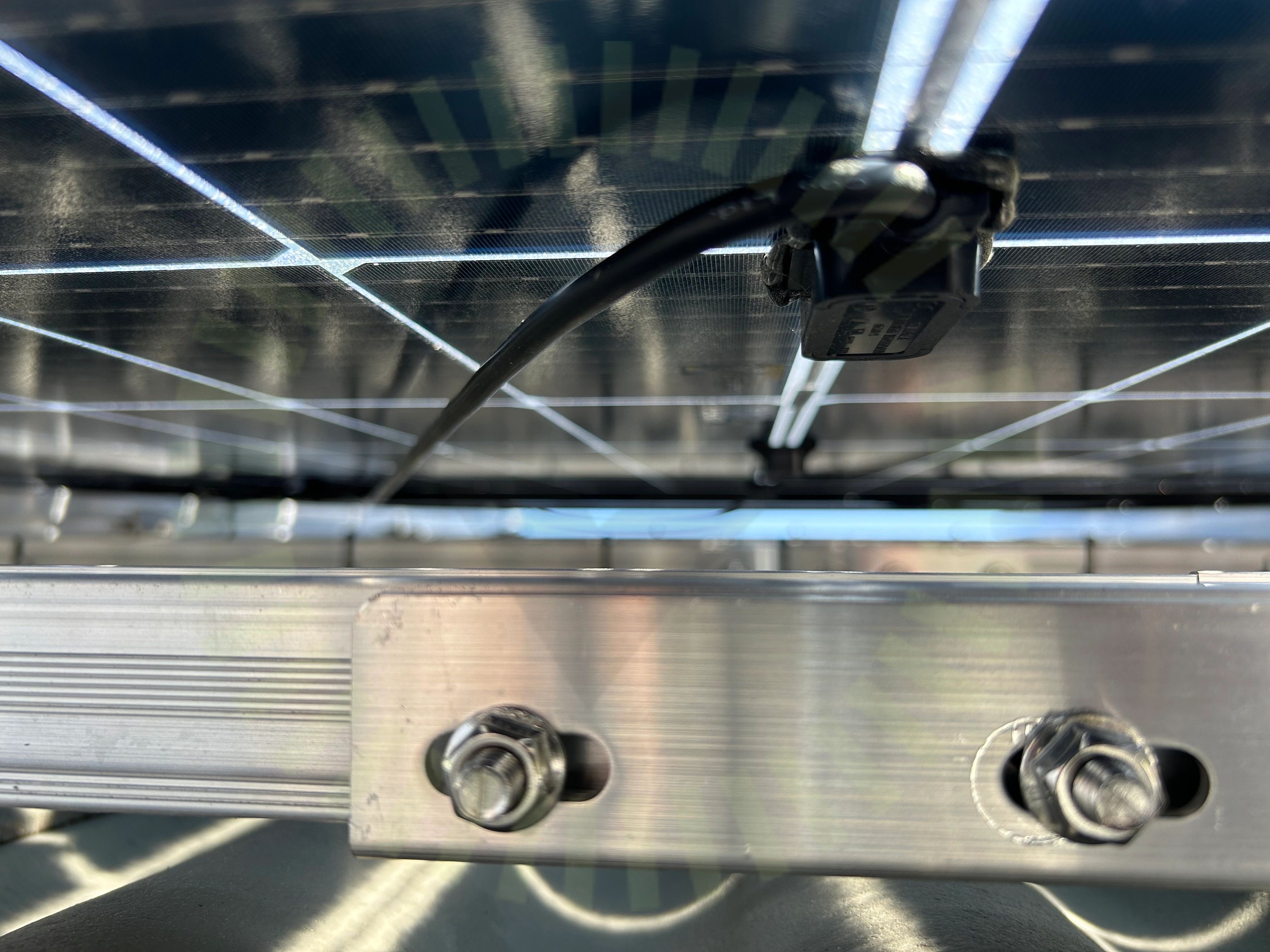

2.3 Kopplingslåda
Inte godkändKablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

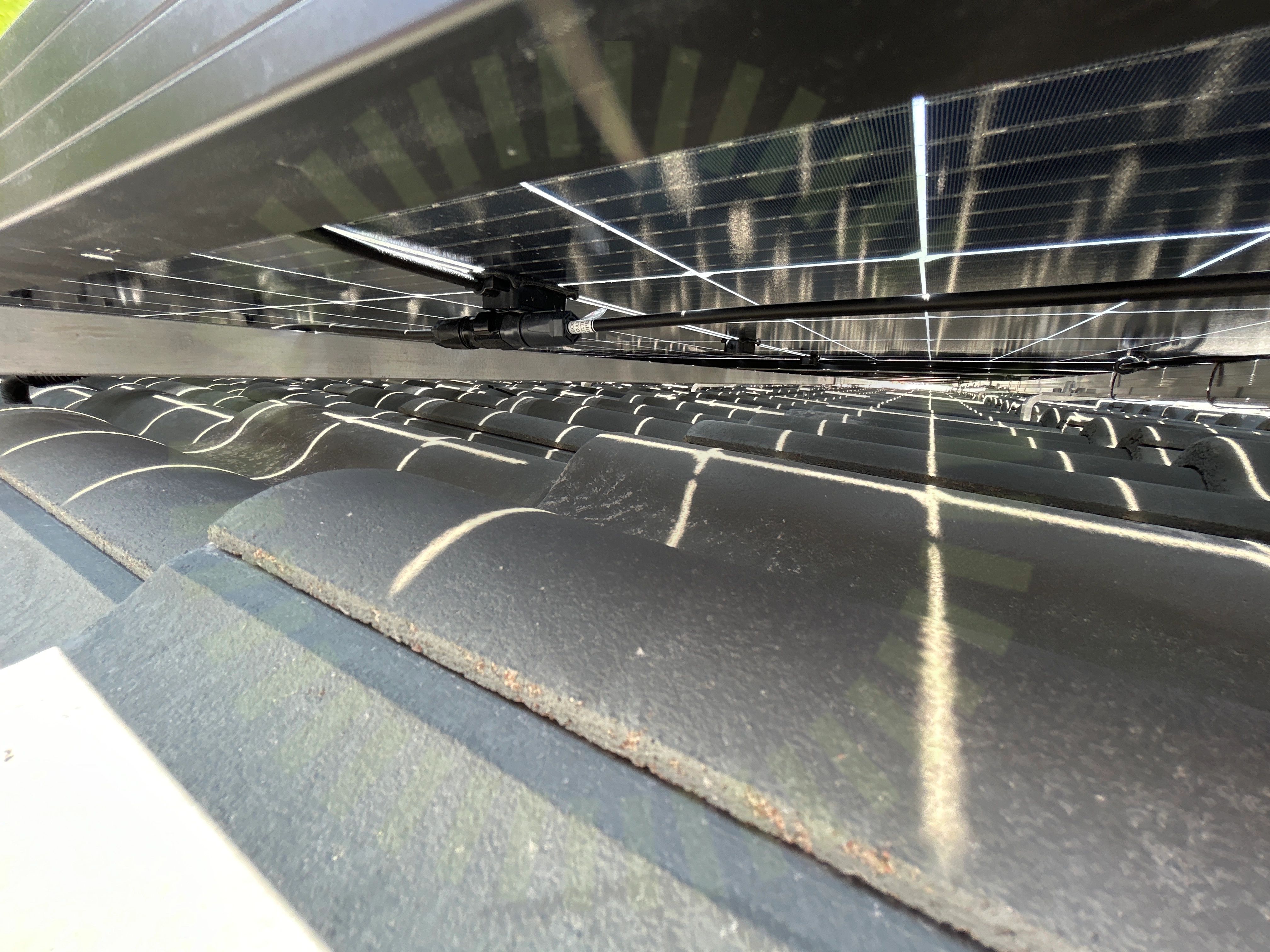

2.4 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
13/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggningSpänningar i ramSträngförläggning
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
6/29

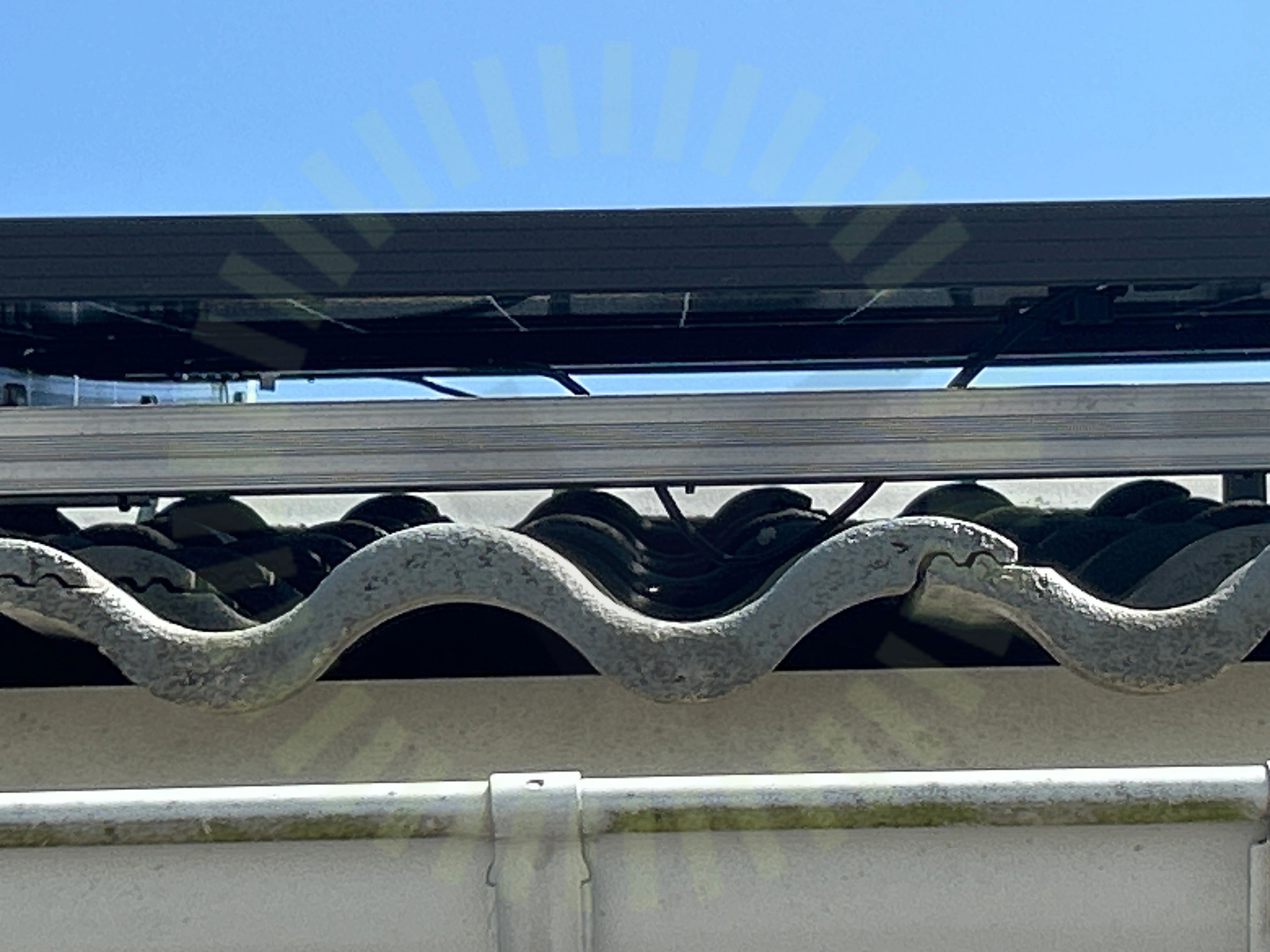

3.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.521.101 och 522.8.4)

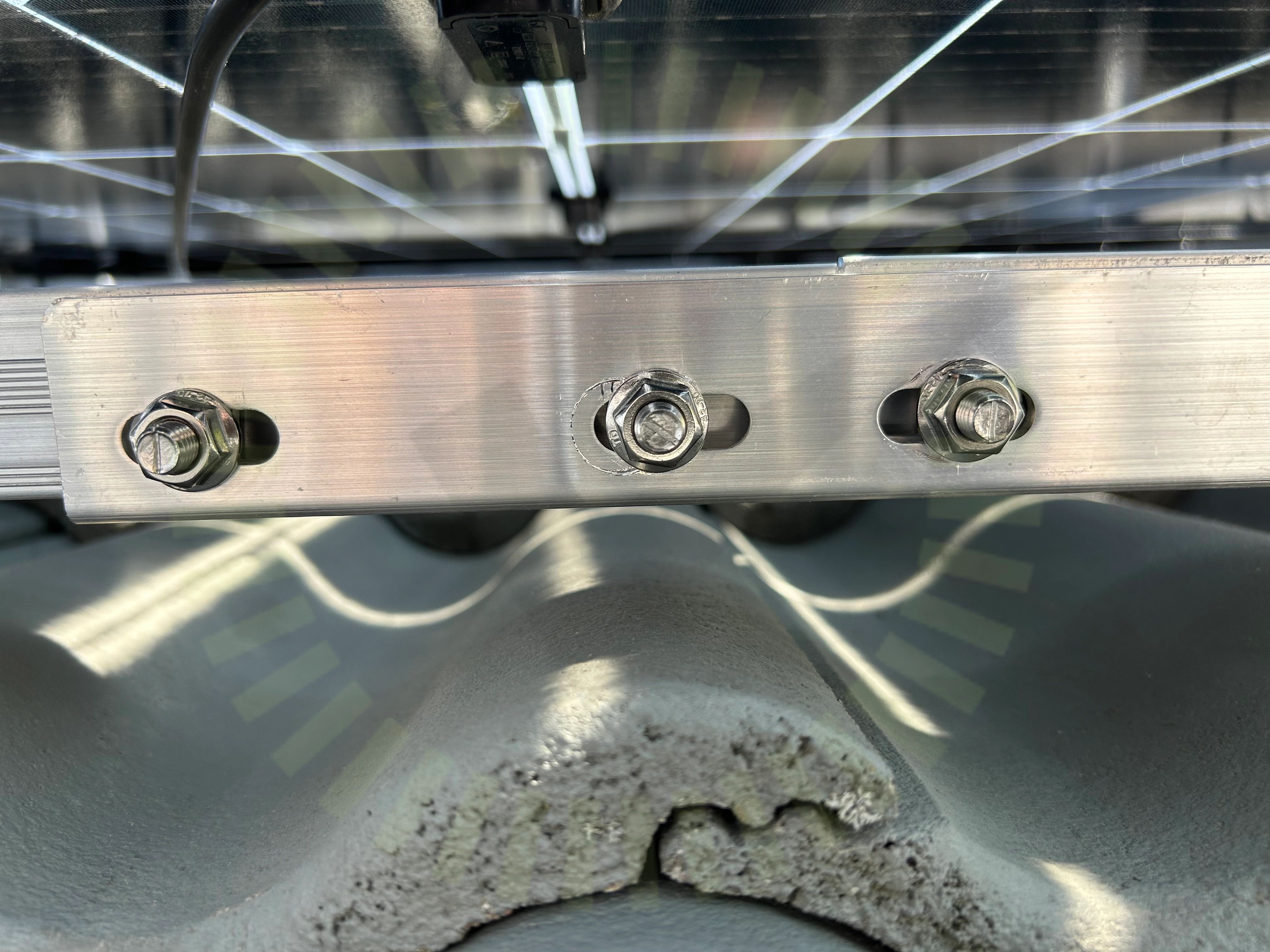

3.2 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

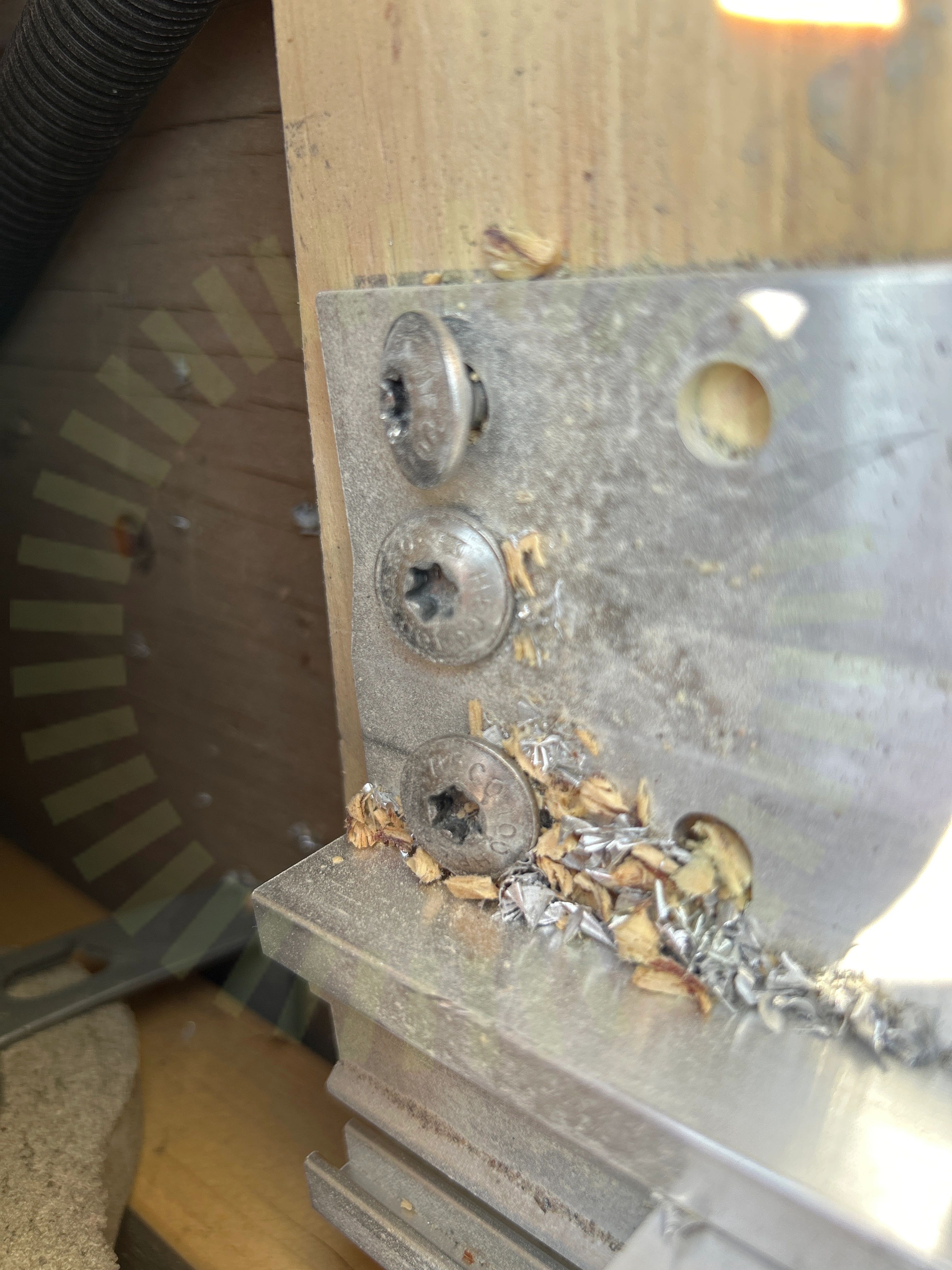

3.3 Skruvar korrekt
Inte godkändSkruvar ligger inte korrekt mot krokens bottendel.
K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

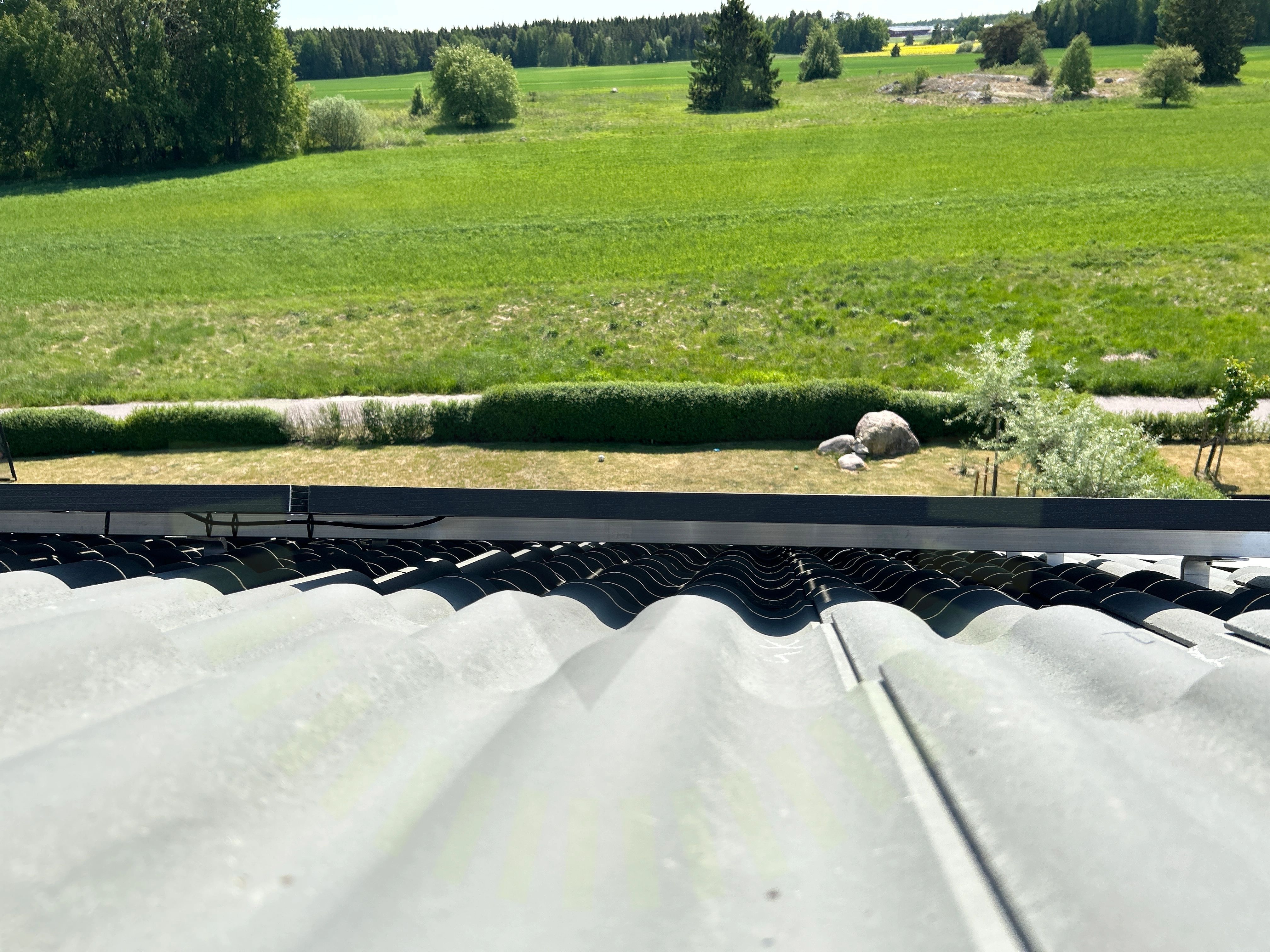

3.4 Takkrokarnas CC
Inte godkändFelaktigt CC mått mellan takkrokar.
Snö- och vindlastberäkning

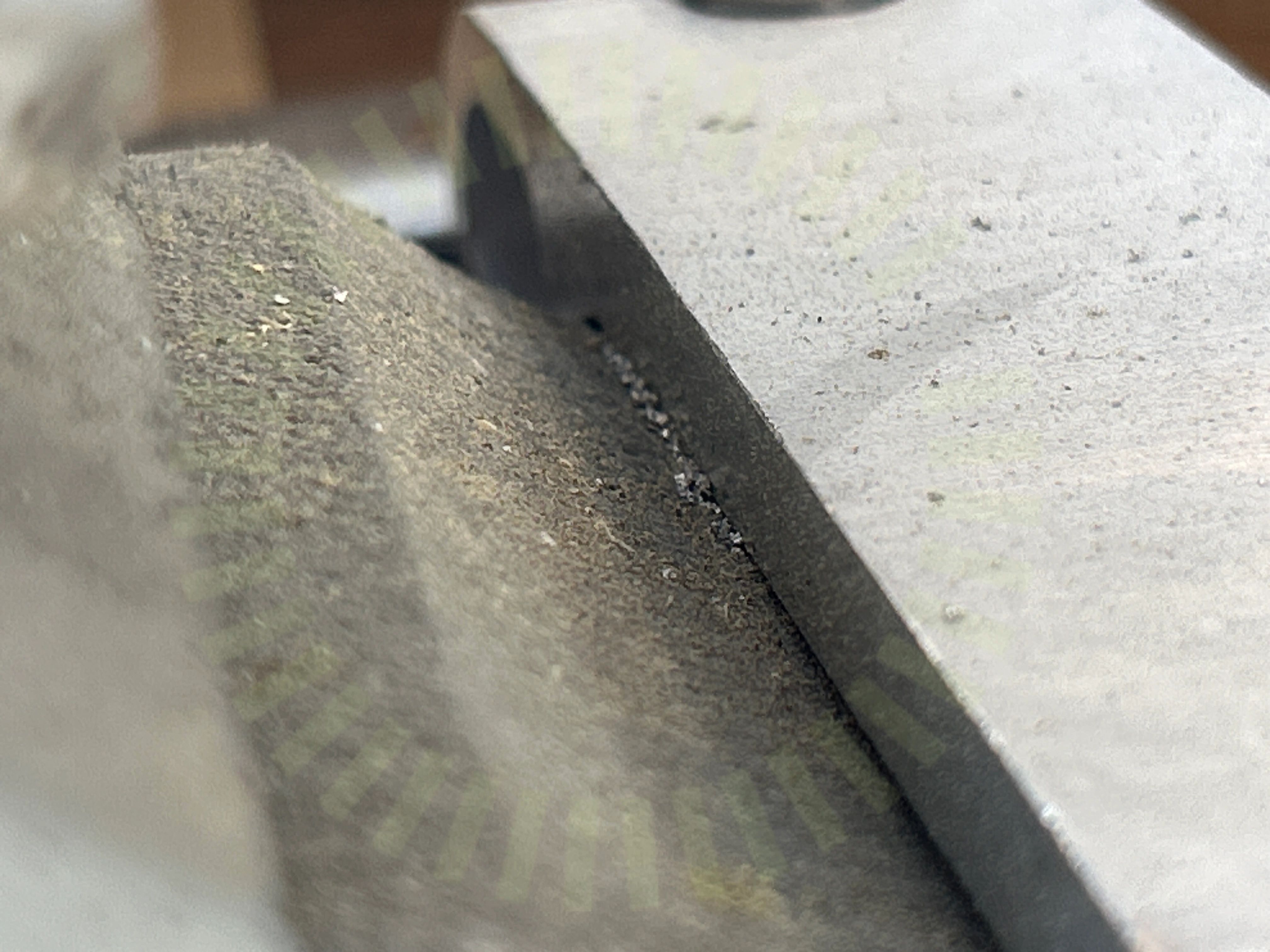

3.5 Underliggande takpanna
Inte godkändFör kort avstånd mellan takkrok och underliggande takpanna.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

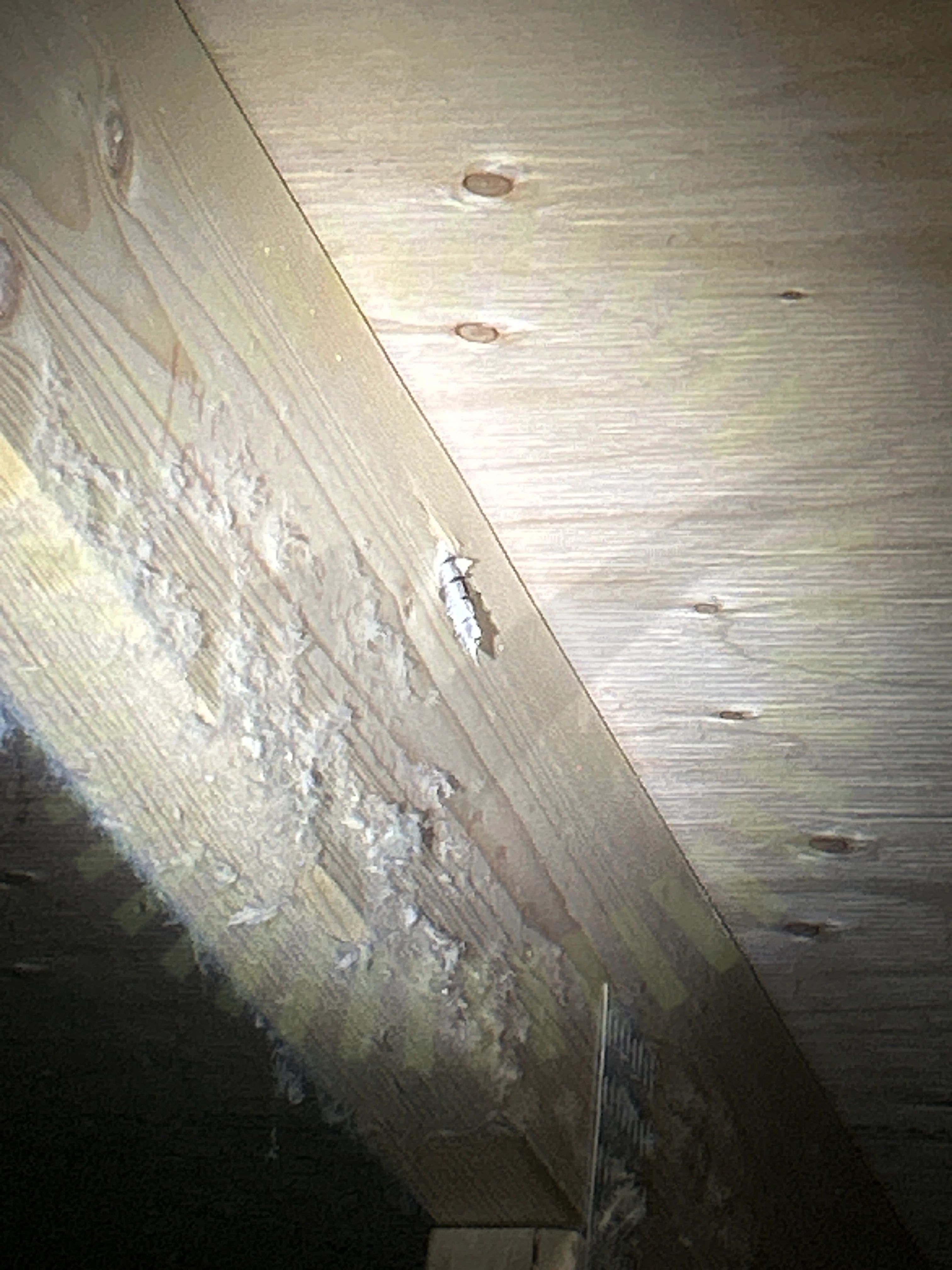

3.6 Takstolsinfästning
Inte godkändTakkroken sitter inte korrekt i takstolen.
K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7
Godkända kontrollpunkter
22/29Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSnö- och VindlastberäkningTakets lutningTvådelad takkrokVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/29Takgenomföring
Varselmärkning
Anmärkningar
1/54.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid ansluten central.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
4/5Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/35

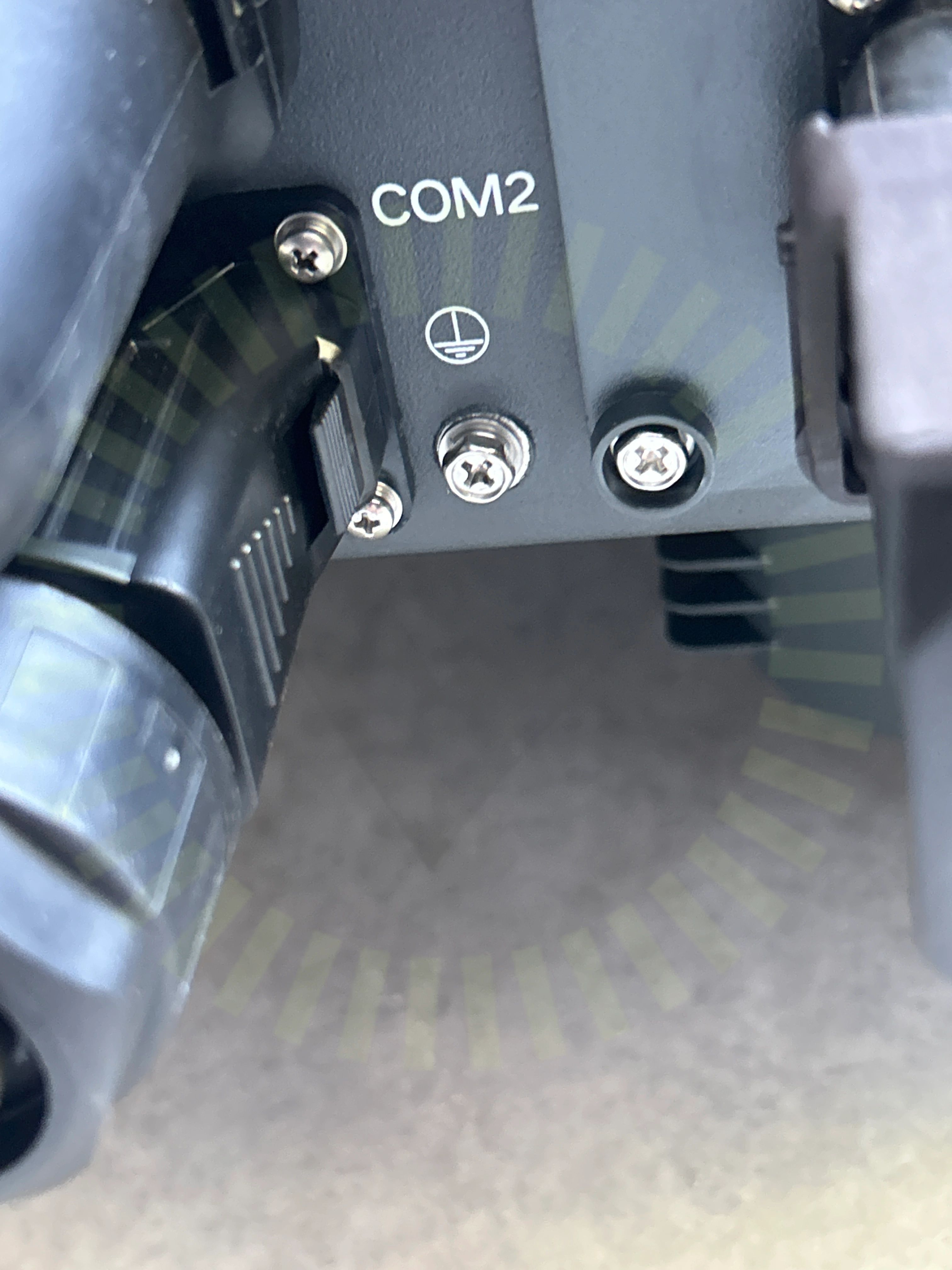

5.1 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
5.2 Strängdesign
Inte godkändSträngar som är olika storlek är kopplade till samma MPPT.
Godkända kontrollpunkter
32/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35Genomföringar
