1.1 Dokumentation Växelriktare
Inte godkändProjektering av växelriktare saknas. T.ex resultatrapport eller strängschema.
Besiktningsrapport
9.4
Installation genom
Sesol
Datum
20 september 2022
Ort
KVIDINGE, Skåne län
91% godkända9% ej godkända
Om installationen
PanelerHyundai: HiE-S(XXX)VG (BF+BB)
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-30/36/40KTL-M3
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Huawei: SUN2000-30/36/40KTL-M3
Anmärkningar
3/30

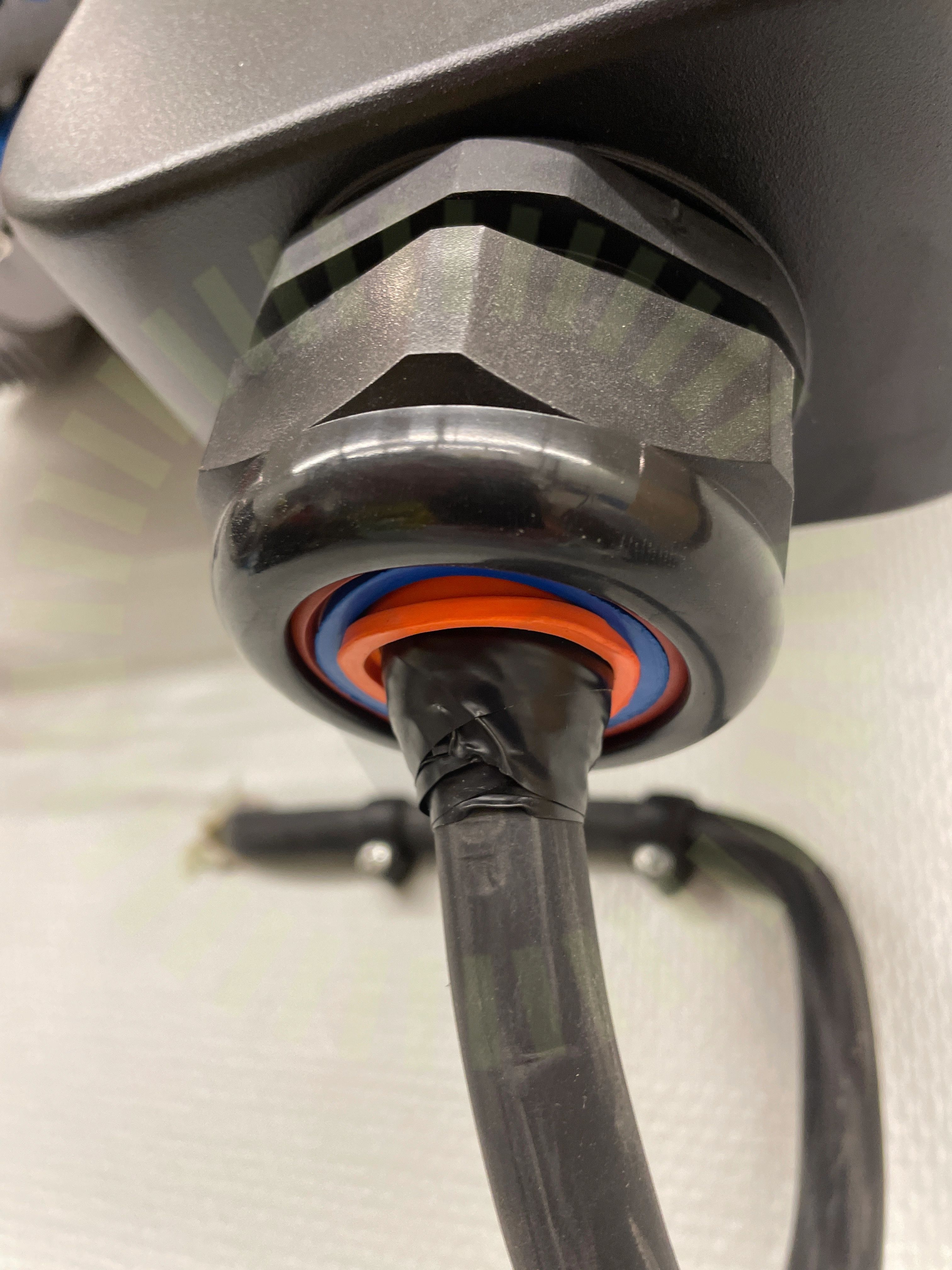

1.2 Förskruvning
Inte godkändFörskruvningen ska hålla tätt.
Tillverkarens anvisningar
1.3 PE
Inte godkändVäxelriktarens chassi är inte jordat.
Tillverkarens anvisningar
Godkända kontrollpunkter
27/30AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktHuvudsäkringInformering av solcellerInfästningKabelKontaktdon åtdragnaKontakterMärkningSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likströmVinkel
Hyundai: HiE-S(XXX)VG (BF+BB)
Anmärkningar
1/12
2.1 Dragavlastade
Inte godkändKablage utsätts för dragbelastningar.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
11/12Avstånd till takDräneringshålFästenas placeringFästenas storlekFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeMellanrum panelramSkadorSkuggaSträngförläggning
Weland Stål: Läktfästen
Anmärkningar
1/17

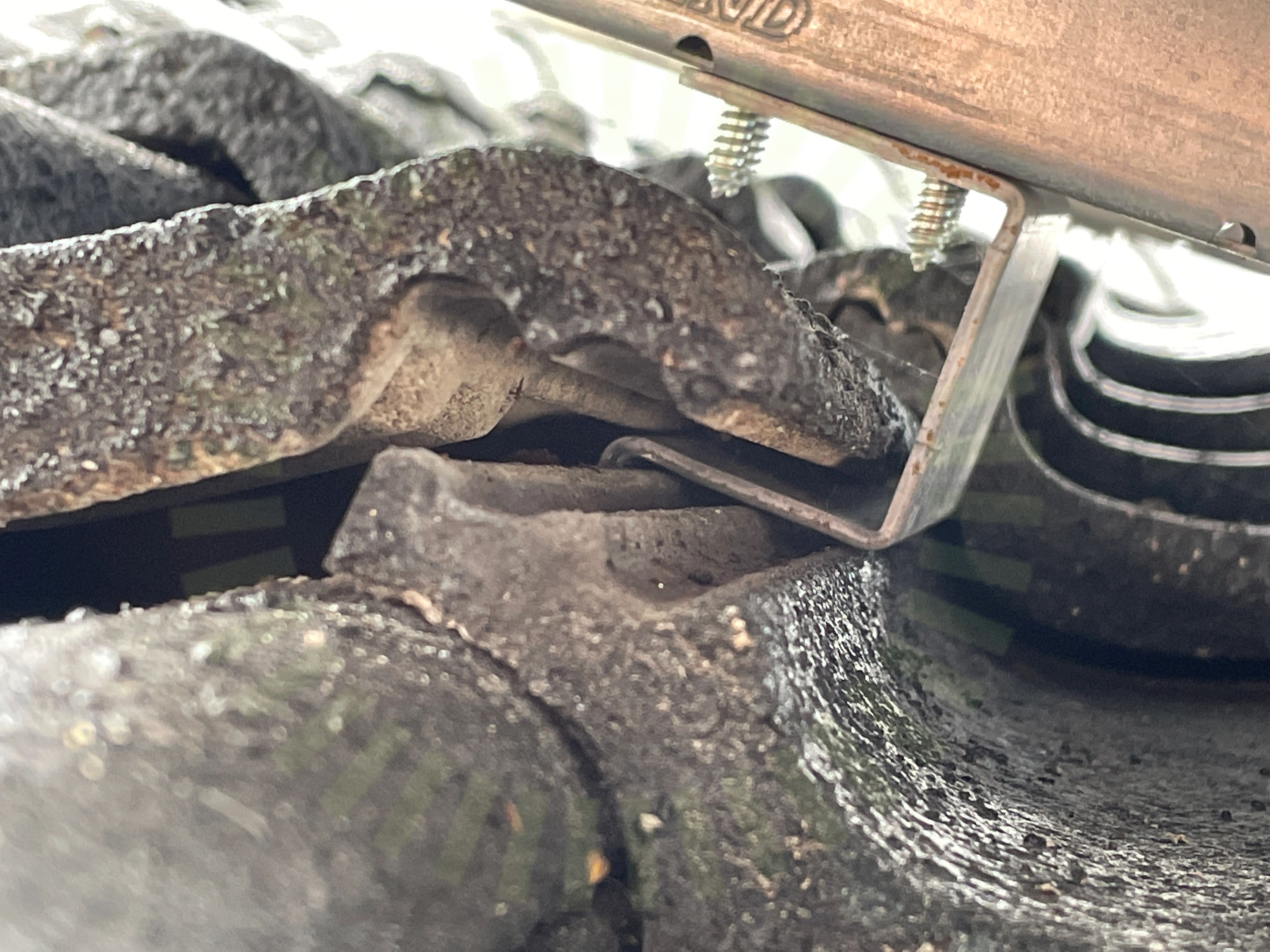

3.1 Avstånd panna
Inte godkändOm kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.
Tillverkarens anvisningar
Godkända kontrollpunkter
15/17AvståndBärläktCC måttFrämmande materialKabeluppfästningMittfästeShimsSkadorSkarp kantSkenornas infästningSkenskarvSkyddSlutfästeSnö- och VindlastberäkningVäderbeständigt material
Ej tillgängligt vid besiktning
1/17Takgenomföring
