Institutet för Solenergikvalitet

Besiktningsrapport

6.9
x

Installation genom

Skandica Solar

Datum

6 februari 2024

Ort

Älvängen, Västra Götalands län
Skenans utstick för klämma
Förstärkningsskruv
Skenornas överhäng
80% godkända20% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt: APX HV Battery System S1
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: Growatt DTSU666
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Paneldesign är fel. Alla paneler är lagda i sträng 1, men det ska vara två strängar. Strängschemat är otydligt vilken takyta som hör till vilken sträng. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

2/14
Fastsäkring av produkt

2.1 Fastsäkring av produkt

Inte godkänd

Endast 1 väggfäste har använts.

APX 5.0-30.0P-S1 User Manual 202308, Sida 16-20

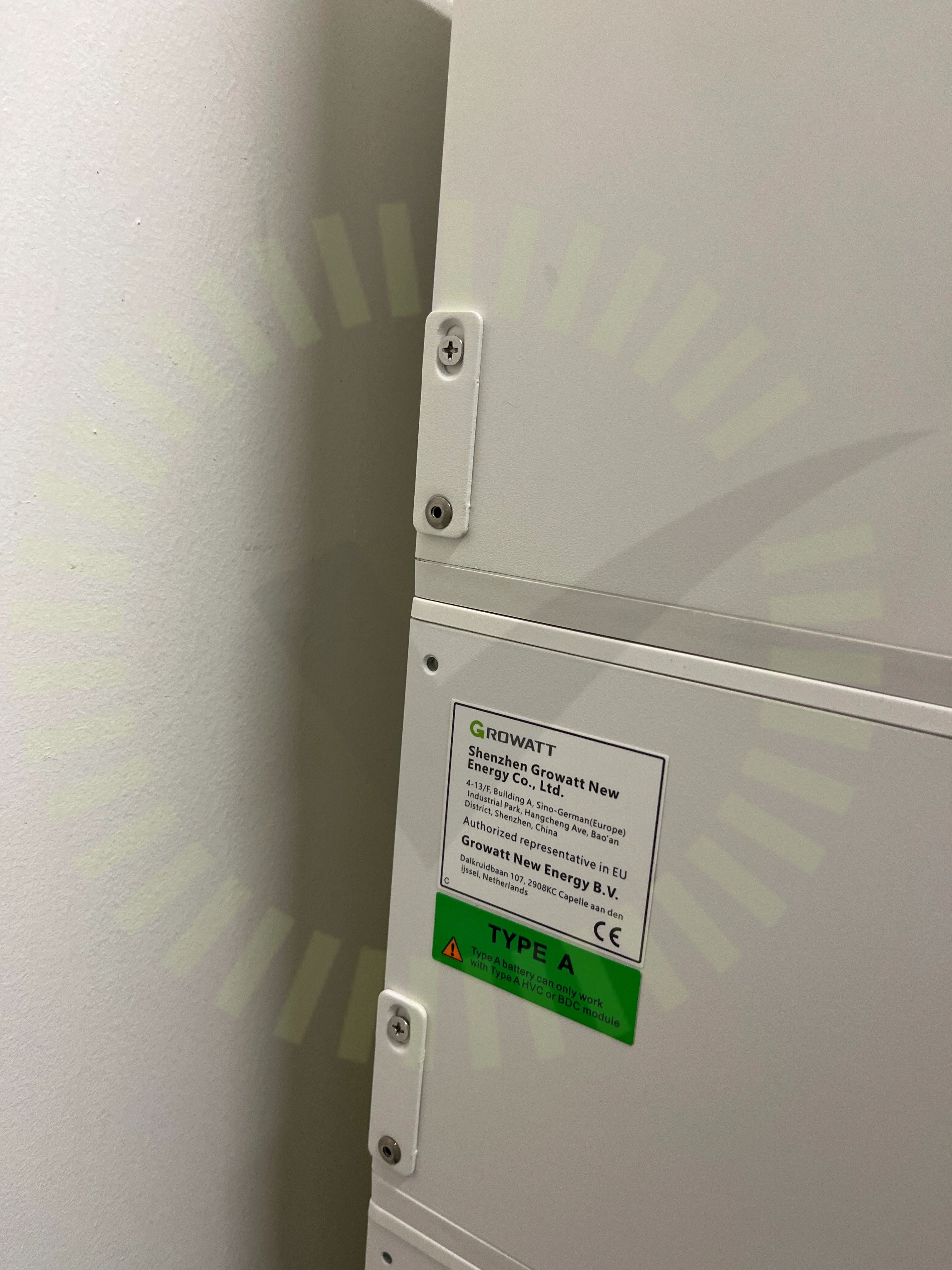

Sammansättning av komponenter

2.2 Sammansättning av komponenter

Inte godkänd

batterimoduler är inte fastsäkrade i varandra.

APX 5.0-30.0P-S1 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

12/14
Avstånd närliggande objektBatteri PEDC anslutning batterimodulLutningSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4
Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

9/25
Kabeldragning mellan takytor

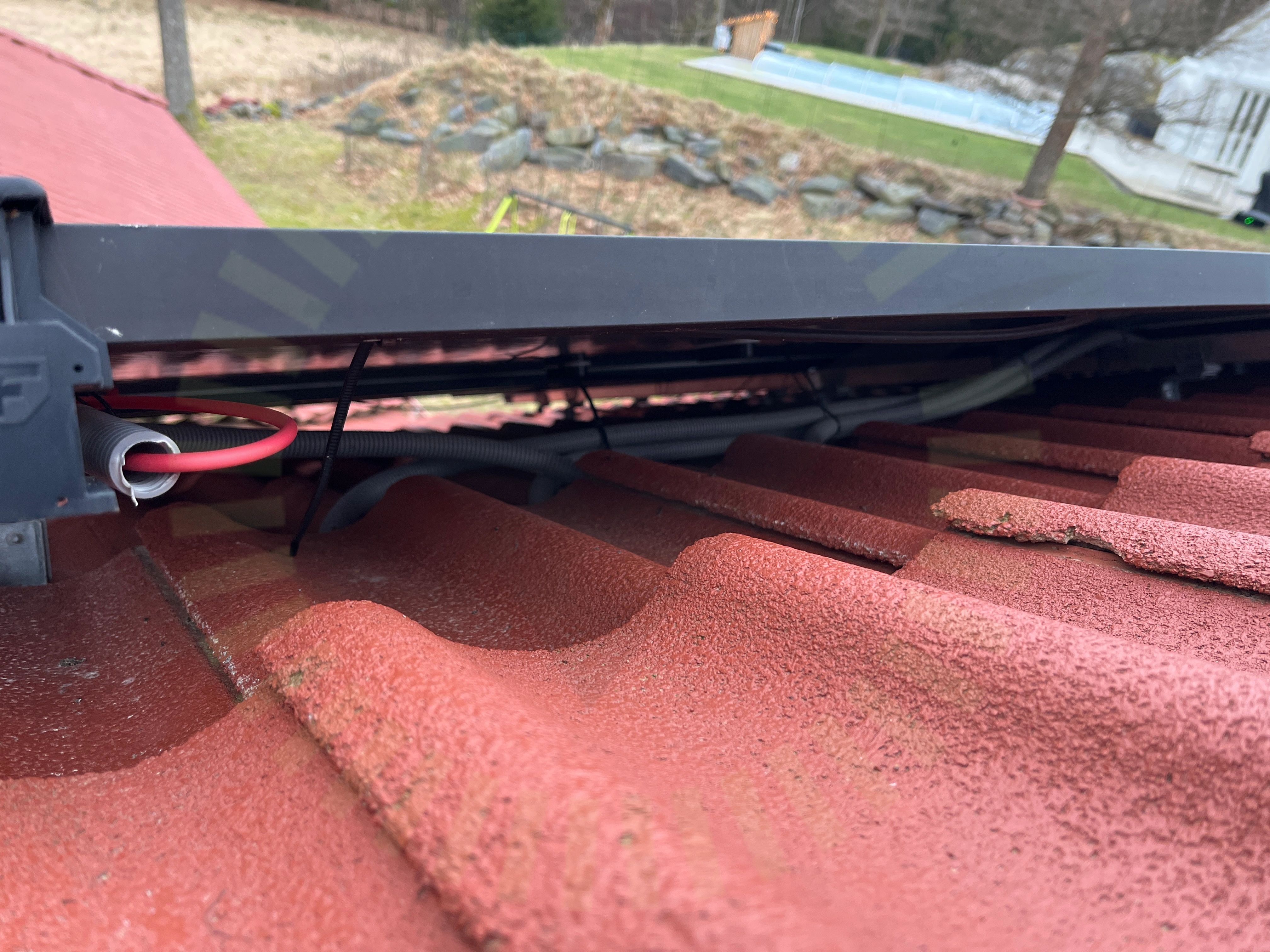

5.1 Kabeldragning mellan takytor

Inte godkänd

Slang placerad så det kan rinna in vatten i slangen och sen vidare under pannorna. Kablaget är bristfälligt uppsatt.

SS 436 40 00 (712.522.101)

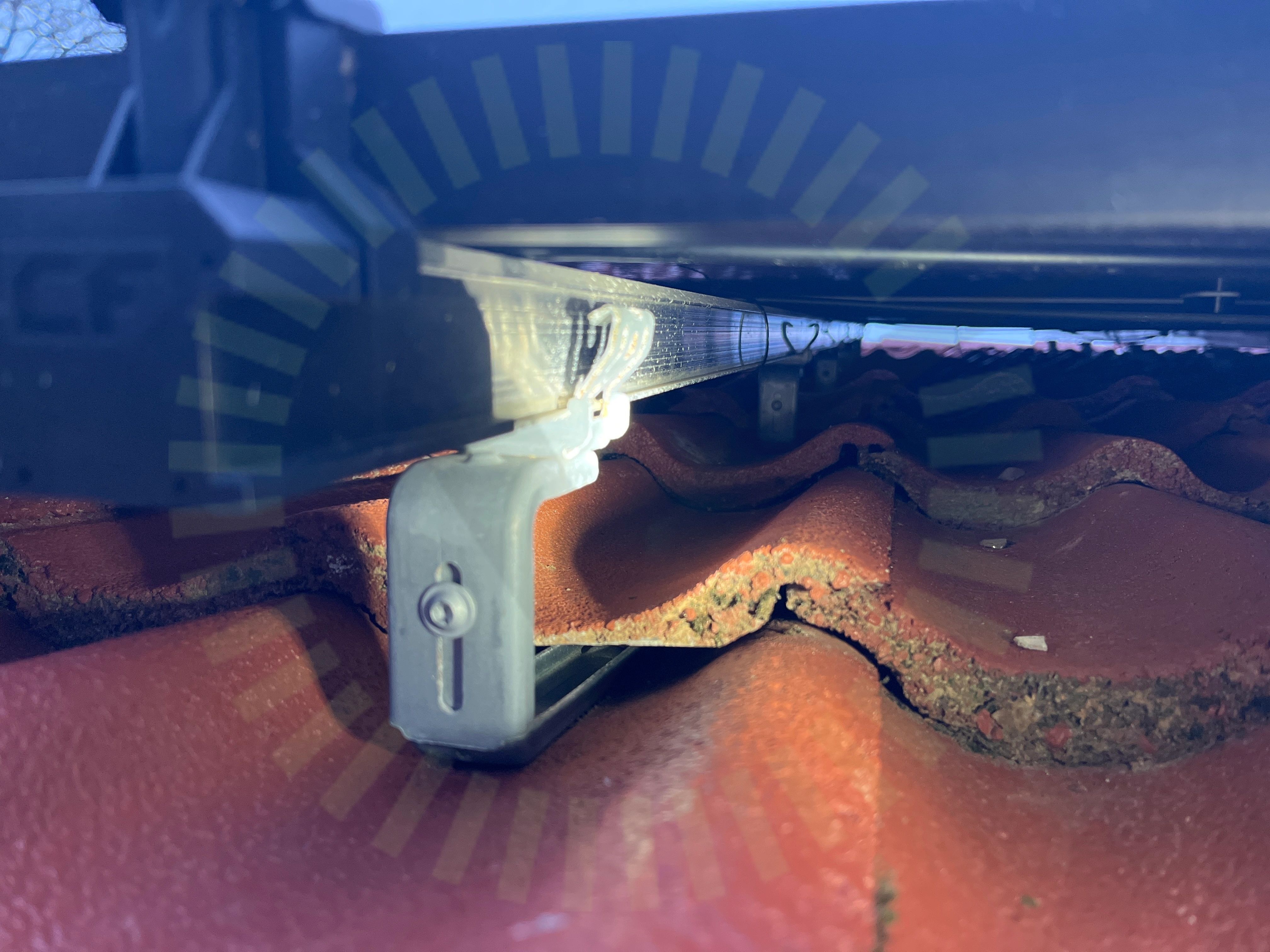

Förstärkningsskruv

5.2 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Kabeluppfästning

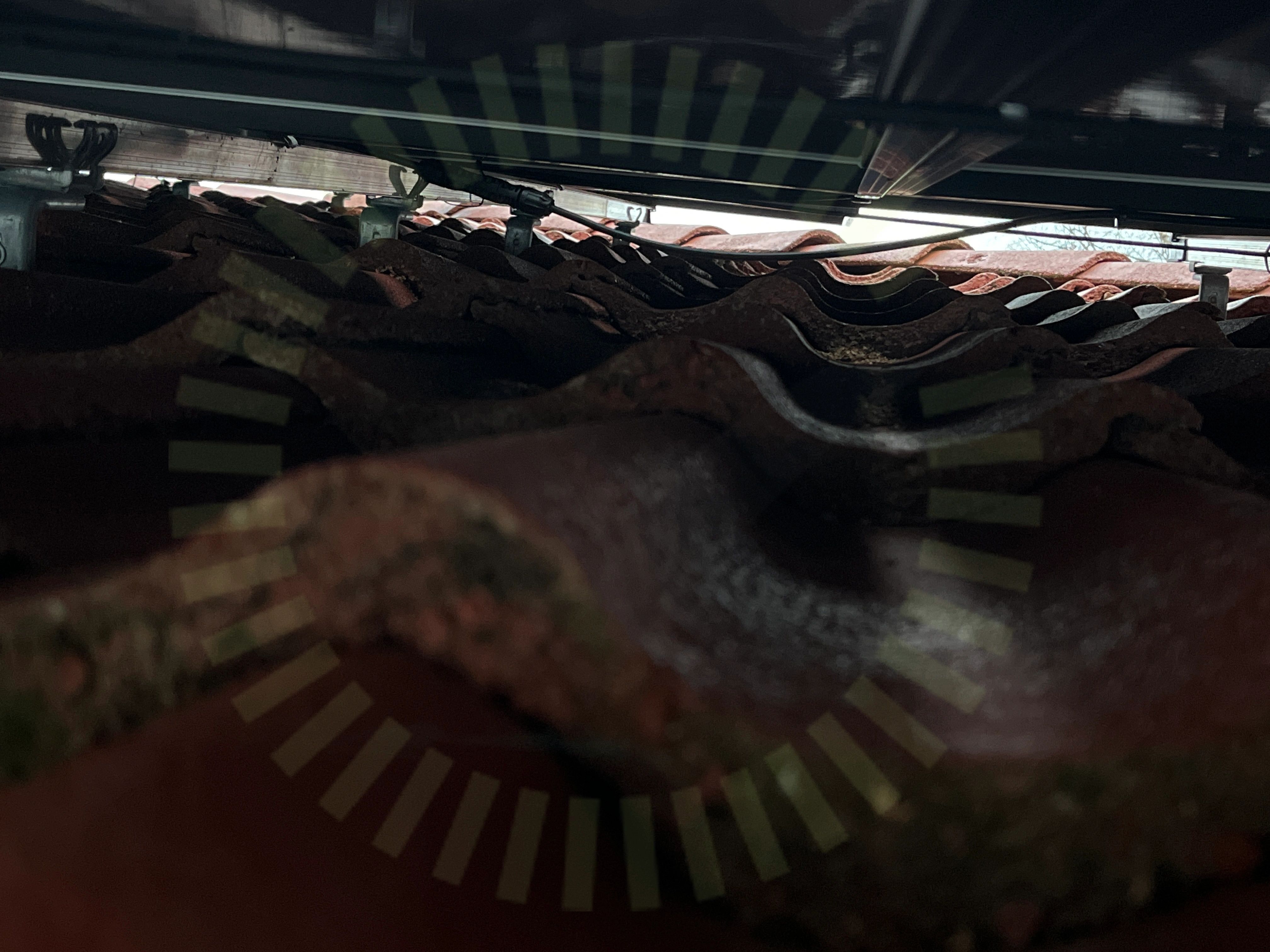

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Skenans utstick för klämma

5.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm. Ändklämman ligger inte emot panelens kant.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

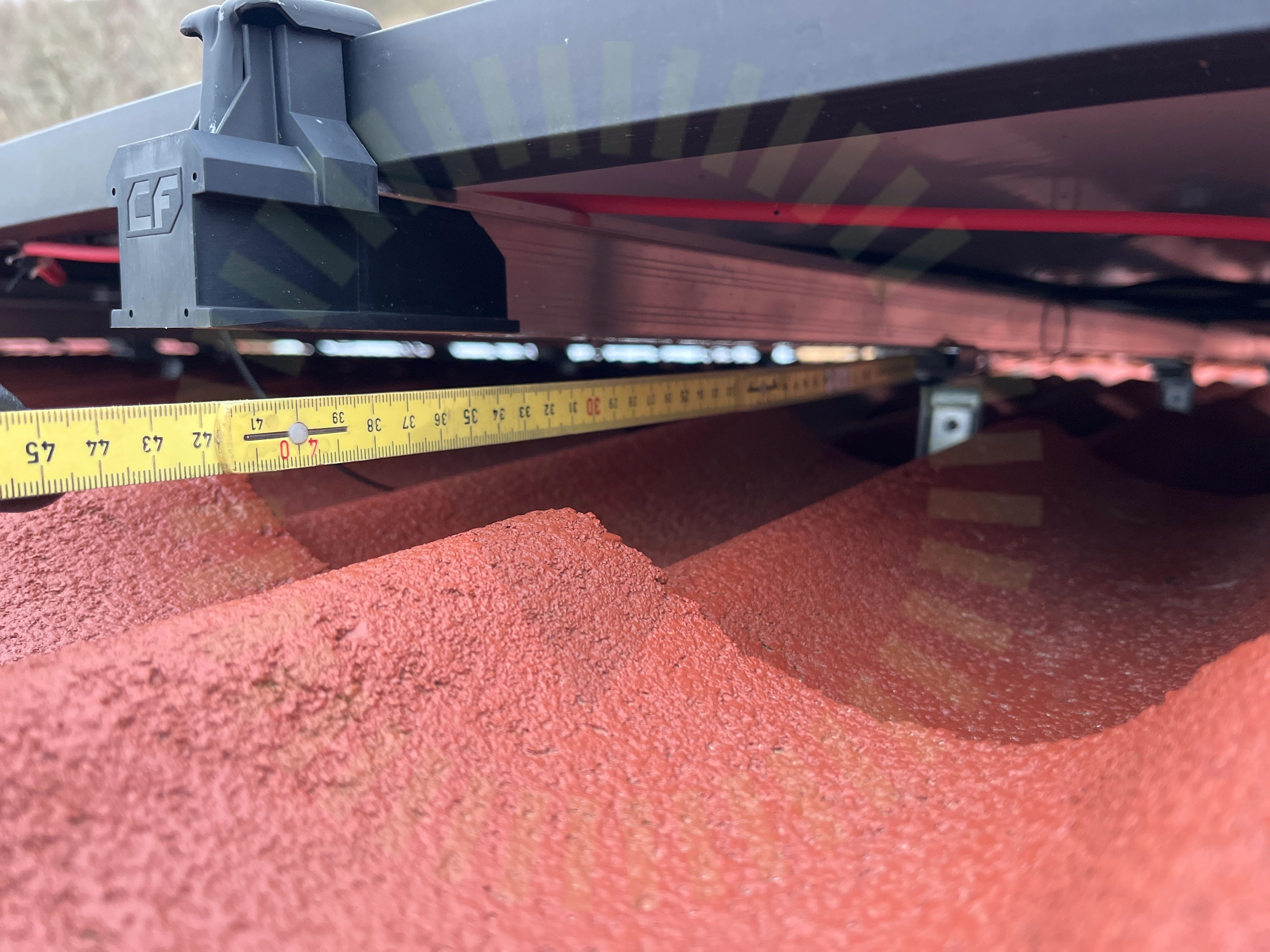

Skenornas överhäng

5.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

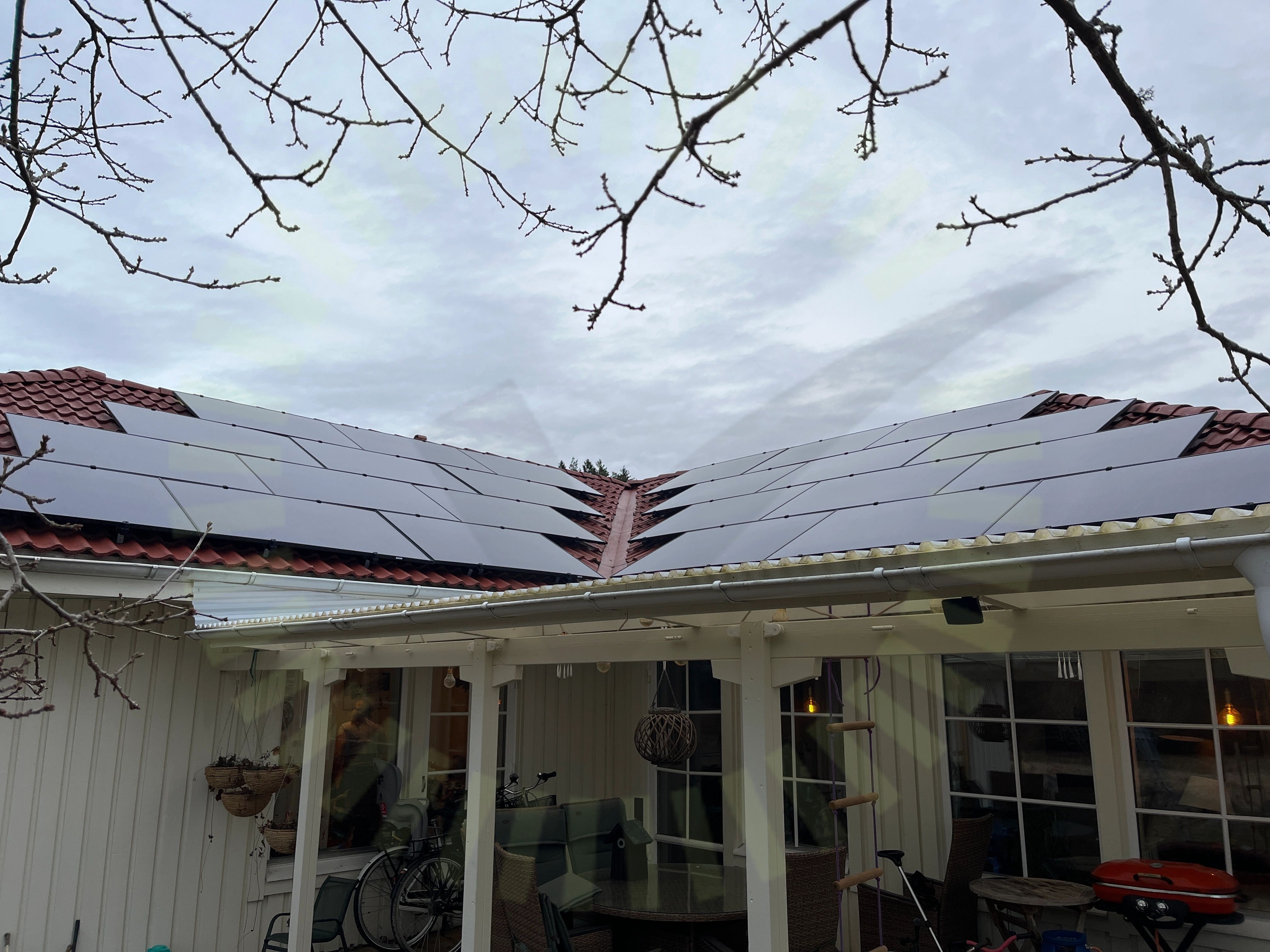

Snö- och Vindlastberäkning

5.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

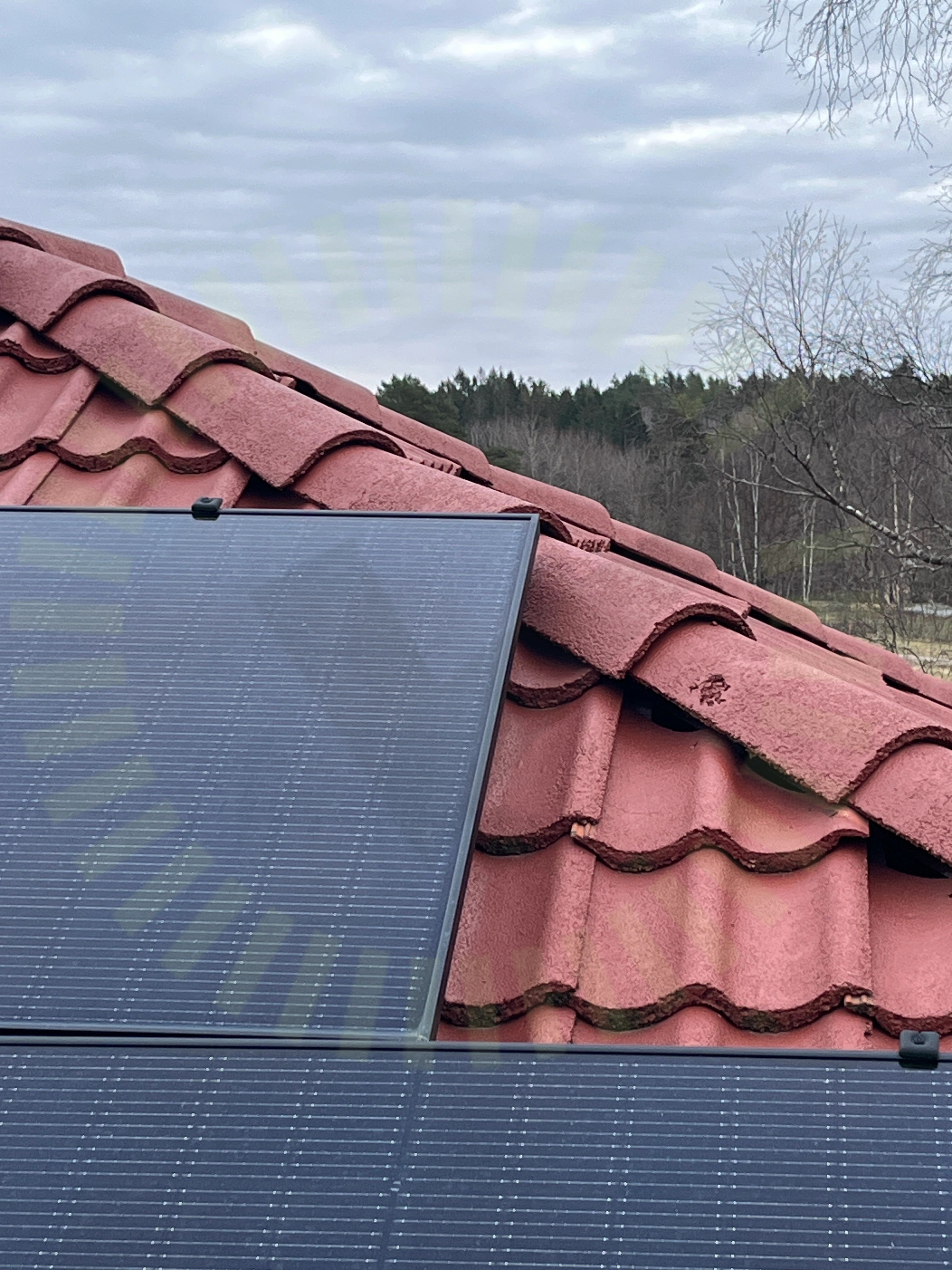

Säkerhetsavstånd

5.7 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

5.8 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning stämmer inte med verkligheten. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

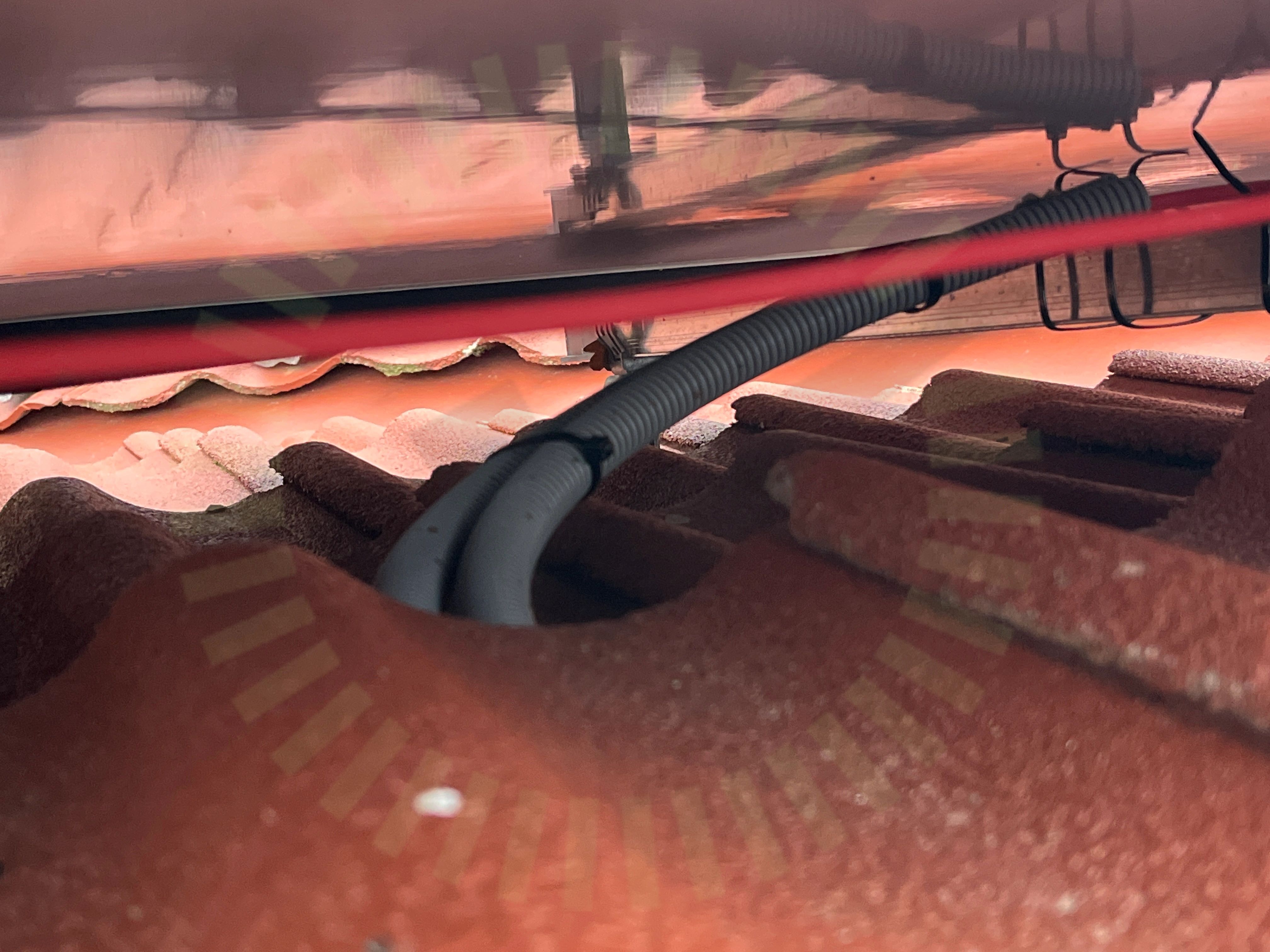

Väderbeständigt material

5.9 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

15/25
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpanna

Ej tillgängligt vid besiktning

1/25
Takgenomföring

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

7/17

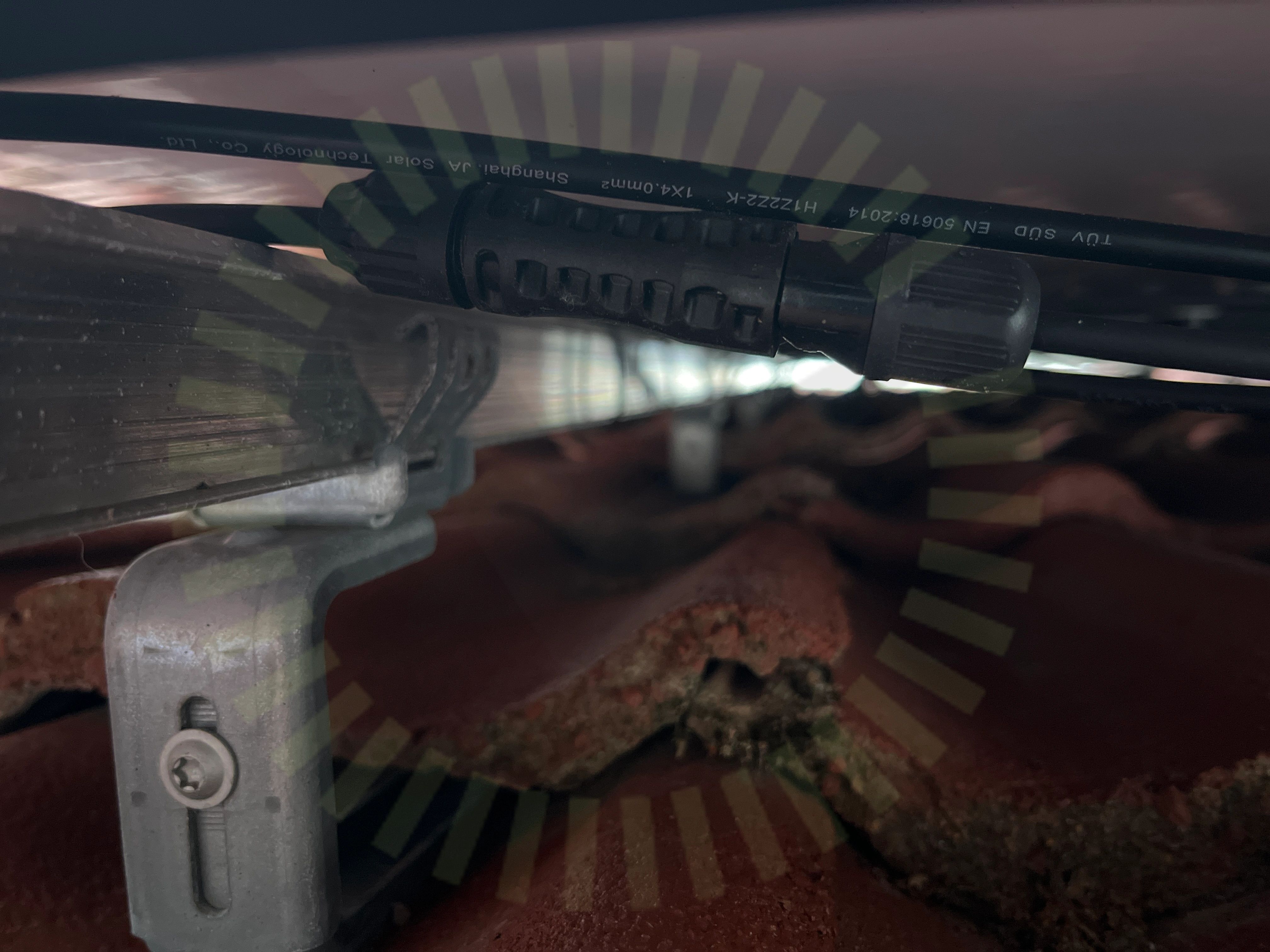

Förbindelse av kontakter

6.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Panelkablagets böjradie

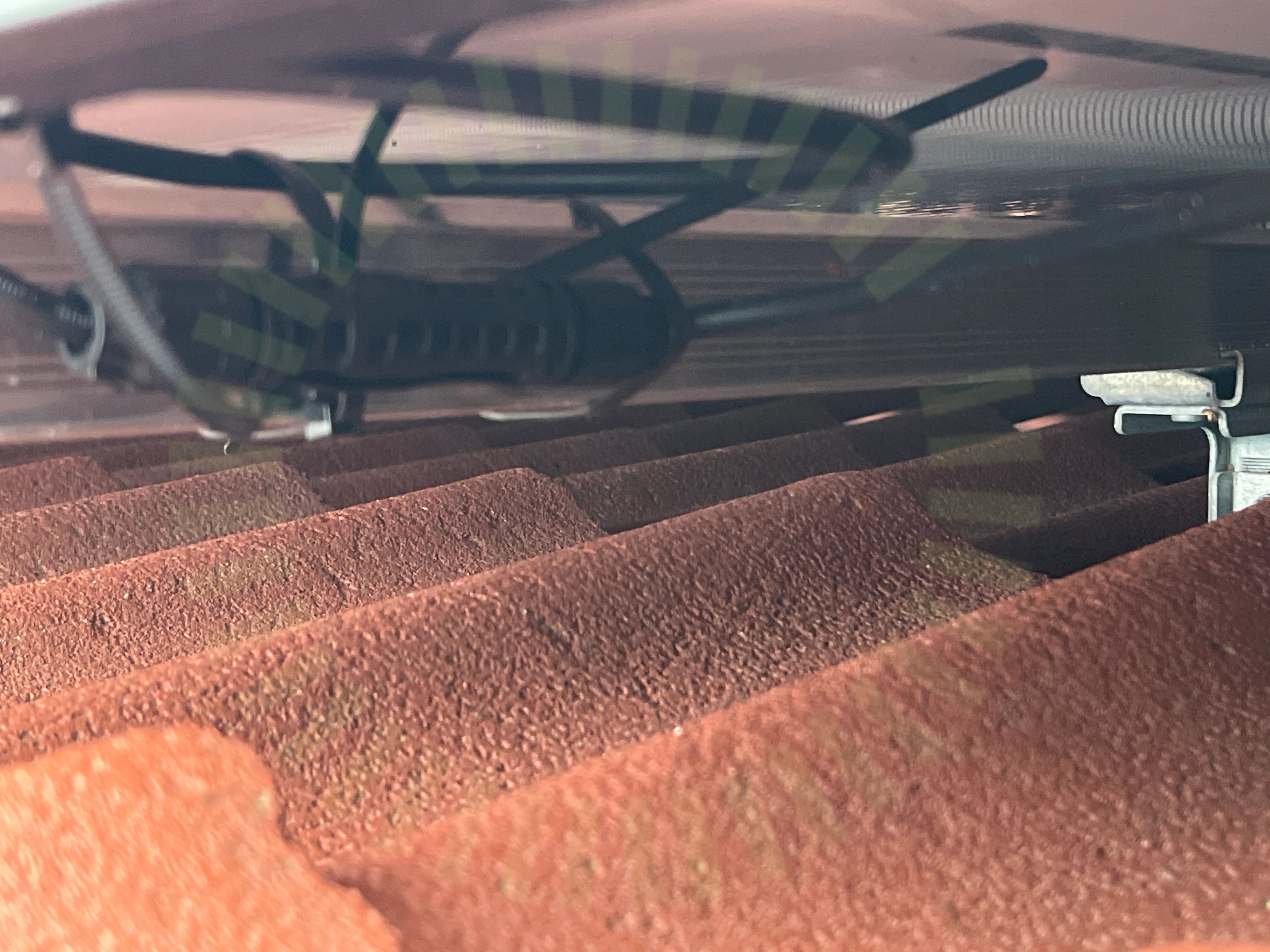

6.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie vid kontakterna.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

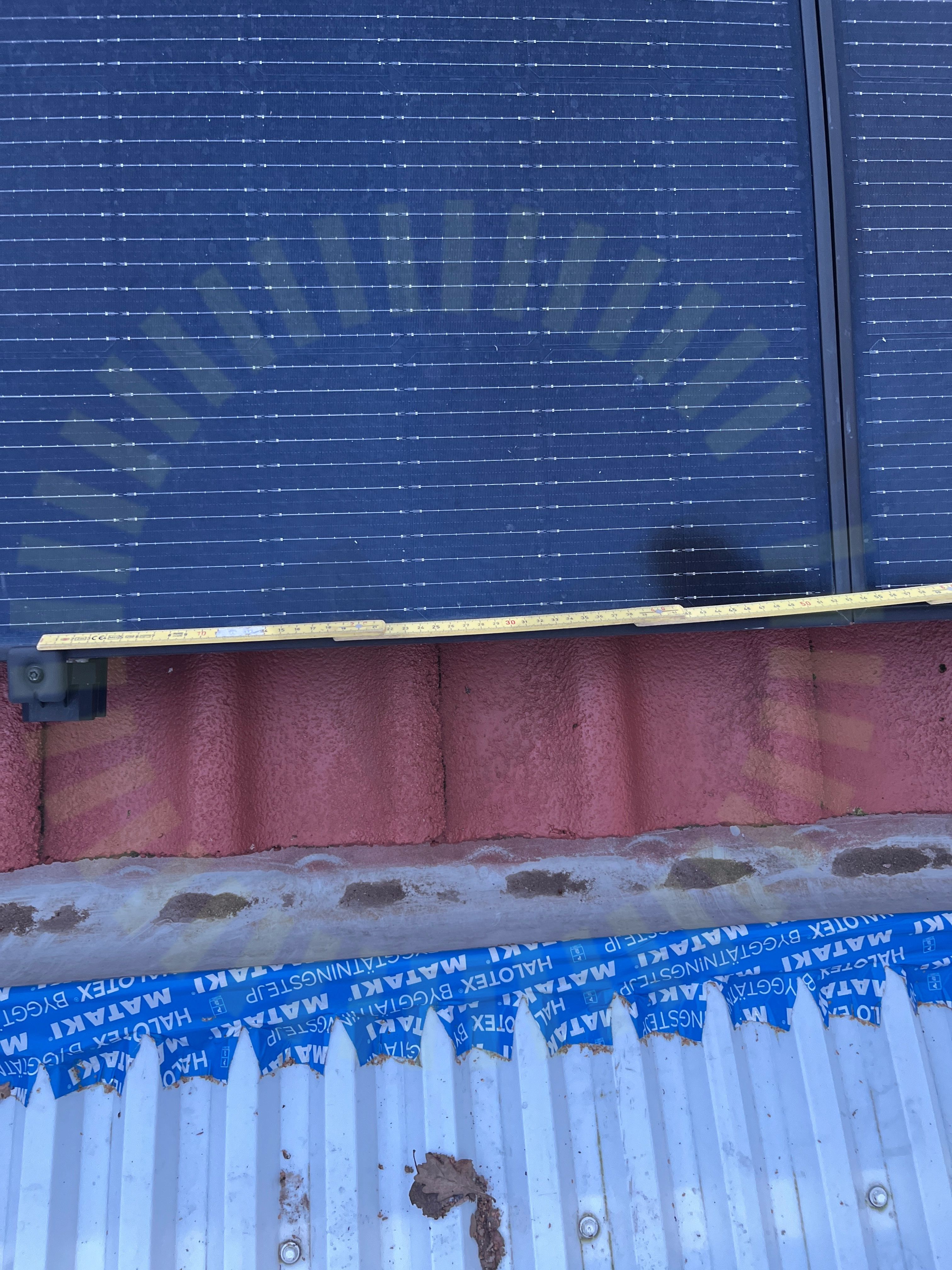

Klämmornas placering

6.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

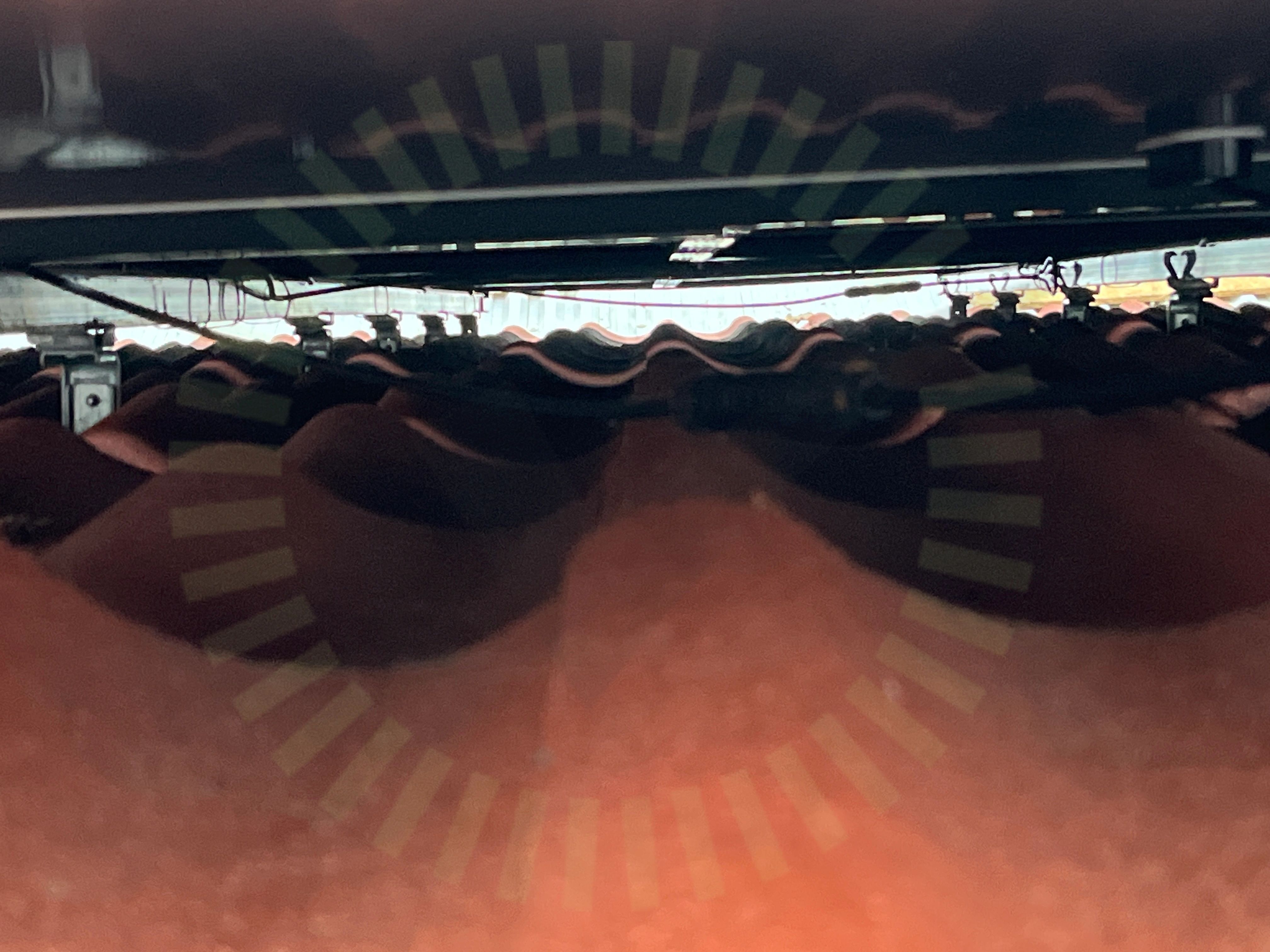

Kontaktdon

6.4 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

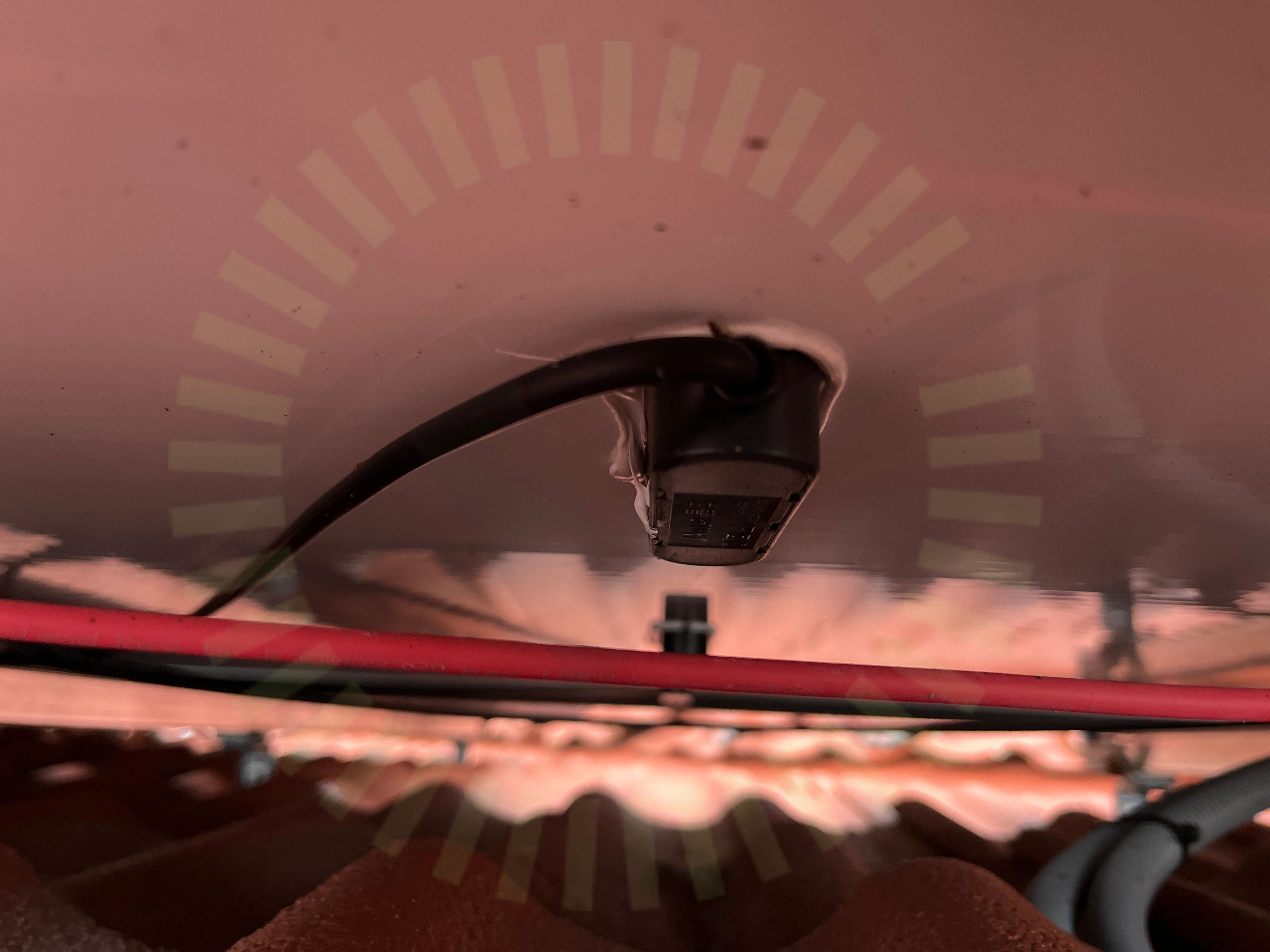

Kopplingslåda böjradie

6.5 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

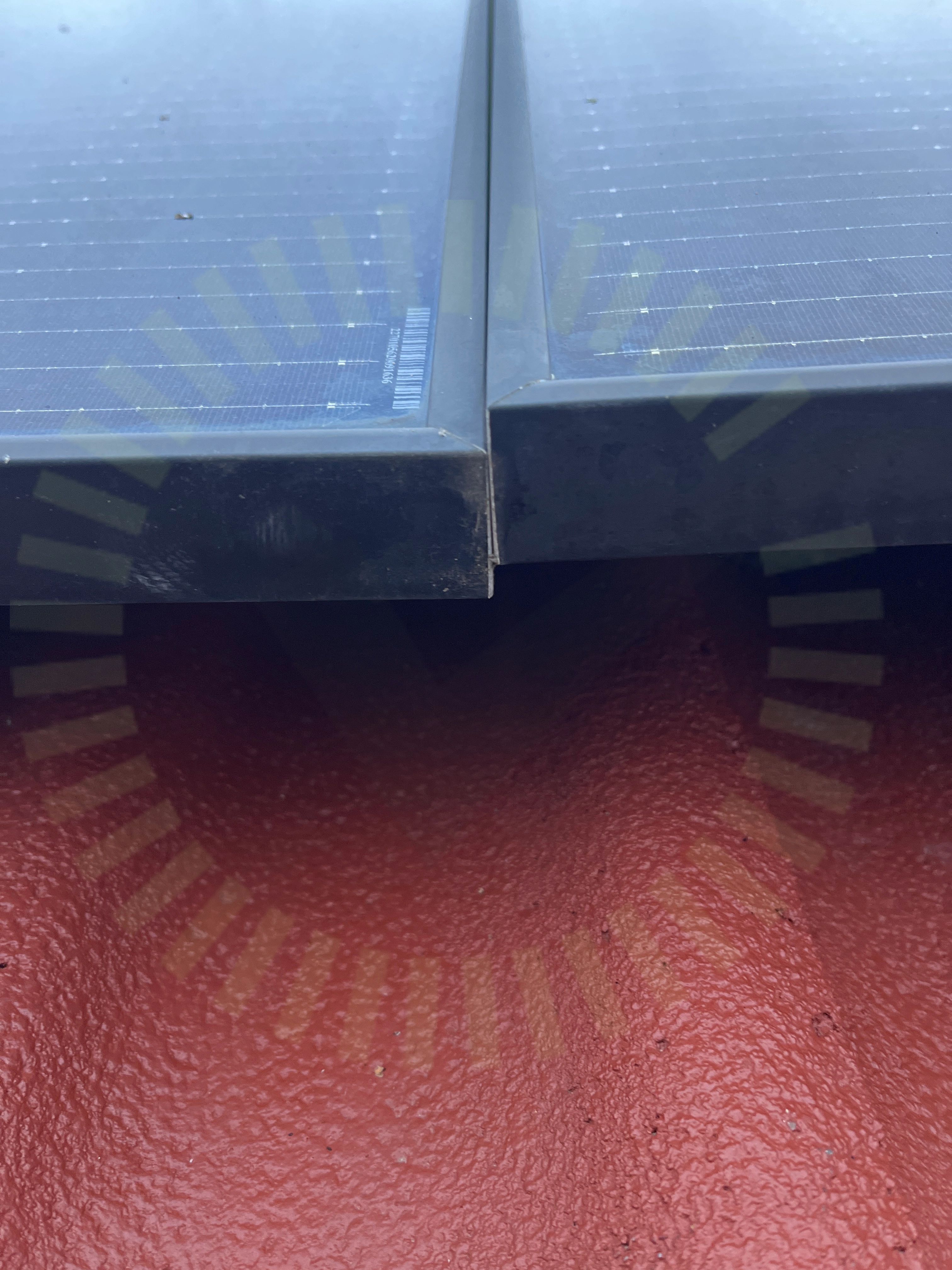

Panelramar separerade

6.6 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

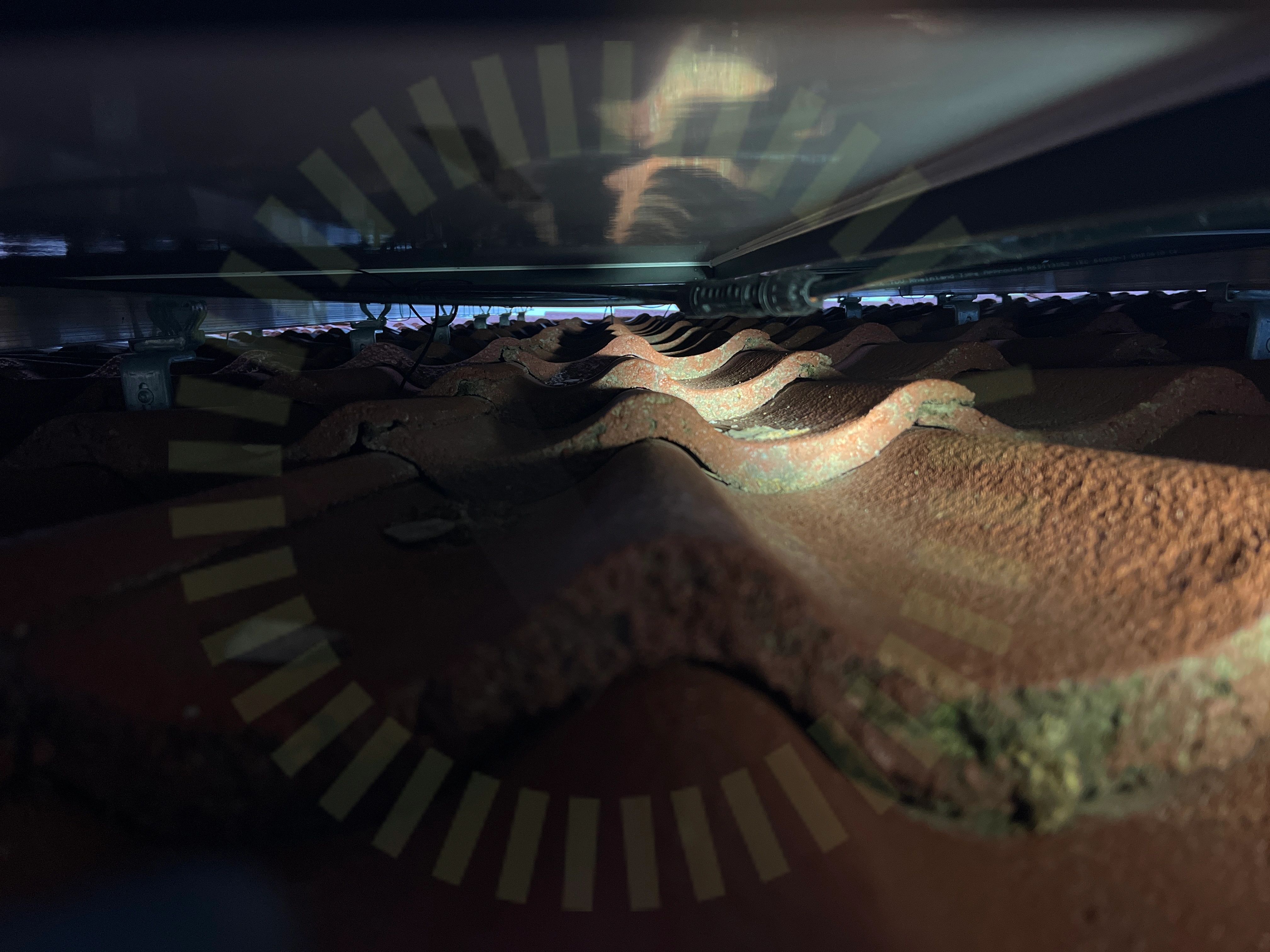

Stress på kontakter

6.7 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

9/17
Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningPunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Okänd Solpanel

Ej tillgängligt vid besiktning

1/1
Strängförläggning

Undercentral

Anmärkningar

1/6

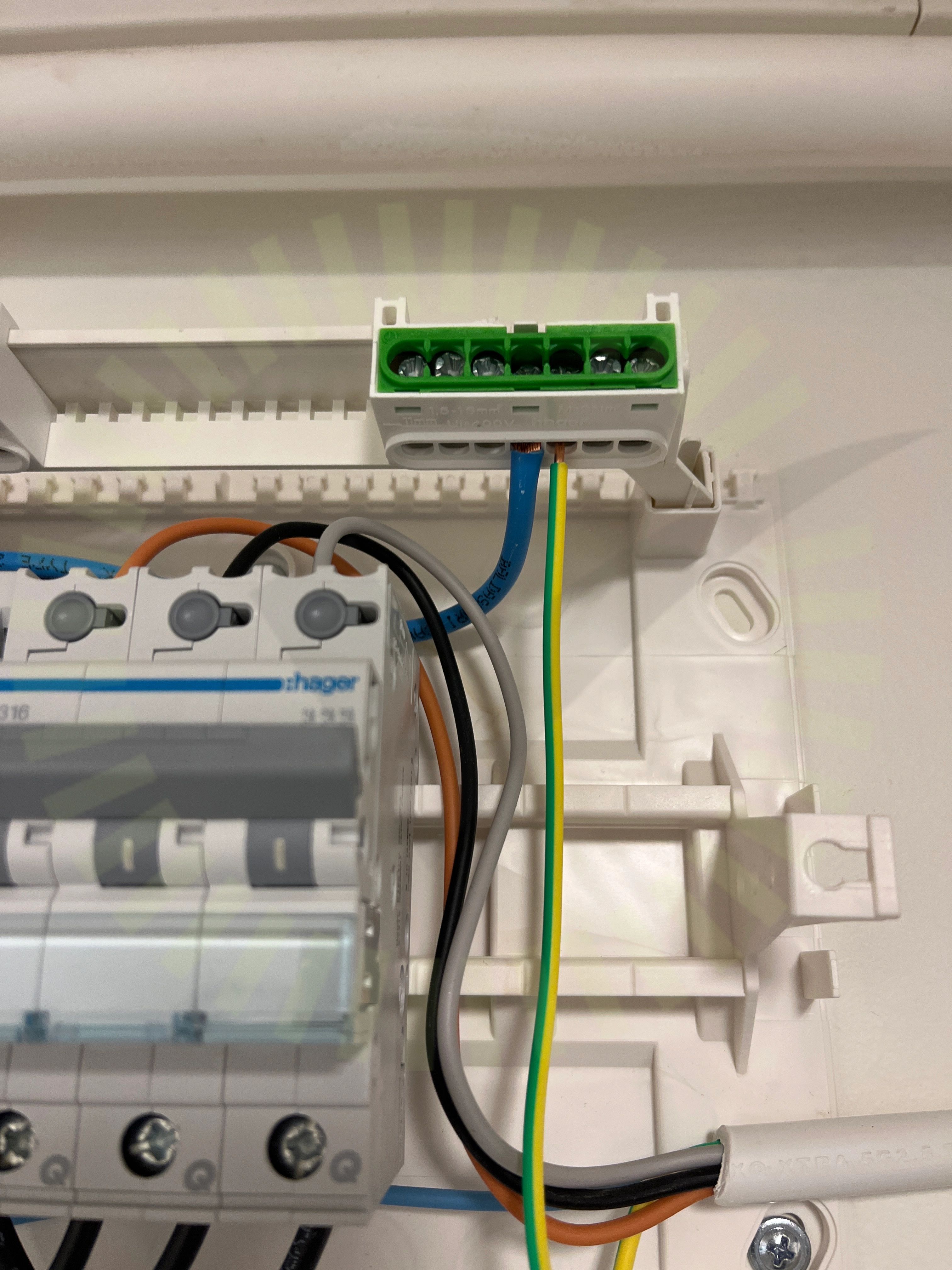

Femledarsystem

8.1 Femledarsystem

Inte godkänd

Jordkabeln är fel färg.

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

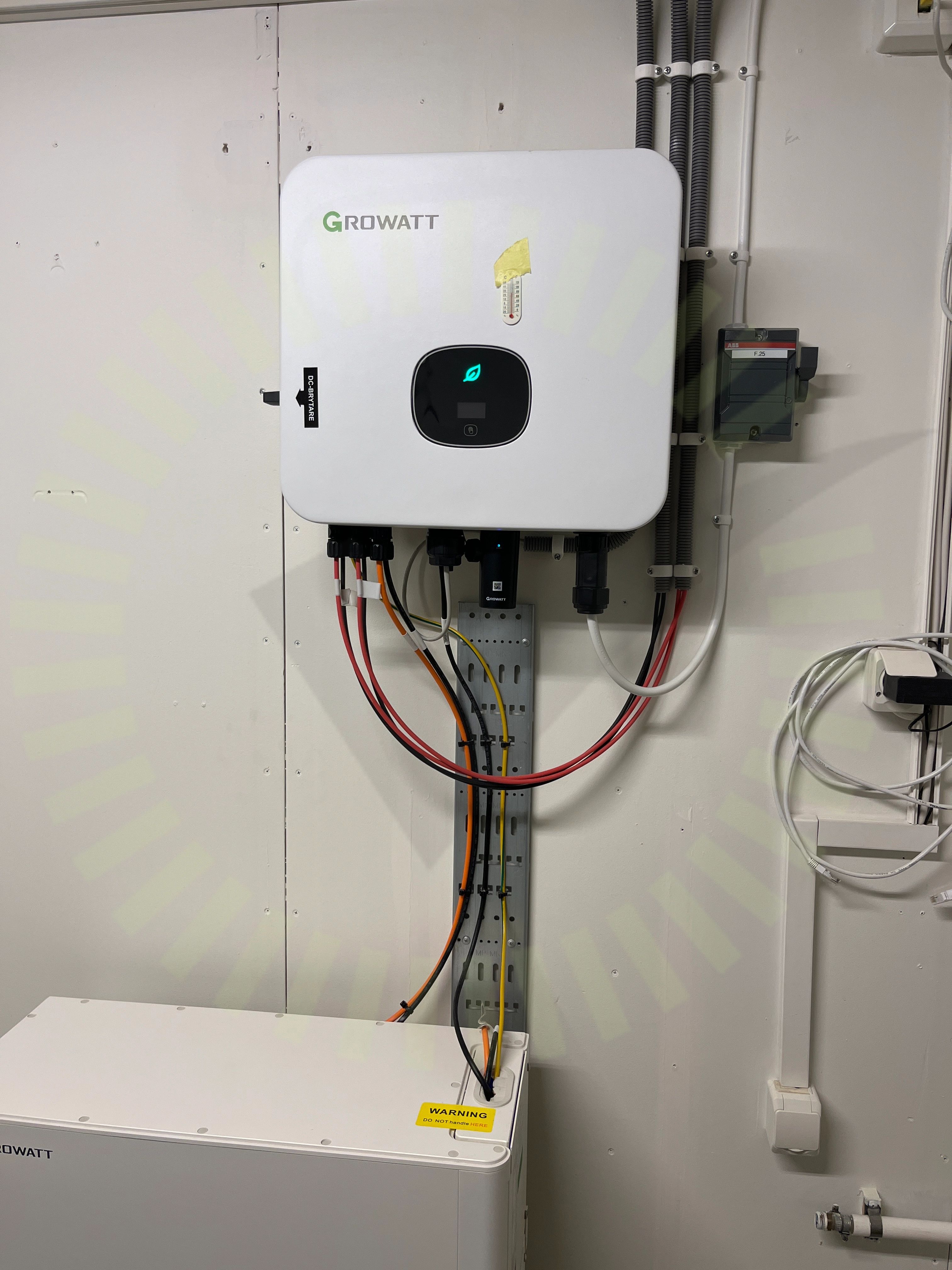

Varning för likspänning

9.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

3/35

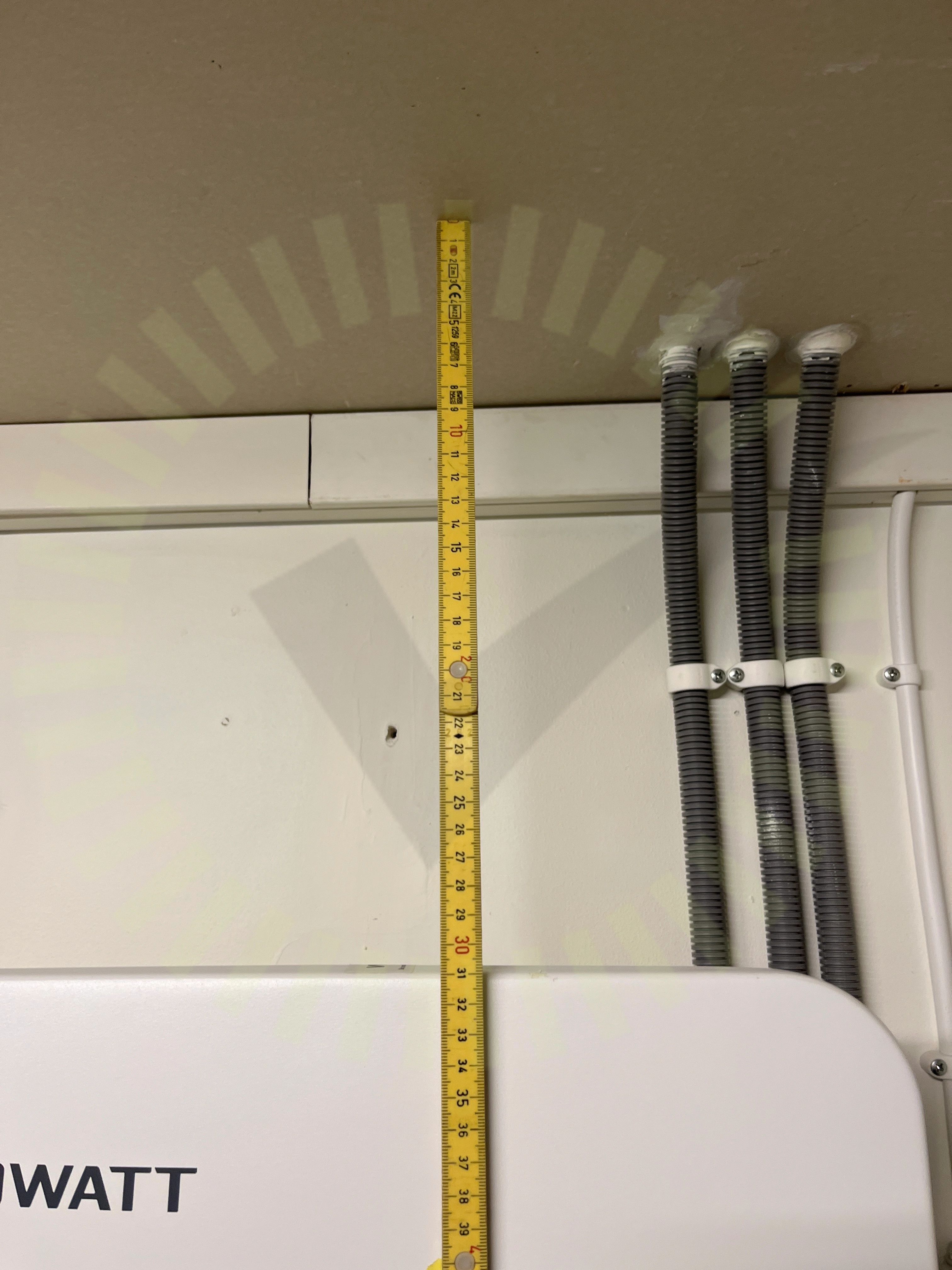

Avstånd närliggande objekt

10.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12
Enkelisolerade ledare

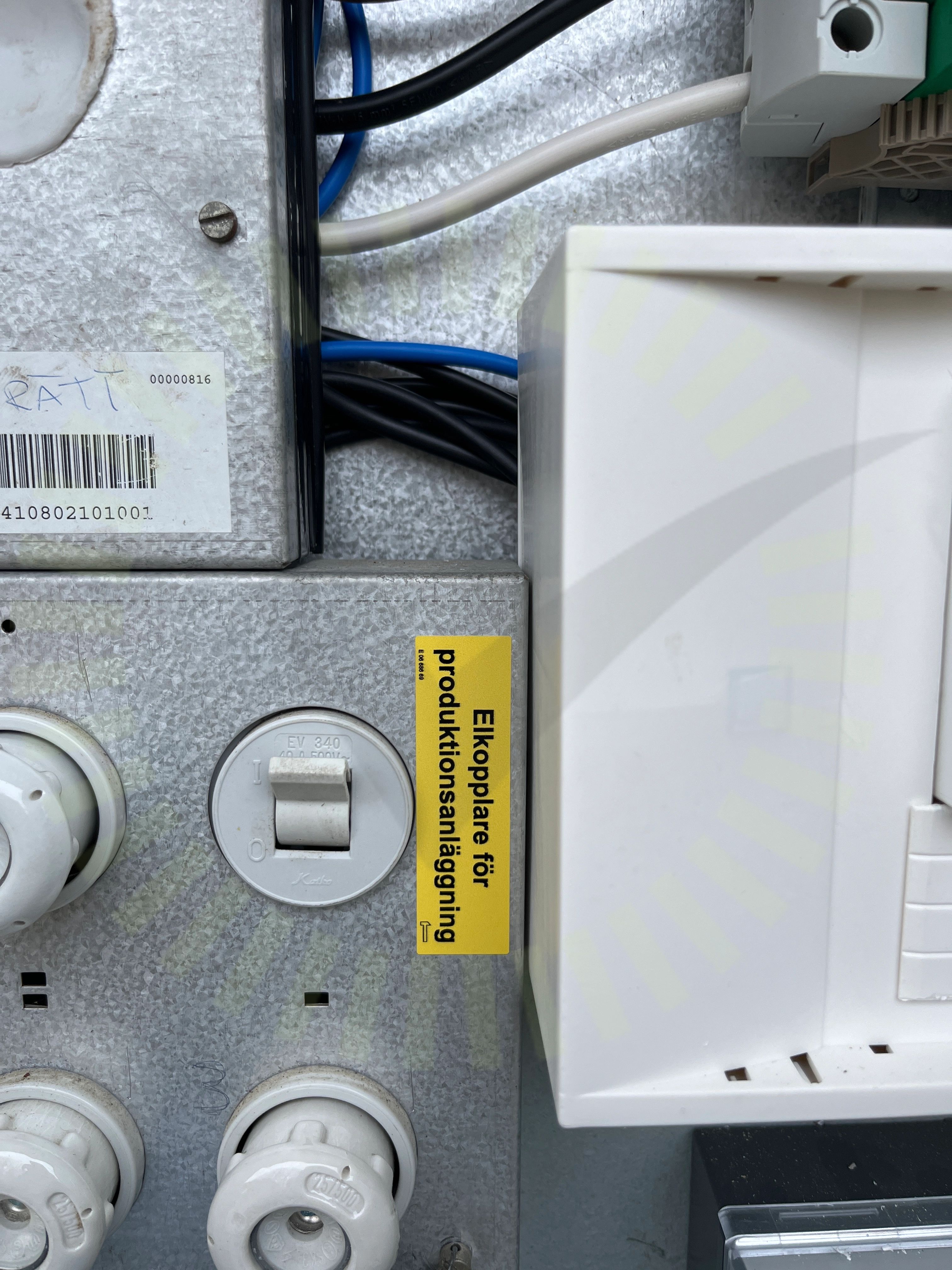

10.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

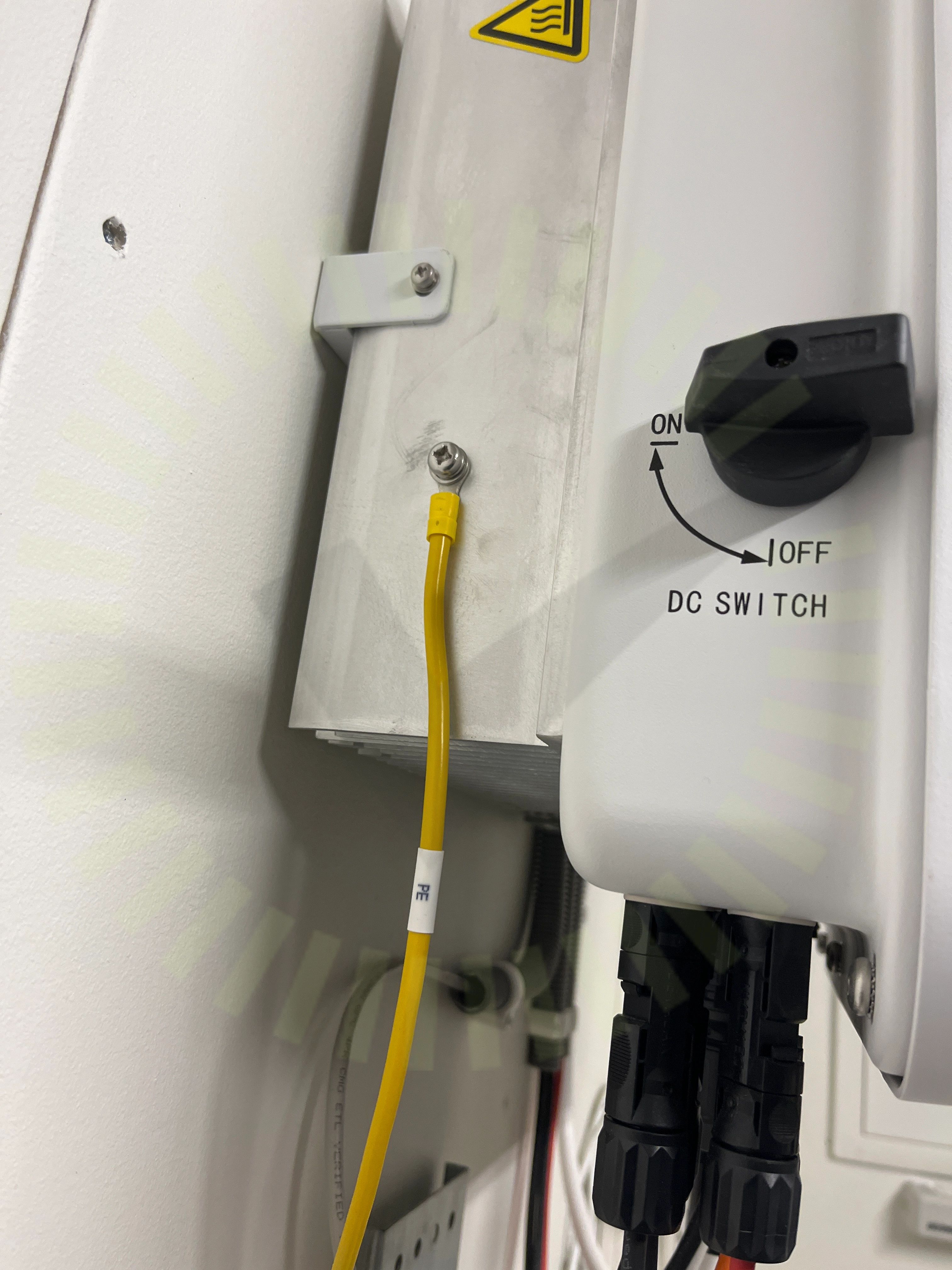

Jordning av chassi

10.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Detta är en jordkabel mellan batteri och växelriktaren.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

Godkända kontrollpunkter

32/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
