Besiktningsrapport

9.6

Installation genom

Nova Solar

Datum

31 januari 2024

Ort

Torslanda, Västra Götalands län

Kabeluppfästning

Föremål mot bakstycke

Panelkablagets böjradie

+ 2

94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

OptimerareHuawei: SUN2000-450W-P

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörUndercentral

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

1/42

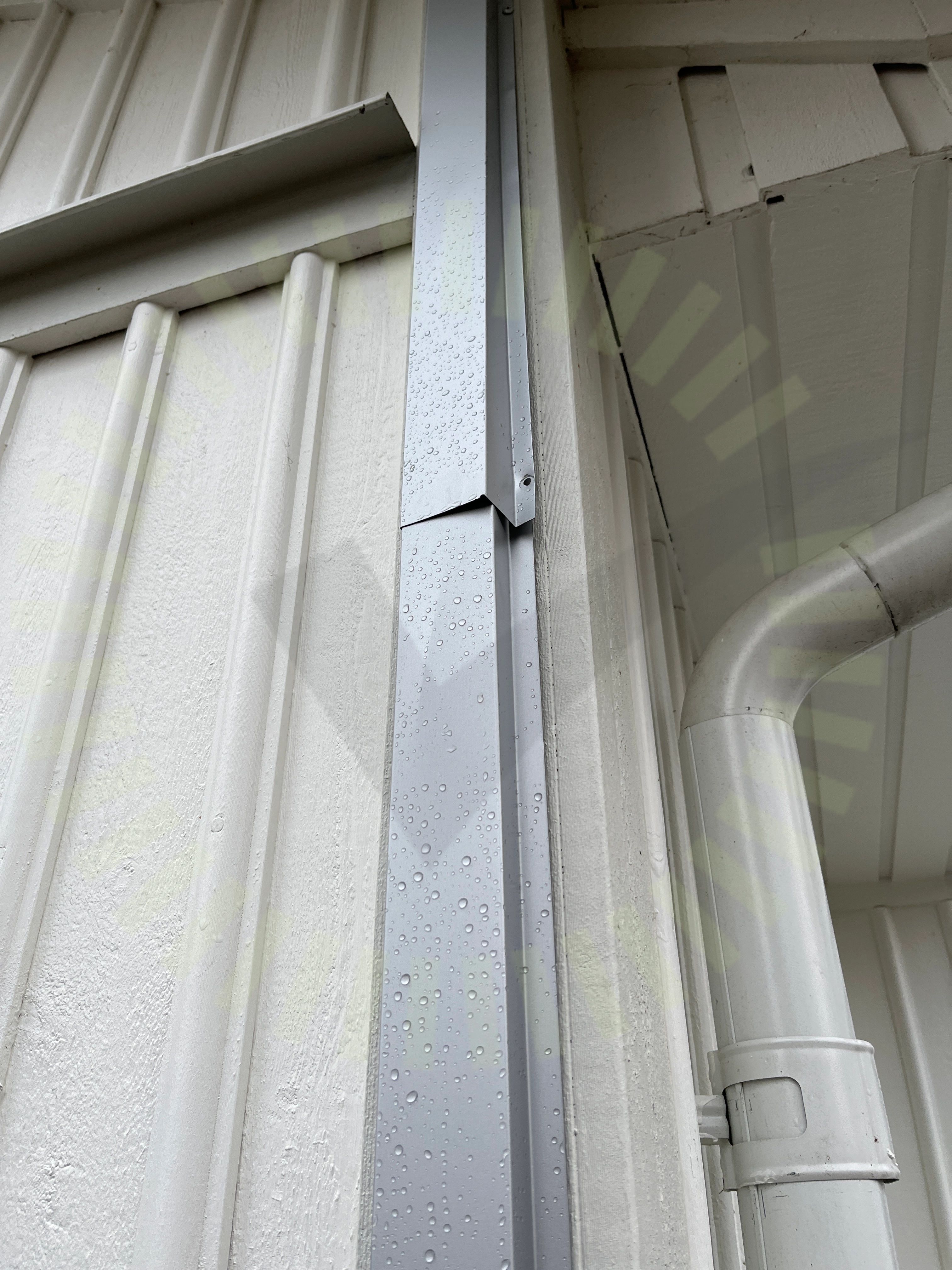

2.1 DC Kablage förläggning

Inte godkänd

Det fattas en skruv på kabelskyddet.

Godkända kontrollpunkter

40/42

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/42

Strängdesign

Huawei: SUN2000-450W-P

Anmärkningar

1/9

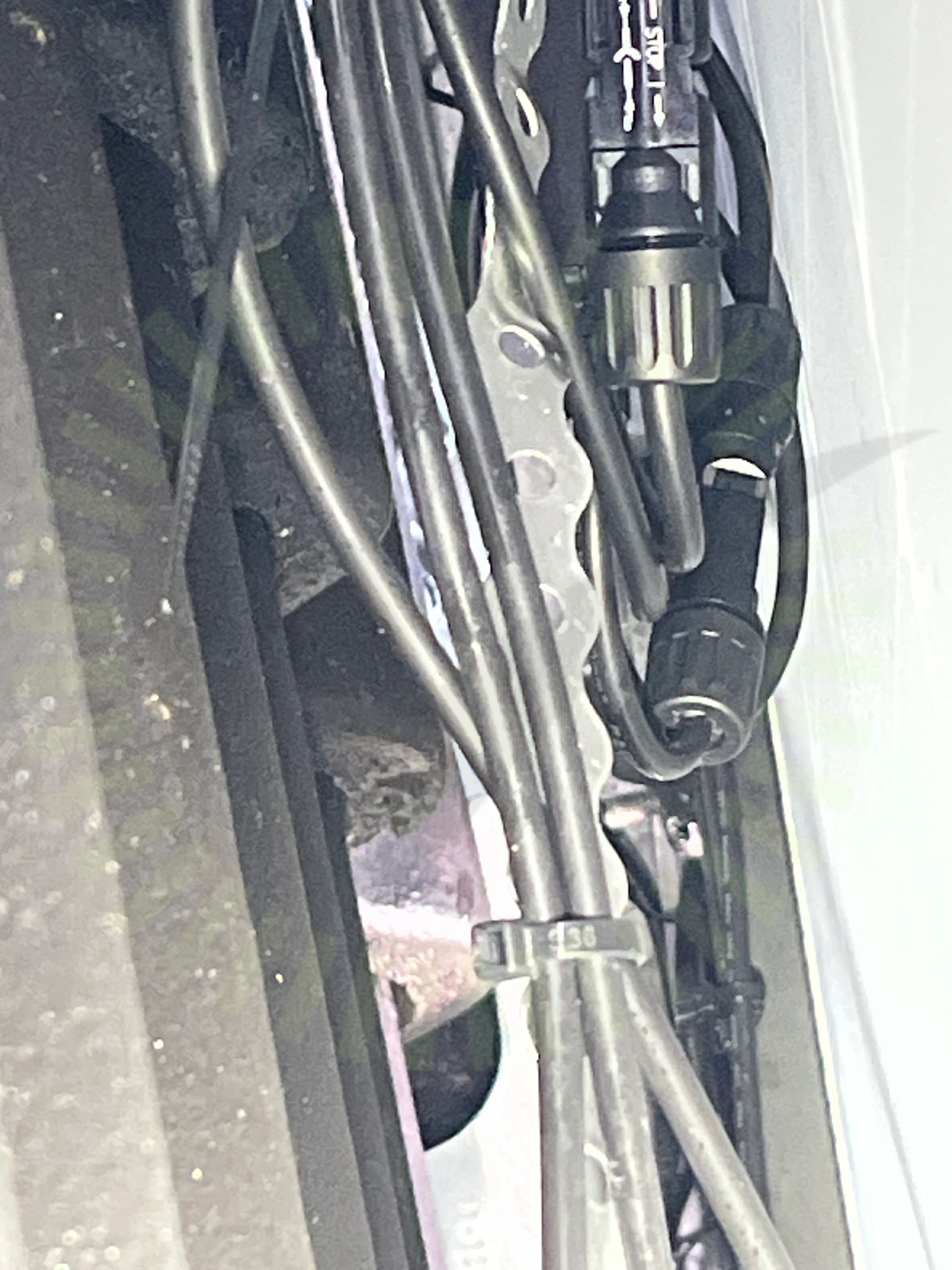

3.1 Dragavlastade

Inte godkänd

Optimerarens kablage har för skarp böjradie.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

7/9

Antal optimerareAvstånd närliggande objektAvstånd till växelriktareDC KontakterFastsäkring av optimerareMätvärde optimerad strängSträngdesign för SUN2000-M2

Ej tillgängligt vid besiktning

1/9

Max total effekt

Longi: LR5-54HPB

Anmärkningar

3/17

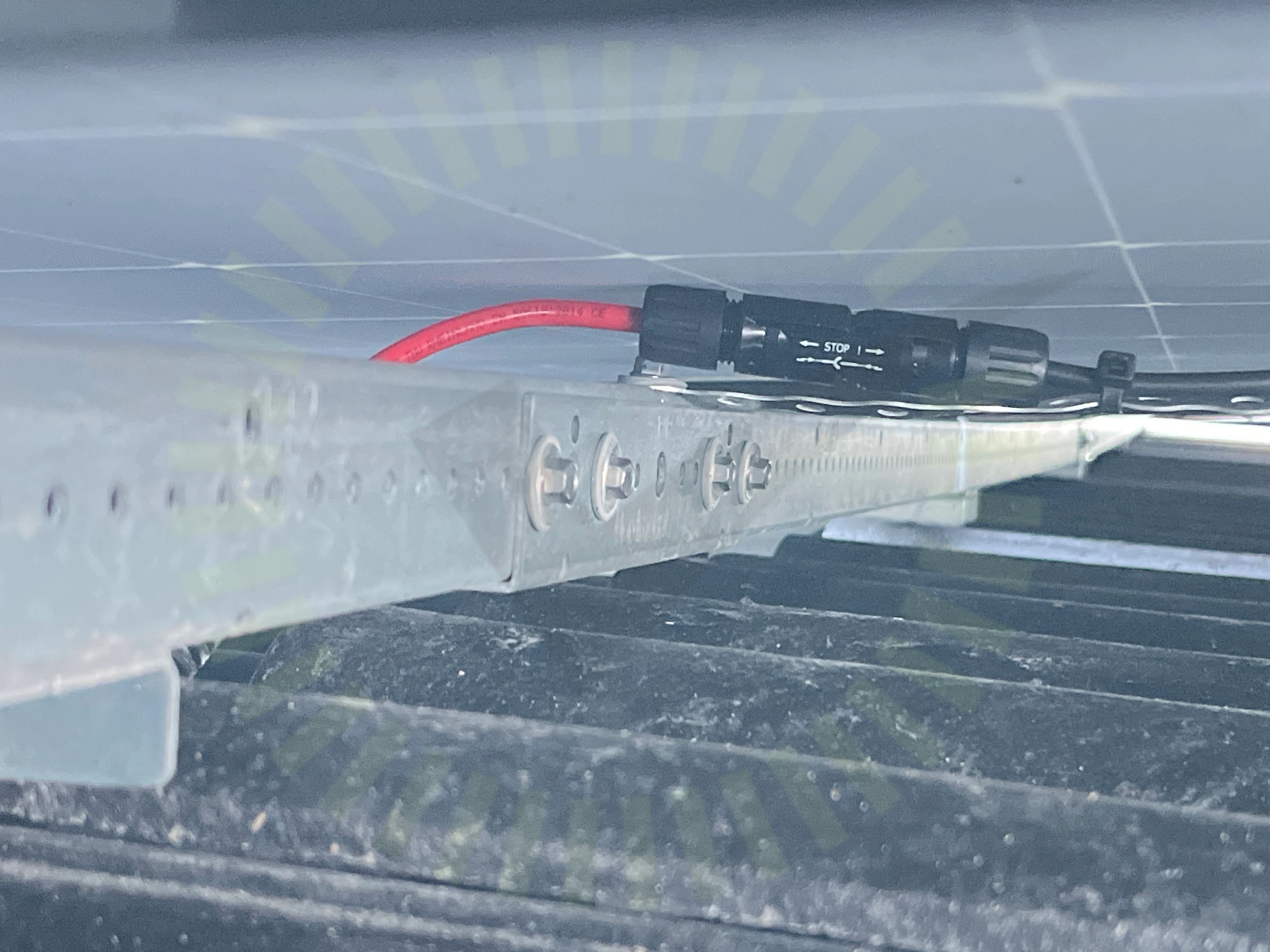

4.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

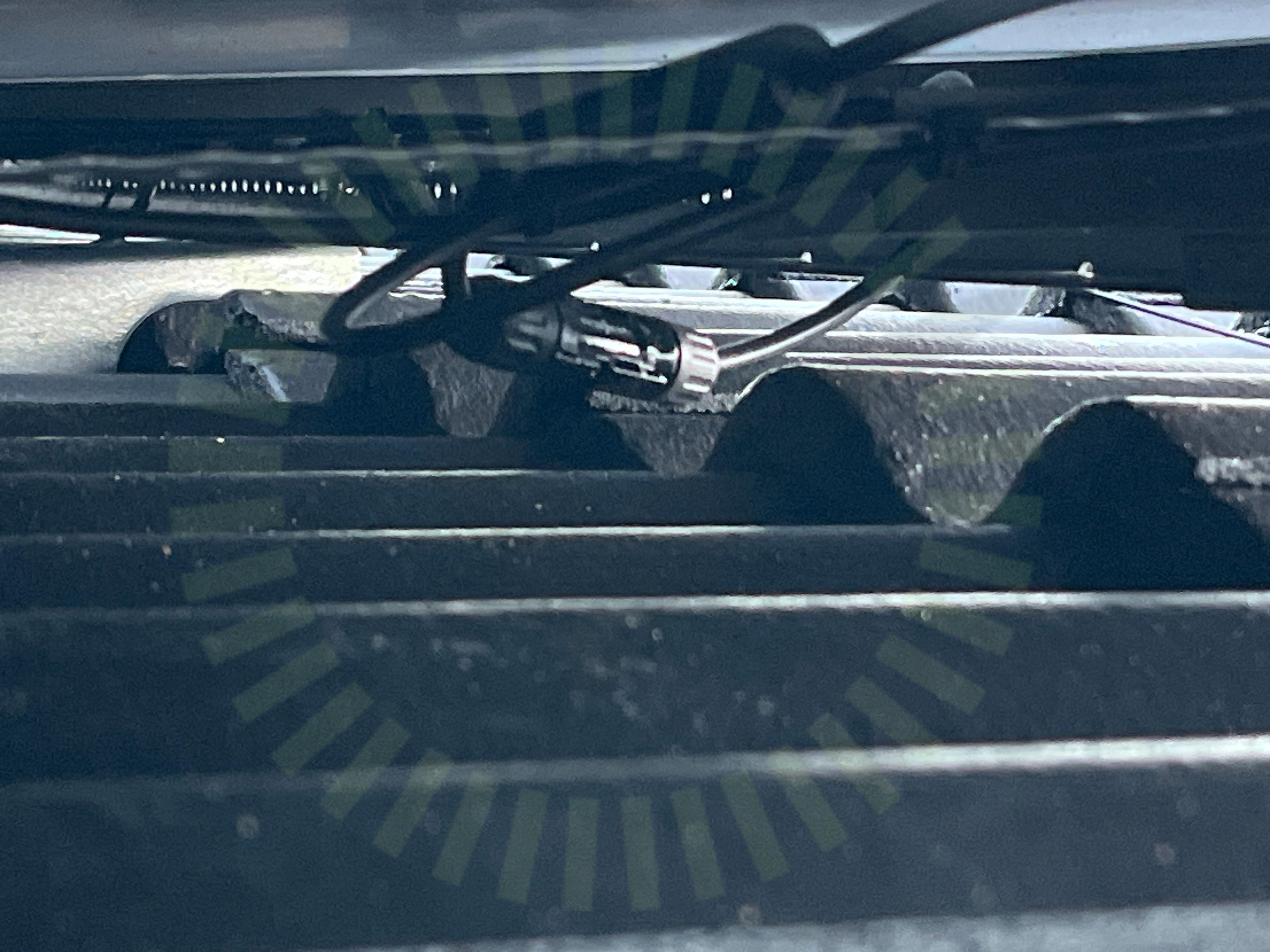

4.2 Kontaktdon

Inte godkänd

Kontakten är bristfälligt uppsatt.

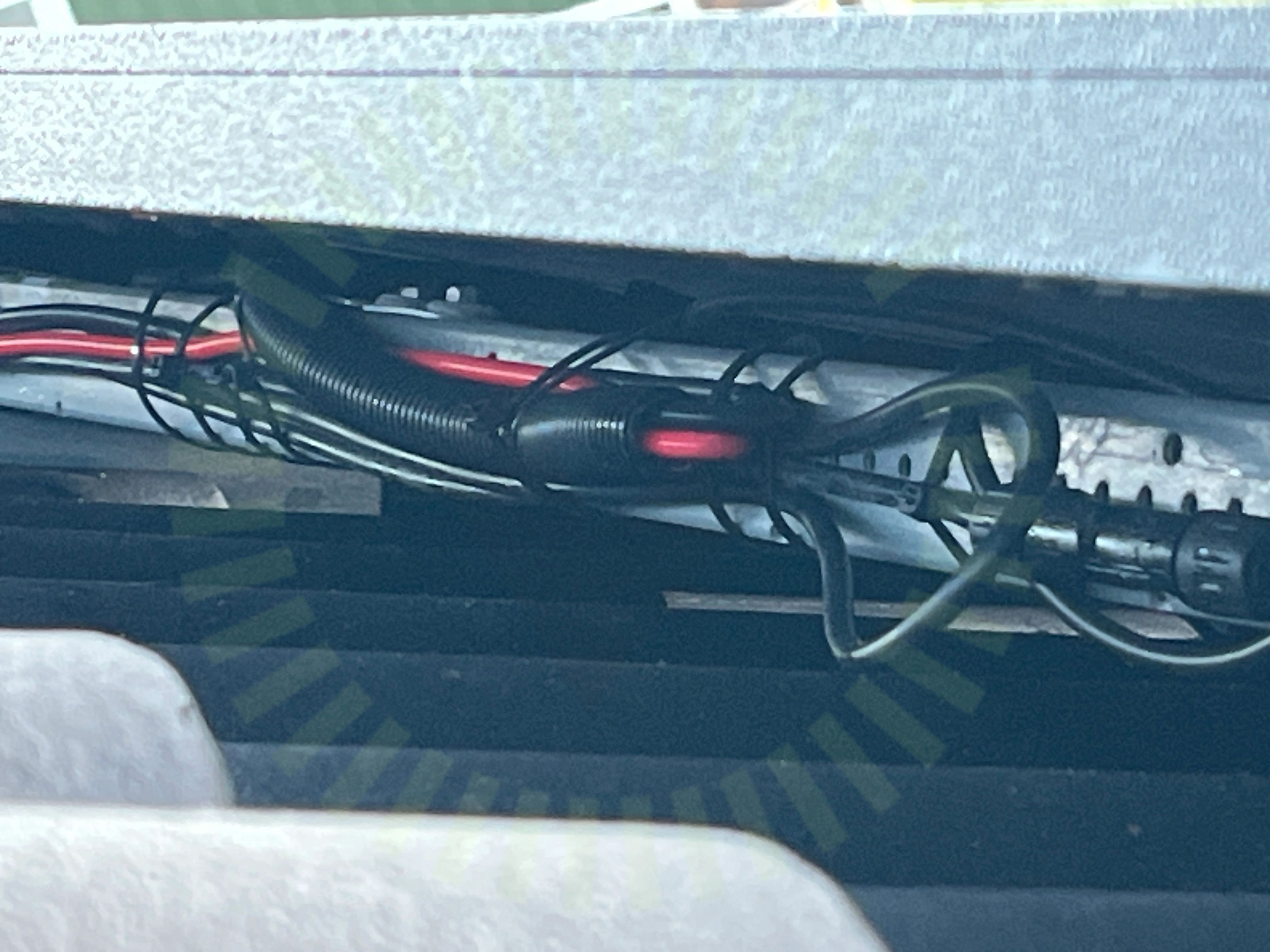

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

13/17

Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKopplingslåda böjradieMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Nordmount Panntak: Bärläkt

Anmärkningar

1/22

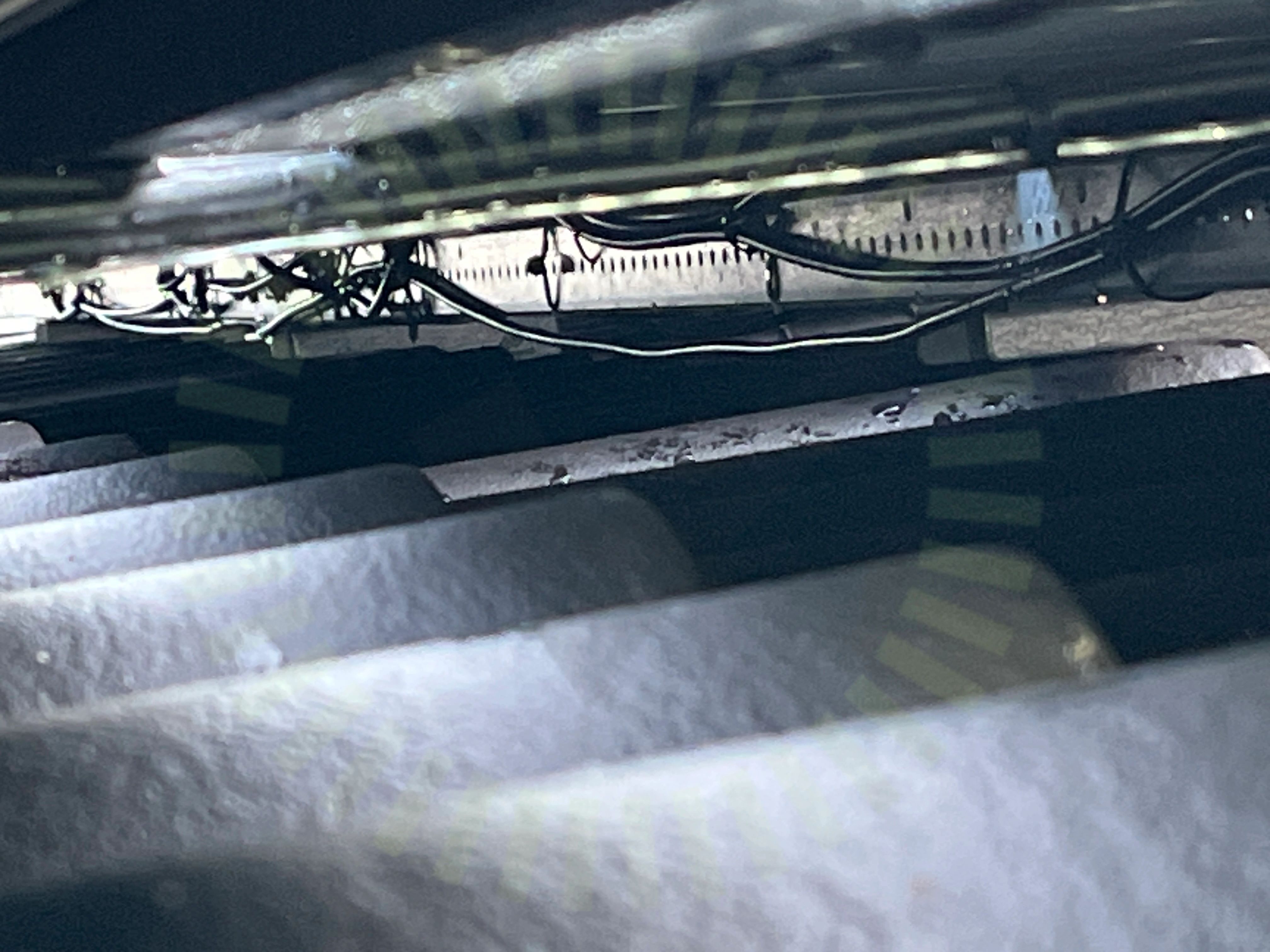

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

21/22

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
