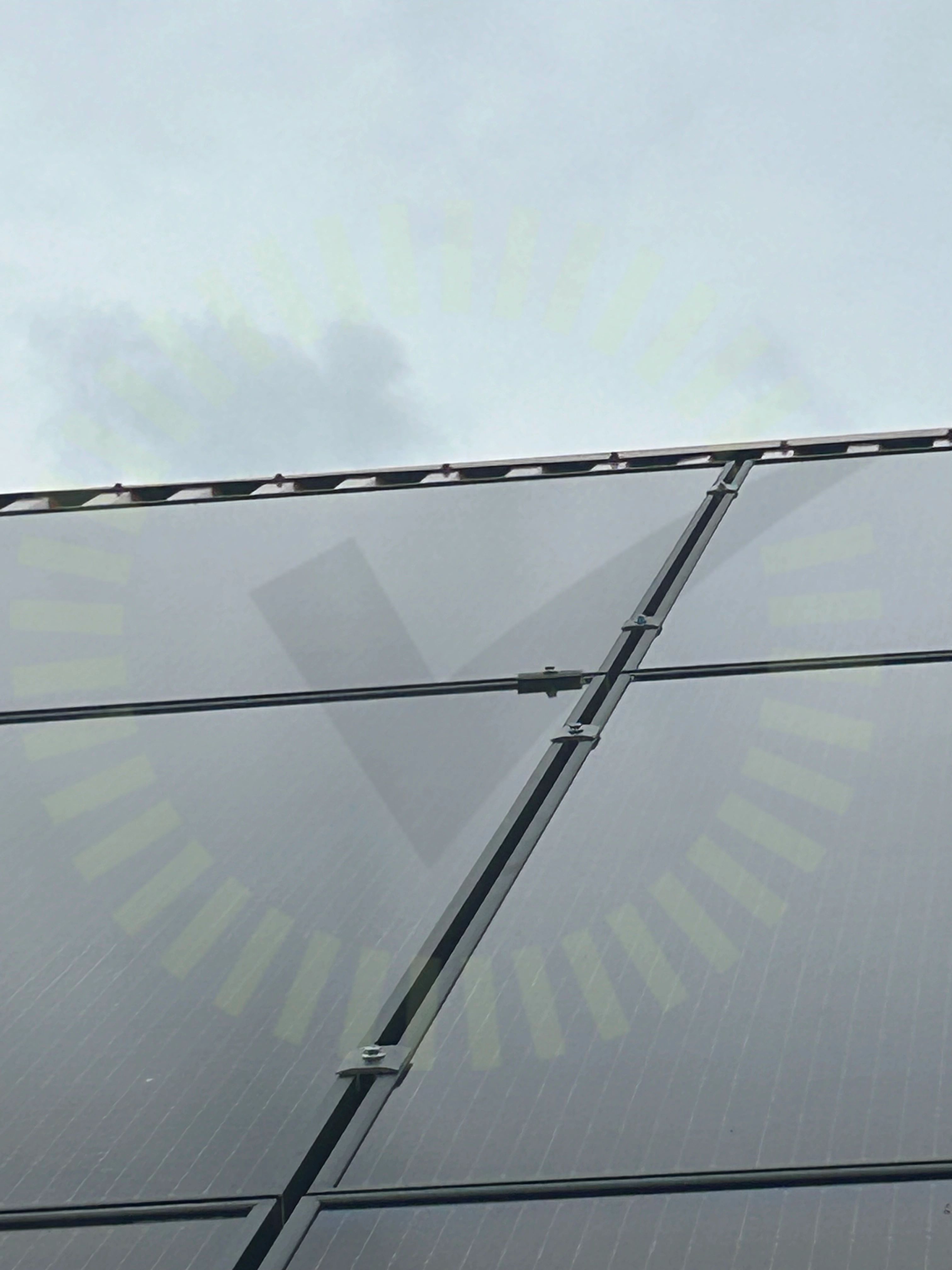

3.1 Panelramar separerade
Inte godkändKlämmor använda som distanser ligger kvar mellan paneler.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Besiktningsrapport
8.9
Installation genom
Solsystem Sverige AB
Datum
3 augusti 2023
Ort
Väring, Västra Götalands län
92% godkända8% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 (390-415) MR
MontagesystemNovotegra: Trapezoidal Metal
VäxelriktareSAJ: R6-17K-T2-32
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, JA Solar: JAM54S30 (390-415) MR
Anmärkningar
1/16Godkända kontrollpunkter
8/16Avstånd till havetAvstånd till ytaDräneringshålKlämmornas placeringKlämmornas överlappningPunktbelastningSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
7/16Förbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslådaPanelkablagets böjradieStress på kontakterSträngförläggning
Tak 1, Novotegra: Trapezoidal Metal
Anmärkningar
2/23

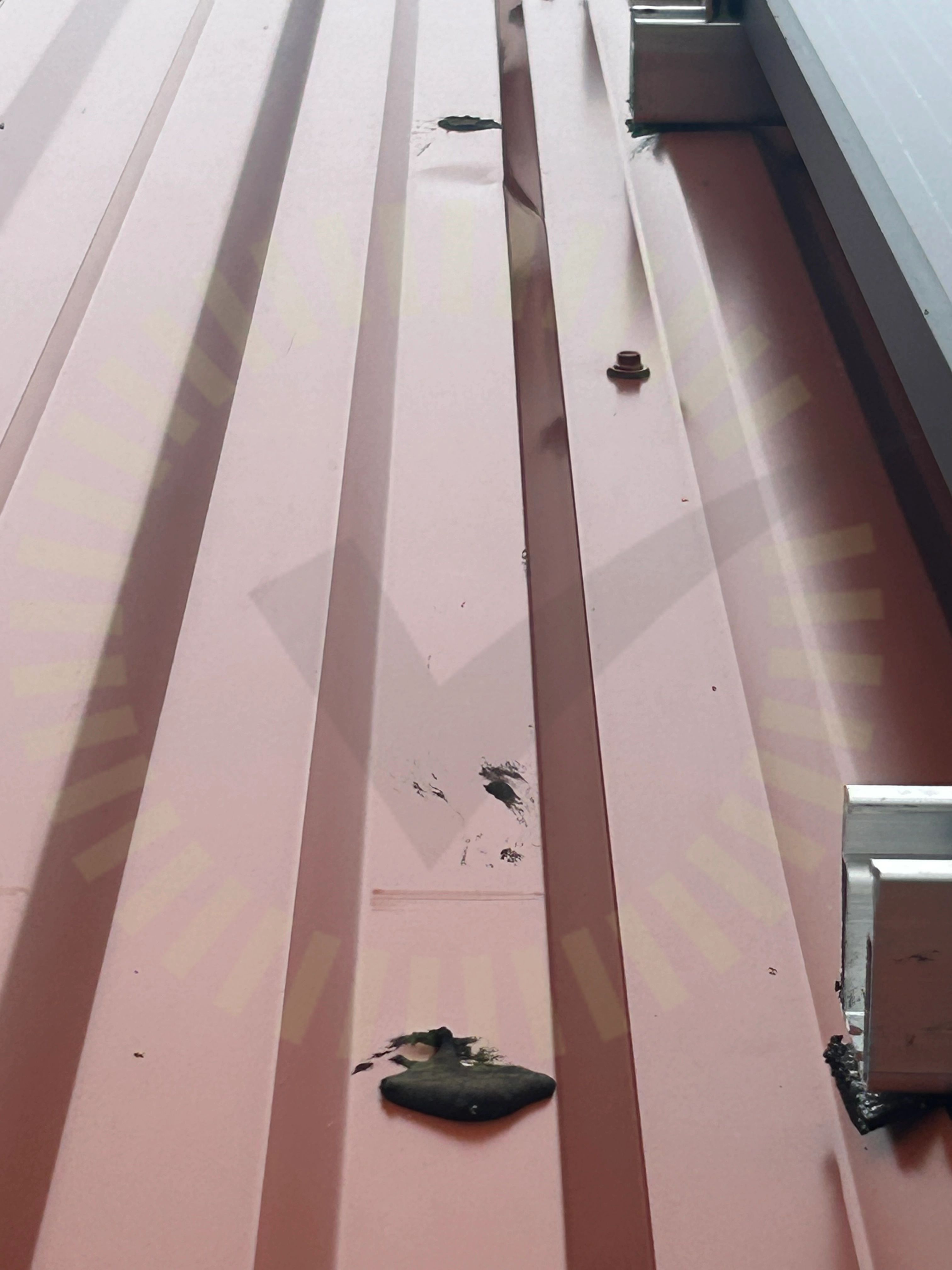

4.1 Lagning av tak
Inte godkändMan har skruvat i taket och sedan kapat skenan och lagat hålet med okänt material. Underlag för att materialet är väderbeständigt och kompatibelt med plåten saknas.

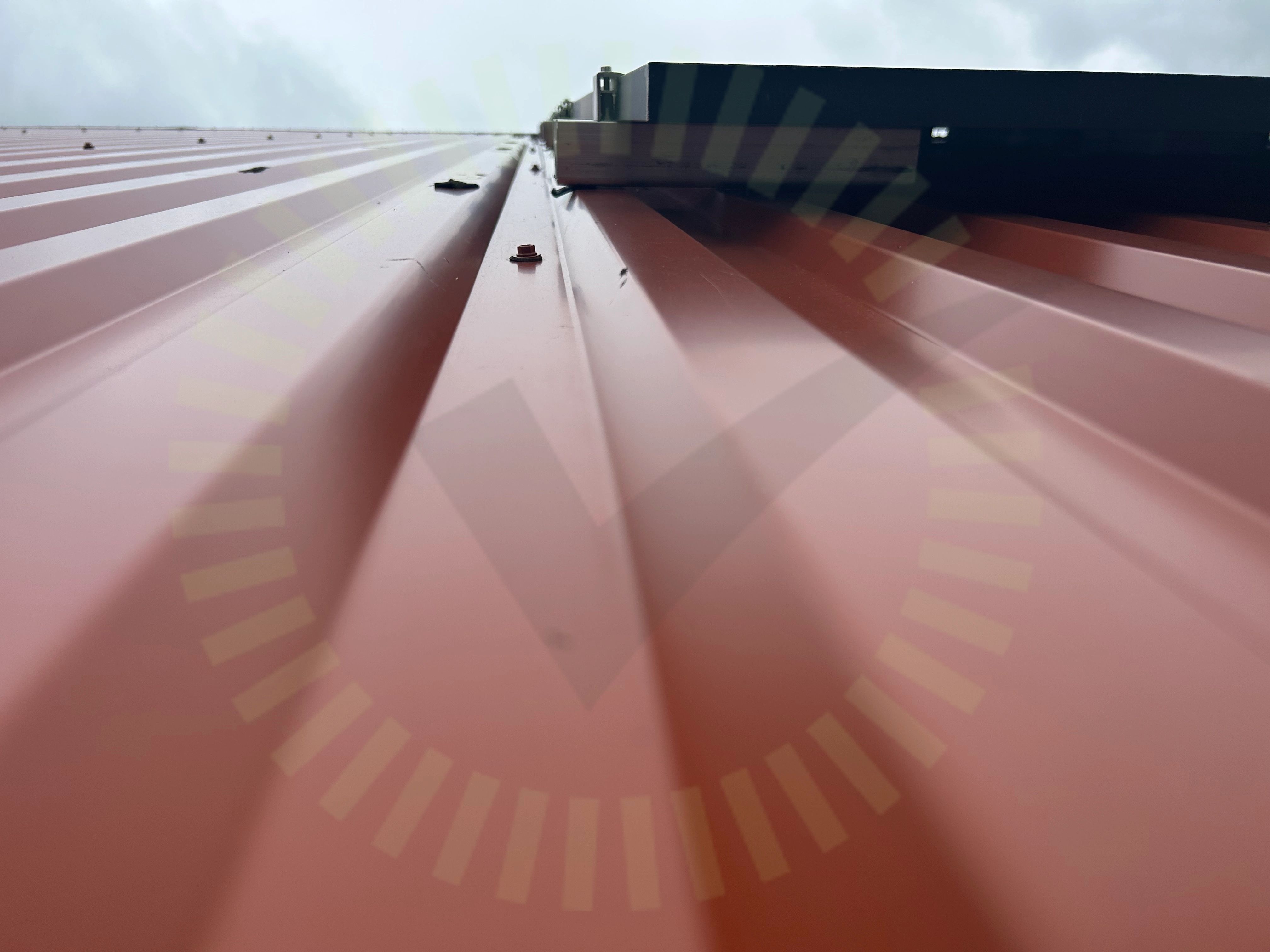

4.2 Kapade skenor
Inte godkändSkenorna har kapats, detta tillåter inte tillverkaren av montagesystemet. Underlag för hållfasthet saknas.
Godkända kontrollpunkter
20/23 SäkerhetsavståndDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningMellanrumMittklämmorMittklämmor - AvståndMittklämmor - PositionPanelbreddPlacering SkenaSnö- och VindlastberäkningTaklutningTjocklekVäderbeständigt materialÄndklämmorÄndklämmor - AvståndÄndklämmor - Position
Ej tillgängligt vid besiktning
1/23Skador
Undercentral
Godkända kontrollpunkter
9/9BrytareBöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5

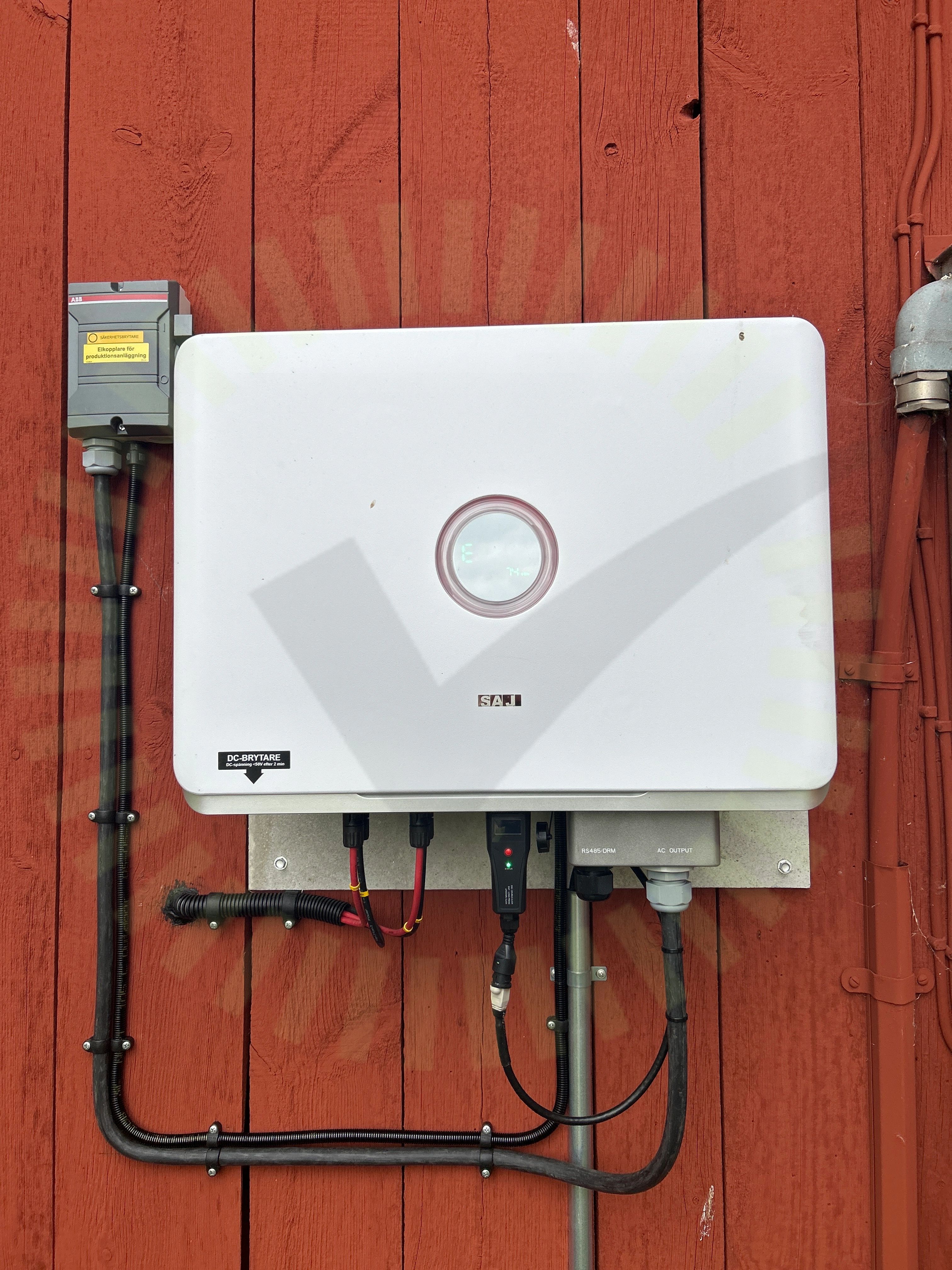

6.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
4/40

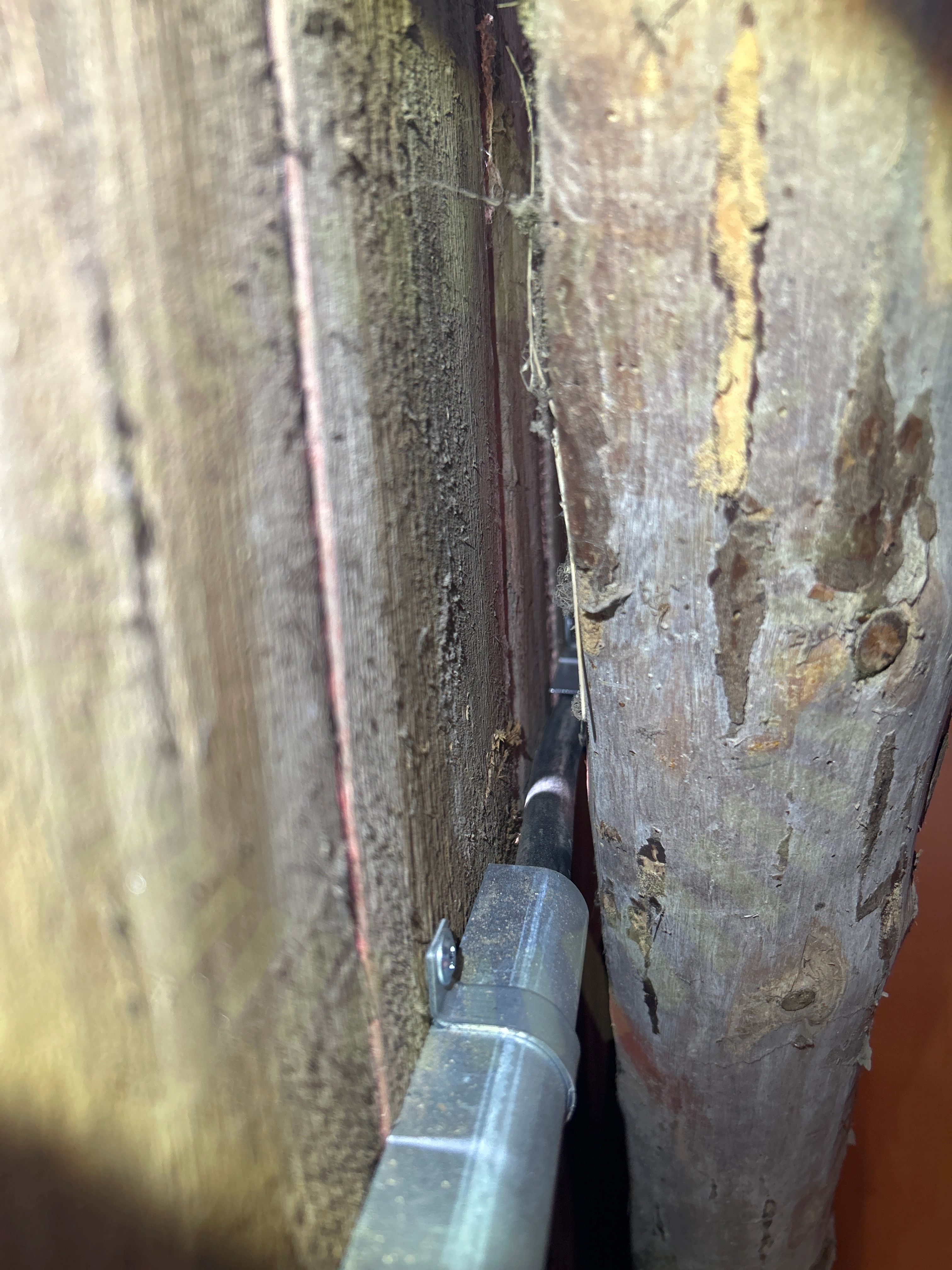

7.1 AC Kablage förläggning
Inte godkändGnagarskydd är inte intakt och kabeln riskerar att skadas av skadedjur.
7.2 DC Kablage förläggning
Inte godkändPolseparering vid genomföringar saknas, vilket är ett krav vid lantbruksinstallationer.
7.3 DC Kablage skydd
Inte godkändKablage är inte gnagarsäkert förlagt eller skyddat.
7.4 DC överspänningsskydd
Inte godkändDC överspänningsskydd ska monteras där kabeln går in i byggnaden om avståndet mellan DC kabeln införing i byggnaden och växelriktaren överstiger 10m.
Godkända kontrollpunkter
36/40AC Anslutning VäxelriktareAC BöjradieAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
