Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Helios El & Solkraft

Datum

9 februari 2024

Ort

Tumba , Stockholms län
Fastsäkring av produkt
Fastsäkring av produkt
Genomföringar
85% godkända15% ej godkända

Om installationen

VäxelriktareGoodWe: GW15-30kW ET Series
BatteriGoodWe: Lynx Home F Plus+ Series
Helios El & Solkraft

Installerad av Helios El & Solkraft som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

GoodWe: GW15-30kW ET Series

Anmärkningar

7/42

1.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Mekanisk påverkan

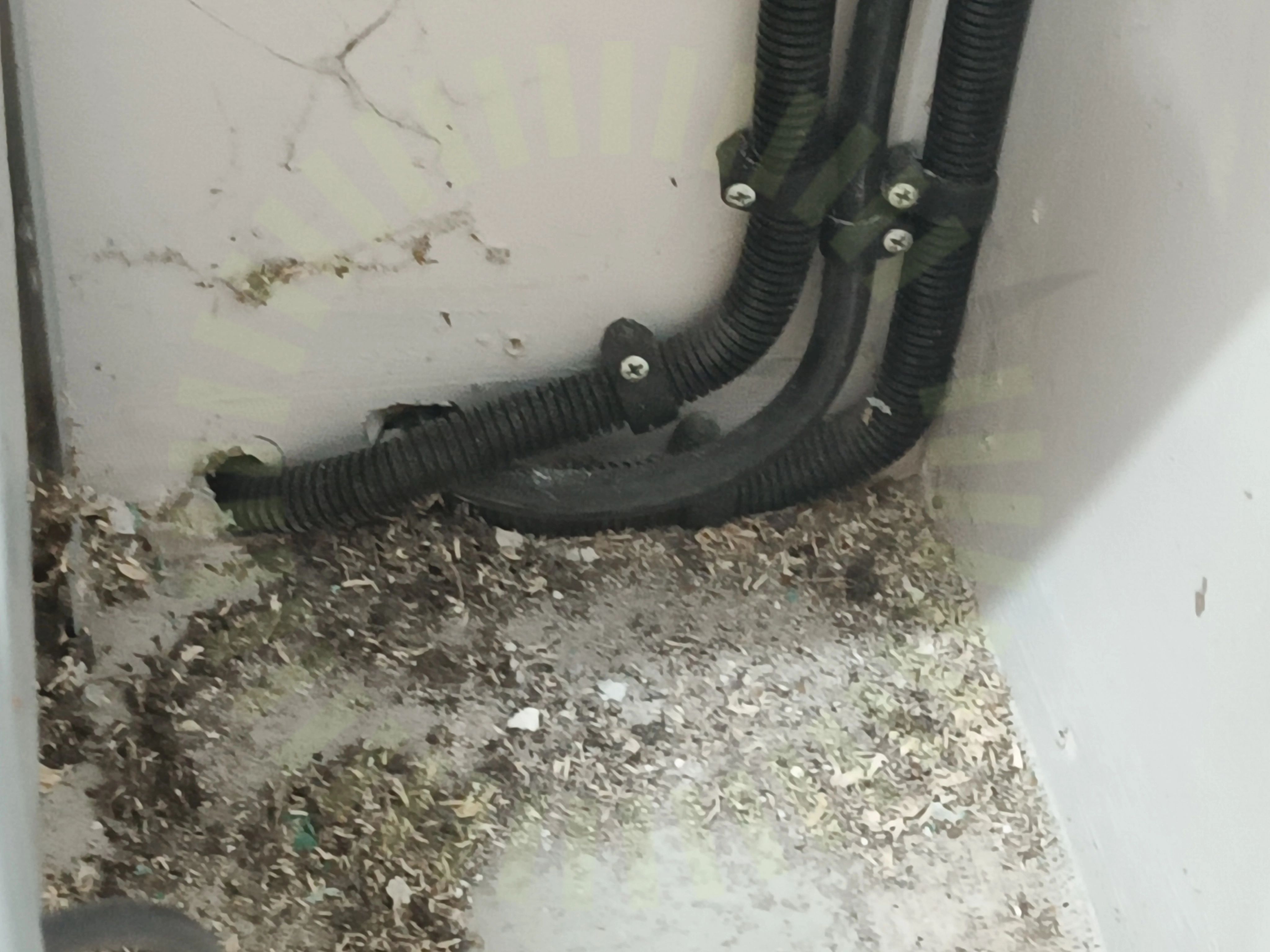

1.2 Mekanisk påverkan

Inte godkänd

Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt. Detta gäller även kabel på utsida vid kabelgenomföring.

SS 436 40 00 (522.6.2)
Fastsäkring av produkt

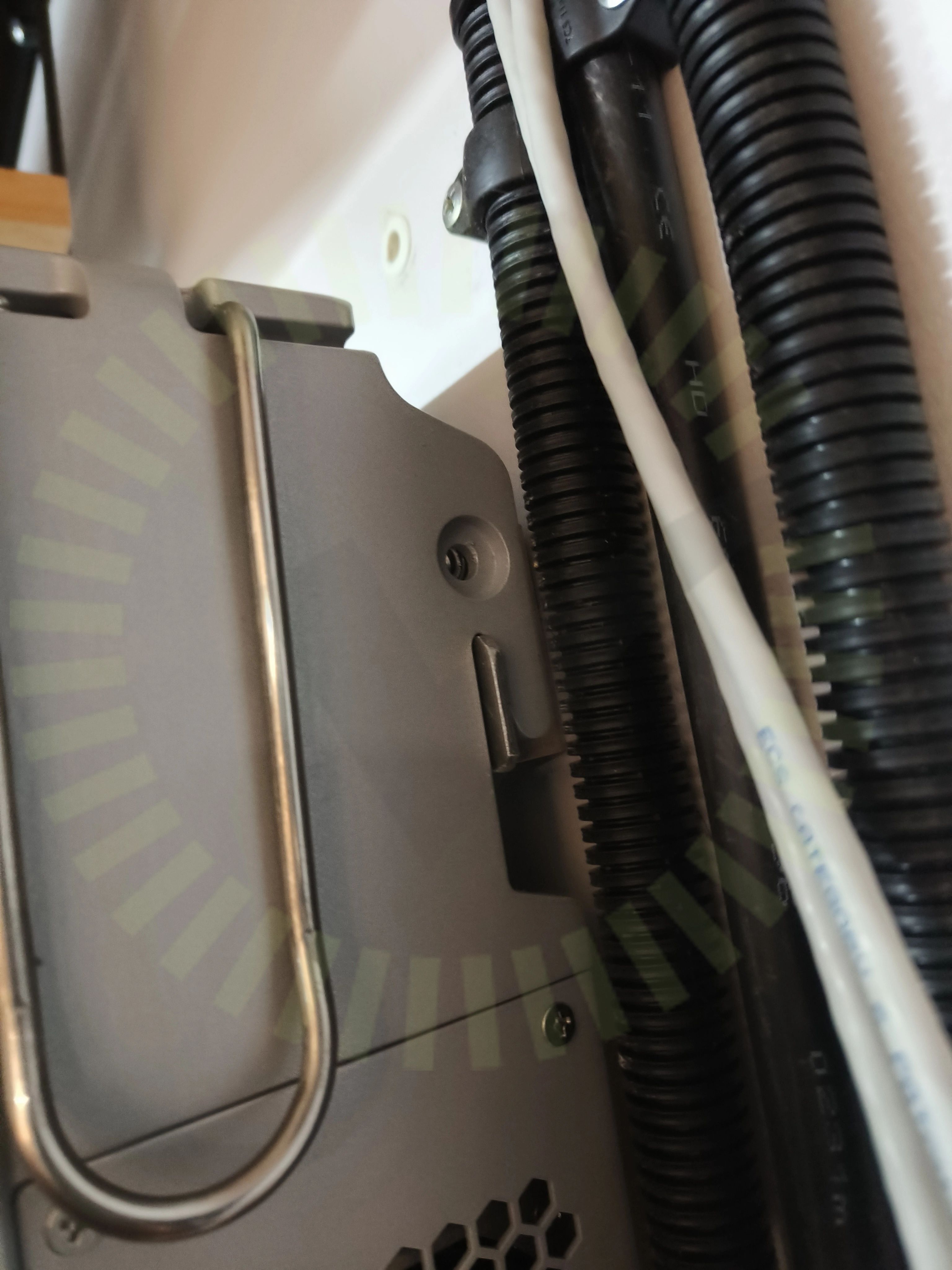

1.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

GoodWe: ET 15-30kW User Manual V1.2 23.02, Sida 25
Genomföringar

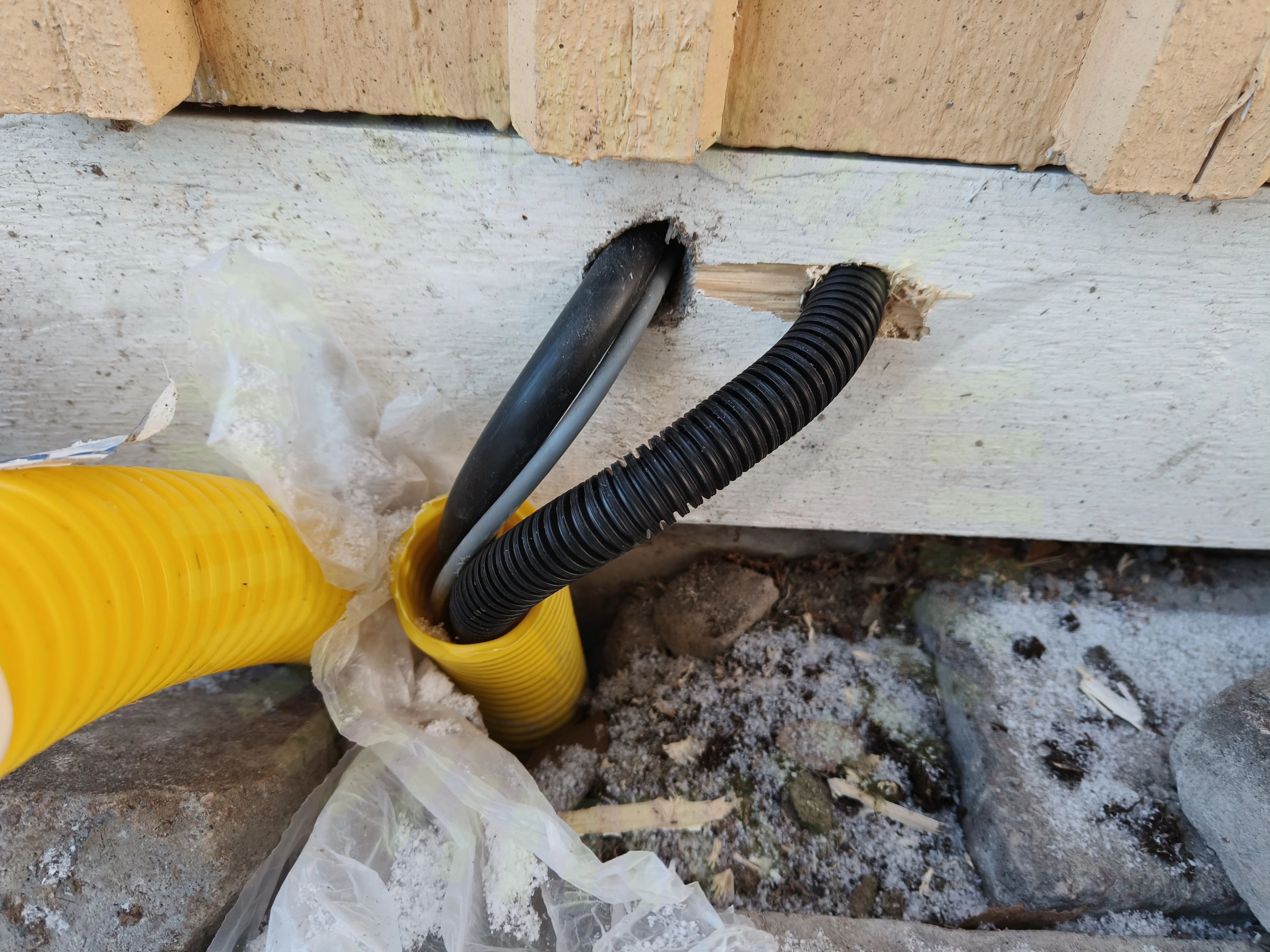

1.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Informering av solceller

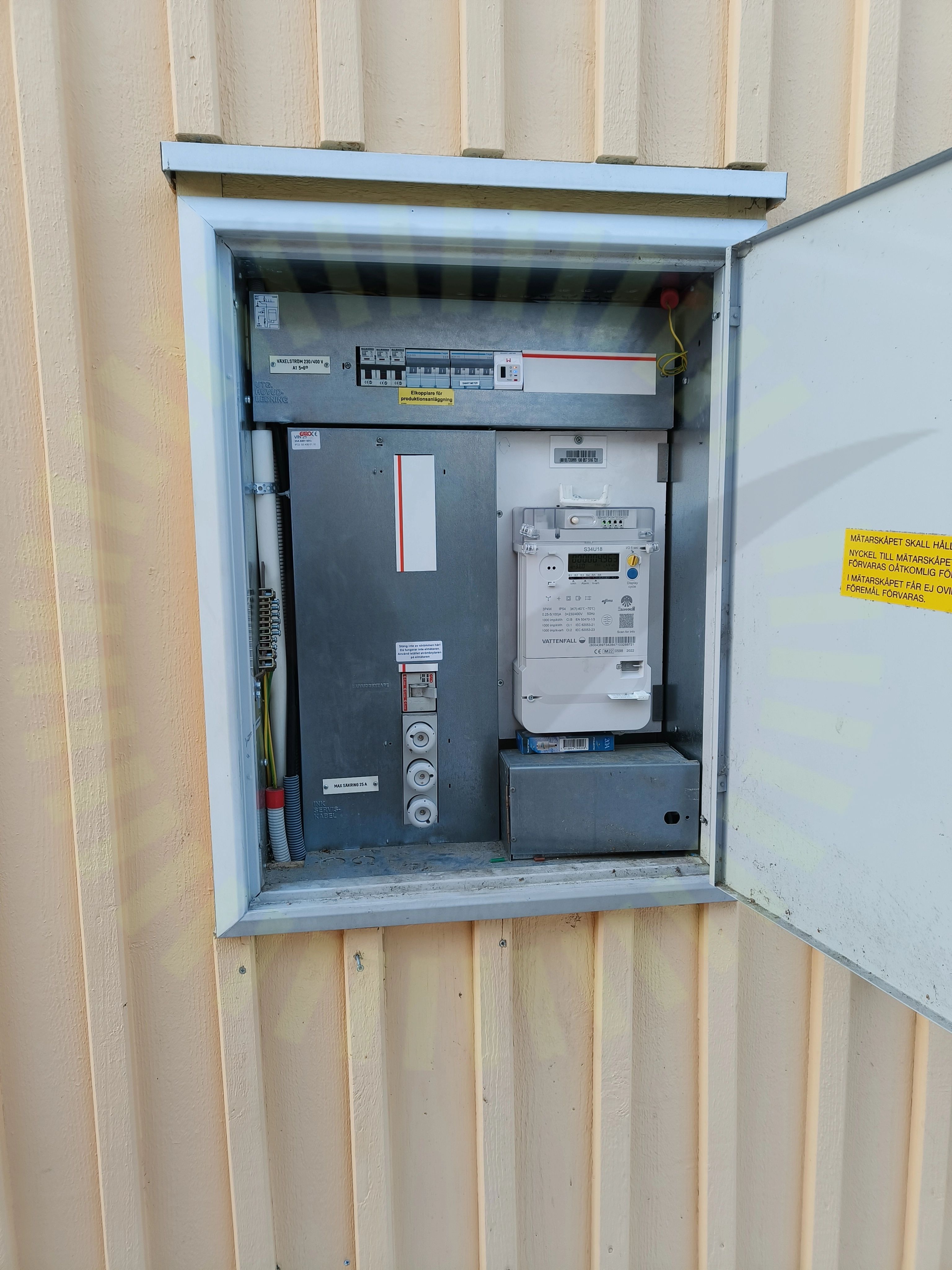

1.5 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

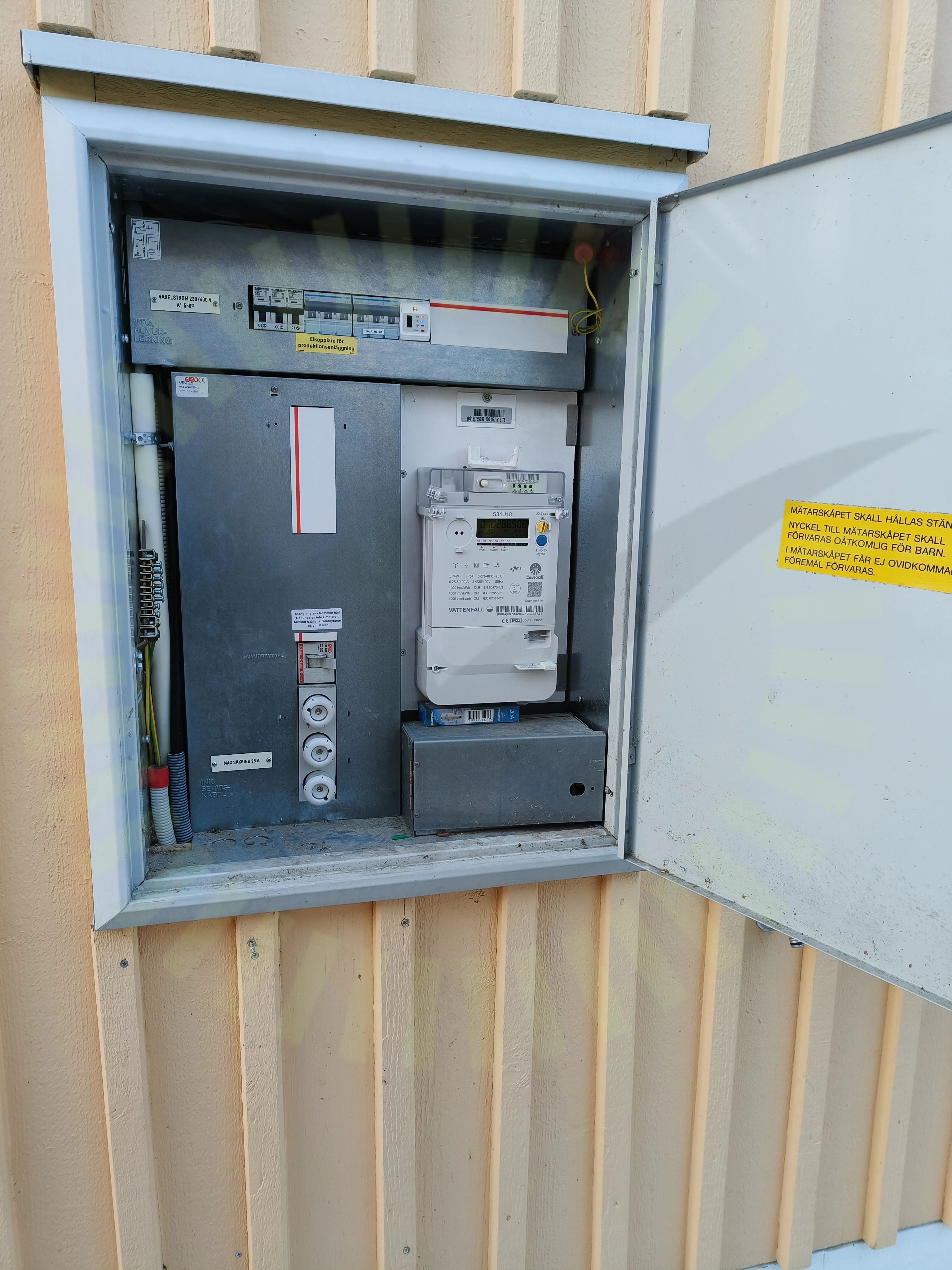

1.6 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

1.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

35/42
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

GoodWe: Lynx Home F Plus+ Series

Anmärkningar

1/12
Fastsäkring av produkt

2.1 Fastsäkring av produkt

Inte godkänd

Basplattan är inte fastsäkrad.

GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 16-20

Godkända kontrollpunkter

11/12
Avstånd närliggande objektBakomliggande materialBatteri PEDC anslutning LutningSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
