Besiktningsrapport

8.9

Installation genom

Skandica Solar

Datum

10 oktober 2023

Ort

Helsingborg, Skåne län

Skenornas infästning

Takkrokarnas CC

Jordning av chassi

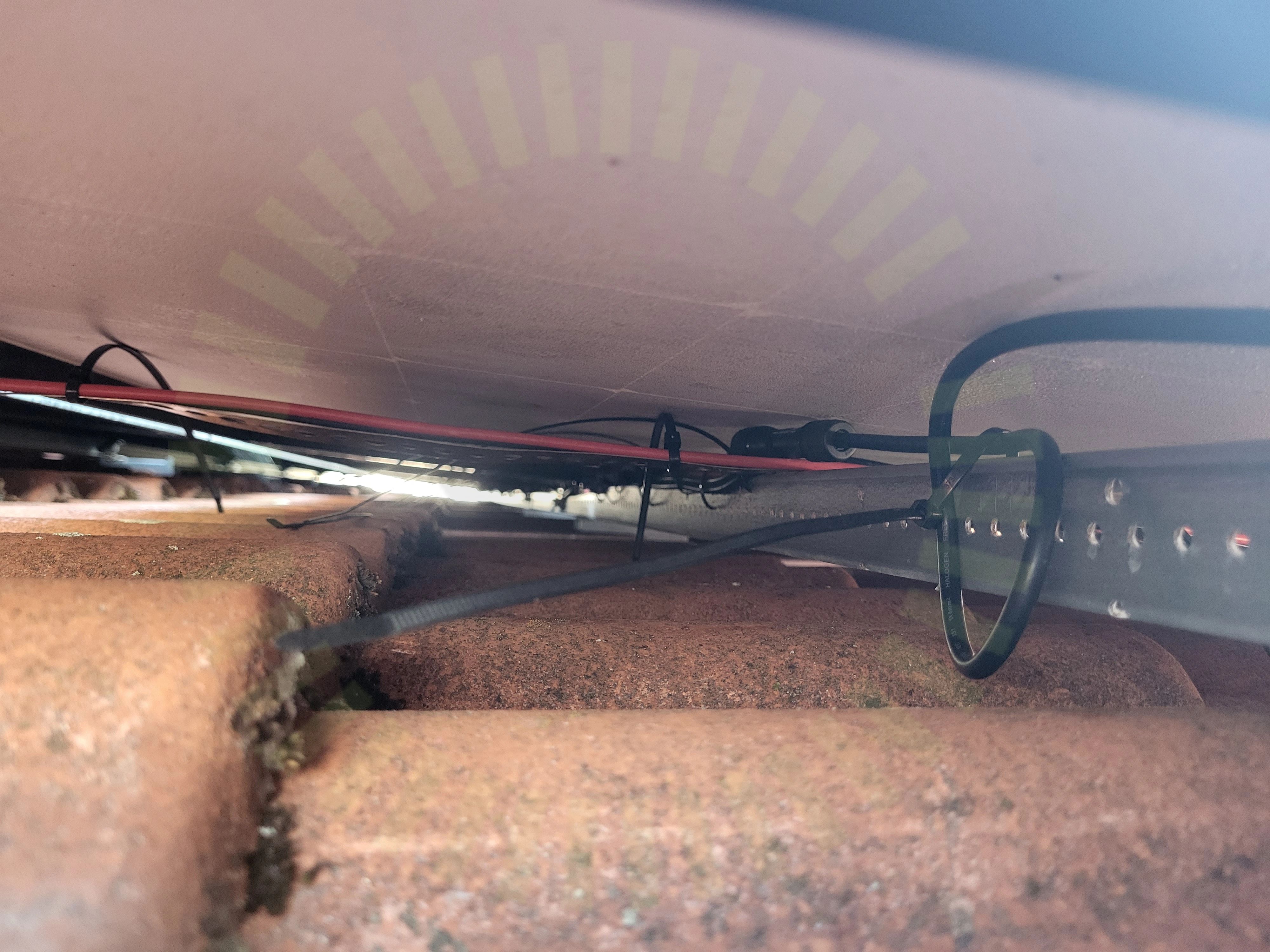

+ 8

86% godkända14% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSunGrow: SG5-12RT

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Allmänt

Anmärkningar

1/1

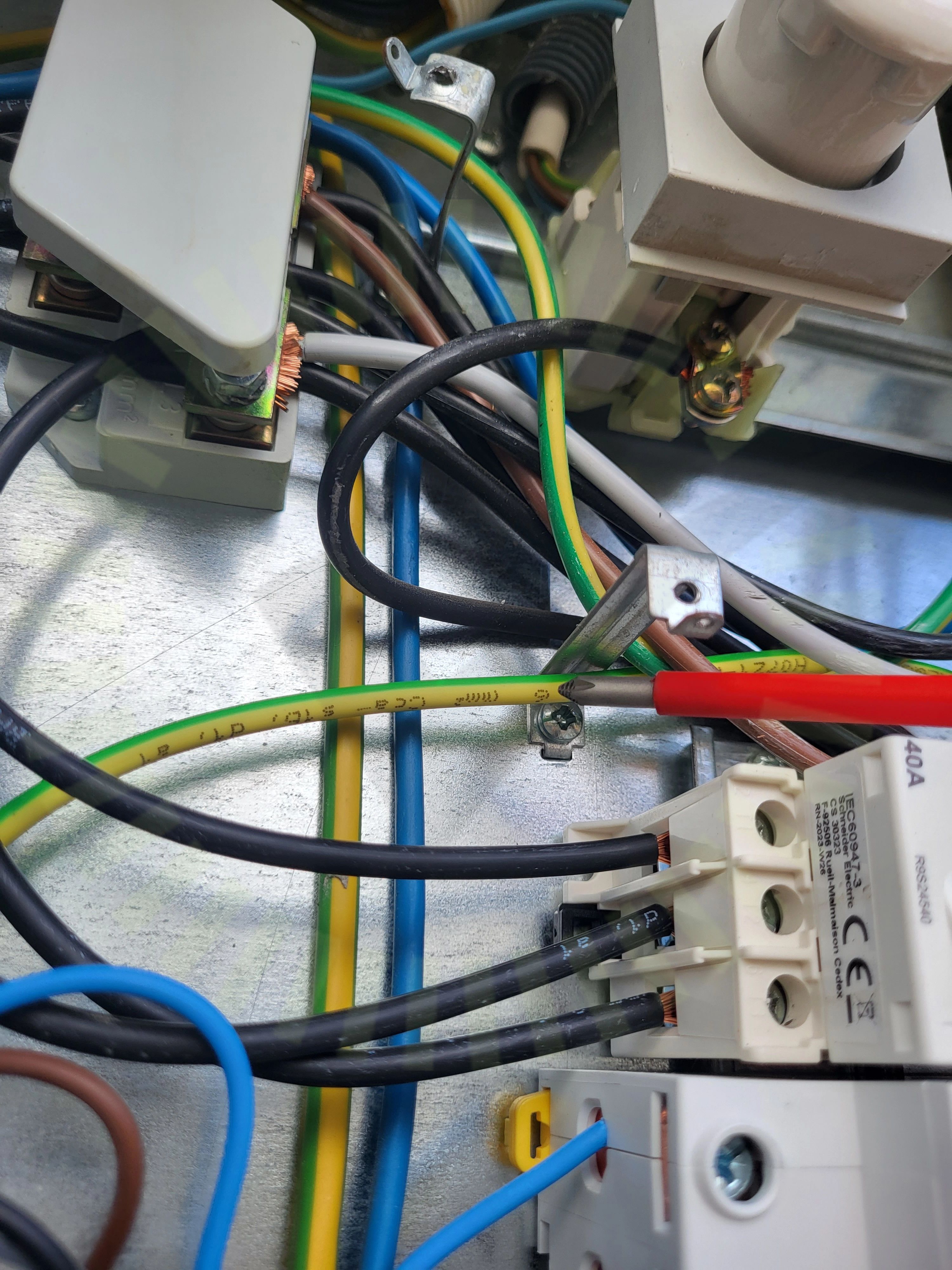

2.1 Feldimensionerad PEN-ledare

Inte godkänd

Feldimensionerad PEN-ledare.

Longi: LR5-54HPB

Anmärkningar

1/16

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

15/16

Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Nordmount Panntak: Bärläkt

Anmärkningar

3/23

4.1 Skenornas infästning

Inte godkänd

Plåtskruv saknas för skenornas infästning.

Nordmount Monteringsanvisning pannor, bärläkt v230309, Sida 2

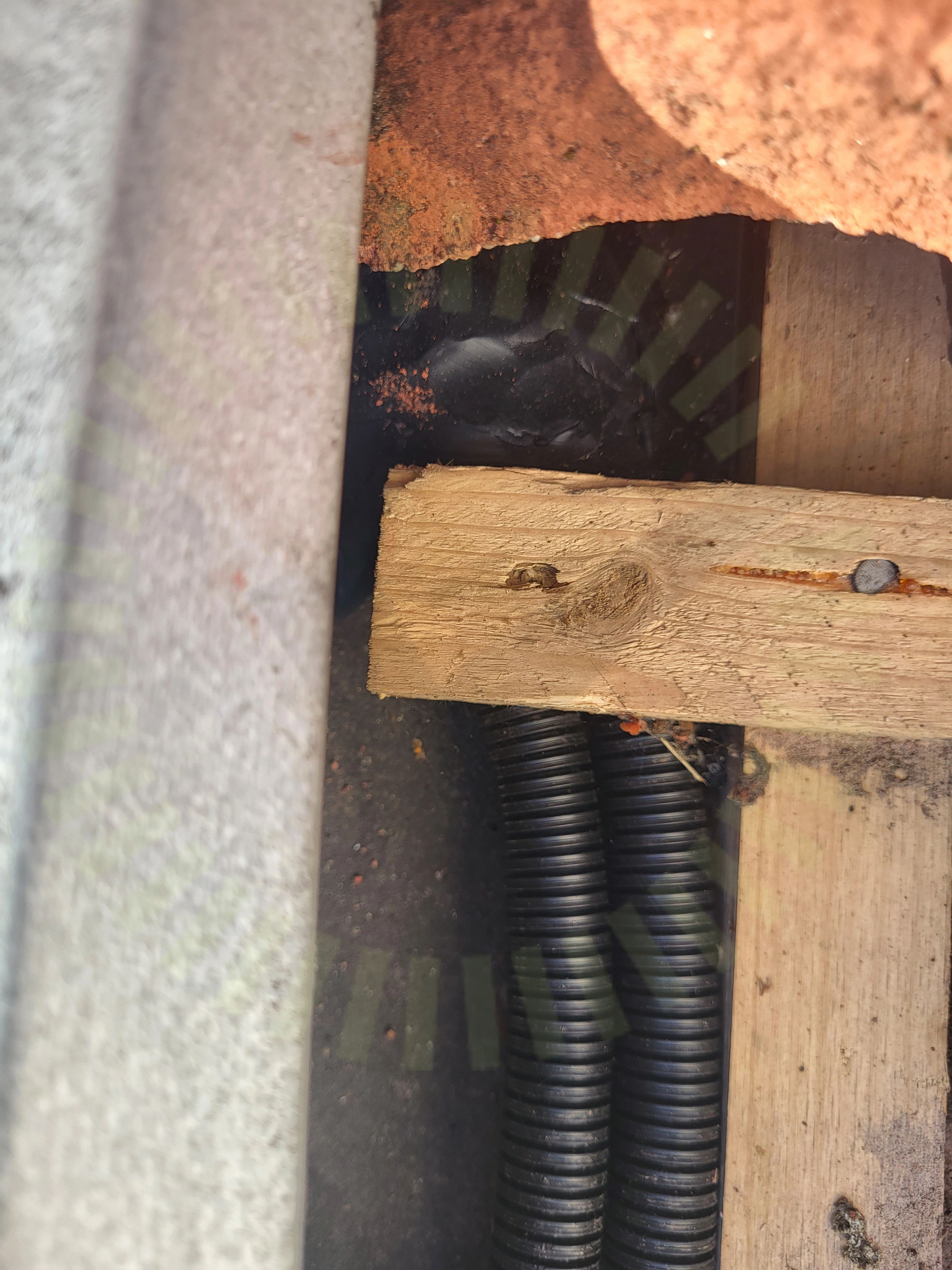

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.3 Takkrokarnas CC

Inte godkänd

Infästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Enligt snö- och vindlast ska måttet vara 100 +-10 cm på övre två raderna, högsta uppmätta mått är 120 cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/23

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor

SunGrow: SG5-12RT

Anmärkningar

6/41

5.1 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

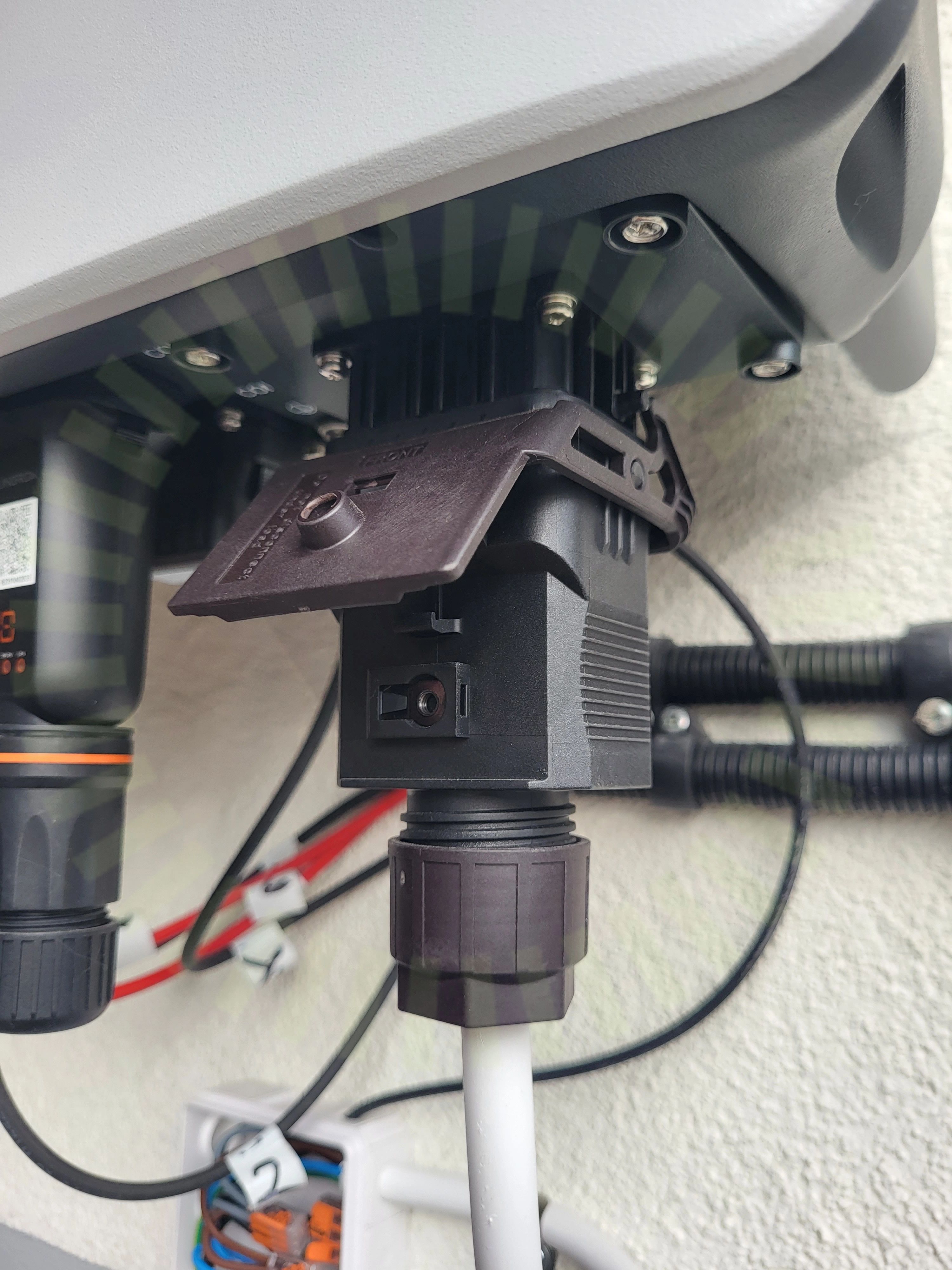

5.2 Förskruvning

Inte godkänd

Låsning för AC kontakten är inte åtdragen. Samt förskruvning ej spänd.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

5.3 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

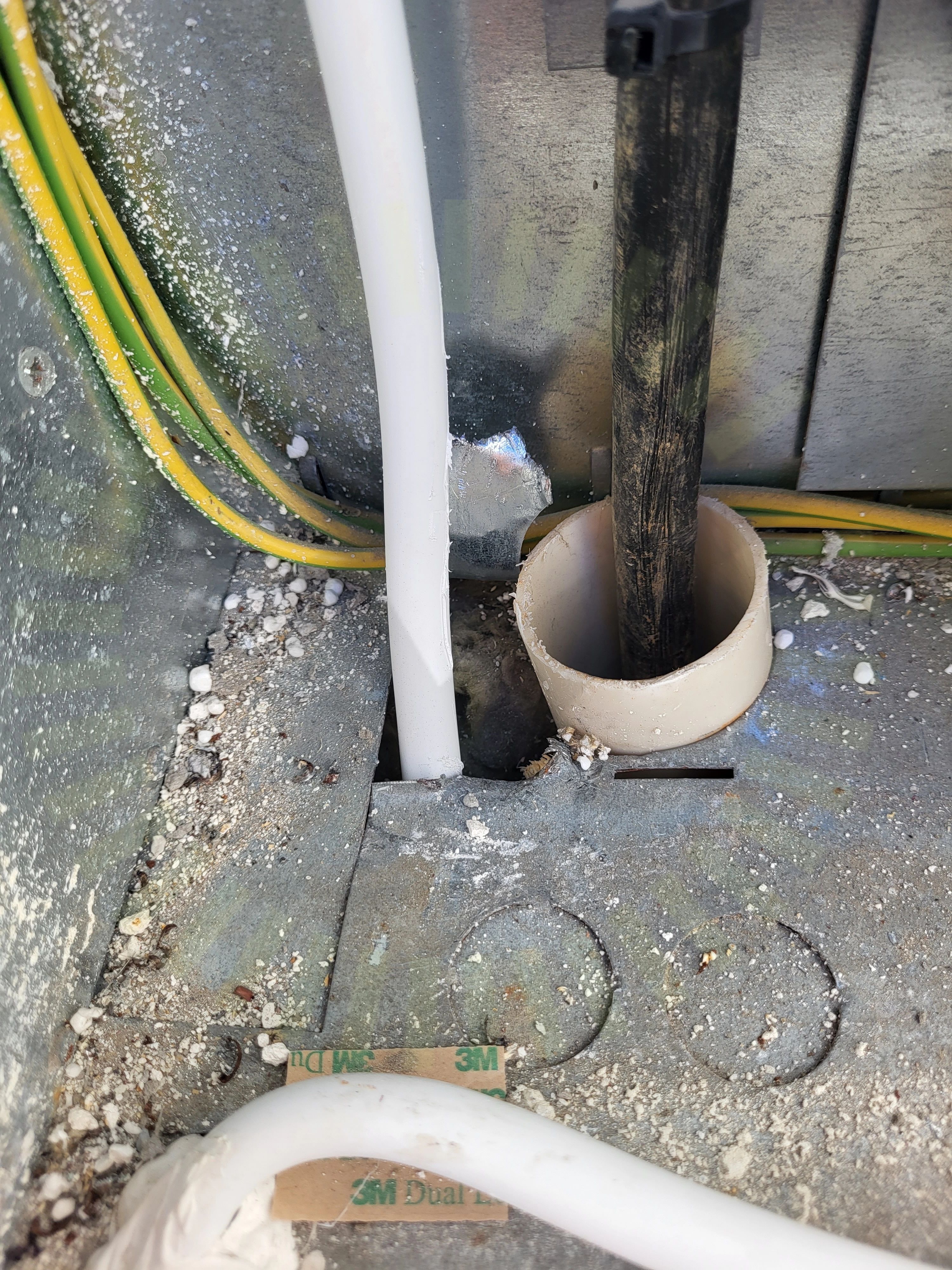

5.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

5.5 Jordning av chassi

Inte godkänd

Fel färgval på kabel, skall vara gul/grön.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

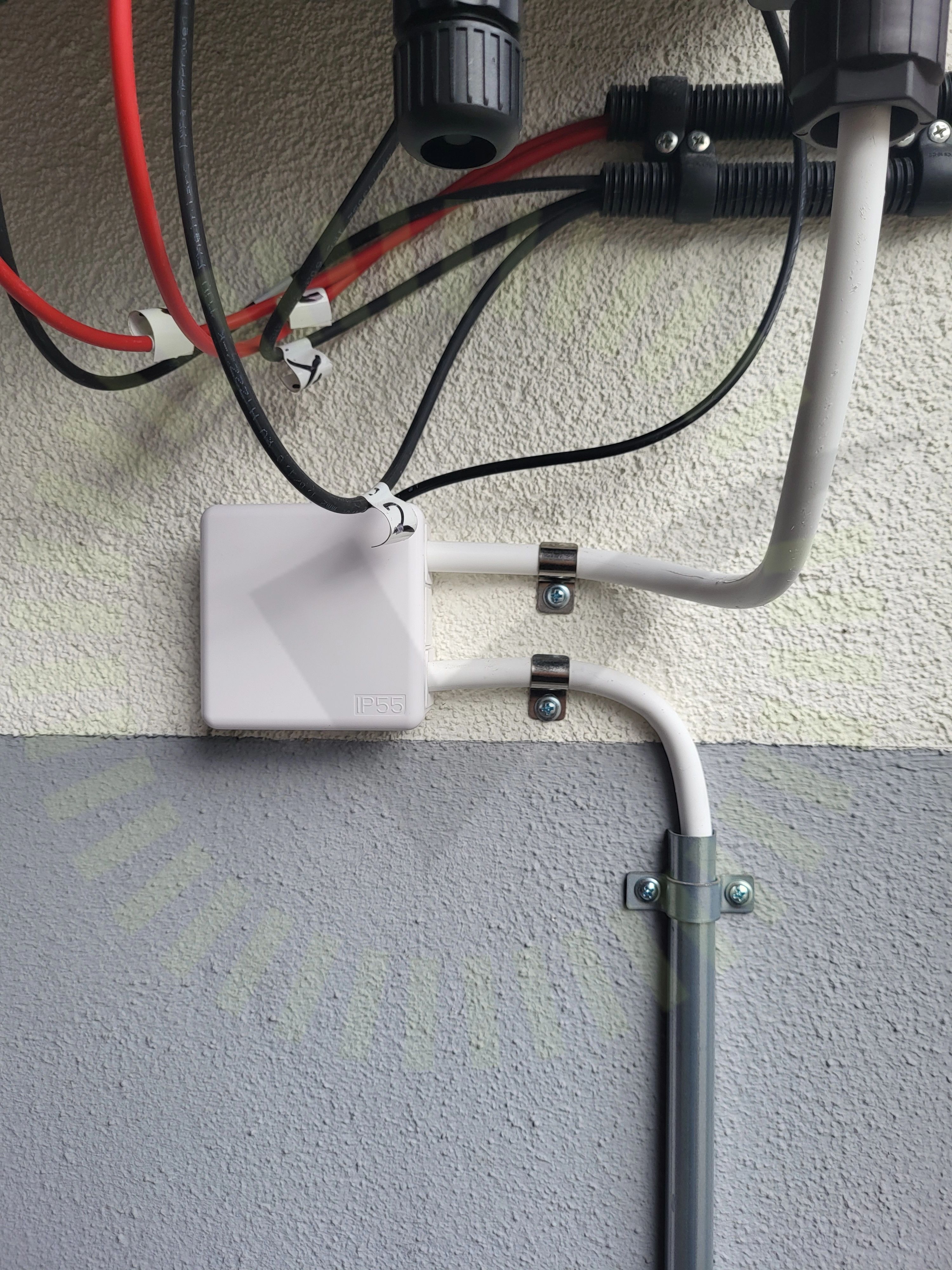

5.6 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

33/41

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringStress på kontakterSäkringsdimensionTillförlitligt fästTillgänglighetVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/41

DC Max StrömSträngdesign

Växelriktare

Anmärkningar

1/1

6.1 Dragavlastad jordkabel

Inte godkänd

Jordkabel ej dragavlastad.
