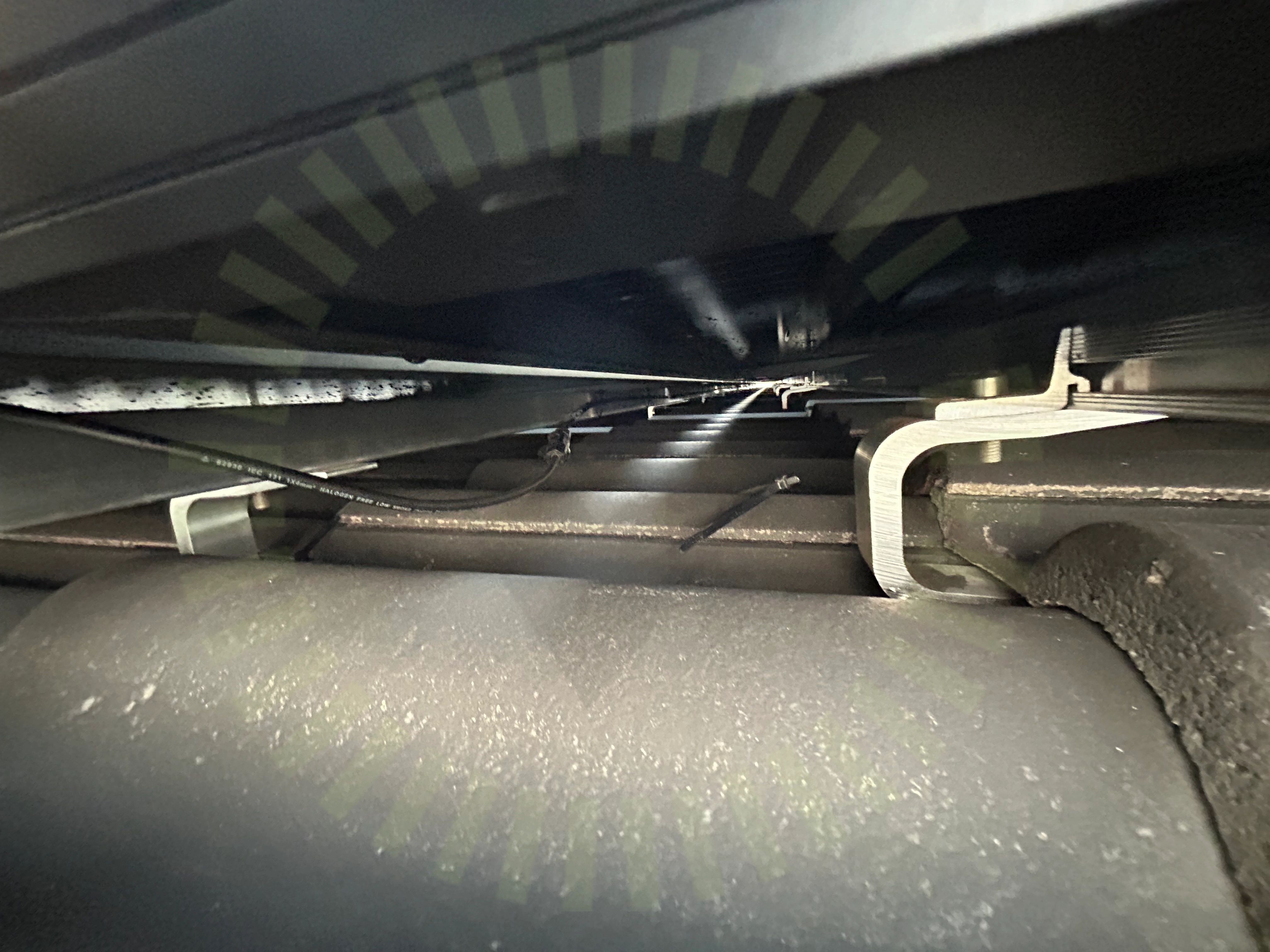

3.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)
Besiktningsrapport
9.5
Installation genom
EcoKraft
Datum
19 december 2023
Ort
Västerås, Västmanlands län
91% godkända9% ej godkända
Om installationen
PanelerSolarWatt: Vision AM 4.0 Black
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
5/25
3.2 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 18

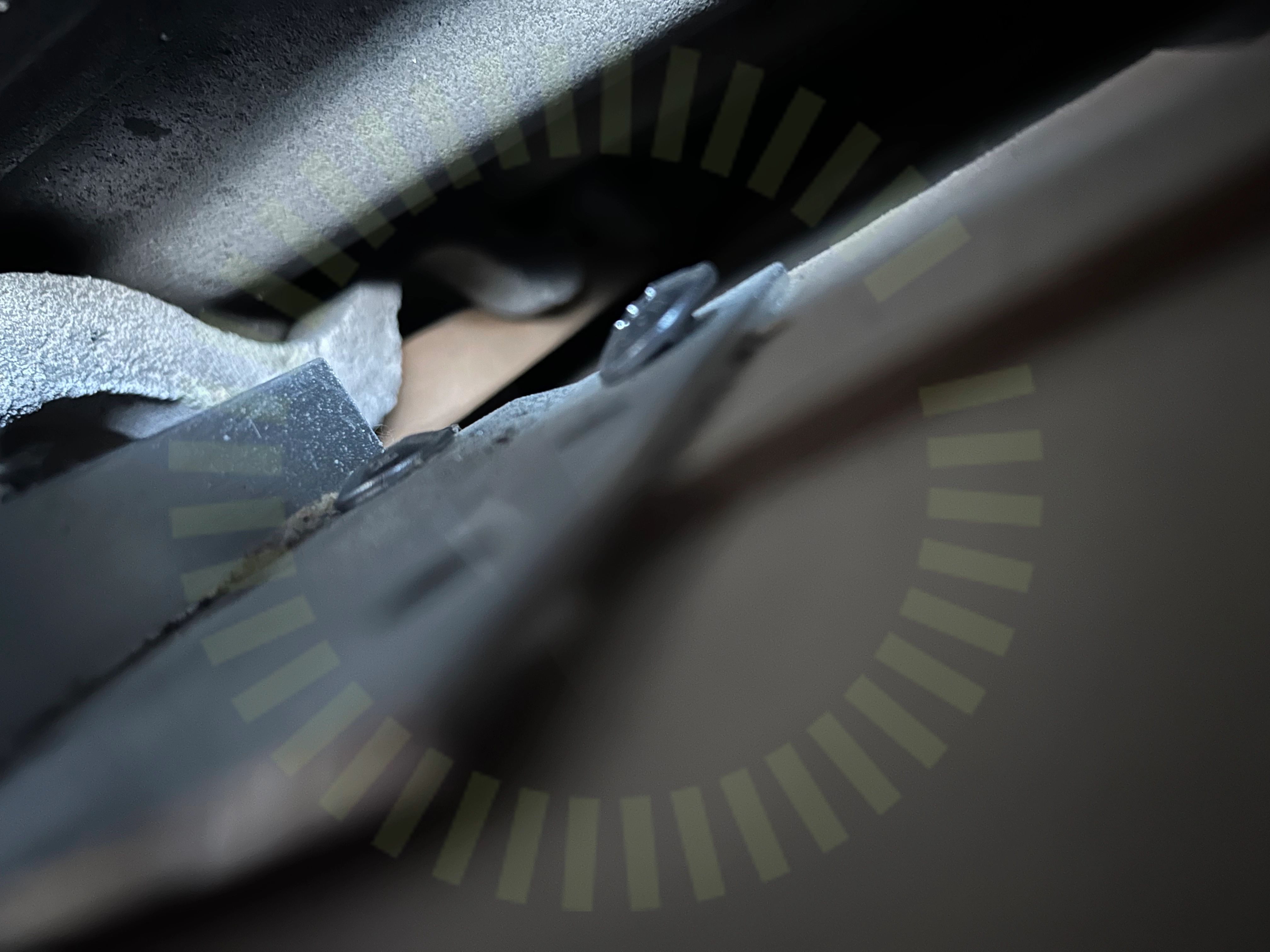

3.3 Skruvar korrekt
Inte godkändSkruvar ligger inte korrekt mot krokens bottendel.
Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

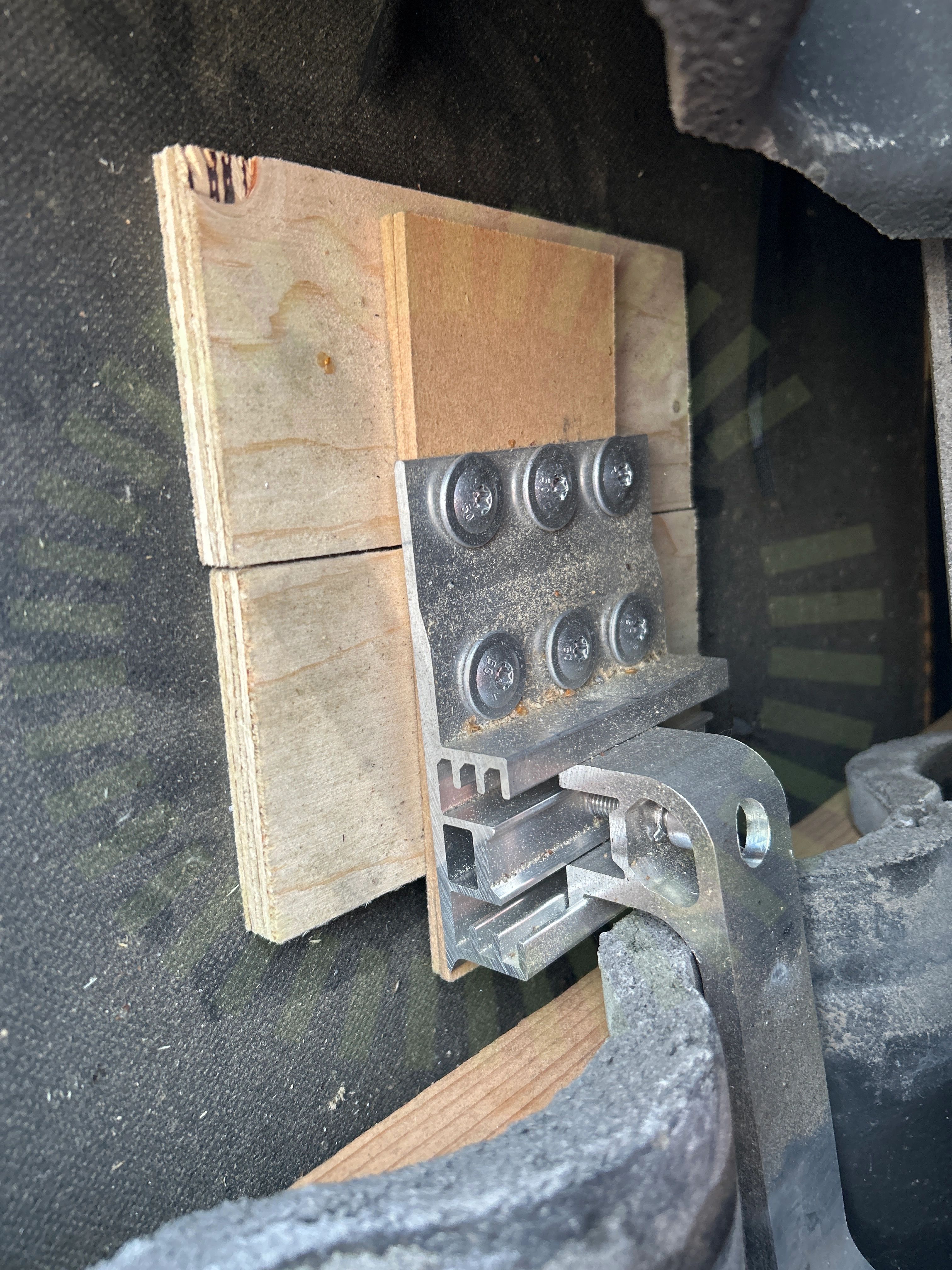

3.4 Infästning utanför takstol
Inte godkändKroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

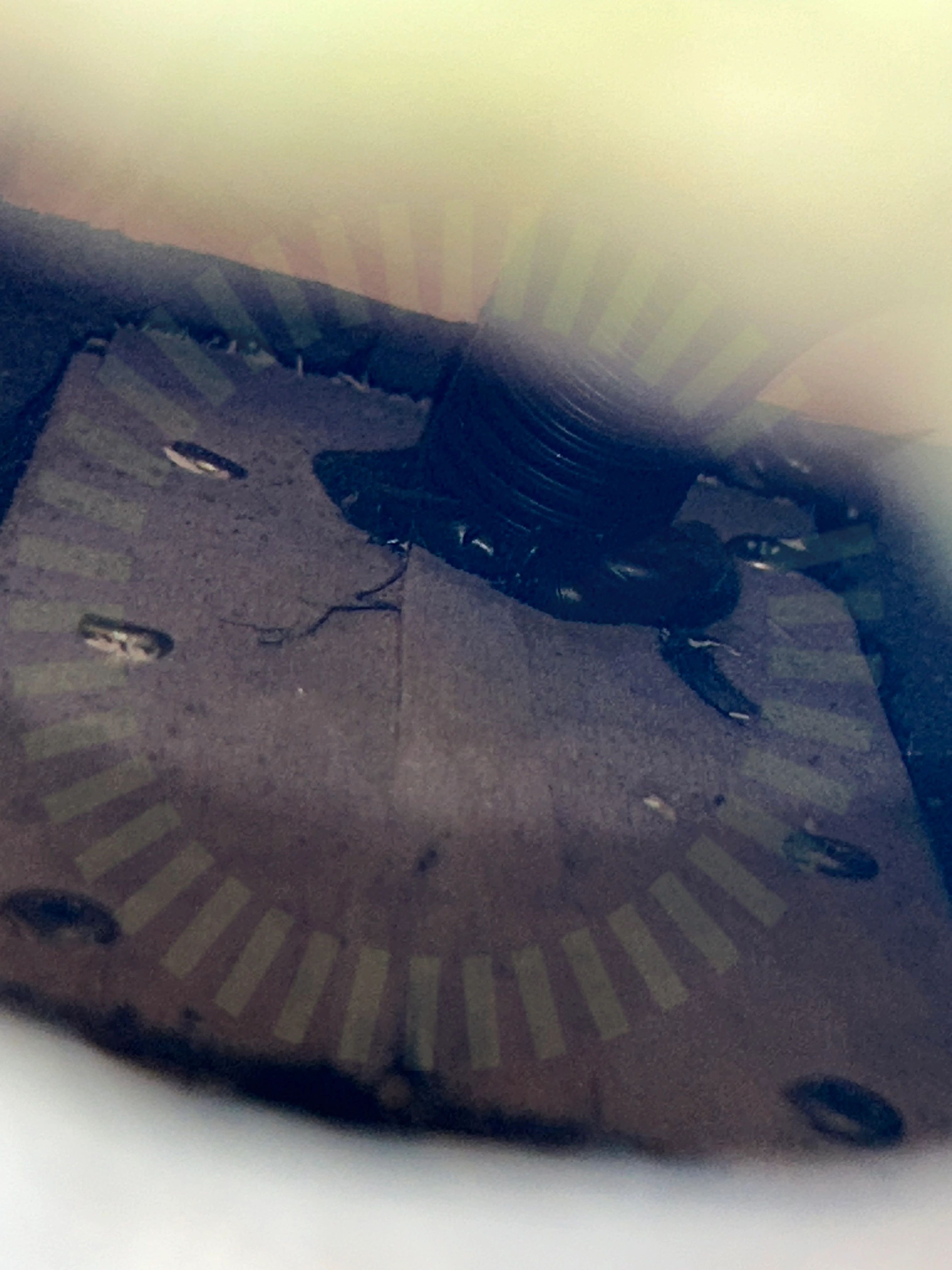

3.5 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
20/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, SolarWatt: Vision AM 4.0 Black
Godkända kontrollpunkter
16/16DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Anmärkningar
2/4

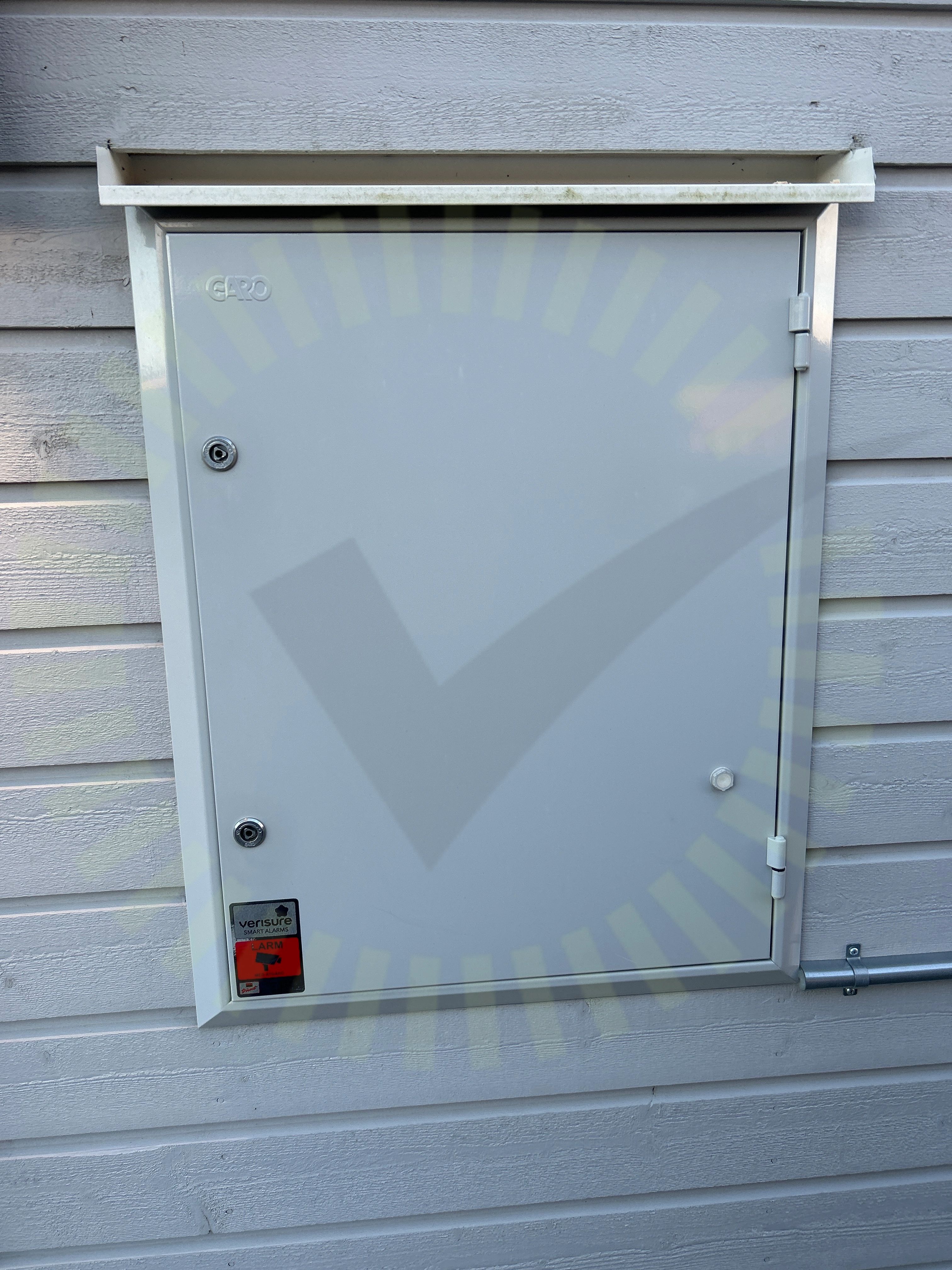

5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
5.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning

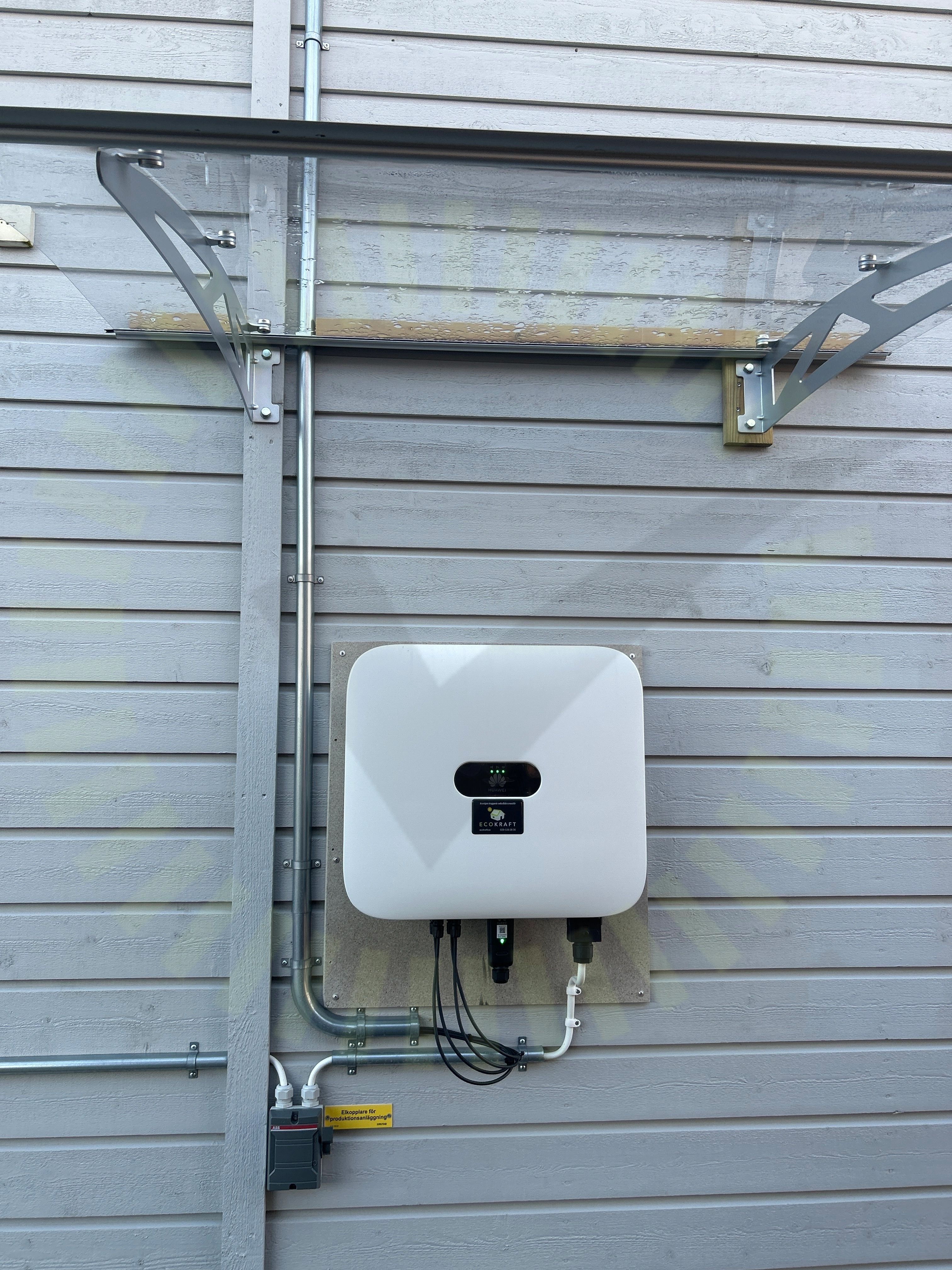

Växelriktare
Anmärkningar
2/356.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

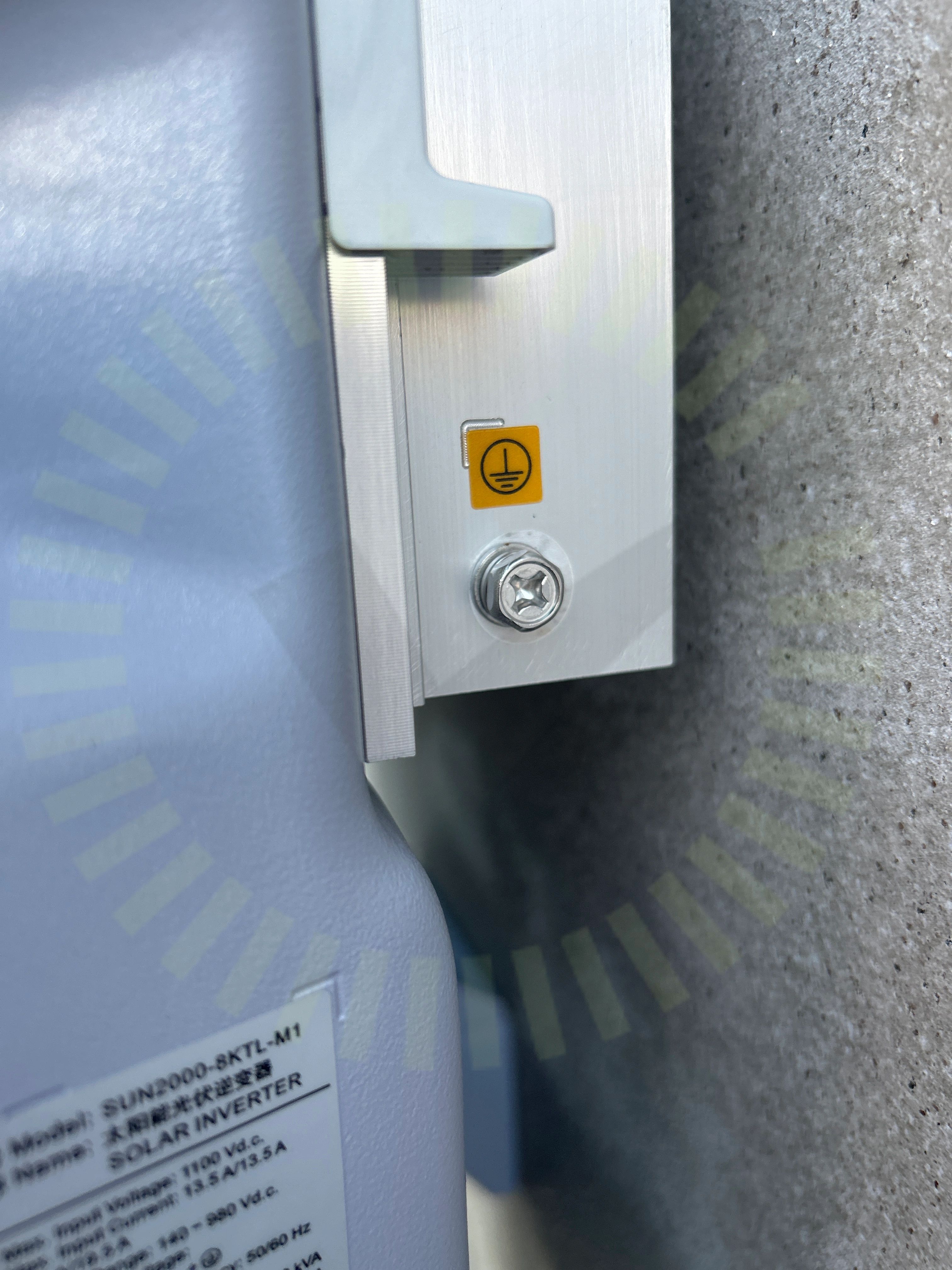

6.2 Jordning av chassi
Inte godkändVäxelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Godkända kontrollpunkter
33/35AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
